Задача и решение
На этапе завершения строительства нового частного дома встала задача выбора системы отопления. Владельцы рассматривали два основных варианта: установка электрокотла или современного теплового насоса. Основными критериями были энергоэффективность, надежность, возможность обеспечения горячего водоснабжения, а также дальнейшие затраты на эксплуатацию системы.
После анализа преимуществ и недостатков каждого из решений, было принято окончательное инженерное решение в пользу теплового насоса. В отличие от электрокотла, тепловой насос Raymer RAY-13DS2-EVI (220V) не только эффективно обеспечивает отопление помещений, но и выполняет функцию нагрева воды для горячего водоснабжения (ГВС). Это позволяет избежать дополнительных затрат на отдельное оборудование и обеспечить полную энергетическую автономию системы.
Выбор именно этого решения обусловлен желанием владельцев инвестировать в долгосрочную экономию, уменьшение расходов на отопление, а также получить современную, универсальную и экологичную систему, которая будет соответствовать требованиям нового жилого дома.
1. Монтаж внешнего блока

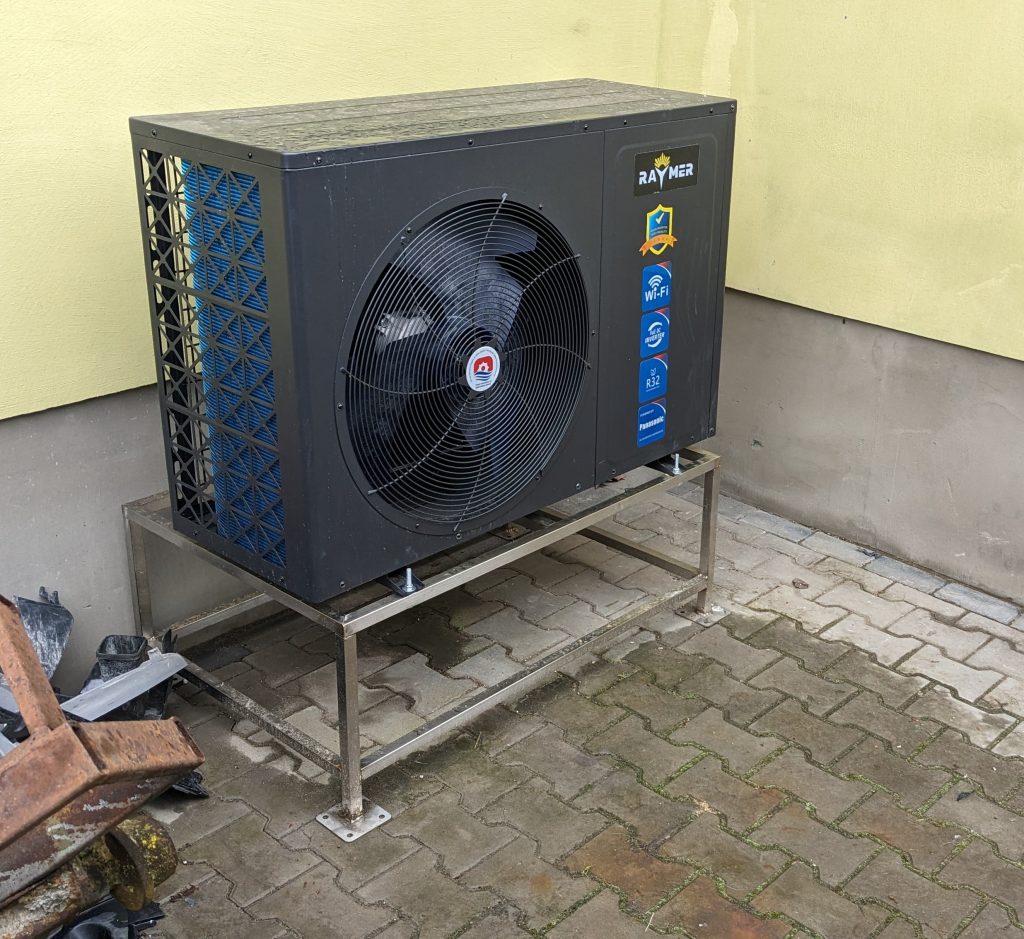

Внешний блок теплового насоса Raymer RAY-13DS2-EVI (220V) был установлен на индивидуально изготовленную металлическую подставку, закрепленную к брусчатке анкерными болтами. Такой монтаж обеспечивает надежную фиксацию оборудования и защищает его от контакта с влагой и снегом, что особенно важно для долговечности работы системы.
Металлическая конструкция имеет достаточную высоту для свободной циркуляции воздуха вокруг теплообменника и для удобного технического обслуживания. Для уменьшения вибраций и шума внешний блок установлен через виброопоры, что способствует стабильной и тихой работе устройства.
Фреоновая магистраль, соединяющая внешний блок с внутренним, была проложена с учетом минимизации теплопотерь. Трубы надежно утеплены специальным теплоизоляционным материалом и дополнительно защищены от механических повреждений. Все соединения были проверены на герметичность с помощью вакуумирования системы, что является обязательным этапом перед заправкой фреоном.
Для подключения использовались медные трубы соответствующего диаметра в соответствии с техническими требованиями модели, что гарантирует эффективную работу системы в режимах обогрева и охлаждения. Трасса смонтирована с учетом оптимального уклона, что обеспечивает правильный отвод масла и фреона.
2. Установка гидромодуля в параллельном помещении

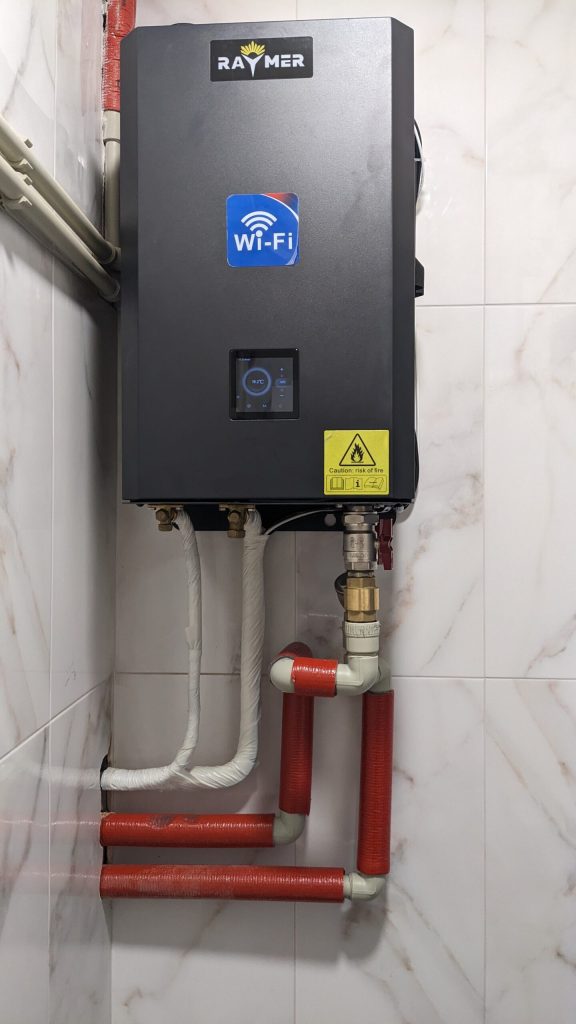

Гидромодуль теплового насоса Raymer RAY-13DS2-EVI (220V) был установлен в смежном помещении, что позволило организовать монтаж системы более компактно и обеспечить удобный доступ к внутреннему оборудованию для обслуживания.
Модуль размещен на стене с помощью надежного настенного кронштейна. Обустройство электроснабжения, в частности питания самого гидромодуля и подключения интерфейсов управления, выполнено в гофротрубе для защиты проводки от механических повреждений.
Все трубопроводы, подходящие к гидромодулю, аккуратно изолированы. Это позволяет уменьшить теплопотери и предотвращает образование конденсата. Холодоагентная магистраль, подведенная к гидромодулю из внешнего блока, также была надежно утеплена и смонтирована в соответствии с нормами: с обеспечением доступа к соединениям и с учетом необходимого уклона.
Соединение водяного контура выполнено через полипропиленовые трубы, покрытые теплоизоляционной лентой для защиты от теплопотерь. Для удобства технического обслуживания предусмотрена запорная арматура на входе и выходе из гидромодуля.
Наличие Wi-Fi-модуля на панели гидроблока позволяет осуществлять удаленный мониторинг и управление тепловым насосом через мобильное приложение. Это упрощает контроль системы и повышает ее энергоэффективность.
В целом, монтаж гидромодуля выполнен с соблюдением всех технических стандартов, что обеспечивает надежную, долговечную и эффективную работу теплового насоса в различных температурных режимах.

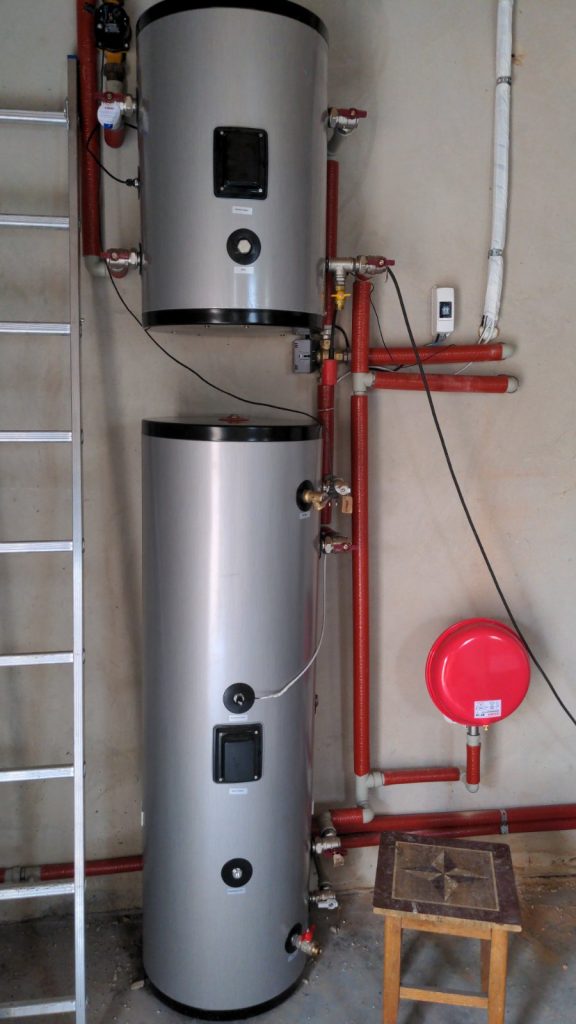

3. Монтаж баков Raymer DHWP 150L и Raymer IMP 60L
В рамках проекта реализована компактная и эффективная схема установки двух важных компонентов системы теплоснабжения: бака непрямого нагрева Raymer DHWP 150L (нержавеющая сталь) и бака-накопителя Raymer IMP 60L (нержавеющая сталь).
Для оптимального использования пространства баки были смонтированы в вертикальной конфигурации — накопительный бак размещен непосредственно над баком косвенного нагрева, что позволило значительно уменьшить площадь установки. Такая компоновка идеально подходит для монтажа в условиях ограниченного пространства, например, в смежных технических помещениях, подсобках или узких котельных.
Raymer DHWP 150L выполняет функцию нагрева воды для системы горячего водоснабжения. Благодаря большому объему (150 литров) и эффективному теплообменнику бак обеспечивает стабильную температуру воды, даже при пиковых нагрузках.
Raymer IMP 60L — это буферная емкость, выполняющая роль гидравлического стабилизатора в контуре системы отопления. Она помогает уменьшить частоту включения/выключения теплового насоса, продлевая тем самым срок его эксплуатации.
Подключение обоих баков реализовано с помощью изолированных трубопроводов, обеспечивающих минимальные теплопотери. Все соединения выполнены с использованием надежной арматуры, установлены запорные краны для удобного обслуживания и возможности локального демонтажа.
Благодаря вертикальной установке и продуманному трубному разведению удалось не только сэкономить площадь, но и сохранить полный функционал и удобство доступа к каждому из баков для сервисного обслуживания.
4. Установка стабилизатора напряжения: защита и стабильность для всей системы отопления
Для обеспечения надежной и долговечной работы всей системы отопления в проекте был установлен стабилизатор напряжения. Это оборудование играет ключевую роль в защите теплового насоса, насосных групп, гидромодуля, блоков управления и электроники от скачков или пониженного напряжения в сети.
Стабилизатор напряжения подключен перед всем отопительным оборудованием, таким образом он обеспечивает:
- стабильное питание с допустимым уровнем напряжения, необходимым для корректной работы компрессора теплового насоса;
- защита электронных плат и автоматики от выхода из строя из-за перенапряжения;
- предотвращение остановок системы в моменты понижения напряжения, что особенно критично в холодное время года;
- продление срока службы всех компонентов системы благодаря снижению нагрузки на электронику.
В случае многофазной сети, для максимальной надежности обычно устанавливается отдельный стабилизатор на каждую фазу, что позволяет контролировать напряжение индивидуально во всех электрических линиях.
Таким образом, стабилизатор напряжения — это не просто дополнительный элемент, а необходимая часть инженерной защиты, которая обеспечивает стабильную и безопасную работу всей системы отопления независимо от качества электросети. Это особенно важно в частных домах и сельских районах, где часто наблюдаются перепады напряжения.
Преимущества теплового насоса Raymer RAY-13DS2-EVI нового поколения
Тепловой насос Raymer RAY-13DS2-EVI имеет мощность 13 кВт, что делает его идеальным для эффективного обогрева помещений площадью до 150 кв.м. Он обеспечивает значительную экономию электроэнергии до 80% по сравнению с традиционными системами отопления, что позволяет снизить расходы на отопление.
Используя экологически чистую энергию, этот тепловой насос способствует снижению выбросов CO2 и положительно влияет на окружающую среду.
Инверторный компрессор и технология Enhanced Vapor Injection (EVI)
Инверторная технология позволяет регулировать мощность насоса в зависимости от потребности, обеспечивая стабильный и эффективный обогрев помещения. Благодаря технологии Enhanced Vapor Injection (EVI), тепловой насос может работать при низких температурах до -30 °C, что расширяет возможности использования в различных климатических условиях.
Новый черный дизайн для лучшего поглощения тепла
Новый дизайн в черном цвете, как результат новейших разработок и исследований в области теплооборудования для лучшего поглощения тепла из окружающей среды, делает тепловой насос Raymer RAY-13DS2-EVI лучшим выбором среди других отопительных систем.
Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это уменьшает потребность в частой очистке и уходе за устройством, что удобно для пользователей.
Черный цвет обладает лучшей способностью поглощать тепло, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы.
Дистанционное управление
Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели, имея доступ к интернету.
Удобство такой функции заключается в том, что даже находясь в поездке, вы можете заранее включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температурой в доме по прибытии, не дожидаясь, пока система заработает на полную мощность.
