ІНВЕРТОРНИЙ ГЕОТЕРМАЛЬНИЙ ТЕПЛОВИЙ НАСОС RAYMER «ВОДА-ВОДА»

Інверторний геотермальний тепловий насос Raymer RAY-10WWDC «вода-вода» – це високотехнологічна система нового покоління, використовує стабільну енергію ґрунту або ґрунтових вод для забезпечення максимального комфорту в будь-яку пору року.. Він відрізняється високою продуктивністю, тривалим ресурсом роботи та здатністю працювати в складних умовах з різними типами ґрунтів та водних ресурсів.

ПРИНЦИП РОБОТИ

Основою роботи теплового насоса є використання природного тепла землі. Через трубопроводи, заповнені теплоносієм, розташовані горизонтально чи вертикально, тепло від землі передається на теплообмінник насоса.
Далі за допомогою інверторного компресора та контролю тиску температура холодоагенту підвищується приблизно 10°C до 60°C, що дозволяє ефективно створювати тепло.

Трубопроводи збираються в колекторній камері поблизу будинку, звідки контур знову подає теплоносій у тепловий насос для повторного циклу.

ОСОБЛИВОСТІ І ПЕРЕВАГИ

Висока продуктивність

Цей інверторний геотермальний тепловий насос розроблений для ефективної роботи з різними класами якості грунтових вод – від чистих водоносних горизонтів до мінералізованих шарів. Завдяки цьому система демонструє стабільну теплову потужність до 200 кВт, забезпечуючи надійне опалення навіть у складних гідрогеологічних умовах.
Висока ефективність досягається за рахунок оптимізованого теплообмінника та точного інверторного керування компресором., що дозволяє максимально використовувати енергію ґрунту та зменшувати втрати тепла в процесі передачі.
Це ідеальний вибір для великих приватних будинків, виробничих об'єктів, готелів та адміністративних приміщень.

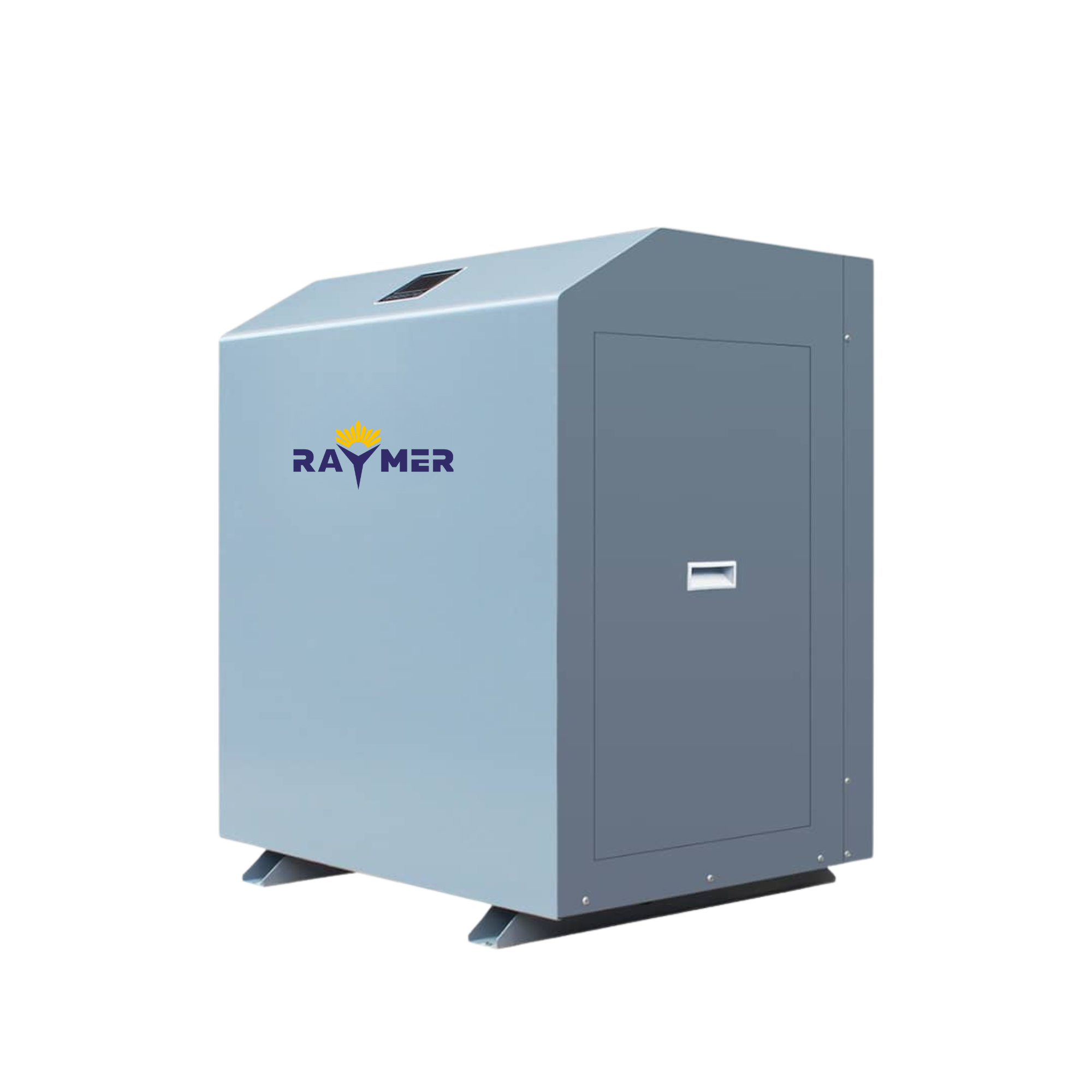

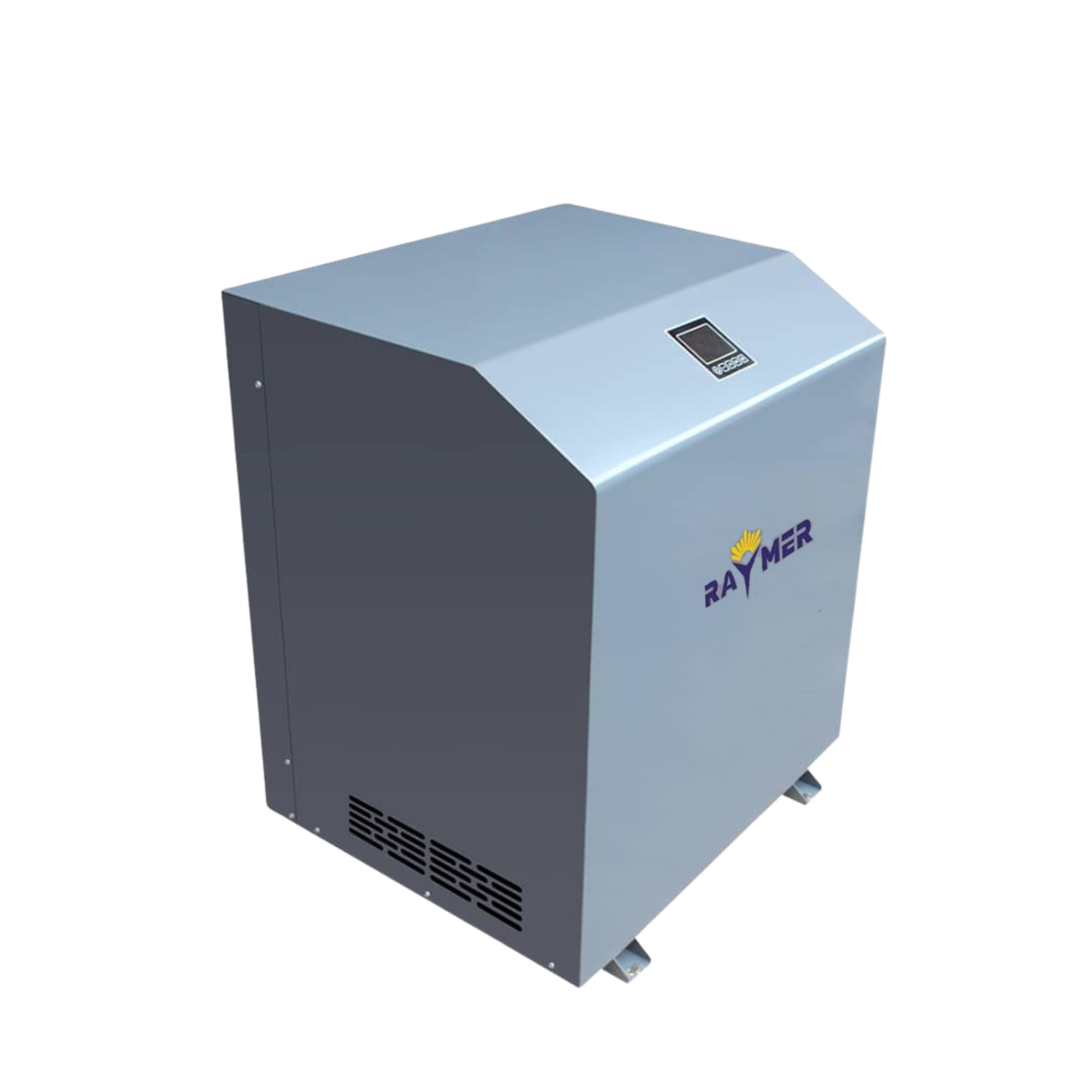

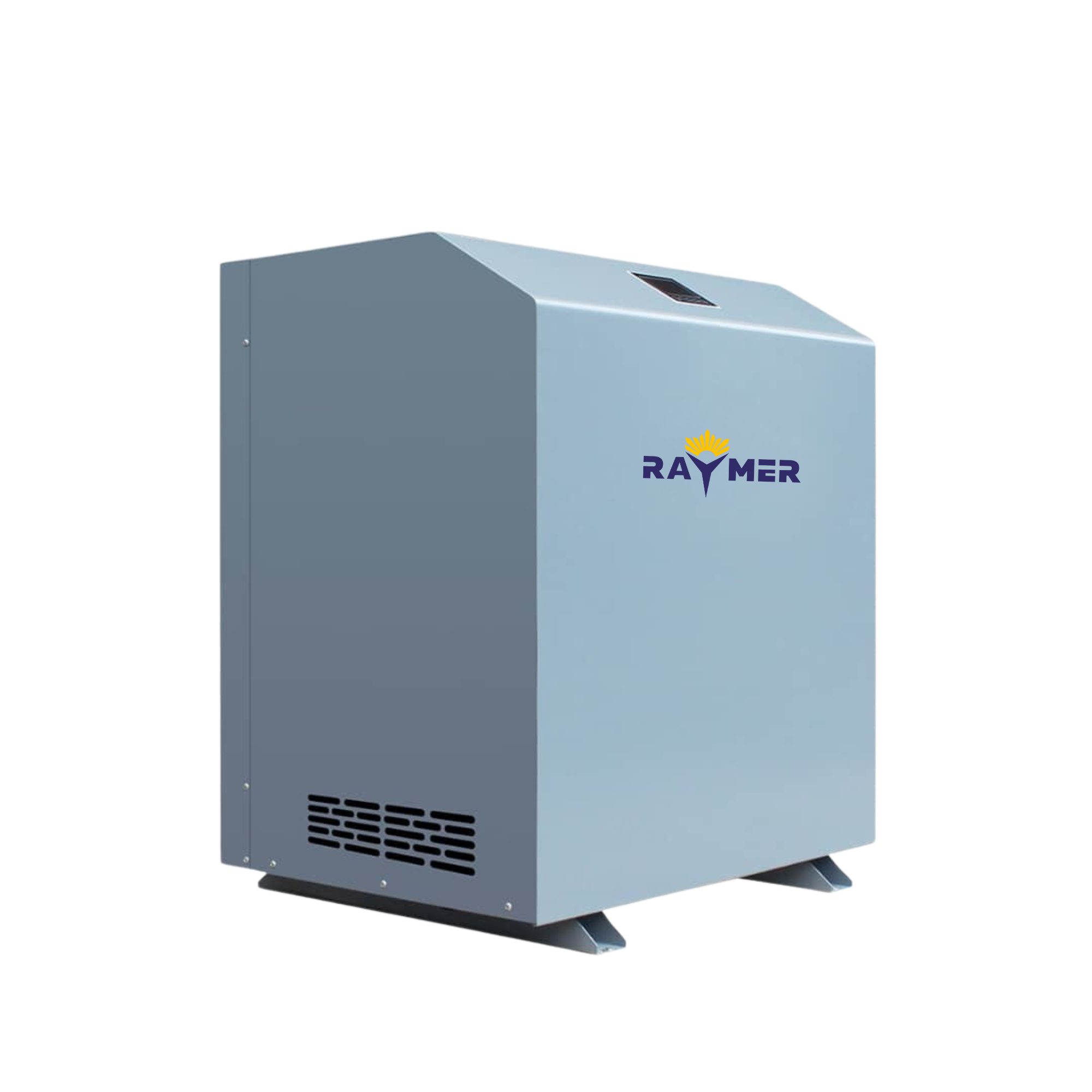

Компактна конструкція

Незважаючи на потужність та технічну складність, пристрій має добре продуману компактну конструкцію. Його легко встановити у невеликих технічних приміщеннях, підсобках або котельнях, де простір обмежений.

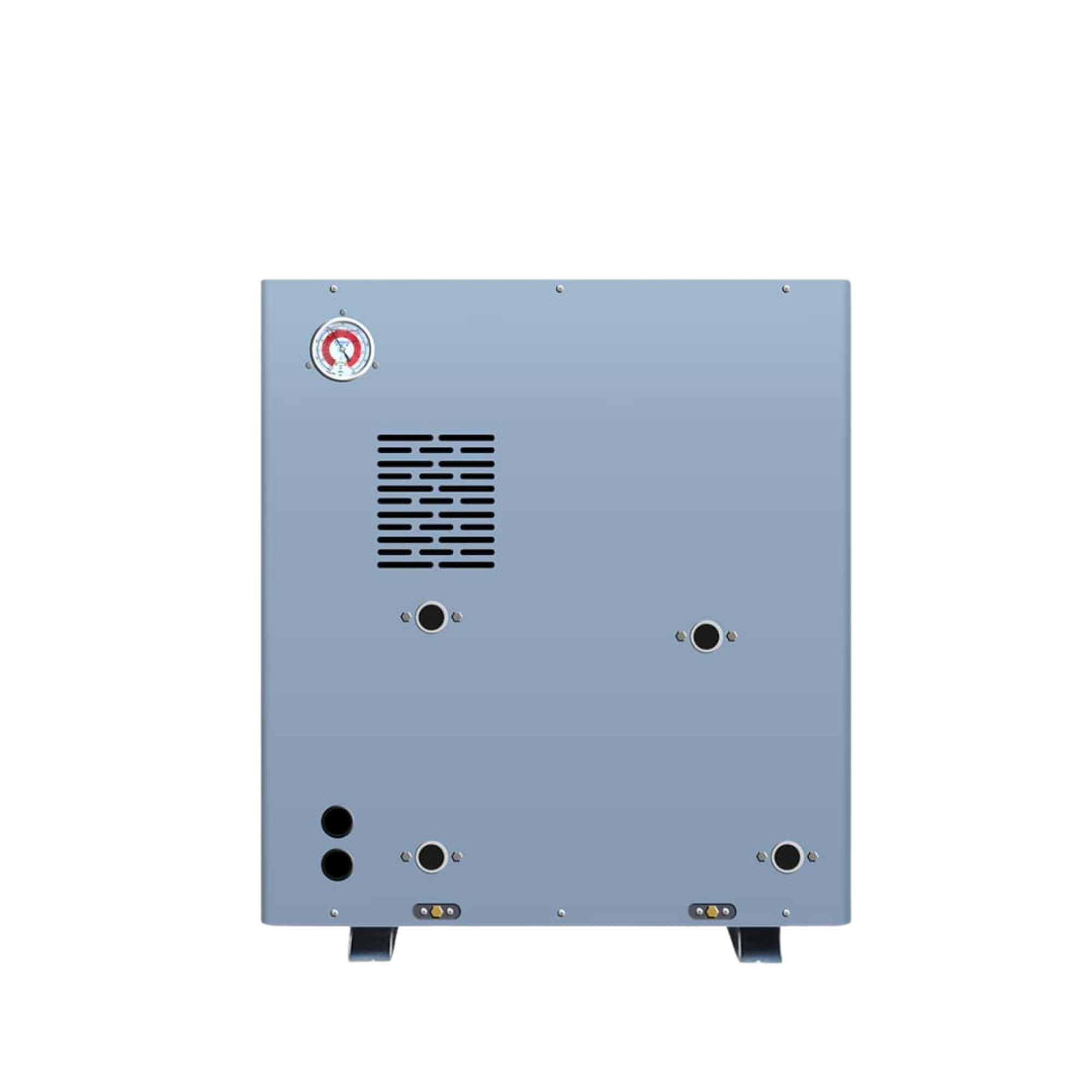

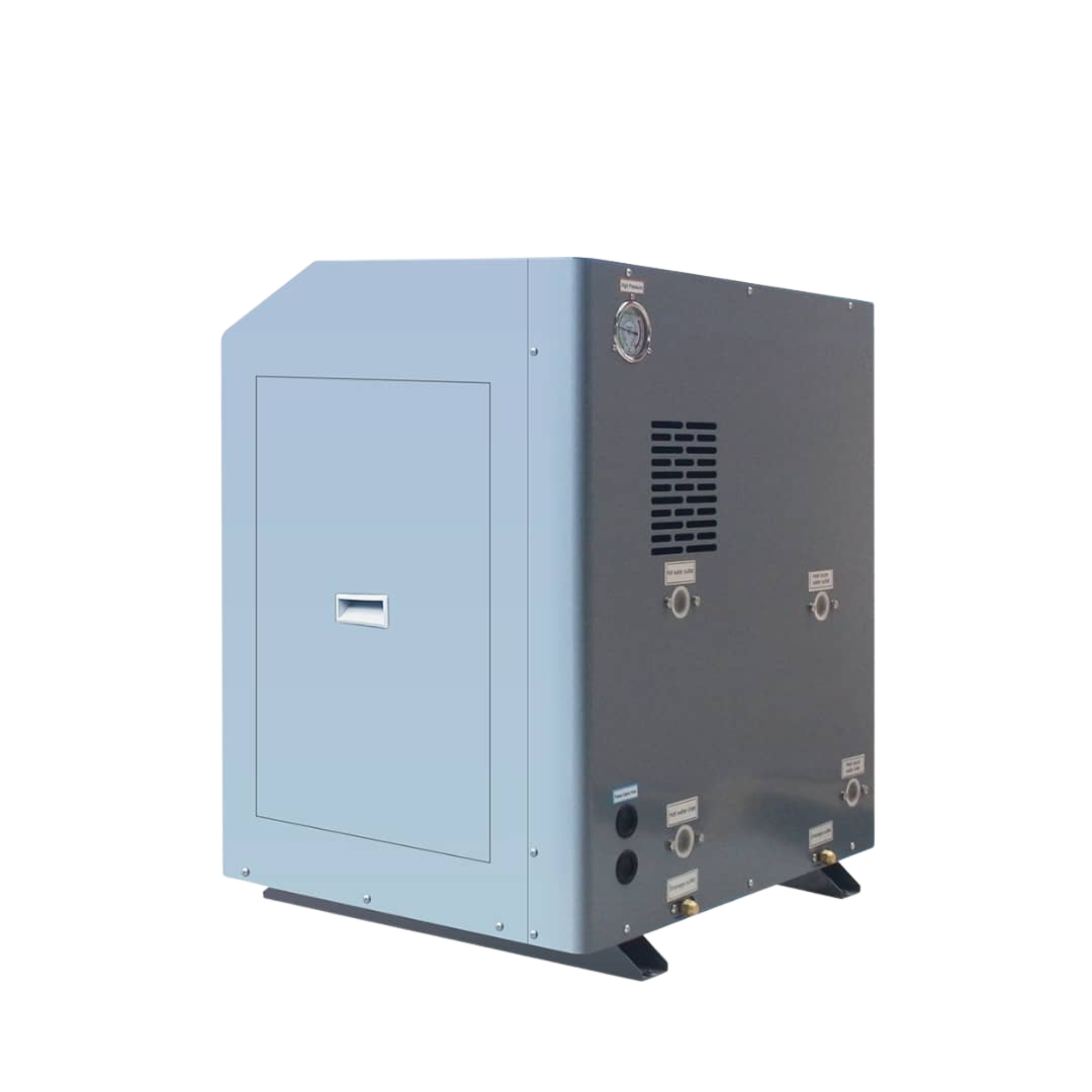

Внутрішнє компонування обладнання виконано таким чином, щоб монтажники мали зручний доступ для обслуговування та підключення. Це зменшує час встановлення, знижує витрати на монтаж та підвищує безпеку експлуатації.

Інноваційний теплообмінник із нержавіючої сталі

Серцем системи є високоефективний теплообмінник у вигляді спірального змійовика, виготовлений з нержавіючої корозійностійкої сталі.
Кожен шов виконаний методом герметичного зварювання, забезпечує:

• повну стійкість до корозії та гідроударів;

• відсутність ризику протікань;

• тривалий термін служби навіть під час роботи з агресивними середовищами;

• стабільне теплообмінне середовище при високих навантаженнях.

Завдяки інноваційній конструкції насос змійовика демонструє високу ефективність передачі тепла, що особливо важливо під час роботи в низькотемпературних геотермальних контурах.

Універсальність застосування

Підходить для:

• приватних будинків та вілл,
• готелів та офісних центрів,
• шкіл та соціальних установ,
• систем гарячого водопостачання та клімат-контролю

Інверторне керування

Інверторна технологія дозволяє плавно регулювати частоту обертання компресора, підлаштовуючи продуктивність насоса під поточні потреби будови.
Це забезпечує відразу кілька ключових переваг:

• Економія електроенергії – система не працює на пікових оборотах без потреби.
• Стабільний комфорт - Підтримка рівномірної температури без різких перепадів.
• Більш тривалий ресурс роботи – компресор не запускається у режимі “старт-стоп”, що зменшує знос.
• Точна адаптація до навантаження – система працює саме з тією потужністю, яка потрібна у конкретний момент, що особливо актуально у міжсезоння.

Завдяки інверторному управлінню тепловий насос працює тихіше, стабільніше і набагато економніше, ніж традиційні агрегати з фіксованою продуктивністю.

ЗАСТОСУВАННЯ ЕНЕРГІЇ

Отримане тепло може бути використане:

• для опалення,
• гарячого водопостачання ,
• охолодження приміщень у літній сезон.

Також систему можна комбінувати з бойлером-накопичувачем, здатним зберігати тепло протягом кількох годин.

Інверторна технологія в геотермальних теплових насосах Raymer RAY-10WWDC

Інверторна система керування - один із ключових елементів ефективності та стабільності роботи сучасного геотермального теплового насосу водо-вода. У моделях Raymer RAY-10WWDC саме інверторний компресор забезпечує оптимальне споживання електроенергії, максимальну продуктивність та адаптацію до реальних теплових навантажень будівлі до 100 м².

Як працює інвертор у геотермальному тепловому насосі?

Інверторна технологія дозволяє плавно регулювати частоту роботи компресора. На відміну від класичних ON/OFF насосів, де компресор постійно стартує і стопориться, інверторний компресор:

• змінює свою потужність від 20 до 100%;

• підтримує стабільну температуру;

• уникає зайвих пікових навантажень;

• працює набагато тихіше;

• споживає менше електроенергії.

Завдяки цьому тепловий насос може підтримувати оптимальну температуру теплоносія навіть за мінімальних змін у системі – з урахуванням потреб будинку, інтенсивності тепловтрат та температури джерела (ґрунтової води або горизонтального контуру).

Використання компресора Panasonic у ґрунтових насосах Raymer RAY-10WWDC

У даній моделі встановлено інверторний компресор Panasonic, вважається одним із найнадійніших на ринку для теплових насосів вода-вода.

Особливості компресора Panasonic у теплових насосах вода-вода:

Висока надійність та ресурс: Компресори Panasonic спеціально розроблені для інверторних систем і мають посилені вузли кривошипно-шатунного механізму., мінімальне тертя та оптимізовану систему змащення.

Робота за низьких температур до –25°C: Хоча геотермальний насос працює з водою або ґрунтовим контуром, компресор Panasonic стабільно функціонує при мінусових температурах навколишнього середовища – це важливо для монтажу в холодних котельних або неопалюваних приміщеннях.

Висока енергоефективність: Panasonic підтримує широкий діапазон модуляції, що дозволяє досягти високого сезонного коефіцієнта ефективності SCOP до 5.3.

Тиха робота: Завдяки оптимізованій геометрії та балансуванню компресор має низький рівень вібрації., що означає, тихішу роботу всієї системи.

Відповідність міжнародним стандартам: Компресори Panasonic проходять подвійні тести на герметичність, стабільність продуктивності та роботу у варіативних температурних умовах

Особливості системи буріння та встановлення геотермального контуру

Правильно спроектована та виконана система забору геотермальної енергії – ключовий фактор ефективності будь-якого теплового насосу вода-вода. Геотермальна установка може працювати на горизонтальних або вертикальних контурах, а також на відкритих системах, де використовується вода з водоносних горизонтів. Кожен тип має свої особливості монтажу, глибину, вимоги до розташування та умов буріння.

Процес буріння

Вертикальні геотермальні контури облаштують методом буріння спеціальними буровими установками, створюють свердловину потрібного діаметра та глибини. Після завершення буріння отвори опускають геотермальний зонд – U-подібну поліетиленову трубу високої міцності.. Саме по ній у закритій системі циркулюватиме теплоносій.

Після встановлення зонда бурову свердловину заповнюють термопровідною сумішшю або глиною для кращого контакту з ґрунтом та стабільності конструкції. Далі трубопровід під'єднується до системи теплового насоса, і в контур заливається теплоносій - це може бути звичайна вода або спеціальний розчин, що незамерзає. (антифриз), що гарантує стабільну роботу навіть у найхолодніших умовах.

Температура землі на глибині залишається постійною протягом року, тому вертикальні контури забезпечують дуже рівномірний тепловий потік.. Вони практично не реагують на сезонні коливання, не залежать від морозів чи поверхневого промерзання, а також значно менше схильні до коливань рівня підземних вод. Саме тому вертикальний геотермальний контур вважається найстабільнішим та найефективнішим рішенням для теплових насосів водоводу., забезпечуючи постійну температуру теплоносія та високу ефективність системи незалежно від погодних умов.

Буріння вертикальних свердловин

Вертикальні геотермальні свердловини використовуються там, де немає великої площі для горизонтального контуру або коли ґрунт має високу температуру на глибині.

Глибина свердловини

• Зазвичай від 50 до 200 метрів залежно від теплових потреб будинку.

• Для теплового насоса Raymer RAY-10WWDC (площа до 100 м²) зазвичай достатньо 1-2 свердловини глибиною 140-180 м-коду..

Відстань між вертикальними свердловинами: Щоб свердловини не «конкурували» за тепло, важливо дотримуватися рекомендацій:

• Мінімальна відстань між свердловинами: 6-8 метрів.
• Для великих систем (5-10 свердловин): 8-12 метрів.

Горизонтальний контур:

Це популярний варіант для приватних будинків, якщо доступна достатня площа. Глибина укладання зазвичай 1-1,5 метра нижче рівня промерзання.

Відстань між петлями

• Між трубами витримується мінімальна дистанція 1 метрів.

• Це потрібно, щоб контури не «відбирали» тепло одне в одного.

• Правильна дистанція підвищує продуктивність та збільшує систему COP.

Вимоги до площі

• Площа ділянки має бути приблизно в 3–4 рази більшою за площу будинку.

• Для 100 м² потрібно близько 300-400 м² ділянки.

Дублетні свердловини (система відкритого типу):

Такі системи працюють безпосередньо на підземних водах, що дає високу ефективність, але вимагає правильних умов.

Принцип роботи

• Одна свердловина качає воду на поверхню.

• Тепло з води передається насосу.

• Охолоджена вода повертається у другу свердловину.

Важливі вимоги

• Наявність стійкого водоносного горизонту.

• Достатній дебіт (кількість води, яку можна відкачувати).

• Чиста вода без великої кількості піску, заліза або домішок.

Переваги

• Дуже високий COP.

• Малі витрати на копання достатньо двох свердловин.

• Ідеально для регіонів із багатими підземними водними ресурсами.

Вплив підземних вод на вибір та ефективність геотермальної системи

Підземні води є одним із ключових факторів, визначальних, який тип геотермальної системи буде найефективнішим на конкретній ділянці. Рівень залягання водоносних горизонтів, їх температура та стабільність безпосередньо впливають на теплопередачу між ґрунтом та теплоносієм., а також вибір технології буріння та конфігурацію контуру.

Високий рівень підземних вод (приблизно 2-5 м)

Якщо вода знаходиться близько до поверхні, це значно збільшує ефективність горизонтальних контурів.. Волога земля має кращу теплопровідність, тому труби обмінюються теплом значно ефективніше, ніж у сухому ґрунті.
Додатково при високому рівні вод можливе застосування так званих відкритих систем - свердловин., де вода береться з однієї свердловини і повертається до іншої. Такі системи показують дуже високу ефективність., але вимагають стабільного та чистого водоносного шару.

Середній рівень підземних вод (приблизно 5-10 м)

Цей діапазон є оптимальним для більшості вертикальних контурів.. Наявність води на такій глибині стабілізує температуру свердловини, оскільки водоносний шар повільно, але постійно рухається.
Такий рух води допомагає розсіювати тепло та підтримувати природну регенерацію теплового поля навколо геозонду., роблячи роботу насоса стабільним протягом усього року.

Низький рівень підземних вод (глибше 10 м)

Коли води значно нижчі від робочої глибини системи, їх вплив на ефективність практично зникає. За таких умов зазвичай використовують лише закриті системи, де в контурі циркулює розчин антифризу.
Теплопередача в сухому грунті відбувається повільніше, тому система має бути спроектована з урахуванням реальної теплопровідності ґрунту — можливо, потрібна глибша або чисельніша свердловина.
