Готельний комплекс «Антураж» завжди прагнув забезпечити своїм гостям комфортний відпочинок у будь-який час року. До недавнього часу основним джерелом тепла для гостьових будинків та спа-комплексу було твердопаливний котел, що працює на дровах . Такий спосіб опалення вимагав значних витрат як фінансових, і фізичних. Регулярна заготівля , доставка та перенесення дров потребували додаткового персоналу та постійних ресурсів. Крім того, цей метод був менш ефективним з точки зору автоматизації: необхідно було постійно контролювати процес згоряння, підкладати паливо , очищати зольник та стежити за температурним режимом .
Зі збільшенням потоку гостей та розвитком інфраструктури комплексу виникло питання про пошук більш економічного, екологічного та зручного джерела теплопостачання . Власники зрозуміли, що для масштабного комплексу потрібна система , здатна працювати автономно, стабільно і при цьому суттєво знижувати експлуатаційні витрати .
Саме в цей момент було вирішено спробувати сучасну альтернативу - теплові насоси Raymer, які вже зарекомендували себе як ефективне та довговічне обладнання для опалення та підігріву води .
Встановлення теплового насоса Raymer Ray-32DS1-EVI для гостьових будинків
Першим етапом модернізації системи опалення в готельному комплексі «Антураж» стало встановлення теплового насосу Raymer Ray-32DS1-EVI. Це потужне обладнання здатне забезпечити стабільне та економічне опалення гостьових будинків із загальною площею до 400 м².
Один тепловий насос Raymer Ray-32DS1-EVI призначений для чотирьох двоповерхових будинків 100 м² кожен.
При проектуванні системи опалення було враховано особливості внутрішнього простору та комфорт гостей :
- Перший поверх кожного будиноку оснащений теплою системою підлоги. Це дозволяє рівномірно розігріти кімнату, створюючи комфортний мікроклімат без різких перепадів температури та протягів .
- Другий поверх опалюється за допомогою сучасних фанкойлів Raymer . Це рішення забезпечує швидке нагрівання або охолодження повітря, а також дозволяє регулювати температуру окремо для кожної кімнати.
Завдяки такій комбінації – теплої підлоги на першому поверсі та фанкойлів на другому – власники отримали максимально гнучку , ефективну та комфортну систему клімат-контролю . Тепловий насос Raymer RAY-32DS1-EVI працює стабільно навіть за низьких температур до -30°С , забезпечуючи оптимальні умови для проживання гостей протягом усього року , тому що здатний працювати і на охолодження , і для опалення. Завдяки цьому власник повністю відмовився від кондиціонерів.
Встановлення зовнішнього блоку теплового насоса Raymer Ray-32DS1-EVI
Зовнішній блок теплового насоса Raymer Ray-32DS1-EVI був встановлений на стороні одного з гостьових будинків у відкритому просторі. Для встановлення було обрано спеціально підготовлену платформу, що гарантує стабільність структури та захисту від можливих деформацій ґрунту.
Блок розміщений на міцних стійках з віброопорами , які мінімізують шум та вібрацію під час роботи обладнання. Це особливо важливо в готельному комплексі, де головне завдання - забезпечити комфорт гостей.
Крім того, зовнішній блок був встановлений на достатній відстані від стін будівлі, біля тераси . Цей підхід забезпечує безкоштовний доступ до повітря до теплообмінника, що є критичним для ефективної роботи системи. Простір забезпечений як для збору, і для випуску повітря, завдяки чому обладнання працює без перевантажень .
Підключення зовнішнього блоку до внутрішнього виконано через фреонову магістраль, довжина яких раніше обчислювали інженери. Трубопроводи були утеплені спеціальним ізоляційним матеріалом, для запобігання втрати тепла та конденсації. Захист погоди також включається, що продовжує термін служби обладнання.
В результаті зовнішній блок теплового насосу Raymer Ray-32DS1-EVI інтегрований у систему опалення будиночків максимально надійно , відповідно до всіх технічних вимог, що гарантує його довгу і стабільну роботу.
Монтаж внутрішнього блоку теплового насоса Raymer RAY-32DS1-EVI
Внутрішній блок теплового насоса Raymer Ray-32DS1-EVI був встановлений у технічному приміщенні. Установка здійснюється з урахуванням зручності технічного обслуговування та оптимального розташування всіх системних елементів.
Блок встановлений на стіні, що економить простір і в той же час забезпечує легкий доступ до всіх з'єднань. Вхідні та вихідні форсунки з'єднані через високоякісну теплоізоляцію: синя труба для холодного контуру та червона для гарячого
, який чітко поділяє подачу та зворотний потік. Це гарантує правильну циркуляцію теплоносія між тепловим насосом та системою нагріву.
Поруч із внутрішнім блоком встановлюється буферний бак-накопичувач, який виконує відразу кілька функцій: стабілізація роботи теплового насоса, накопичення тепла, а також захист від частого включення та відключення обладнання. Завдяки цьому система працює ефективніше і триває довше..
У систему також інтегровано :

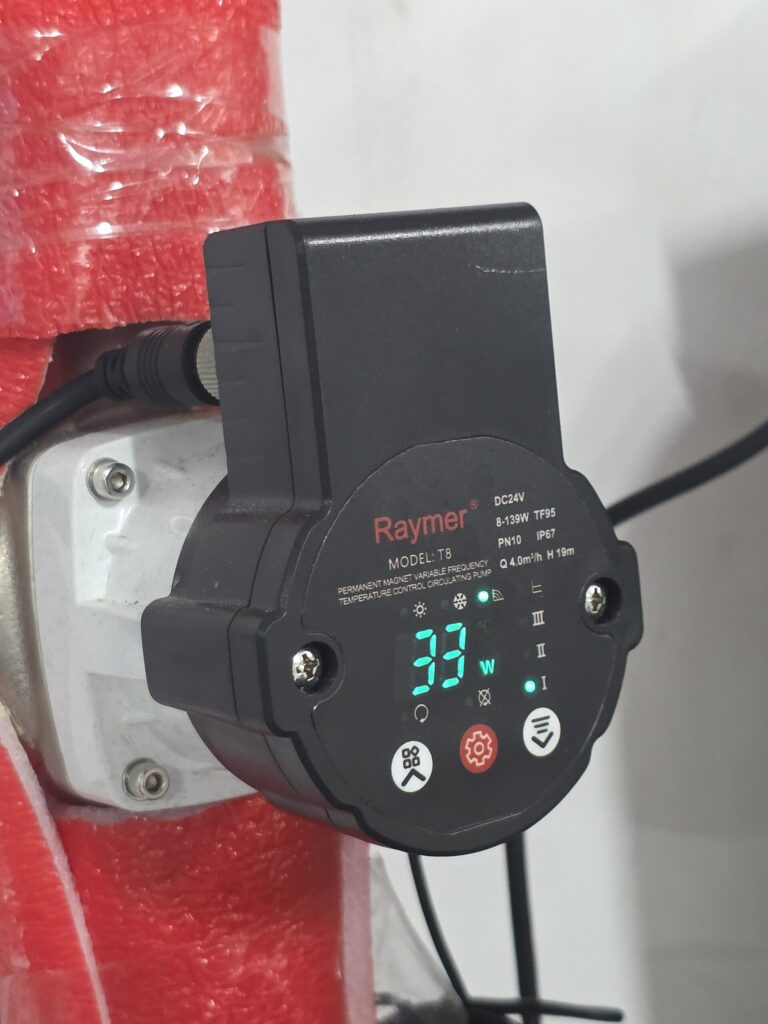

- циркуляційний насос – відповідає за постійний рух теплоносія за контуром ;
- розширювальний бак (червоний) - компенсує зміни об'єму води під час опалення та захищає систему від гідравлічних одиниць;
- запірна арматура – дозволяє легко вимикати окремі елементи для обслуговування ;
- Група безпеки з датчиком та клапаном - забезпечує контроль тиску в системі та запобігає його надмірному збільшенню.
Уся система змонтована з використанням якісних ізольованих трубопроводів , що мінімізує втрати тепла. Підключення виконано з урахуванням вимог до надійності та енергоефективності , що дозволяє повністю забезпечити опалення через теплі підлоги на першому поверсі та фанкойли на другому поверсі будиночків.
Розгалуження системи від буферної ємності
Бак-накопичувач у цій системі діє як центральний вузол, від якого розходяться всі контури опалення гостьових будиночків . Саме через нього відбувається рівномірний розподіл тепла, що виробляється тепловим насосом Raymer Ray-32DS1-EVI.
З бака-накопичувача виходять два основні напрямки :
Контур фанкойлов
- Від буферної ємності прокладено лінії подачі до фанкойлів , розташованим на другому поверсі .
- Фанкойли працюють не лише в режимі обігріву , але також в режимі охолодження влітку, що робить систему універсальною.
- Завдяки цьому мешканці отримують сучасний комфортний клімат у будь-яку пору року.
Контур теплої підлоги
- Подача теплоносія прямує на гребінки системи теплої підлоги .
- Завдяки плавному регулюванню температура в контурі підтримується на комфортному рівні (зазвичай 30–40°С).
- Теплі підлоги забезпечують основне тепло на першому поверсі будинків, створюючи рівномірне прогрівання приміщення .
Кожен з контурів оснащений закритими клапанами та циркуляційними насосами, що дозволяє точно контролювати роботу окремих зон та забезпечити оптимальний розподіл тепла.
Таким чином, буферна ємність виступає стабілізатором та «серцем» системи : вона забирає тепло від теплового насоса, накопичує його і рівномірно розподіляє як у теплу підлогу , так і у фанкойли . Завдяки цій схемі досягається максимальна ефективність, гнучкість та економія енергії.
Теплові насоси для СПА-комплексу
Для забезпечення стабільного комфорту в спа-центрі готельного комплексу, два теплові насоси Raymer Ray-32DS2-EVI в схемі каскаду. Цей підхід дозволяє ефективно розподіляти навантаження та забезпечити безперебійну роботу всієї системи навіть у періоди пікового споживання енергії.
Переваги каскадної схеми
Використання каскадної схеми підключення теплових насосів у спа-комплексі має низку важливих переваг . По-перше, вона дозволяє рівномірно розподілити навантаження між двома агрегатами . Завдяки цьому кожен насос працює у більш ощадному режимі , що не тільки зменшує зношення обладнання, але також продовжує термін служби.
По-друге, ця схема забезпечує надійне бронювання системи. У разі, якщо один із теплових насосів буде відключений для технічного обслуговування або ремонту , другий продовжить роботу . Це особливо важливо для готелю та спа-центру, зрештою, комфорт гостей не може залежати від технічних перерв.
І, нарешті, каскадна схема дає можливість гнучко налаштовувати режими роботи . Один тепловий насос може бути залучений виключно для нагрівальної води в басейні, в той час як інший працюватиме над нагріванням приміщень комплексу. Цей підхід робить систему максимально ефективною, універсальний і економічно вигідний, тому що обладнання використовується там, де є найбільша потреба в теплі.
Опалення приміщень спа-комплексу
Щоб забезпечити комфортні умови у всіх зонах спа-комплексу, один із теплових насосів бере участь виключно для нагрівання будівлі. Система організована таким чином, що тепло рівномірно розподіляється через теплі підлоги та фанкойли
. Це дозволяє підтримувати затишну температуру в залах відпочинку, масажні кімнати, кімнатах релаксу і навіть у технічних приміщеннях
.
Завдяки інверторній технології, тепловий насос працює максимально ефективно: це адаптує свою продуктивність залежно від потреб кімнати та зовнішніх погодних умов. Це не тільки зменшує споживання енергії, але також забезпечує стабільний мікроклімат у будь-яку пору року. Цей підхід гарантує комфорт для відвідувачів комплексу та заощадження для його власників..
Нагрівання води в басейні
Другий тепловий насос у каскадній системі виконує окреме завдання - нагрівальна вода в басейні. Його робота організована через титановий горизонтальний теплообмінник, де теплоносій з насоса передає енергію безпосередньо у воду, підтримуючи стабільний рівень температури. Це дозволяє гостям СПА-комплексу завжди насолоджуватися комфортним купанням незалежно від сезону .
Використання теплового насоса замість традиційних електричних або газових обігрівачів набагато вигідніше. Завдяки високому коефіцієнту перетворення енергії, насос споживає в 3–4 рази менше електроенергії, щоб забезпечити однакову кількість тепла. Як результат, власники отримують не лише заощадження, але також екологічно чисте та безпечне рішення для нагрівання басейну.

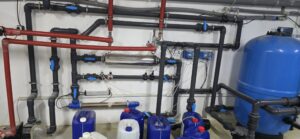

Основні елементи та експлуатація системи опалення басейну з тепловим насосом
Система опалення води в басейні побудована таким чином, аби поєднати ефективність теплового насоса та надійність інтегрованої очищення води.
Центральний вузол - теплообмінник у нержавіючому корпусі . Саме через нього тепло передається з теплового носія теплового насоса до води басейну. При цьому гідравлічні контури залишаються повністю відокремленими : теплообмін здійснюється лише через металеві пластини , що гарантує безпеку та довговічність обладнання.
У системі чітко можна чітко розрізнити два трубопроводи. Червоні труби відповідають за ланцюг теплоносія, який походить від теплового насоса. І сірі труби утворюють циркуляційну систему басейну, яка подає та відводить воду через теплообмінник та фільтраційний блок .
Очищення води здійснюється системою фільтрації, представлена великим синім баком . Усередині нього розташований кварцовий пісок чи інший наповнювач , який затримує пісок, листя та інші механічні домішки. Для підтримки хімічного складу використовується станція дозування – на стіні змонтовані датчики та насоси-дозатори, а внизу є каністри з реагентами. Він автоматично контролює рівень pH та дезінфекцію, Забезпечення стабільної якості води.
Додатковою стадією дезінфекції є ультрафіолетовий дезінфікуючий засіб, металевий циліндр, встановлено в нижній частині системи. Він нейтралізує бактерії та водорості без використання надлишкової хімії, зробити воду приємнішою для відпочинку.
Замкнення арматури відіграє важливу роль - крани з синіми ручками. Вони дозволяють блокувати окремі секції ланцюга під час служби та регулювати потік води.
Робота системи така: Вода з басейну спочатку проходить через фільтрацію, очищення механічних домішок. Потім він потрапляє в теплообмінник, де він отримує тепло від теплового насоса. Після цього проходить через ультрафіолетовий блок та хімічне дозування, де підтримуються правильний баланс рН та дезінфекція. Вже очищена та нагріта вода повертається назад до басейну.
У цій схемі тепловий насос виконує лише функцію нагріву, а фільтраційна та дозуюча система повністю відповідають за якість та безпеку води . Як результат, власник отримує теплий басейн з чистою водою, підходить для щоденного використання без будь-яких клопотів.
Автономнн енергопостачання готельного комплексу
Цей готельний комплекс має повністю незалежну систему енергопостачання на основі сонячної електростанції. Сонячні панелі розташовані на даху, які виробляють електроенергію з відновлюваного джерела — сонця.
Ця енергія подається на сонячний інвертор Deye, який перетворює постійний струм на змінний , підходить для всього обладнання для готелів. Інвертор також виконує функцію "мозку системи" - він керує потоками енергії , розподіляє електроживлення між споживачами , заряджає акумулятори і можуть випускати зайву енергію в мережу.
Акумулятори для зберігання Deye відіграють особливу роль у цій системі. Вони забезпечують енергетичний резерв у разі відсутності сонячного випромінювання (вночі або в хмарну погоду). Завдяки цьому, готель має стабільне живлення 24/7, незалежно від погодних умов або перебоїв у зовнішньому живленні.
Таким чином, весь комплекс працює повністю на власному енергопостачанні. Це не лише гарантує надійність та комфорт для гостей, але також дозволяє значно зменшити експлуатаційні витрати та позиціонувати готель як сучасний та екологічно відповідальний заклад.
Чому тепловий насос - найкраще рішення для готелів?
Тепловий насос - це не просто сучасне обладнання для опалення або опалення води. Для готелів він стає справжнім стратегічним рішенням, зрештою, він поєднує комфорт для гостей, заощадження для власника та надійність у щоденній роботі.
По-перше, це енергоефективність. Тепловий насос може виробляти в 4–5 разів більше теплової енергії, що споживає електроенергію. Для готелю, де вам потрібно постійно нагрівати приміщення, підігрівати воду в душових , басейнах або спа-зонах , це означає суттєве зниження рахунків за енергію .
По-друге, надійність та безперервність роботи. Готель працює цілодобово, і зупинка системи опалення або гарячої води неприйнятна. Теплові насоси Raymer оснащуються інверторними компресорами , здатний працювати навіть при -25… -30 ° C. І, якщо необхідно, система може бути доповнена резервним електричним котлом, щоб завжди мати запасний варіант .
По-третє, це комфорт гостей. Постійна доступність теплої води в крані, стабільна температура в номерах та підігрів басейну або джакузі — все це впливає на враження клієнта від перебування в готелі . І тут тепловий насос виграє від традиційних котлів, тому що це працює тихо, без запахів, без викидів продуктів спалювання.
Четвертий аспект - екологічність та імідж . Сучасні туристи все більше цінують готелі, які впроваджують зелені технології. Використання теплових насосів у поєднанні з сонячними електростанціями, що готель піклується не лише про комфорт, але також про навколишнє середовище. Це вагомий аргумент у рекламі та для отримання сертифікатів «eco-friendly» .
І ще один важливий момент — гнучкість та інтеграція . Тепловий насос можна підключити як до системи радіаторного опалення , так и к теплому полу , бойлерам ГВП або системі підігріву басейнів . Це універсальне рішення, яке підходить для будь-якого готельного комплексу – від маленьких апарт-готелів до великих SPA-центрів .
Як результат, готель отримує систему, що одночасно зменшує витрати, підвищує рівень комфорту і працює безперебійно навіть у найсуворіших умовах. А гості отримують головне - тепло, затишок та якісний сервіс .
