Завдання проекту

Будинок у селі Вовчинець , Івано-Франківської області , раніше опалювався електрокотлом . Власник вирішив замінити його на більш ефективний тепловий насос Raymer RAY-15DS1-EVI для зменшення витрат на електроенергію та підвищення енергоефективності.

Основні завдання:

• Монтаж та підключення зовнішнього блоку теплового насоса .

• Встановлення гідромодулю в котельні.

• Підключення до існуючої системи опалення та гарячої води.

• Налаштування та тестовий запуск системи.

Проект виконується власником самостійно , з дотриманням усіх необхідних вимог для стабільної та ефективної роботи обладнання .

Чому саме тепловий насос Raymer Ray-15DS1-EVI?

Власник обрав Raymer Ray-15DS1-EVI завдяки високій ефективності, збереження енергії та надійність роботи при низьких температурах.

Основні переваги:

• Технологія EVI — забезпечує стабільну роботу навіть при -25°C , що важливо для українського клімату.

• Потужність 15 кВт — достатньо для опалення будинку та гарячого водопостачання.

• Економічність — споживає менше електроенергії в порівнянні з електрокотлом , зменшуючи витрати на опалення .

• Універсальність — працює на обігрів , гарячу воду і навіть охолодження влітку .

• Надійний бренд — Raymer має гарні відгуки та зарекомендував себе як якісне обладнання.

Цей вибір дозволяє отримати комфортний мікроклімат у будинку з мінімальними витратами на електроенергію.

Етапи роботи

Оскільки власник вирішив самостійно встановити тепловий насос, установка проводилася під чітким керівництвом наших інженерів. Це дозволило забезпечити правильне з'єднання всіх компонентів, система дотримання технічних вимог та надійної роботи обладнання.

Інженери допомагали:
🔹 Розробка схеми підключення та вибору оптимального місця встановлення.
🔹 Контроль якості встановлення — правильне підключення фреонового контуру , електрики та гідравліки .
🔹 Перевірте та налаштуйте систему перед початком.

Завдяки такому підходу власник отримав якісний результат, економію коштів та впевненість у правильній роботі теплового насоса .

1. Встановлення зовнішнього блоку теплового насосу Raymer RAY-15DS1-EVI

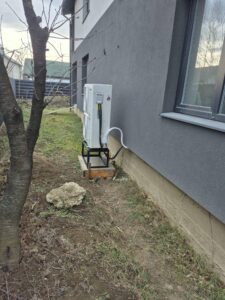

Зовнішній блок теплового насоса було встановлено на спеціальну металеву раму, який фіксується на бетонній основі. Цей підхід забезпечує:

Стабільність структури — блок не контактує безпосередньо з ґрунтом , що запобігає його просіданню та контакту з вологою .

Оптимальна вентиляція — достатній простір для циркуляції повітря сприяє ефективній роботі вентилятора .

Захист вібрації — використані демпфери для зниження шуму та вібрації під час роботи .

Для підключення було прокладено фреонові магістралі , електричний кабель та дренажний відвід , які акуратно ізольовані та захищені.

Завдяки належній установці зовнішній блок забезпечить стабільну та ефективну роботу теплового насоса протягом року.

2. Встановлення гідравлічного насоса теплового насоса Raymer

Гідромодуль був змонтований на стіну в технічному приміщенні поруч із електрокотлом . Це розташування дозволяє оптимізувати підключення до існуючої системи опалення і забезпечує зручний доступ до технічного обслуговування. Усі комунікації підключені відповідно до стандартів безпеки та ефективної роботи системи.

Основні етапи встановлення:

Монтаж гідромодуля RAY-15DS2-EVI — пристрій надійно закріплений на стіні біля електрокотла , що спрощує інтеграцію обох систем.

Підключення до трубопроводів — гаряча та холодна вода підведена відповідно до напряму потоку (гаряча труба ізольована червоним матеріалом, холодна — блакитним).

Фреонову магістраль — герметично ізольована та виведена через стіну до зовнішнього блоку .

Електричне з'єднання — проведено відповідно до вимог безпеки , що забезпечує стабільну роботу гідравлічного модуля та взаємодію з електричним котлом.

Перевірка та тестування — після завершення монтажу було проведено перевірку всіх з'єднань , налаштування параметрів та тестовий запуск .

Завдяки правильному монтажу гідромодуль працює стабільно, ефективне перенесення тепла в систему опалення будинку, а розташування біля електричного котла дозволяє використовувати обидва джерела тепла, якщо це необхідно.

3. Інтеграція з існуючою системою

У цьому проекті нагрівальний насос Raymer Ray-15DS1-EVI був інтегрований у існуючу систему опалення та гарячої води, який складався з електричного котла, бойлера гарячої води та буферної ємності . Встановлення теплового насоса дозволило значно підвищити енергоефективність системи, зменшивши витрати на електроенергію .

Гідромодуль теплового насоса встановлено біля електрокотла

Гідромодуль теплового насоса підключений паралельно до електрокотла . Це означає, що обидва джерела тепла можуть працювати самостійно або разом. У разі сильних морозів електрокотел може автоматично вмикатися для підтримки комфортної температури . Триходові клапани, що використовуються, забезпечують автоматичне перемикання між джерелами тепла, а система управління регулює їхню роботу залежно від потреби .

Буферна ємність як стабілізатор роботи системи

Буферна ємність накопичує тепло , що дозволяє зменшити кількість включень та вимкнень компресора теплового насоса , продовження терміну служби. Він також забезпечує рівномірний розподіл тепла в системі опалення. Буфер з'єднаний між тепловим насосом і споживачами тепла, і датчики температури контролюють його роботу.

Бойлер гарячої води отримує нагрівання від теплового насосу

До установки теплового насоса бойлер нагрівав воду лише електричним ТЕНом . Зараз основне нагрівання відбувається через тепловий насос, що значно зменшує витрати на гаряче водопостачання . Підключення здійснено через змійовик у бойлері, через який круговується теплоносій. Якщо температура води недостатня, автоматично вмикається електронагрівальний елемент .

Гідравлічна схема трубопроводів

Для забезпечення стабільної роботи всіх споживачів тепла, система оснащена блокуваннями та балансуванням кранів для регулювання потоків. Тепловий насос підключений до існуючих трубопроводів з мінімальними змінами.

Розширювальний бак для компенсації перепадів тиску

Розширення резервуара запобігає пошкодженню обладнання через розширення теплоносія під час опалення та допомагає підтримувати стабільний тиск у системі. Він встановлений у верхній частині системи та оснащений запобіжним клапаном.

4. Встановлення стабілізаторів напруги для захисту обладнання

Через можливі коливання напруги в мережі, для захисту теплового насоса, електрокотла та іншого важливого обладнання було встановлений стабілізатор напруги Stabex VS-5KVA.

Головною метою встановлення стабілізатора є захист чутливих електроприладів від перепадів напруги, які можуть призвести до їх некоректної роботи або виходу з ладу.

Тепловий насос та електрокотел мають складну електроніку та компресор , які особливо чутливі до стрибків напруги .

Тип: стабілізатор напруги напруги ;
Потужність: 5 кВт (5000 VA), чого достатньо для забезпечення роботи теплового насоса та пов'язаного обладнання;
Робочий діапазон вхідної напруги: 140-260 В;
Стабілізована вихідна напруга : 220± 4%;
Захист: від високої та низької напруги, короткого замикання , навантаження .

Стабілізатор встановлений у технічному приміщенні, на стіні поруч із щитом електроживлення системи опалення . Таке розташування забезпечує :

• Легкий доступ до послуги

• Мінімальні втрати напруги проводки

• Захист від механічних пошкоджень та вологи

Вхід стабілізатора підключений безпосередньо до електромережі будинку . Вихід стабілізатора підключений до окремого контуру електроживлення , що живить тепловий насос , електрокотел та циркуляційні насоси . Для додаткового захисту стабілізатора від перевантаження використовувався вимикач для додаткового захисту від перевантаження

Завдяки стабілізатору, напруга у системі теплопостачання підтримується лише на рівні 220В±4% , що гарантує стабільну роботу теплового насосу , електрокотла та іншого обладнання . Це дозволяє уникнути аварійних відключень, перегріву електроніки та продовжує термін служби приладів .

Особливості теплового насосу Raymer RAY-15DS1-EVI 220 В

Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла із навколишнього середовища, що знижує витрати в порівнянні з традиційними методами опалення.

Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 та сприяючи боротьбі зі зміною клімату.

Безшумна робота: Насос працює тихо, що дозволяє використовувати його у житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортний мікроклімат влітку.

Інверторна технологія: Насос автоматично регулює потужність залежно від потреб, забезпечуючи стабільне обігрів та енергоефективність.

Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом упорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.

Віддалений доступ через Wi-Fi: Можливість керування насосом та моніторингу його роботи через смартфон або комп'ютер з будь-якої точки з доступом до Інтернету.

Надійність та довговічність: Висока якість матеріалів та сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи та комфорт.

Користь для клієнта при заміні електрокотла на тепловий насос?

Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:

Зниження витрат за енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може призвести до значних зниження витрат на опалення.

Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію із навколишнього середовища, що робить його більш екологічно чистим рішенням.

Універсальність: Теплові насоси можуть не тільки обігрівати приміщення, а й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.

Поліпшення комфорту: Системи теплових насосів забезпечують більш стабільні температури та краще регулювання, що підвищує загальний комфорт у будинку.

Менше обслуговування: Теплові насоси зазвичай вимагають меншого обслуговування порівняно з електрокотлами, що зменшує витрати на технічне обслуговування.

Довговічність: Теплові насоси мають більш тривалий термін служби порівняно з електрокотлами, що знижує потребу у заміні обладнання.

Загалом, заміна електрокотла на тепловий насос може суттєво підвищити енергоефективність, знизити витрати, покращити комфорт та надати позитивний вплив на екологію.
