Ціль проекту:
Звернення клієнта була обчислена при обчисленні ефективності встановлення теплового насоса, як альтернативне джерело опалення в будинку 130 м², Оскільки нагрівання електричним котлом стало занадто дорогим. У цьому будинку встановлена система теплої підлоги, тому зона опалення досить велика і вимагає потужного обладнання для нормальної циркуляції води в системі.
Рішення:
Порівнявши витрати електроспоживання електрокотла та теплового насосу, а також його додаткові можливості, такі як охолодження та гаряче водопостачання, клієнт прийняв рішення на користь теплового насосу, який у 4 який в 4 рази ефективніший за електротел — мається на увазі, що на 1 кВт споживаної електроенергії тепловий насос виробляє 4,82 кВт теплової енергії, тоді як продуктивність електрокотла дорівнює 1:1.
На основі даних, отриманих від клієнта (товщина утеплення, комунікацій опалення, розміщення радіаторів та котельні) було вирішено встановити тепловий насос Raymer Ray-15DS2-EVI, якого буде цілком достатньо для опалення заданої площі.
Етапи виконаних робіт
1. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса встановлюється на відкритому повітрі для забезпечення безперебійного доступу до повітря, щоб повітря добре циркулювало через теплообмінник.
Блок був встановлений на заводській підставці з антивібраційними опорами, Для зменшення впливу вібрації на деталі та запобігання їх швидкому зносу.
Фреонову магістраль було прокладено через стіну з відповідною гумовою ізоляцією, Для захисту труб від зовнішніх пошкоджень, що може спричинити витік фреона назовні.

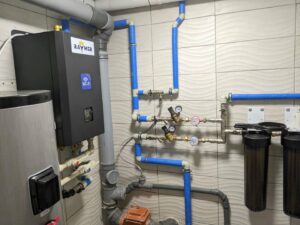

2. Монтаж гідромодуля RAY-15DS2-EVI
Внутрішній блок встановлюється на міцні кронштейни на підготовлену основу, що забезпечують міцність всієї конструкції.
Гідравлічний двигун встановлюється в котельній кімнаті поруч із електричним котлом та гребінкою теплої підлоги, щоб краще та зручніше контролювати зміни в роботи системи.
Встановлено вентилі, що перекривають циркуляцію теплоносія до гідромодуля, якщо потрібно зупинити роботу насоса для техобслуговування та увімкнути електронасос, який залишився як запасне джерело опалення.
3. Встановлення баку-накопичувача IMP 60
Бак-накопичувач дуже важливий елемент системи теплових насосів і особливо для системи теплої підлоги, щоб тепло в системі зберігалось довше при стабільній температурі, і запобігав частому включенню теплового насоса.
Бак використовується для збалансування тиску та забезпечення рівномірного розподілу теплоносія між різними контурами (опалення, гаряче водопостачання).
Бак встановлений на висоті, щоб зменшити перепад висот між гідромодулем та баком та забезпечити доступ до з’єднань при обслуговуванні системи.
Також резервуар був підключений до електричного котла, який зможе працювати в парі з баком у разі відключення ТН для технічних робіт.
4. Додаткові компоненти системи
Фільтри в системі теплового насоса відіграють важливу роль у забезпеченні її ефективної та довговічної роботи. Вони потрібні для захисту ключових компонентів системи від забруднення, механічні домішки, повітряних бульбашок та хімічних речовин , що може спричинити поломки або зниження продуктивності.
Використовується для видалення великих частинок, таких як пісок, іржа або осад, який може потрапити в систему з охолоджуючою рідиною.
Запобігають зносу насосів , клапанів та інших рухомих частин системи .
У цій системі встановлюється резервуар для розширення 10 л, як важливий елемент нагрівання, що забезпечує стабільну роботу теплового насоса, компенсує зміни об'єму теплоносія, коли його температура змінюється. Його доступність гарантує безпечну та тривалий термін експлуатації всієї системи.
Охолоджуюча рідина має можливість розширюватися при нагріванні та стисненні при охолодженні. У закритій системі без компенсаційного обсягу це може призвести до збільшення тиску, це створює ризик пошкодження труби, клапанів або теплообмінника, утворення зайвого тиску, що може спричинити надзвичайні ситуації. Розширювальний бак усуває ці проблеми , забезпечуючи простір для розширення теплоносія .
5. Налаштування роботи контролера.
Контролер є основним елементом , що забезпечує управління всіма процесами теплового насоса. Для досягнення максимальної ефективності, економії енергії та безпеки необхідно правильно налаштувати його роботу .
Правильність датчиків з'єднання була проведена, тиск і виконавчі механізми до контролера. На першому включенні було проведено автоматичну діагностику системи, щоб переконатися, що всі компоненти працюють правильно.
Налаштовано тип теплоносія . Задано температурні межі для опалення . Визначається цільова температура гарячої води в межах діапазону 40-60 °C.
Контролер налаштований для моніторингу датчиків тиску та температури, щоб уникнути перегріву, обмерзання чи інших аварійних ситуацій .
Переваги теплового насосу Raymer RAY-15DS2-EVI нового покоління
Тепловий насос Raymer RAY-15DS2-EVI має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв.м. Він забезпечує значну економію електроенергії до 80% в порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на довкілля.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільне та ефективний обігрів приміщення. Завдяки покращеній технології впорскування пару (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання у різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн у чорному кольорі, як результат новітніх розробок та досліджень у галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-15DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має найкращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету..
Зручність такої функції полягає в тому, що навіть у поїздці, ви можете завчасно включити та налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
