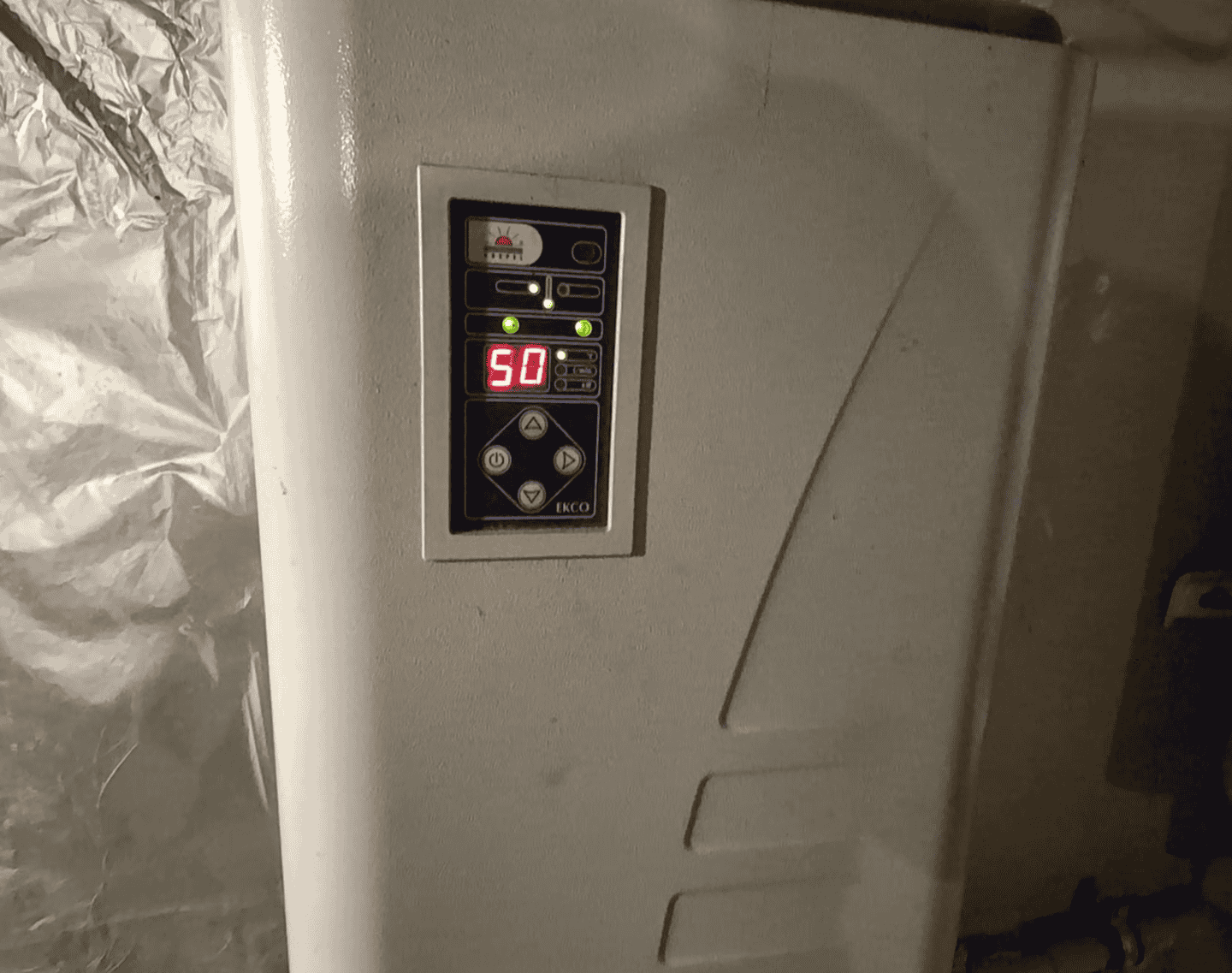

Будинок у місті Жуляни Київської області має площею 130 м² і був оснащений системою опалення на основі електричного котла. Ця схема забезпечила необхідний рівень тепла, однак були значні недоліки: високі витрати на експлуатацію через значні витрати на електроенергію, обмежена автоматизація та низька енергоефективність.

При аналізі ергономічності будинку були враховані його втрати , наявність теплої підлоги, а також можливість інтеграції нового обладнання в існуючу систему. Крім того, було оцінено приміщення котельної кімнати, зокрема, його компактність, що визначило вимоги до розмірів та розташування обладнання.

Прийнято рішення

Оптимальним варіантом стала установка теплового насоса Raymer RAY-15DS2-EVI , що забезпечує будинок теплом навіть при низьких зовнішніх температурах. Першим етапом роботи був детальний розрахунок необхідної потужності теплового насоса, що підтвердило достатністю потужність моделі на 15 кВт для покриття теплових потреб будівлі. Далі було проведено перевірку місць для встановлення зовнішніх та внутрішніх блоків, розрахована довжина фреонової магістралі та підключення до гребінь теплої підлоги .

Гідромодуль та допоміжні елементи системи розташували максимально компактно , з урахуванням обмеженого простору котельної кімнати та потреби в легкому доступі для технічного обслуговування. Також було організовано подачу та зворотний потік електрокотла , який буде діяти як циркуляційний насос.

Етапи установки

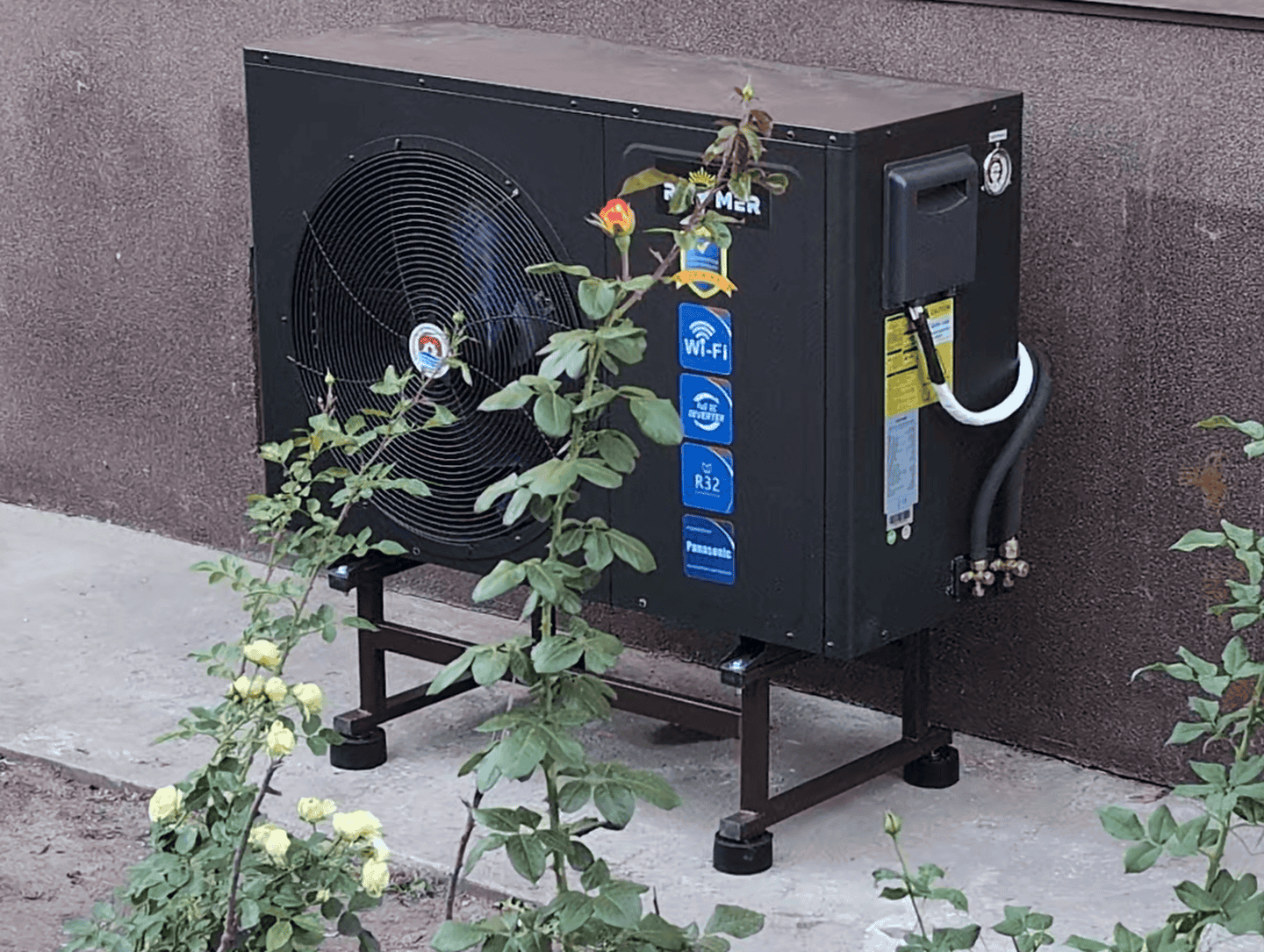

1. Монтаж зовнішнього блоку теплового насосу

Зовнішній блок теплового насоса Raymer RAY-15DS2-EVI було встановлено збоку від будинку у відкритому просторі. Цей варіант вибрано з кількох причин: Забезпечення вільного циркуляції повітря навколо теплообмінника, зручність у майбутньому технічному обслуговуванні та мінімальний вплив на появу фасаду.

Блок був встановлений на спеціальній металевій рамі з антивібраційними опорами, що гарантує стабільність обладнання та знижує рівень шуму під час роботи. Усі трубопроводи були акуратно герметичні та ізольовані для запобігання втраті тепла та захисту від впливу зовнішнього середовища. Щоб збільшити довговічність системи, конденсація додатково враховується та можливості її вільного стоку навіть у зимовий період.

Вибір місця розташування також диктується вимогами до ергономіки об'єкта: Блок не заважає руху навколо будинку, але в той же час має достатньо простору для обслуговування технічними фахівцями .

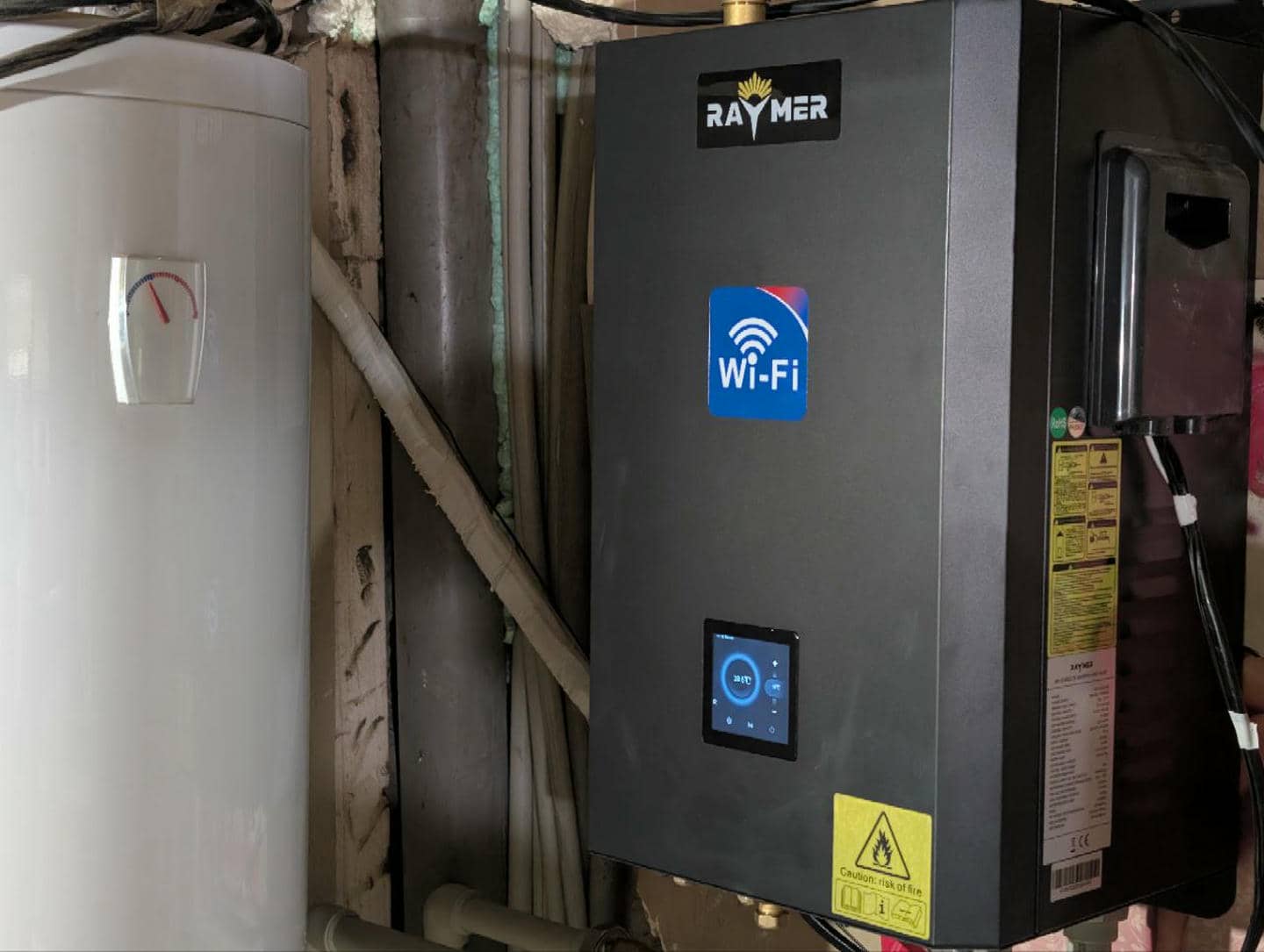

2. Монтаж гідромодуля Raymer RAY-15DS2-EVI

Установка здійснюється на стіні, при цьому блок розташований поруч із резервуаром для гарячої води.

Установка передбачає підключення гідравлічних комунікацій: подачі та зворотної лінії системи опалення . Трубопроводи виготовлені з поліпропілену. Для надійності використовуються фітинги та герметичні стики.

Електричні кабелі відображаються поверх блоку, які проходять через отвір у стіні - вони ведуть до зовнішньої одиниці та електричної панелі. Термічно ізольовані труби також видно, які проходять через стіну для з'єднання внутрішніх та зовнішніх модулів.

Установка зроблена компактною: Внутрішня одиниця фіксується на рівні за допомогою резервуара, що дозволяє зручно організовувати з'єднання та обслуговування. На передній панелі на передній панелі видно екран керуючого сенсорного контролю з індикацією режимів роботи та доступу до налаштувань.

3. Інтеграція теплового насоса з електричним котлом

Оскільки в будинку вже було змонтовано електрокотел , його вирішили залишити в системі як резервне джерело тепла та одночасно як циркуляційний насос . Цей підхід дозволяє підтримувати продуктивність системи навіть у випадках, коли тепловий насос зупиняється на сервісне обслуговування чи профілактику .

Схема роботи реалізується наступним чином:

• Тепловий насос Raymer Ray-15DS2-EVI працює як основне джерело тепла, забезпечуючи опалення та гаряче водопостачання .
• Електричний котел підключений до загального гідравлічного ланцюга і виконує функцію резервного нагрівача.
• При нормальній роботі теплового насоса електрокотел залишається в черговому режимі , але його вбудований циркуляційний насос підтримує циркуляцію теплоносія по контуру .

• Якщо тепловий насос переходить у режим обслуговування або тимчасово вимикається , Система автоматизації надає електричному котлу сигнал. У цей момент його опалення, і він автоматично бере на себе функцію нагрівання будинку.
• Перемикання між джерелами тепла відбувається повністю автоматично, що виключає потребу в втручанні користувачів.

Завдяки такій інтеграції будинок має безперервне теплопостачання : Тепловий насос забезпечує ефективність, і електричний котел - надійне страхування.

Чому тепловий насос - найкращий вибір для сучасного будинку?

В умовах постійного зростання цін на електроенергію та енергії власники будинків шукають ефективних та економічних рішень для опалення. Традиційні системи, такі як електричні котли або газові котли , хоча вони забезпечують тепло, але мають високу вартість роботи. Теплові насоси стали тією технологією , який поєднав ефективність, екологічність та автономність .

Чому саме Raymer RAY-15DS2-EVI?

Модель Raymer RAY-15DS2-EVI — це сучасний інверторний тепловий насос типу «повітря-вода» , створений для стабільної роботи навіть у холодних кліматичних умовах. Основна його перевага полягає в коефіцієнті високої ефективності (COP), що дозволяє отримувати в 3-5 разів більше теплової енергії, чим він споживає електричної . Тобто, на споживання 1 кВт електрики, система виробляє 3-5 кВт тепла для дому.

Крім того, ця модель ідеально пристосована до українського клімату: Вона здатна стабільно працювати навіть при низьких температурах, а інверторна технологія дозволяє точно регулювати продуктивність та знижувати витрати.

Чому весь світ переходить на теплові насоси ?

У більшості європейських країн, теплові насоси США та Азії вже стали стандартом для приватних будинків. Є кілька ключових причин:

Енергоефективність.
Тепловий насос дозволяє зменшити витрати на нагрівання кілька разів порівняно з електричним котлом або газовим котлом.

Екологічність.
Використання теплової енергії з повітря або землі мінімізує викиди. Це повністю відповідає сучасним екологічним тенденціям та вимогам "зеленої" енергії.

Самостійність.
Теплові насоси ідеально інтегровані з сонячними електростанціями (СЕС), що дозволяє будинку стати повністю залежним від енергії.

Довгий термін служби.
Сучасні системи розроблені протягом більше 15–20 років стабільної роботи з мінімальним обслуговуванням.

Як працює тепловий насос із сонячними електростанціями (СЕС)?

Поєднання теплового насоса з СЕС - одне з найефективніших рішень для власників приватних будинків. Сонячна станція забезпечує безкоштовну електроенергію, яку тепловий насос перетворюється в тепло для будинку. Таким чином, ви отримуєте:

• Повну незалежність від зовнішніх постачальників енергії;

• Мінімальні щомісячні витрати на опалення;

• Стабільну експлуатація обладнання навіть у години пікового навантаження.

Це насправді створює "будинок майбутнього" - комфортний, економний та незалежний .

Чому важливо встановити стабілізатор напруги?

Незважаючи на переваги СЕС, варто враховувати одну особливість — стрибки напруги , що може статися в системі. Для теплового насоса це критично, зрештою, електроніка та компресор чутливі до нестабільної напруги.

Тому рекомендується встановити високоякісний стабілізатор напруги. Він:

• Захищає обладнання від блокування;

• Запобігає зупинці в роботі через падіння електроенергії;

• продовжує термін служби всіх компонентів системи.

Без стабілізатора існує ризик дорогого ремонту або відмови теплового насоса.

Чому Raymer Ray-15DS2-EVI-найкраща альтернатива газу та електокотлу?

Економія.
Порівняно з електричним котлом, витрати на нагрівання зменшуються на 3-4 рази.

Стабільність.
Навіть з морозами до –20 ° C, система продовжує ефективно працювати.

Зручність.
Повністю автоматизована система не вимагає щоденного втручання власника.

Легка інтеграція.
Легко інтегрується в існуючу систему опалення, як і у випадку з електричним котлом у будинку в Жулянах.

Екологічність.
Використовує чисту енергію з навколишнього середовища, не забруднюючи атмосферу.

Висновок

Встановлення теплового насоса Raymer Ray-15DS2-EVI в зоні будинку 130 кв.м у м. Жуляни стали логічним кроком до енергоефективності та комфорту. Він не тільки замінив дорогий в експлуатації електрокотел , але й забезпечив стабільне , екологічне та економічне опалення .

Світ поступово відмовляється від традиційних джерел енергії, та теплові насоси стають головним рішенням у сфері опалення . У поєднанні з сонячними станціями та стабілізаторами напруги вони створюють повністю незалежну систему, яка дарує власникам упевненість у завтрашньому дні .

Raymer Ray-15DS2-EVI — це не просто обладнання. Це інвестиція в майбутнє вашого будинку , у комфорт та економію на довгі роки .
