Ціль проекту

Основна мета цього проекту полягала в тому, щоб створити енергоефективну та автономну систему опалення для нового приватного будинку. Власники розглянули два варіанти: встановлення електричного котла або теплового насоса. Вибір на користь теплового насоса Ray-15MN був обумовлений його високою ефективністю, можливістю працювати при низьких температурах та значна економія при витратах на електроенергію порівняно з традиційним електричним котлом.

Аналіз конструкції будинку

Будинок, в якій була встановлена ​​система опалення, має сучасний енергоефективний дизайн:

• Зовнішні стіни: утеплені, з використанням паропроникної вітрозахисної мембрани STROTEX BASIC, що забезпечує надійний захист від втрати тепла та зовнішніх факторів.

• Фундамент і підлога: утеплені для мінімізації теплових втрат .

• Вікна та двері: сучасні герметичні рішення , що додатково підвищує енергоефективність будівлі.

Це покриття сприяє ефективному обслуговуванню тепла в холодному періоді та зменшенням навантаження на систему опалення.

Вибір та встановлення теплового насоса

Враховуючи теплові характеристики будівлі, оптимальним рішенням став тепловий насос типу «моноблок» RAY-15MN . Основні переваги цього пристрою:

✔ Висока продуктивність - потужність 15 кВт дозволяє повністю забезпечити потреби будинку в опаленні та гарячому водопостачанні .
✔ Широкий температурний діапазон роботи - здатний ефективно функціонувати при температурі до -25°C.
✔ Енергоефективність - Значна економія енергії порівняно з електричним котлом.
✔ Автономна робота - Оснащений сучасними контролерами, що дозволяє підтримувати комфортну температуру без постійного втручання користувача.

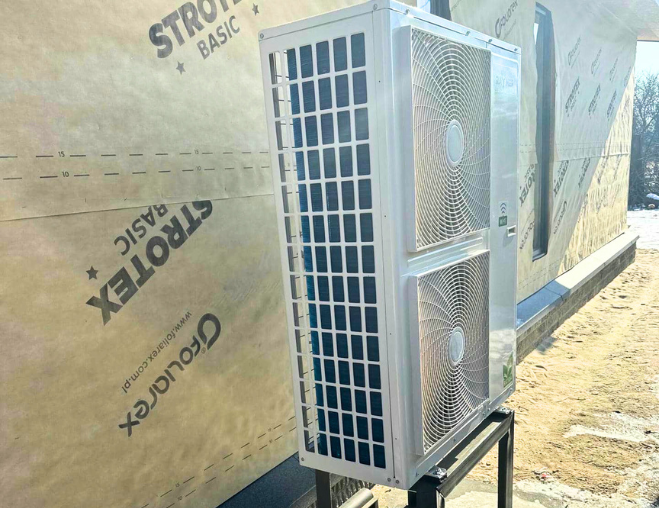

1. Монтаж зовнішнього блоку

Зовнішній блок теплового насоса RAY-15MN було встановлено на спеціальній металевій підставці, що забезпечує надійну фіксацію та захист від механічних пошкоджень. Підставка виготовлена ​​з металевого профілю та встановлена ​​на бетонній основі, що гарантує його стабільність навіть при вібрації під час роботи пристрою.

Основні особливості встановлення:

✔ Оптимальна висота розміщення - уникає контакту з ґрунтом, що знижує ризик замерзання конденсату та накопичення снігу.
✔ Анти-вібраційні елементи - надаються для зменшення шуму та додаткового захисту від механічного впливу.
✔ Захист труб – мідні фреонові магістралі та електричні комунікації акуратно підведені до корпусу через стіну будинку , ізольовані та зафіксовані монтажною піною . Це захищає систему від зовнішніх факторів, наприклад, вітер, опади та низькі температури.
✔ Навіс над блоком - будівництво будівлі передбачає захисний навіс, що запобігає снігу та дощу безпосередньо на корпусі пристрою.

Цей метод установки надає міцність, ефективну робота і зручний доступ для обслуговування теплового насоса.

2. Установка накопичувального бака Raymer IMP 60 і підключення до теплого колектора підлоги

На фотографії показана система опалення, що включає накопичувальний бак Raymer IMP 60 (теплоакумулятор) і підключення до теплого колектора підлоги. Така система дозволяє ефективно накопичувати та розподіляти тепло, забезпечуючи стабільне обігрів приміщення .

Встановлення резервуара для зберігання

Накопичувальний резервуар встановлений на піднесенні з надійною фіксацією. Корпус бака має теплоізоляційне покриття для мінімізації тепловтрат .

До бака підведено :

• Магістральні труби подачі та зворотного потоку теплоносія , які з'єднують його з джерелом тепла – тепловим насосом.

• Розширювальний бак, який компенсує теплове розширення рідини та підтримує стабільний тиск в системі.

• Система безпеки, включаючи запобіжний клапан та контрольну групу тиску.

Для підключення використовуваного поліпропілен та металеві пластичні труби з якісними фітингами .

З'єднання з колектором теплої підлоги

Розподільний колектор теплої підлоги встановлений нижче рівня бака для ефективного розподілу теплоносія. Він складається з подає та зворотного колекторів , до яких з'єднані окремі контури нагріву.

Підключення колектора до бака виконано через :

• Циркуляційний насос, що забезпечує стабільний рух теплоносія .

• Запірну арматуру , що дозволяє регулювати потоки та відключати окремі контури для обслуговування .

• Балансувальні клапани , які допомагають налаштувати рівномірний розподіл тепла між зонами.

Система встановлений відповідно до технічних стандартів, що гарантує її ефективність та довговічність . Накопичувальний бак дозволяє накопичувати надлишкове тепло , знижуючи навантаження на основне джерело опалення та забезпечуючи стабільне обігрів через теплу підлогу .

3. Встановлення резервуара з гарячою водою Raymer DHWP 200 L)

На фотографії показано інсталяцію бака гарячого водопостачання (ГВП), який встановлений у вертикальному положенні на скелях. Бак має термоізоляційний корпус , що мінімізує тепловтрати і дозволяє підтримувати стабільну температуру води .

До бака підведено основні контури :

• Холодна вода через блакитну труба.

• Гаряча вода через червону трубу.

• Контур рециркуляції.

Вхід холодної води оснащений в зворотному клапані, що запобігає змішуванню потоків .

Підключення резервуара до системи опалення:

• Подавальна та зворотна труби транспортують теплоносій від теплового насосу .

• Вбудований теплообмінник забезпечує ефективне нагрівання води внаслідок циркуляції теплоносія.

Елементи безпеки системи:

• Розширювальний бак, компенсує розширення води під час опалення, запобігаючи надмірному тиску .

• Запобіжний клапан, бак, що захищає від перевищення допустимого рівня тиску .

• Автоматизація, що керує температурою води , контролюючи процес нагрівання та підтримуючи задані параметри .

Бак ГВП інтегрований в систему теплої підлоги та загального опалення, дозволяє оптимально розподілити тепло по різним кімнатах. Така конфігурація забезпечує стабільне постачання гарячої води і енергоефективність використання теплової енергії. Встановлення проводиться з урахуванням технічних стандартів та правил безпеки, які гарантують довговічність та надійність роботи системи .

Що отримав замовник, встановивши тепловий насос Raymer RAY-15MN (220V)?

Встановивши тепловий насос Raymer RAY-15MN (220V), замовник отримав цілу низку переваг:

Комфортні умови протягом усього року: Тепловий насос забезпечує ефективне опалення взимку та охолодження влітку, що дозволяє підтримувати комфортну температуру у приміщенні протягом усього року.

Видима економія коштів: Raymer RAY-15MN використовує відновлювану енергію з навколишнього середовища (з повітря), що дозволяє значно знизити витрати на електроенергію в порівнянні з традиційними системами опалення та кондиціювання. Окупність усіх витрат на встановлення даного теплового насоса становить до 2-3 років.

Екологічність: Використання теплового насосу знижує викиди вуглекислого газу, що робить цю систему екологічно безпечною. Це важливо для тих, хто прагне зменшити свій екологічний слід.

Зручність та автоматизація: Насос оснащений сучасними системами керування, які дозволяють легко налаштовувати роботу системи за допомогою пульту. Це робить експлуатацію системи дуже зручною.

Надійність та довговічність: Високоякісні компоненти, використані в Raymer RAY-15MN, забезпечують тривалий термін служби та надійну роботу навіть у складних умовах.

Низький рівень шуму: Тепловий насос працює досить тихо, що підвищує комфорт у приміщенні, особливо вночі.

Відсутність потреби у додатковому паливі: На відміну від традиційних систем, працюючих на газі чи нафтопродуктах, цей тепловий насос не потребує додаткового палива, що знижує експлуатаційні витрати та робить систему безпечною у використанні.

Висновок

Таким чином, встановлення теплового теплового насоса Raymer Ray-15MN у приватному будинку дозволило клієнту значно зменшити витрати на опалення, підвищити комфорт проживання та забезпечити екологічно чисте опалення.

Завдяки професійному підходу та високоякісному обладнанню, клієнт може бути впевнений у надійній та безперебійній роботі системи опалення протягом багатьох років.
