Проектне завдання
Житель села Рясне Руське, Львівської області, звернувся із проханням підібрати обладнання для опалення свого будинку площею 110 м². м. У будинку встановлені радіатори, було завдання забезпечити гаряче водопостачання для сім'ї з 4 людей.
Рішення
Зваживши всі можливості замовника, ергономічність будинку, утеплення прийнято рішення встановити інверторний тепловий насос Raymer RAY-10DS1-EVI потужністю 10 кВт, який відрізняється високою ефективністю та суттєво скорочує витрати на електроенергію.
Завдяки високому коефіцієнту енергоефективності 3,6 даний тепловий насос майже в 4 рази знижує витрати на комунальні платежі.
Виконаний обсяг робіт
Процес встановлення теплового насоса Raymer RAY-10DS1-EVI у приватному будинку площею 110 м². м, складався з кількох етапів, кожен з яких був детально продуманий та ретельно виконаний.
1. Розрахунок обладнання на основі теплових можливостей будинку.
Будинок замовника зовні утеплений пінопластом завтовшки 50 мм, що створює хороші термозберігаючі можливості. Враховуючи, що температура взимку у західних регіонах може опускатися до -20°С, ухвалено рішення встановити інверторний тепловий насос, який легко адаптується до різкої зміни температури, не втрачаючи при цьому тепловіддачу..

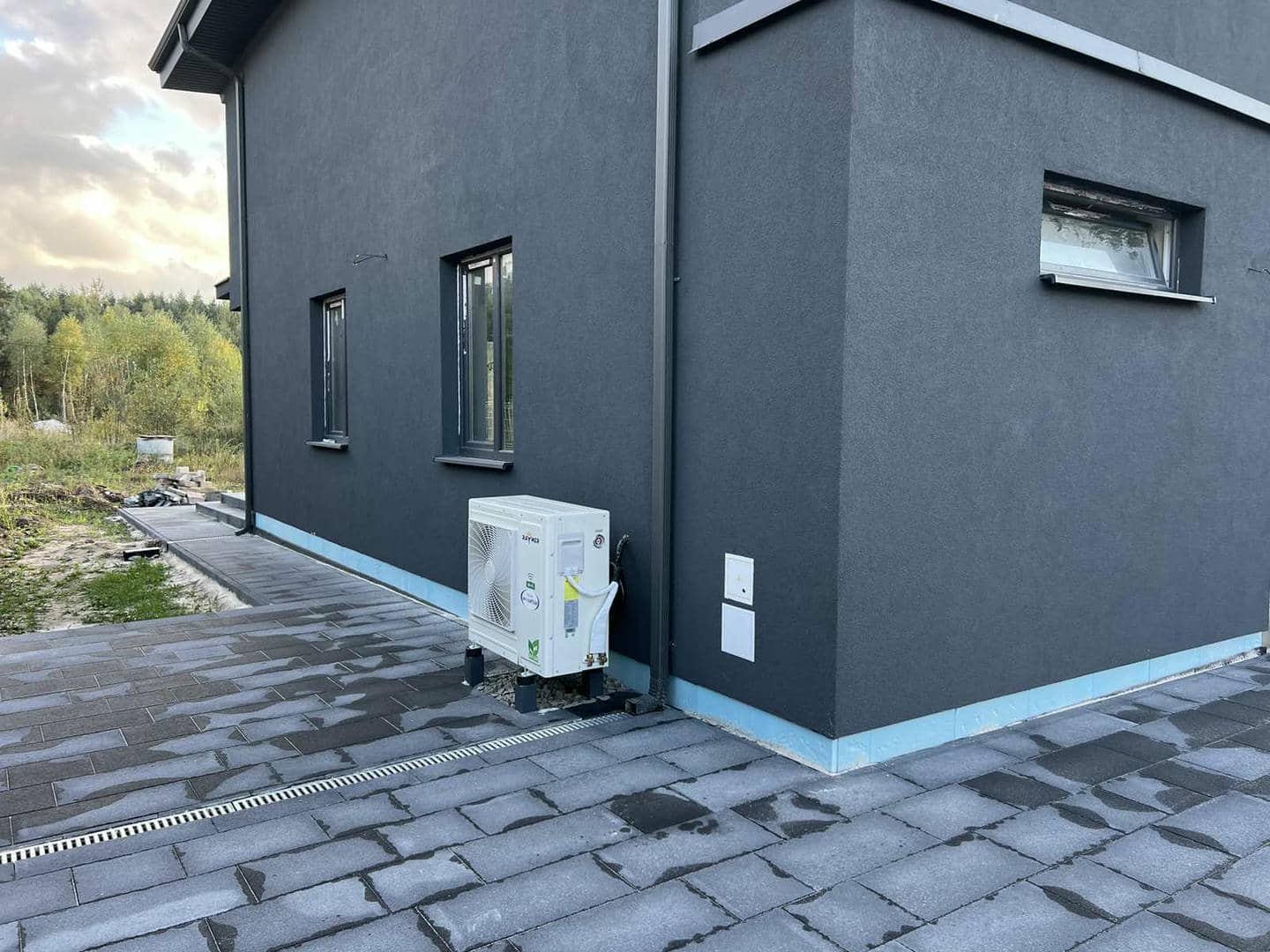

2. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса було встановлено на бетонні стовпчики., які забезпечують стійкість конструкції блоку, а також антивібраційні ніжки для зменшення вібрацій від поверхні землі під час роботи компресора та вентилятора.
Було враховано розташування зовнішнього блоку для забезпечення оптимального функціонування та зручності обслуговування, а також безперебійний доступ до повітря для надійної роботи вентилятора.
Магістраль теплового насоса була змонтована з дотриманням усіх необхідних технічних стандартів та рекомендацій виробника.

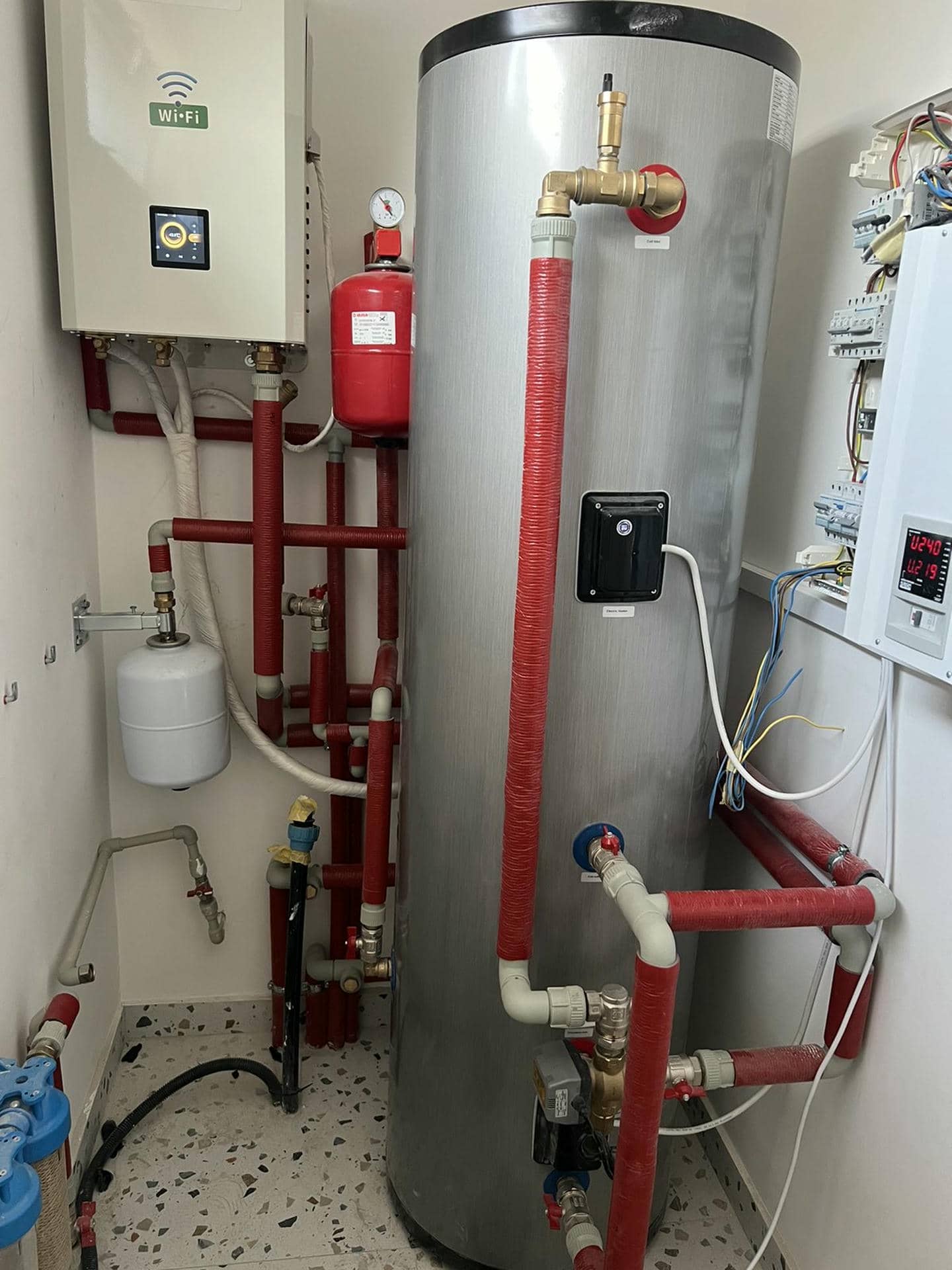

3. Монтаж внутрішнього блоку
Незважаючи на обмежене місце в котельні, внутрішній блок вдалося компактно розмітити разом з баком ГВП та іншими допоміжними компонентами системи. (баками-розширювачами та стабілізатором).
Гідромодуль встановлений на підготовлену поверхню на міцні кронштейни для забезпечення стійкості конструкції та інших з'єднань.
До блоку було підключено бак гібрид, який акумулює теплоносій для системи опалення та гаряче водопостачання для побутових потреб.
4. Підключення бака-гібрида для ГВП
Підключення бака гібриду Raymer є важливим етапом в інтеграції системи опалення та гарячого водопостачання до теплового насосу. Гібридний бак забезпечує зберігання та ефективний розподіл теплової енергії, використовуючи як джерело енергії тепловий насос, так і, за необхідності, додатковий електричний нагрівач.
Вхідні та вихідні патрубки підключені до теплообмінника теплового насоса, який забезпечує циркуляцію теплоносія в системі для нагрівання води.
Встановлено триходовий клапан для перемикання теплоносія між системою опалення та баком, коли пріоритет віддається нагріву води.
Вихід із бака підключається до системи ГВП будинку для подачі нагрітої води до кранів або інших точок використання.
У гібридному баку встановлено електричний нагрівач, який активується у випадках, коли теплового насоса недостатньо для досягнення бажаної температури води.
Він може працювати в автоматичному режимі, включаючись при зниженні температури в баку нижче заданого рівня.
5. Підключення стабілізатора напруги
Також передбачено встановлення системи стабілізації напруги під час відключення світла. Це особливо важливо для захисту теплового насосу, оскільки можливі коливання електроенергії можуть призвести до передчасного зношування або навіть виходу з ладу обладнання.
Незважаючи на те, що тепловий насос зараз працює без проблем, встановлення стабілізатора забезпечить додатковий рівень безпеки та дозволить уникнути ризиків пошкодження системи.
Таким чином, стабілізація напруги стане важливою інвестицією для тривалої та безперебійної роботи як теплового насоса, так і всієї системи опалення, знижуючи ймовірність аварійних ситуацій та ремонтів.
6. Тестування та налаштування системи
Після завершення монтажу було проведено ретельну перевірку всієї системи. Фахівці протестували роботу теплового насоса у різних режимах, налаштували параметри для оптимальної роботи та переконалися у правильності підключень та функціонуванні всіх компонентів.
7. Інструктаж клієнта
Після завершення всіх робіт фахівці провели докладний інструктаж для клієнта щодо використання та обслуговування теплового насоса. Клієнт отримав усі необхідні знання для ефективного використання нової системи опалення та економії на витратах на енергію.
Особливості теплового насоса Raymer RAY-10DS1-EVI:
Економія електроенергії
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії в порівнянні з традиційними методами. Це відбувається завдяки використанню тепла з довкілля для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку та при цьому знижуючи електроспоживання.
Екологічна чистота
Особливу увагу слід приділити екологічній чистоті теплового насосу. Використання фреону R410a робить його екологічно безпечним варіантом. Зниження викидів CO2 допомагає у боротьбі зі зміною клімату та робить насос більш стійким до екологічних викликів.
Безшумна робота та комфорт:
Тепловий насос Raymer має безшумну роботу, що дозволяє його використання у різних житлових приміщеннях, не порушуючи комфорту.
Вбудована функція охолодження у стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
Інверторна технологія
Інверторна технологія теплового насосу дозволяє регулювати потужність насоса в залежності від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному та комфортному обігріві, а також у додатковій економії енергії.
Технологія EVI
Технологія EVI (Enhanced Vapor Injection) у тепловому насосі Raymer RAY-10DS1-EVI — це вдосконалена функція, яка підвищує ефективність та продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює за рахунок упорскування додаткової пари в процес стиснення, що дозволяє тепловому насосу підтримувати більш високий рівень ефективності навіть при роботі в холодніших кліматичних умовах.
У стандартному тепловому насосі при зниженні температури зовнішнього повітря, як правило, знижується. Однак при використанні технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та впорскування додаткової пари. В результаті підвищується теплова потужність та ефективність, що робить тепловий насос більш придатним для роботи у зимових умовах.
Віддалений доступ через Wi-Fi
Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом та моніторити його роботу за допомогою смартфона або комп'ютера з будь-якої точки, де є доступ до Інтернету.
Надійність та довговічність
Тепловий насос Raymer RAY-10DS1-EVI спліт-система, відрізняється високою надійністю та довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання.
Досвід використання насоса підтверджується позитивними відгуками користувачів, які відзначають стабільність роботи та рівень комфорту, що забезпечується цим обладнанням.
Що отримав замовник, встановивши тепловий насос Raymer RAY-10DS1-EVI?
Встановивши тепловий насос RAY-10DS1-EVI, замовник отримав цілу низку переваг:
Комфортні умови протягом усього року: Тепловий насос забезпечує ефективне опалення взимку та охолодження влітку, що дозволяє підтримувати комфортну температуру у приміщенні протягом усього року.
Видима економія коштів: RAY-10DS1-EVI використовує відновлювану енергію з навколишнього середовища (з повітря), що дозволяє значно знизити витрати на електроенергію в порівнянні з традиційними системами опалення та кондиціювання. Окупність усіх витрат на встановлення даного теплового насоса становить до 2-3 років.
Екологічність: Використання теплового насосу знижує викиди вуглекислого газу, що робить цю систему екологічно безпечною. Це важливо для тих, хто прагне зменшити свій екологічний слід.
Зручність та автоматизація: Насос оснащений сучасними системами керування, які дозволяють легко налаштовувати роботу системи за допомогою пульту. Це робить експлуатацію системи дуже зручною.
Надійність та довговічність: Високоякісні компоненти, використані в RAY-10DS1-EVI, забезпечують тривалий термін служби та надійну роботу навіть у складних умовах.
Низький рівень шуму: Тепловий насос працює досить тихо, що підвищує комфорт у приміщенні, особливо вночі.
Відсутність потреби у додатковому паливі: На відміну від традиційних систем, працюючих на газі чи нафтопродуктах, цей тепловий насос не потребує додаткового палива, що знижує експлуатаційні витрати та робить систему безпечною у використанні.
Висновок
Таким чином, встановлення теплового насоса RAY-10DS1-EVI в приватному будинку в c. Рясне-Руське дозволило клієнту значно скоротити витрати на опалення, підвищити комфорт проживання та забезпечити екологічно чисте опалення.
Завдяки професійному підходу та високоякісному обладнанню, клієнт може бути впевнений у надійній та безперебійній роботі системи опалення протягом багатьох років.
