Ціль проекту:

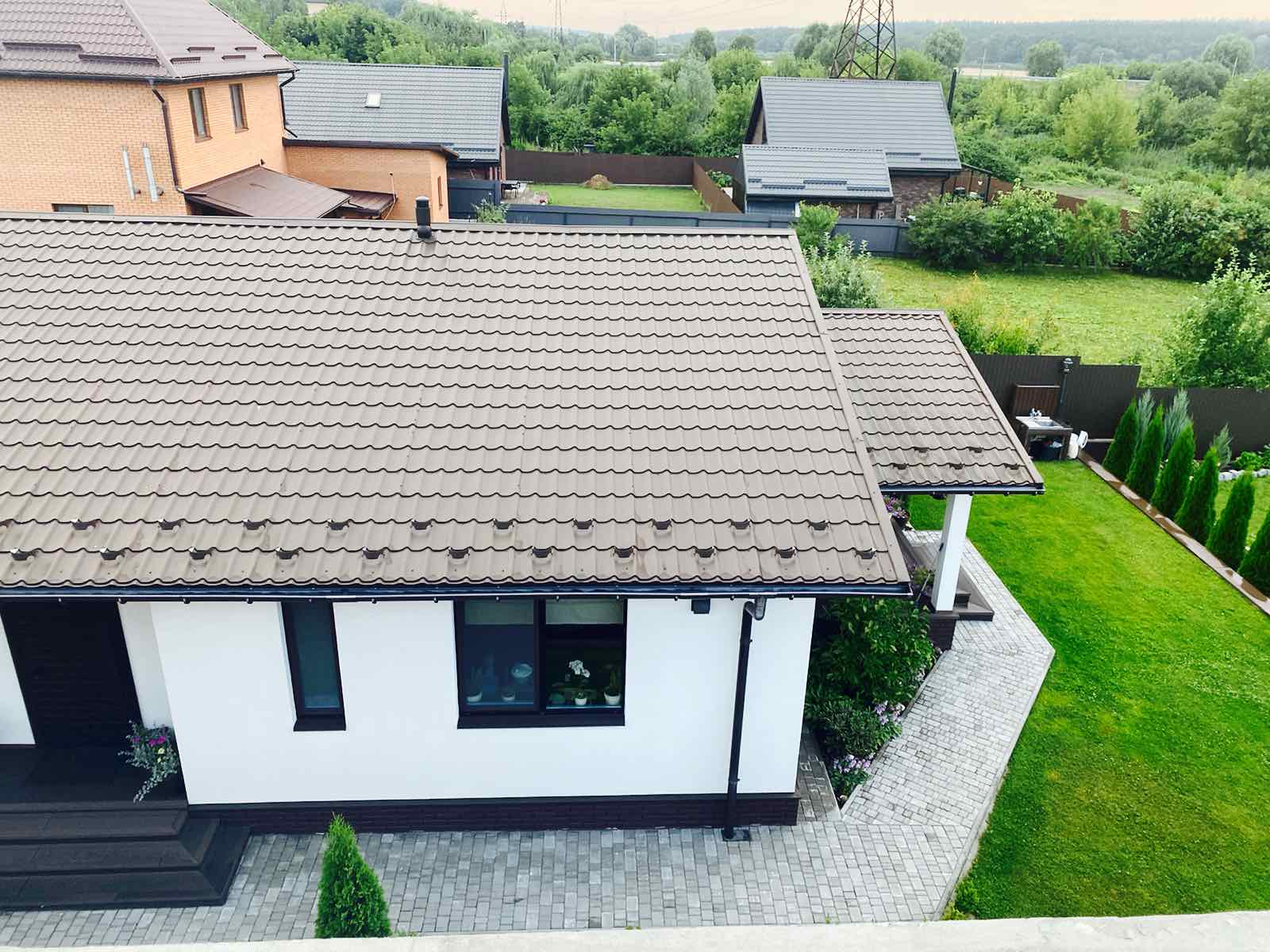

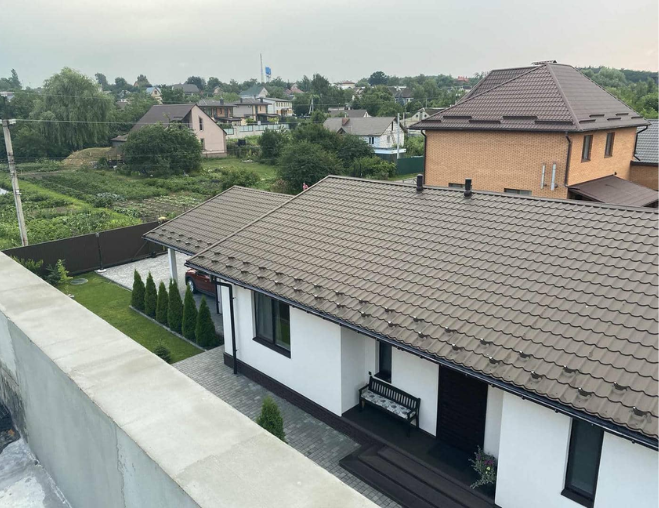

Головним завданням була організація опалення для будинку на 130 м² більш економічне без втрати його ефективності. Попередньо вже було встановлено електрокотел у будинку, але опалення такої площі стало надто дорогим, тому постало питання заміни на більш ефективну альтернативу.
Рішення:
На основі даних, отриманих від клієнта (товщина утеплення, комунікацій опалення, розміщення радіаторів та котельні) було ухвалено рішення встановити тепловий насос Raymer RAY-13DS2-EVI, якого буде цілком достатньо для опалення заданої площі. Даний тепловий насос хороша заміна електрокотла, так як він здатний працювати в 5 раз ефективніше, виробляючи 4,9 кВт на 1 кВт споживання, тоді як електрокотел працює в діапазоні 1:1.
Етапи виконаних робіт

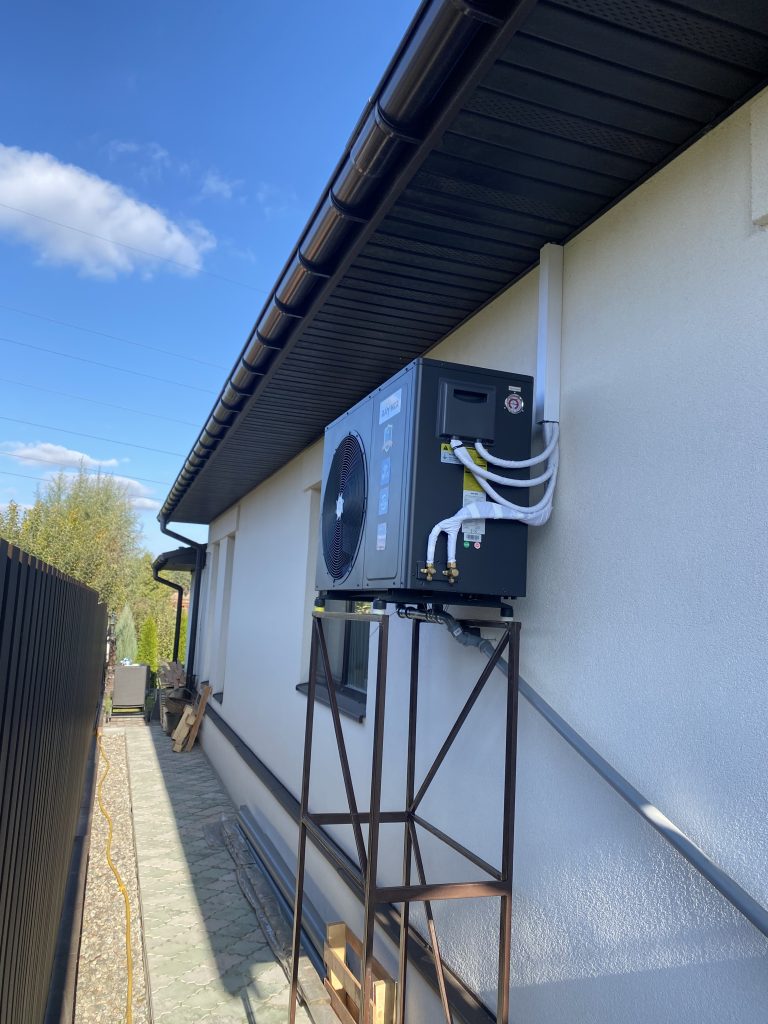

1. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса встановлений на самостійно зварену підставку та антивібраційні ніжки, для зменшення впливу вібрації від бетонної поверхні при роботі компресора та вентилятора.
Зовнішній блок було важливо встановити на відкритому повітрі, щоб він мав доступ до повітря, що забезпечувало б достатню вентиляцію та не заважало руху повітря через теплообмінник. Саме тому зовнішній блок встановлений на підвищенні, щоб паркан не перешкоджав доступу повітря до зовнішнього блоку.
2. Монтаж гідромодуля RAY-15DS2-EVI
Після монтажу зовнішнього блоку важливим етапом є встановлення гідромодуля.
Важливо було встановити блок на міцні кронштейни, щоб забезпечити стійкість конструкції та монтажу всієї системи.
Фреонові труби підключені та ізольовані з урахуванням усіх параметрів для збереження цілісності труби.
Усі з'єднання компактно змонтовані, тому що місце в котельні дуже обмежене.
Фреонова магістраль прокладена через стіну та ізольована каучуковою стрічкою для захисту від зовнішніх пошкоджень..

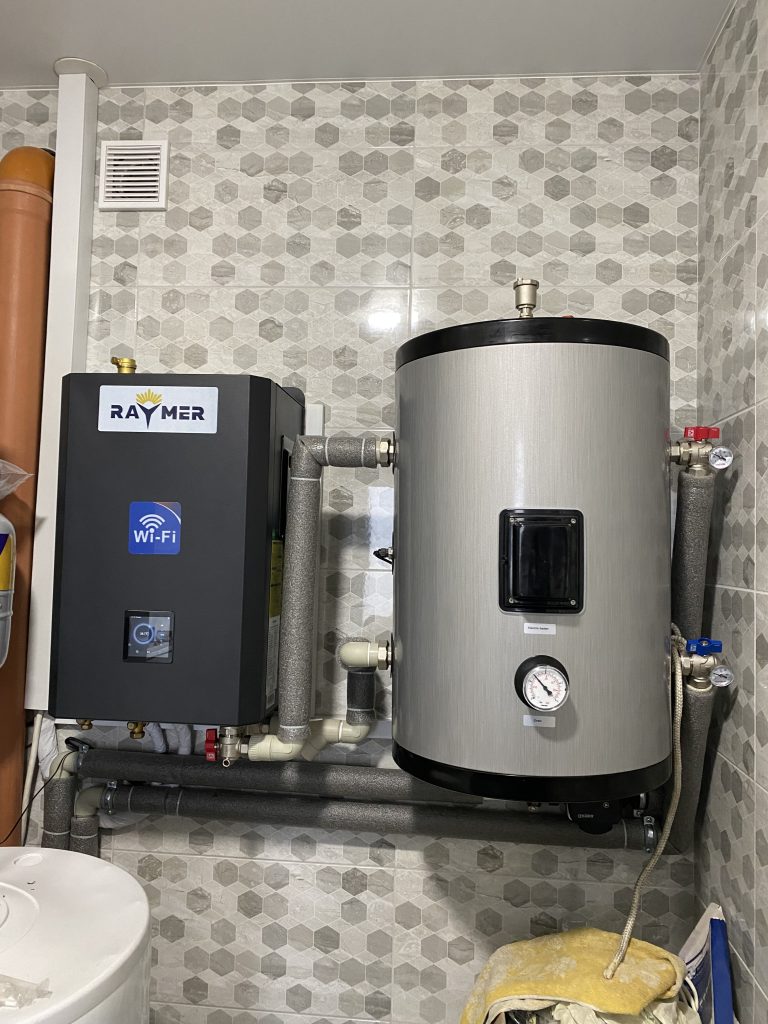

3. Встановлення бака-накопичувача
Бак-накопичувач на 60 л був встановлений біля гідромодуля на підвищенні, щоб заощадити місце в котельні та компактно розмістити з'єднання, щоб вони не заважали обслуговуванню гідромодуля та бака.
Буферна ємність забезпечує накопичення тепла, знижує частоту включення насоса та допомагає підтримувати стабільну температуру в системі.
Акумулююча ємність виконує роль накопичувача теплоносія і у разі відключення теплового насоса зможе тримати тепло ще кілька годин.

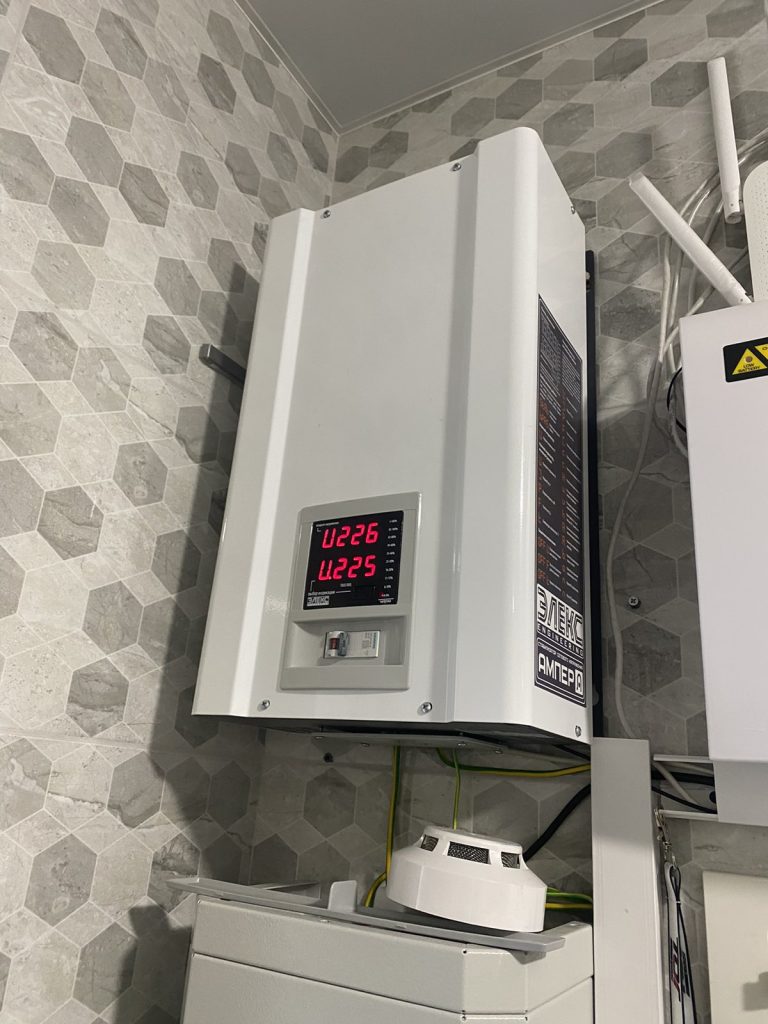

4. Підключення стабілізатора напруги
Для стабільної та безпечної роботи теплового насоса встановлено стабілізатор напруги Елекс Ампер, що захищає систему від коливань напруги та інших можливих збоїв у електропостачанні.
У разі періодичних вимкнень електрики, стабілізатор напруги дуже важливий для системи опалення, яка працює від генератора або акумуляторів. Це гарантує безперебійну роботу теплового насоса та захищає його від можливих поломок.
4. Налаштування контролера
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника та конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
На основі даних він регулює роботу компонентів теплового насоса для досягнення оптимальної ефективності та підтримання заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
Система контролює роботу теплового насоса щодо можливих аварійних ситуацій. У разі таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Контролер оснащений функцією пам'яті, яка дозволяє зберігати налаштування та параметри навіть у разі вимкнення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
Контролер керує роботою водяного насоса, вентилятора, електричних нагрівачів та клапанів. Залежно від режиму роботи (опалення, охолодження або підготовка гарячої води), він автоматично вмикає або вимикає ці компоненти, забезпечуючи оптимальну роботу системи.
Переваги теплового насоса Raymer RAY-13DS2-EVI нового покоління
Тепловий насос Raymer RAY-13DS2-EVI має потужність 13 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 120 кв.м. Він забезпечує значну економію електроенергії до 80% в порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 та позитивно впливає на довкілля.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільне та ефективний обігрів приміщення. Завдяки покращеній технології впорскування пару (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання у різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн у чорному кольорі, як результат новітніх розробок та досліджень у галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-13DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин в порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету..
Зручність такої функції полягає в тому, що навіть у поїздці, ви можете завчасно включити та налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
