Завдання
Модернізація системи опалення в приватному будинку, де до цього опалення здійснювалося електрокотлом. Будинок повністю забезпечується електроенергією від сонячних батарей, встановлених на даху. Головна мета — підвищення ефективності системи опалення та зниження витрат на електроенергію.
Рішення
В рамках модернізації було встановлено тепловий насос Raymer RAY-18DS1-EVI (380V), який інтегрований у існуючу систему опалення. Устаткування підключене до буферної ємності та бака ГВП для забезпечення оптимального розподілу тепла в системі. Це рішення дозволило значно знизити енергоспоживання та підвищити комфорт у будинку в зимовий період, використовуючи екологічно чисту енергію від сонячних панелей.
1. Монтаж наружного блока теплового насоса RAY-18DS1-EVI (380V)

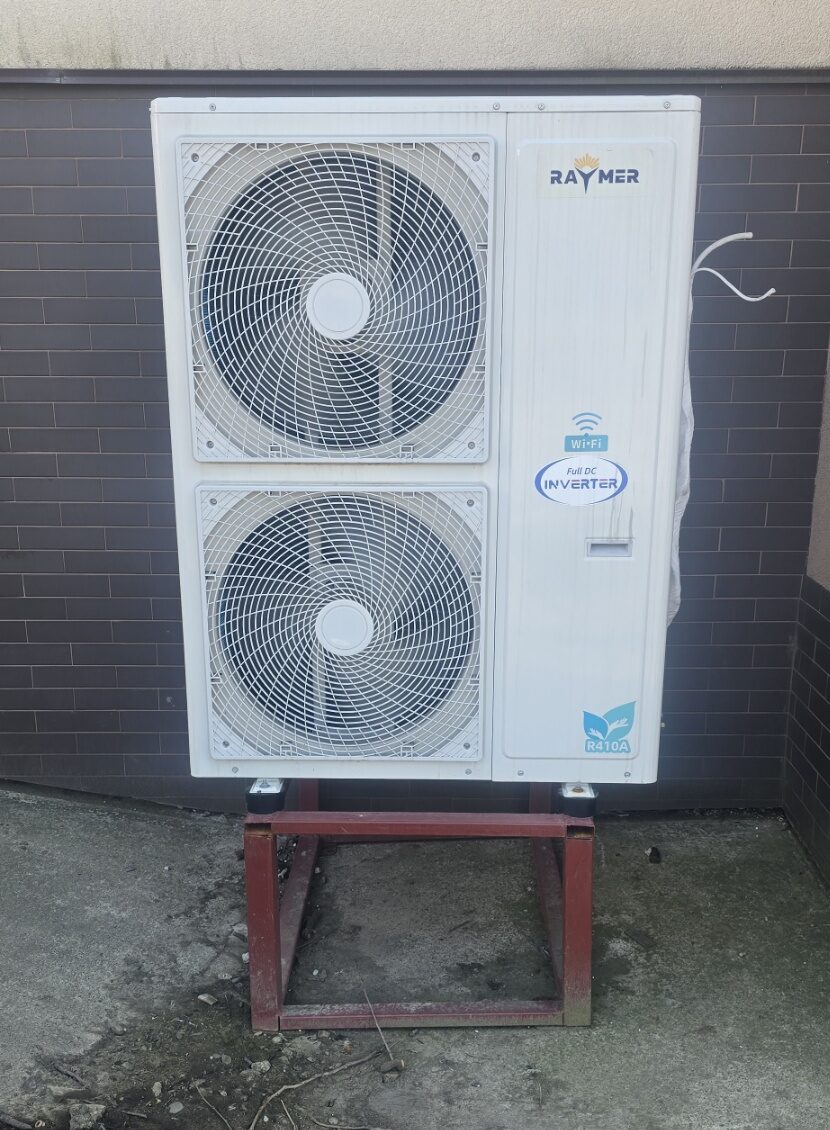

Зовнішній блок теплового насоса Raymer RAY-18DS1-EVI (380V) був встановлений на міцній металевій підставці, яка забезпечує надійну фіксацію та стійкість обладнання. Металева конструкція має антикорозійне покриття, що гарантує довговічність та стійкість до зовнішніх впливів. Між опорними точками було встановлено віброізоляційні подушки, що знижують рівень шуму та вібрацій під час роботи насоса.
При монтажі особливу увагу було приділено ізоляції трубопроводів. Усі з'єднання на холодоагентній трасі герметично ізольовані спеціальним матеріалом, який запобігає тепловтратам . Для підвищення стійкості до зовнішніх умов застосовано фольговану ізоляцію , яка також захищає від ультрафіолетового випромінювання. Місця входу труб у стіну додатково оброблені герметиком для запобігання попаданню вологи та втрат тепла.
2. Монтаж внутрішнього блоку теплового насоса RAY-18DS1-EVI (380V)

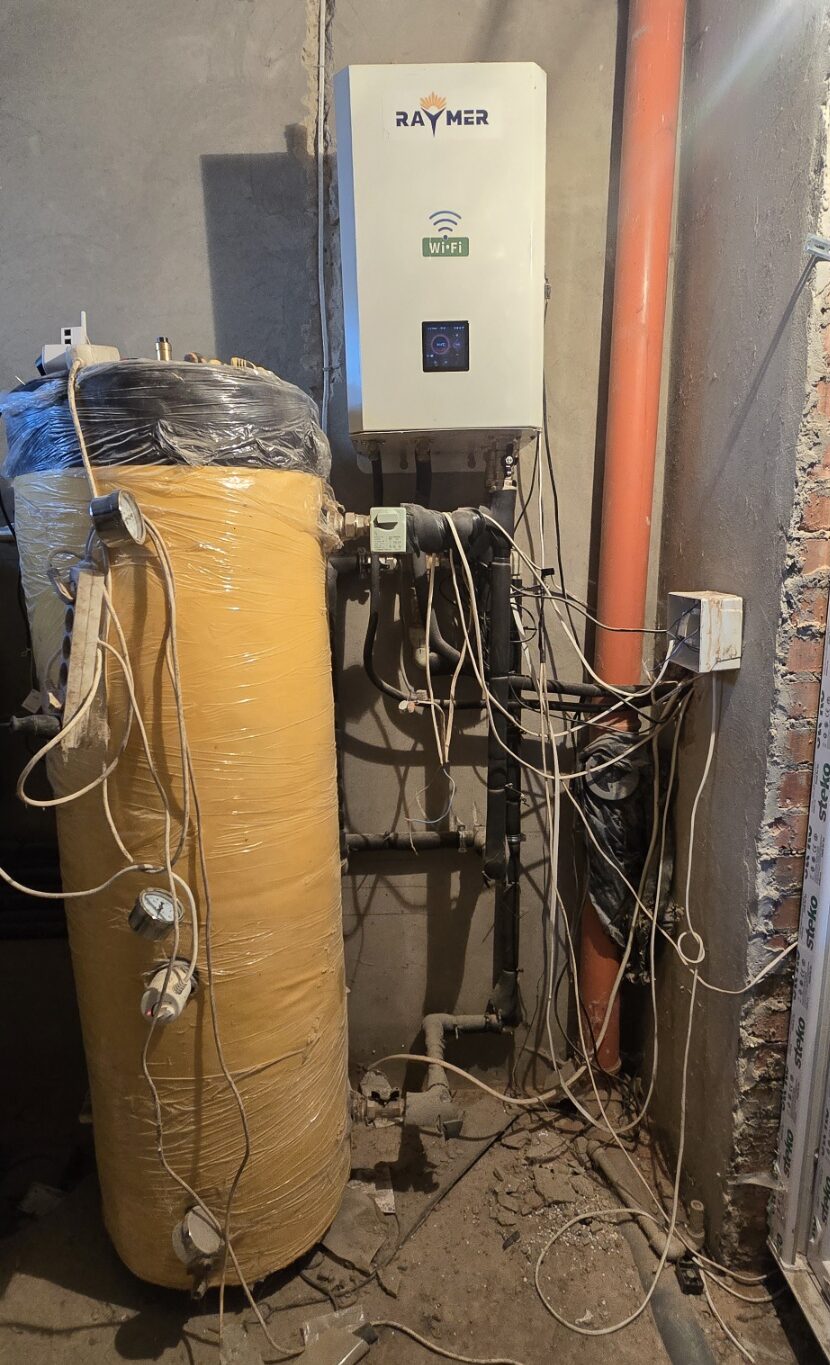

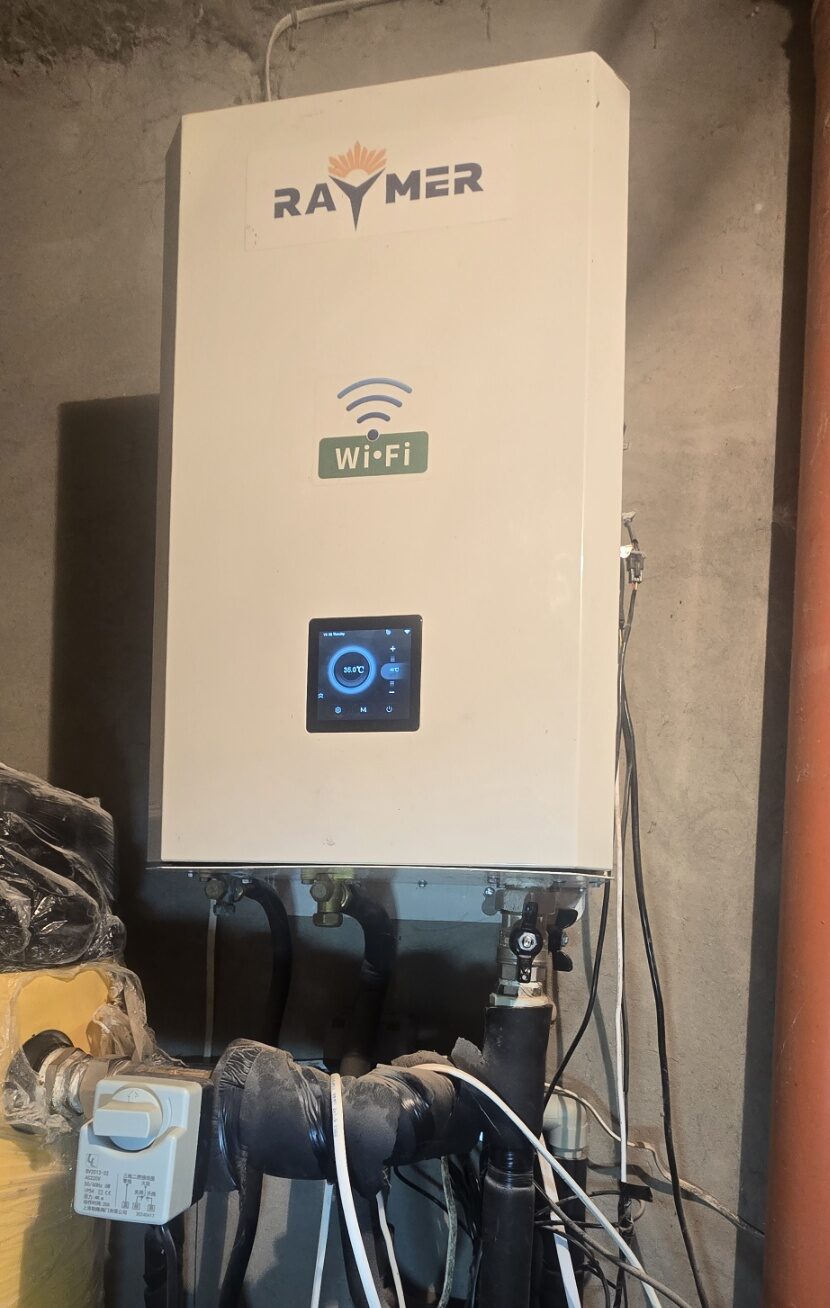

Гидромодуль теплового насоса Raymer RAY-18DS1-EVI (380V) був встановлений у технічному приміщенні, що забезпечує зручний доступ для обслуговування та контролю роботи системи. Устаткування закріплене на стіні на спеціальних кронштейнах, що гарантує його надійну фіксацію та зменшує вібрацію під час роботи.
Підключення гідромодуля виконано з використанням надійних трубопроводів із попередньою ізоляцією для мінімізації тепловтрат. Всі з'єднання ретельно герметизовані, що виключає можливість протікання та сприяє стабільній роботі системи. Для захисту від замерзання у зимовий період застосовано утеплення контурів, яке посилене фольгованою ізоляцією.
У системі також реалізовано підключення до бака-накопичувача, що забезпечує постійний запас гарячої води та підвищує ефективність обігріву. Для правильного розподілу водних потоків встановлюються циркуляційні насоси та закриті клапани, забезпечення оптимального тиску та рівномірного розподілу тепла по всій системі.
Крім того, підключена система управління з можливістю віддаленого моніторингу та налаштування параметрів через Wi-Fi, що дозволяє керувати роботою теплового насоса навіть на відстані.
3. Підключення буферної ємності
Буферна ємність, який інтегрується в систему з тепловим насосом Raymer Ray-18DS1-EVI (380V), була встановлена в технічному приміщенні поруч із гідромодулем . Ємність підключена до основного контуру нагріву для забезпечення стабільної циркуляції теплоносія та компенсації для теплових вібрацій. Це рішення дозволяє підтримувати оптимальний режим температури навіть із змінними навантаженнями на систему.
Підключення виконано за допомогою надійних металопластикових труб , які були попередньо ізольовані для зменшення втрати тепла. Усі стики герметизовані спеціальними ущільнювачами та армовані хомутами для запобігання протіканню . Вхід та вихід буферної ємності оснащені запірними кранами , що дозволяє оперативно відключати її від загальної системи за необхідності технічного обслуговування чи ремонту .
Крім того, система передбачає встановлення термометрів та вимірювань для моніторингу температури та тиску в буферній ємності, що забезпечує надійний моніторинг роботи. Це гарантує стабільну роботу системи, продовжує свій ресурс і підвищує загальну ефективність опалення в будинку.
4. Підключення бака ГВП

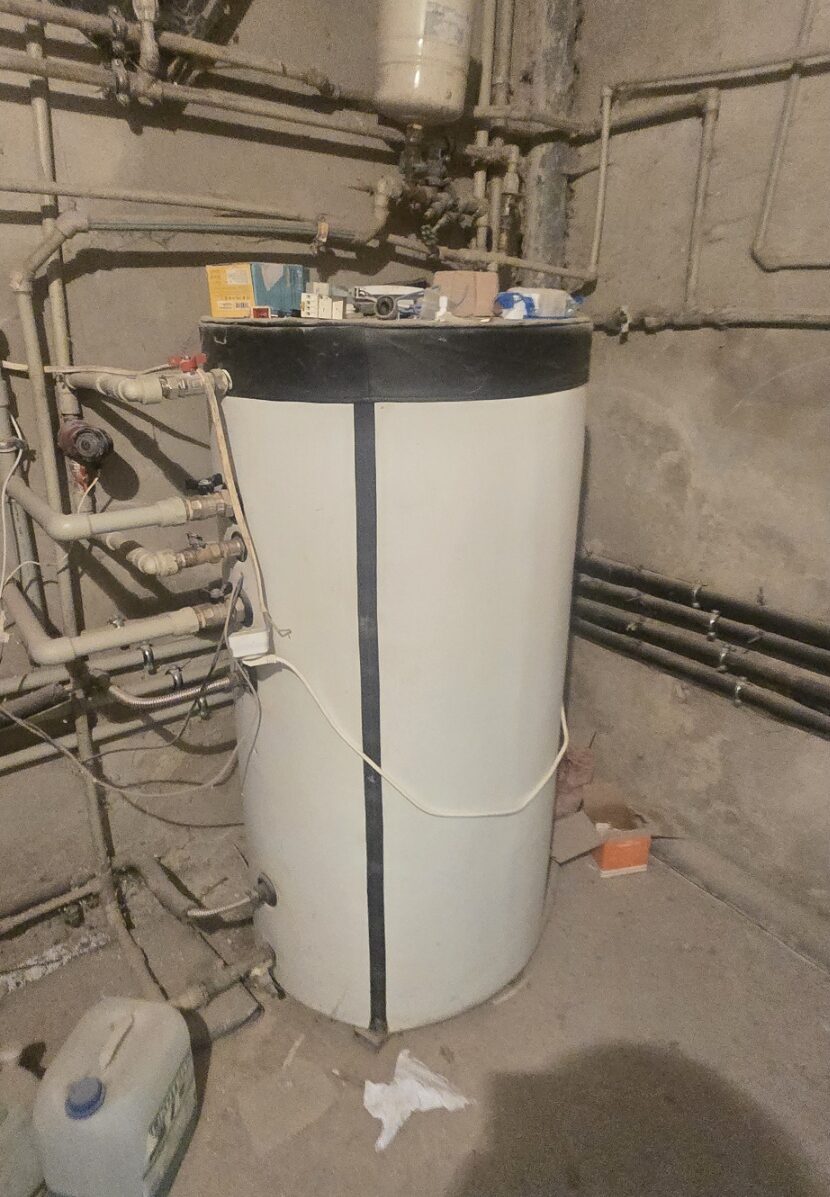

Бак гарячого водопостачання (ГВП), що видно на фотографії, було інтегровано в систему теплового насоса Raymer Ray-18DS1-EVI (380V) для забезпечення стабільного постачання гарячої води. Підключення виконано з дотриманням усіх необхідних вимог для ефективної роботи та безпеки .
Підключення:
Вхід холодної води — підключений у нижній частині резервуара, забезпечує надходження холодної води в теплообмінник . На трубопроводі встановлено запірний кран , що дозволяє перекривати подачу води під час обслуговування .
Вихід гарячої води — підключений у верхній частині резервуара, щоб забезпечити максимальну температуру на виході. Щоб запобігти зворотному струму, встановлюється зворотний клапан.
Рециркуляція — передбачена можливість підключення рециркуляційного контуру , що дозволяє підтримувати постійну температуру в системі та експлуатаційну постачання гарячої води споживачам.
Магистраль к тепловому насосу — бак підключений до контуру теплового насоса , який нагріває теплоносій, забезпечуючи підігрів води у баку .
Група безпеки — на трубопроводі встановлюється запобіжний клапан, манометр і розширювальний бак, що можна побачити на фотографії. Це дозволяє контролювати тиск і забезпечує безпеку роботи системи .
Теплоізоляція — резервуар має шар ізоляції, який зменшує тепловтрати та підвищує ефективність системи .
Таким чином, підключення бака ГВП дозволяє забезпечити будинок стабільною гарячою водою та підвищує загальну енергоефективність опалювальної системи .
Принцип роботи всієї системи разом
Зовнішній блок теплового насоса, встановлений на відкритому просторі , забирає тепло з навколишнього повітря навіть за низьких температур і передає його в систему за допомогою циркуляційного контуру . Теплоносій, нагрітий у зовнішньому блоці , надходить у гідромодуль , який розташований у технічному приміщенні . У гідромодулі відбувається керування температурою та розподіл тепла між опалювальними контурами та буферною ємністю .
Буферна ємність виконує роль теплового акумулятора , згладжуючи коливання в роботі насоса та забезпечуючи рівномірне постачання тепла в систему опалення . З буферної контейнера теплоносія циркулює через радіатори або теплу підлогу, підтримуючи комфортну температуру у приміщеннях .
Паралельно з опаленням, частина тепла прямує на нагрівання води в баку ГВП . Холодна вода потрапляє в бак, де нагрівається за допомогою внутрішнього теплообмінника , підключеного до системи теплового насоса . Гаряча вода постачається для кранів та душу, забезпечуючи постійний комфорт у користуванні .
Вся система працює синхронно, контролюється автоматизацією, яка регулює температуру в залежності від потреб користувача та зовнішніх умов . Це забезпечує максимальну енергоефективність та стабільну роботу навіть у складних кліматичних умовах.
Особливості теплового насоса Raymer RAY-18DS1-EVI
Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла із навколишнього середовища, що зменшує витрати порівняно з традиційними методами опалення.
Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 та сприяючи боротьбі зі зміною клімату.
Безшумна робота: Насос працює тихо, що дозволяє використовувати його у житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортний мікроклімат влітку.
Інверторна технологія: Насос автоматично регулює потужність залежно від потреб, забезпечуючи стабільне обігрів та енергоефективність.
Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом упорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.
Віддалений доступ через Wi-Fi: Можливість керування насосом та моніторингу його роботи через смартфон або комп'ютер з будь-якої точки з доступом до Інтернету.
Надійність та довговічність: Висока якість матеріалів та сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи та комфорт.
Користь для клієнта при заміні електрокотла на тепловий насос?
Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:
Зниження витрат за енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може призвести до значних зниження витрат на опалення.
Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію із навколишнього середовища, що робить його більш екологічно чистим рішенням.
Універсальність: Теплові насоси можуть не лише нагрівати кімнати, а й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.
Поліпшення комфорту: Системи теплових насосів забезпечують більш стабільні температури та краще регулювання, що підвищує загальний комфорт у будинку.
Менше обслуговування: Теплові насоси зазвичай вимагають меншого обслуговування порівняно з електрокотлами, що зменшує витрати на технічне обслуговування.
Довговічність: Теплові насоси мають більш тривалий термін служби порівняно з електрокотлами, що знижує потребу у заміні обладнання.
Загалом, заміна електричного котла на тепловий насос значно підвищує енергоефективність, зменшити витрати, поліпшити комфорт і позитивно впливати на екологію.
