Введение
В селе Бортничи Киевской области наша команда выполнила модернизацию системы отопления частного дома площадью 140 м², установив инверторный тепловой насос Raymer RAY-13DS2-EVI. Особенностью этого проекта стала не только замена существующего оборудования, но и необходимость выполнить весь монтаж в очень компактной котельной, где каждый сантиметр пространства имел большое значение.
Ранее дом отапливался с помощью грунтового теплового насоса. Несмотря на эффективность такой системы, владелец принял решение перейти на современный воздушный тепловой насос Raymer, который обеспечивает высокую производительность, проще в обслуживании и не требует использования геотермального контура.
Система отопления дома уже была построена на основе тёплого пола, а все контуры были выведены в котельную через коллектор. Это позволило интегрировать новое оборудование без полной реконструкции системы, однако потребовало максимально продуманного размещения всех компонентов.
Задача
Основной задачей было выполнить модернизацию котельной, установив тепловой насос Raymer RAY-13DS2-EVI вместе со всем необходимым оборудованием в помещении с очень ограниченной площадью. Требовалось грамотно разместить гидромодуль, баки теплового насоса, циркуляционное оборудование, запорную арматуру и все инженерные коммуникации, сохранив при этом удобный доступ для дальнейшего сервисного обслуживания.
Решение

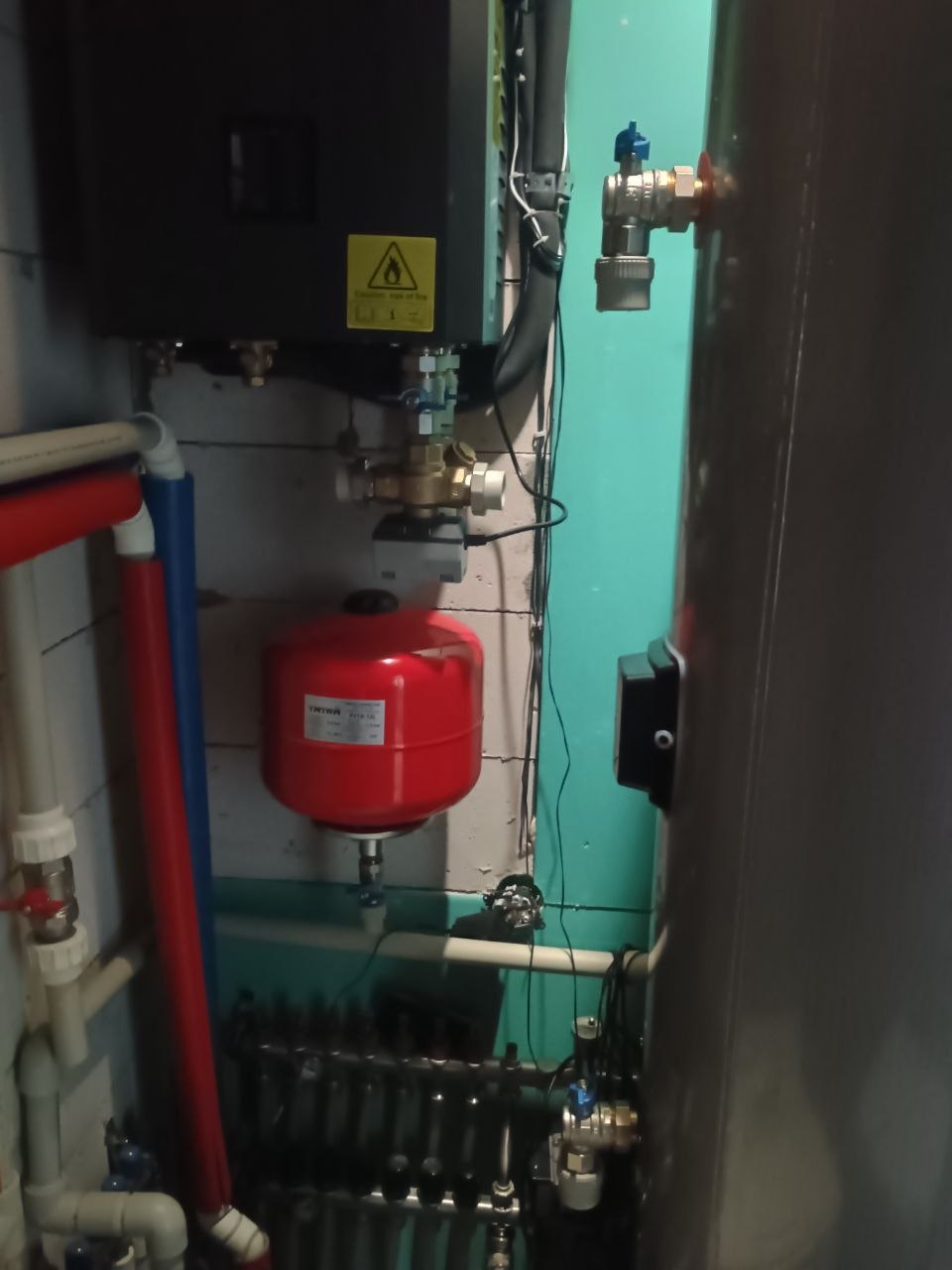

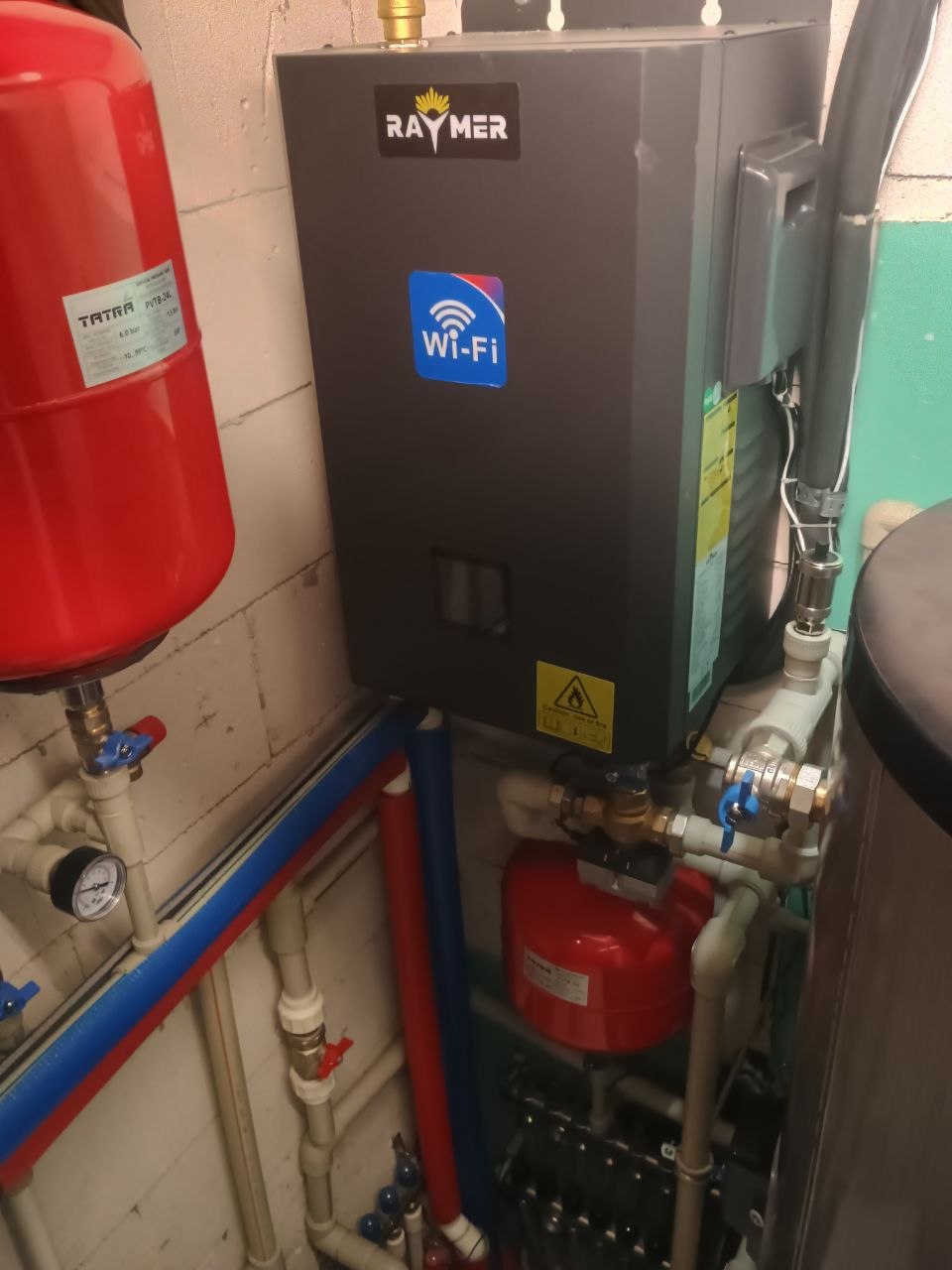

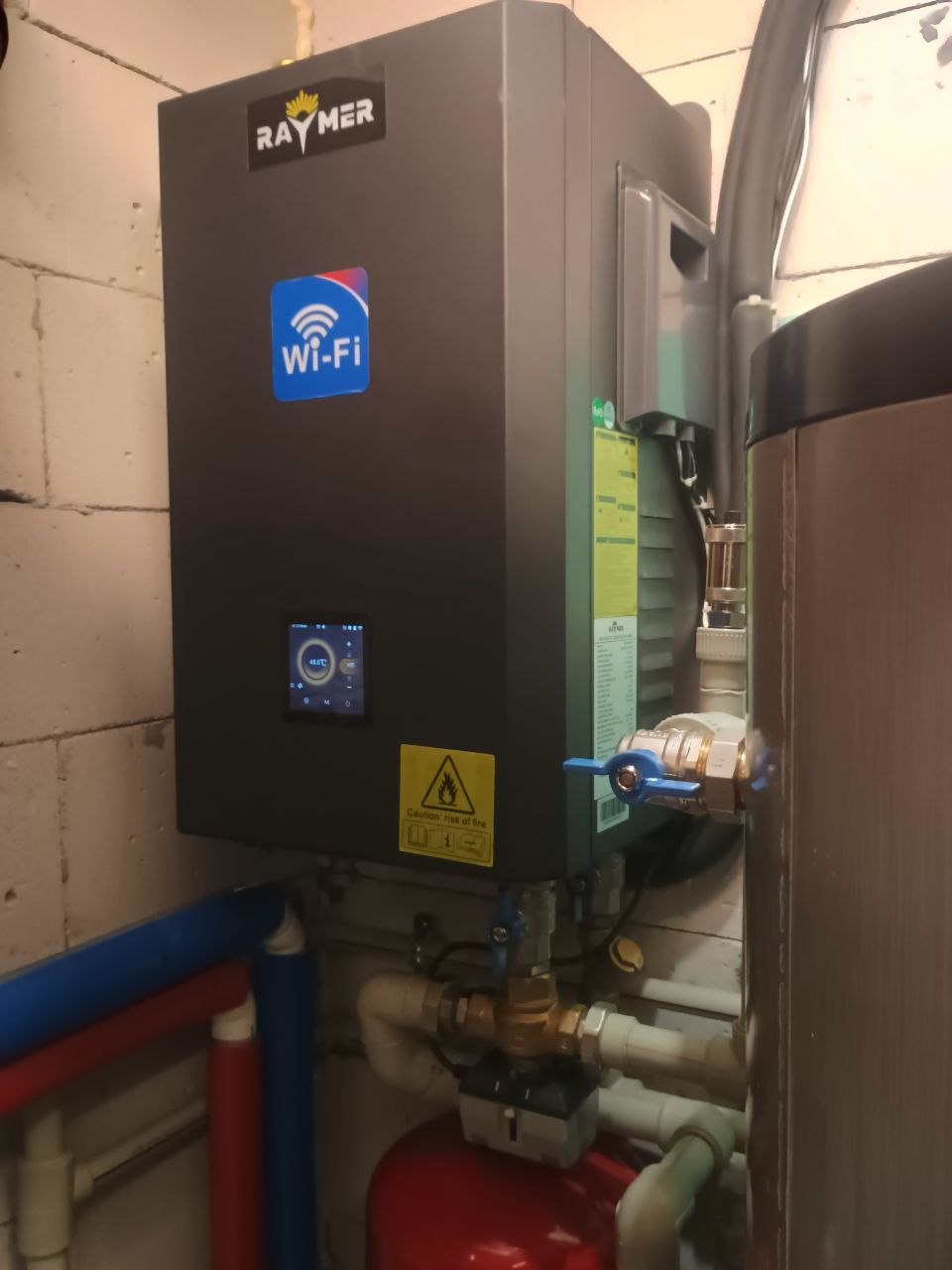

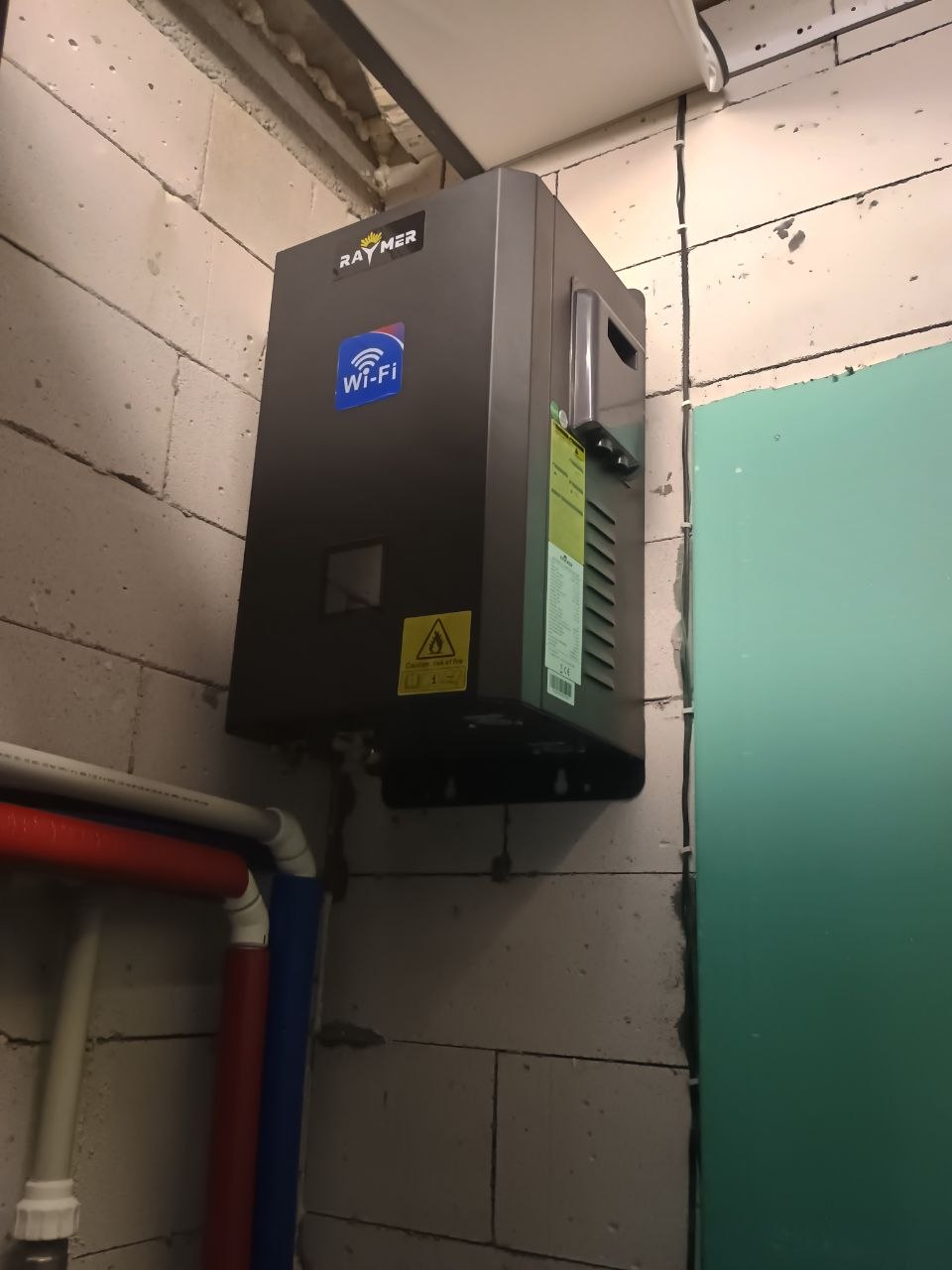

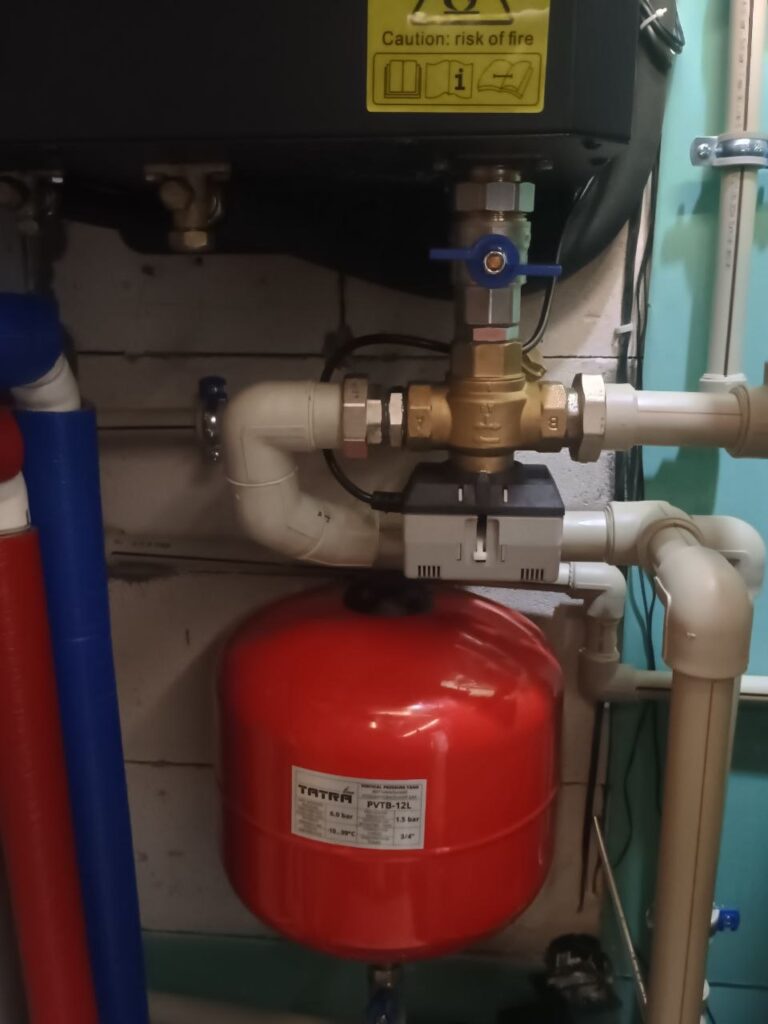

Для реализации проекта была разработана компактная схема монтажа, которая позволила максимально эффективно использовать имеющееся пространство котельной. Внутренний блок теплового насоса разместили на стене, а гибридный бак и остальные элементы системы установили таким образом, чтобы обеспечить правильную гидравлику, минимизировать длину трубопроводов и снизить тепловые потери.

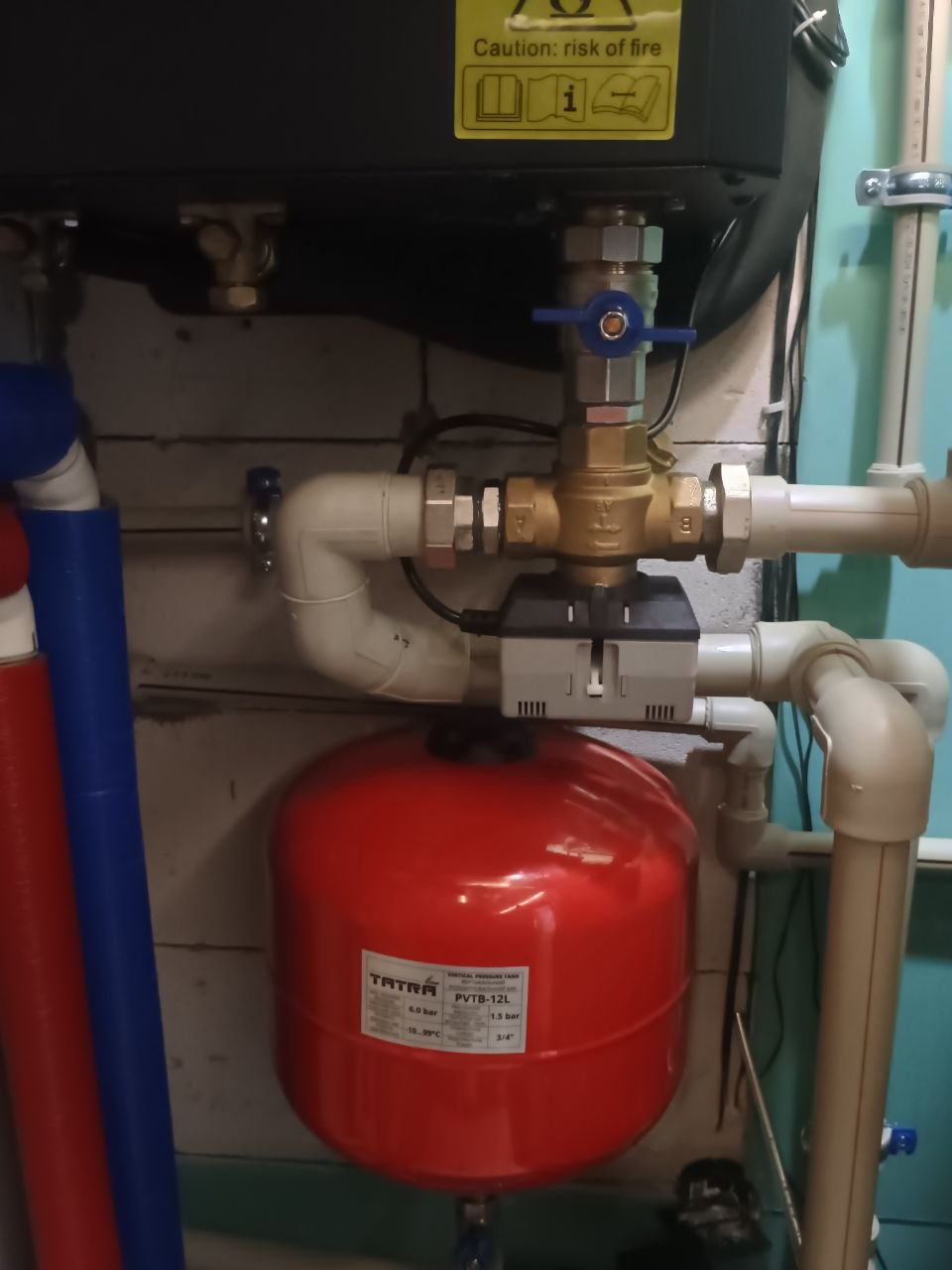

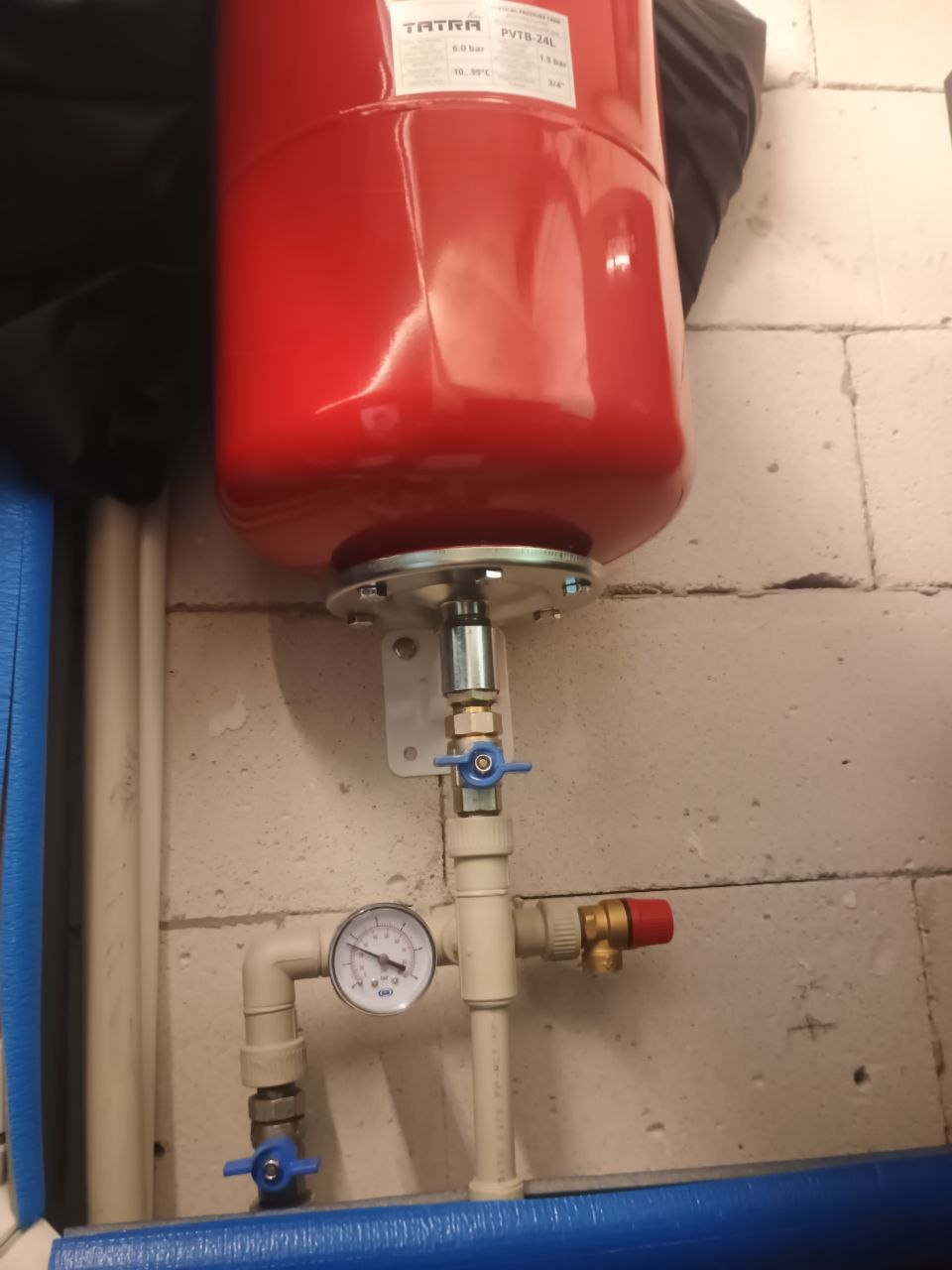

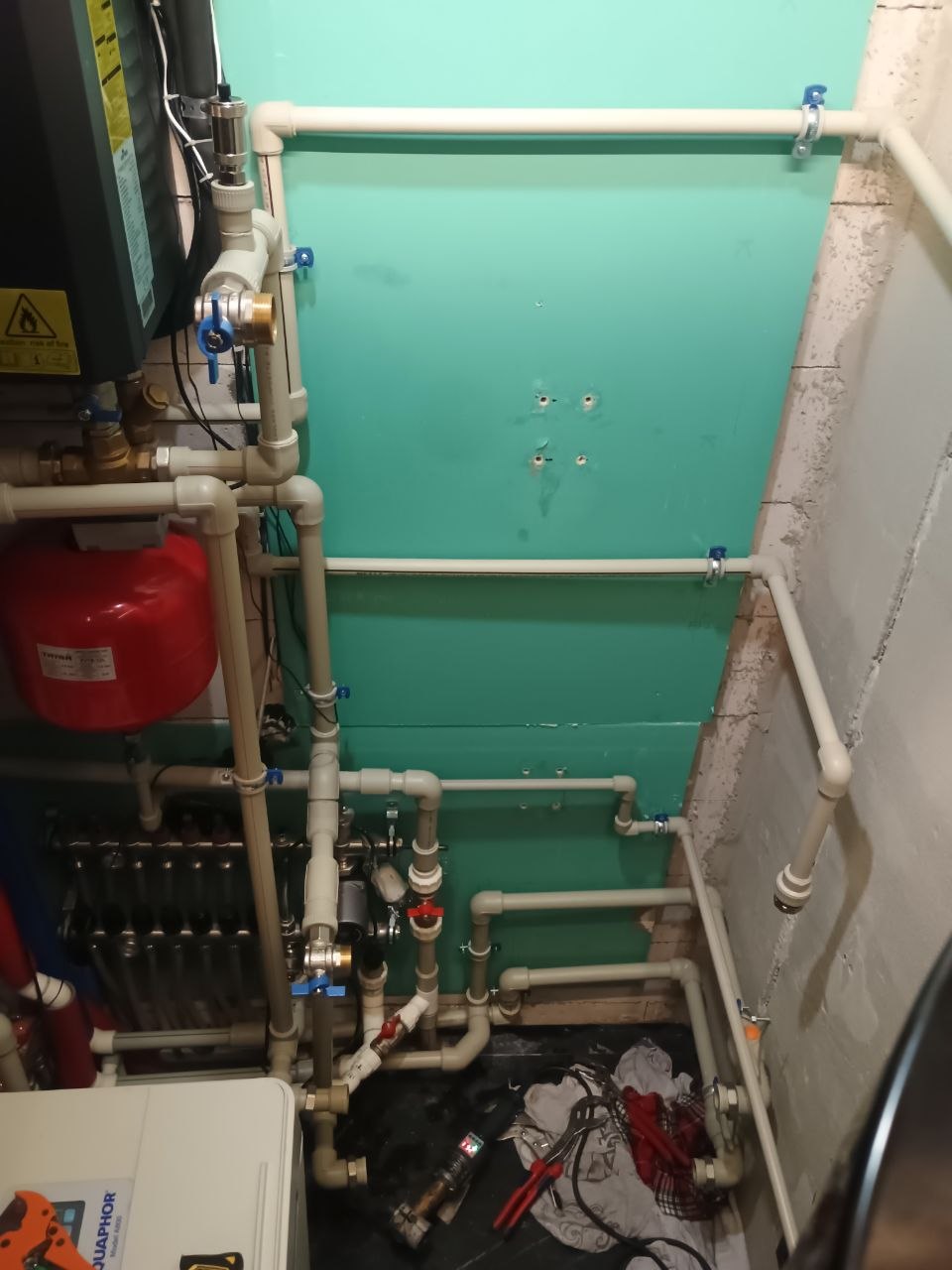

Все трубопроводы были аккуратно смонтированы с соблюдением современных требований к обвязке тепловых насосов, что обеспечило удобный доступ к основным узлам системы и аккуратный внешний вид котельной. Благодаря тщательно продуманному размещению оборудования даже небольшое техническое помещение удалось превратить в полноценную современную котельную, обеспечивающую дом стабильным отоплением и горячим водоснабжением.
1. Монтаж наружного блока теплового насоса Raymer RAY-13DS2-EVI

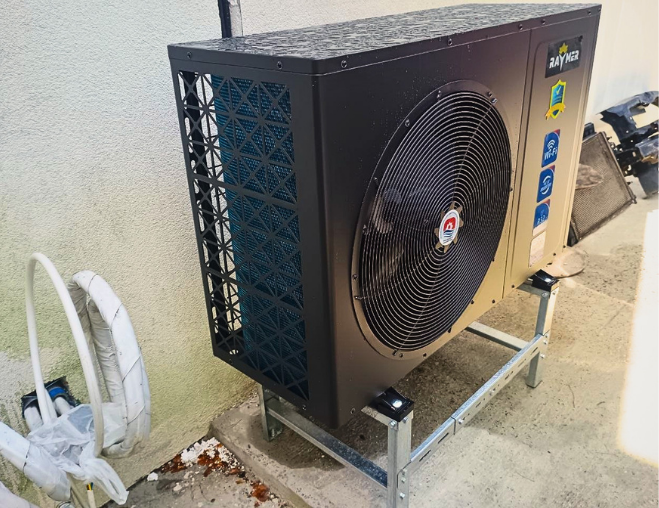

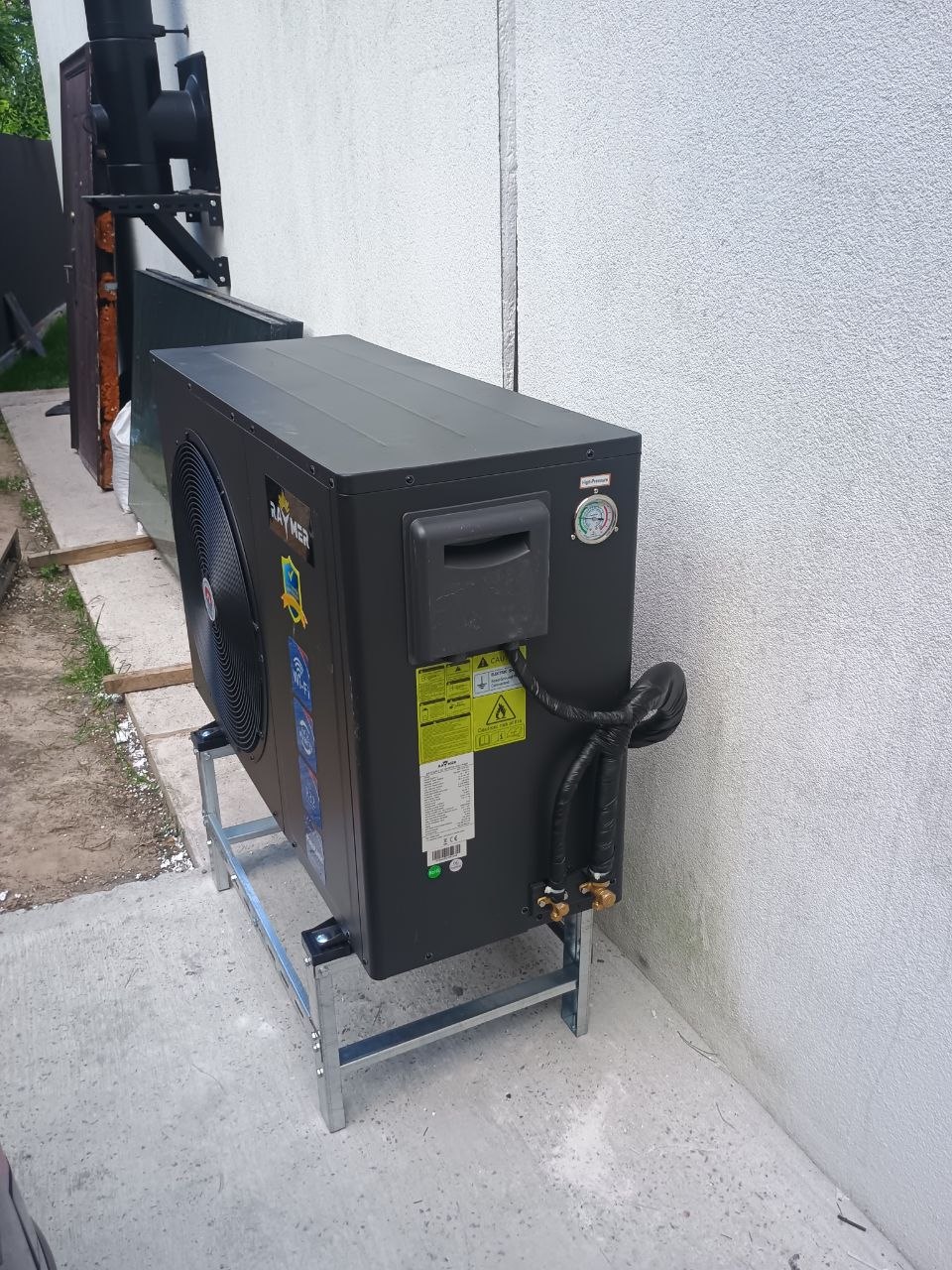

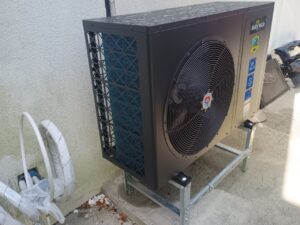

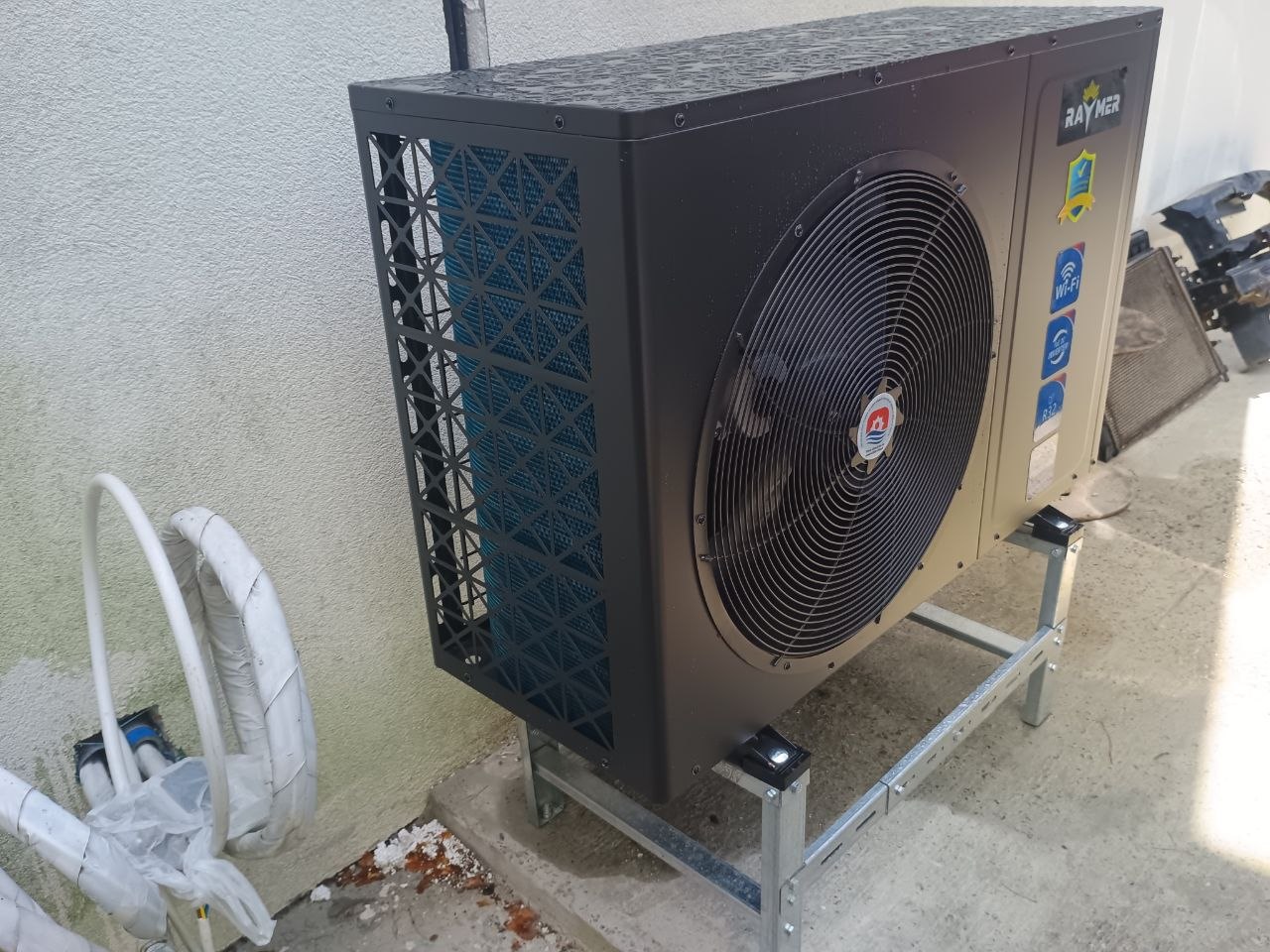

Наружный блок теплового насоса Raymer RAY-13DS2-EVI был установлен на прочной оцинкованной металлической подставке рядом с домом. Такое решение позволило поднять оборудование над уровнем земли, защитив его от снега, дождевой воды и загрязнений, а также обеспечить беспрепятственный отвод конденсата во время циклов размораживания.
Поскольку место для установки было ограничено, наши специалисты тщательно рассчитали расположение наружного блока, соблюдая все необходимые монтажные расстояния. Это обеспечивает свободную циркуляцию воздуха через теплообменник, высокую производительность теплового насоса и удобный доступ к оборудованию для дальнейшего сервисного обслуживания.

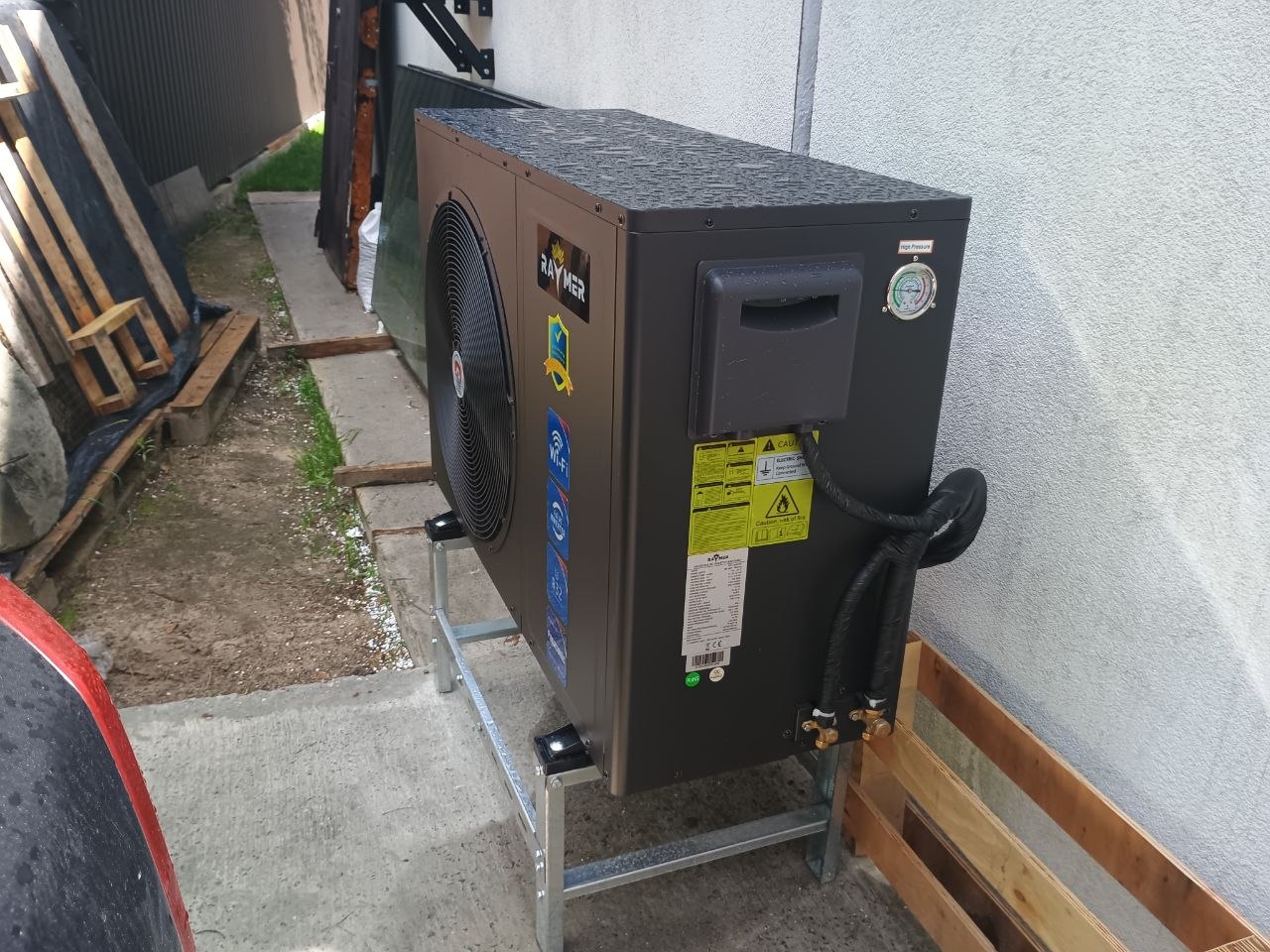

Для уменьшения передачи вибраций между корпусом теплового насоса и металлической подставкой были установлены антивибрационные опоры. Они эффективно гасят колебания, снижают уровень шума во время работы компрессора и вентилятора, а также повышают комфорт эксплуатации оборудования.

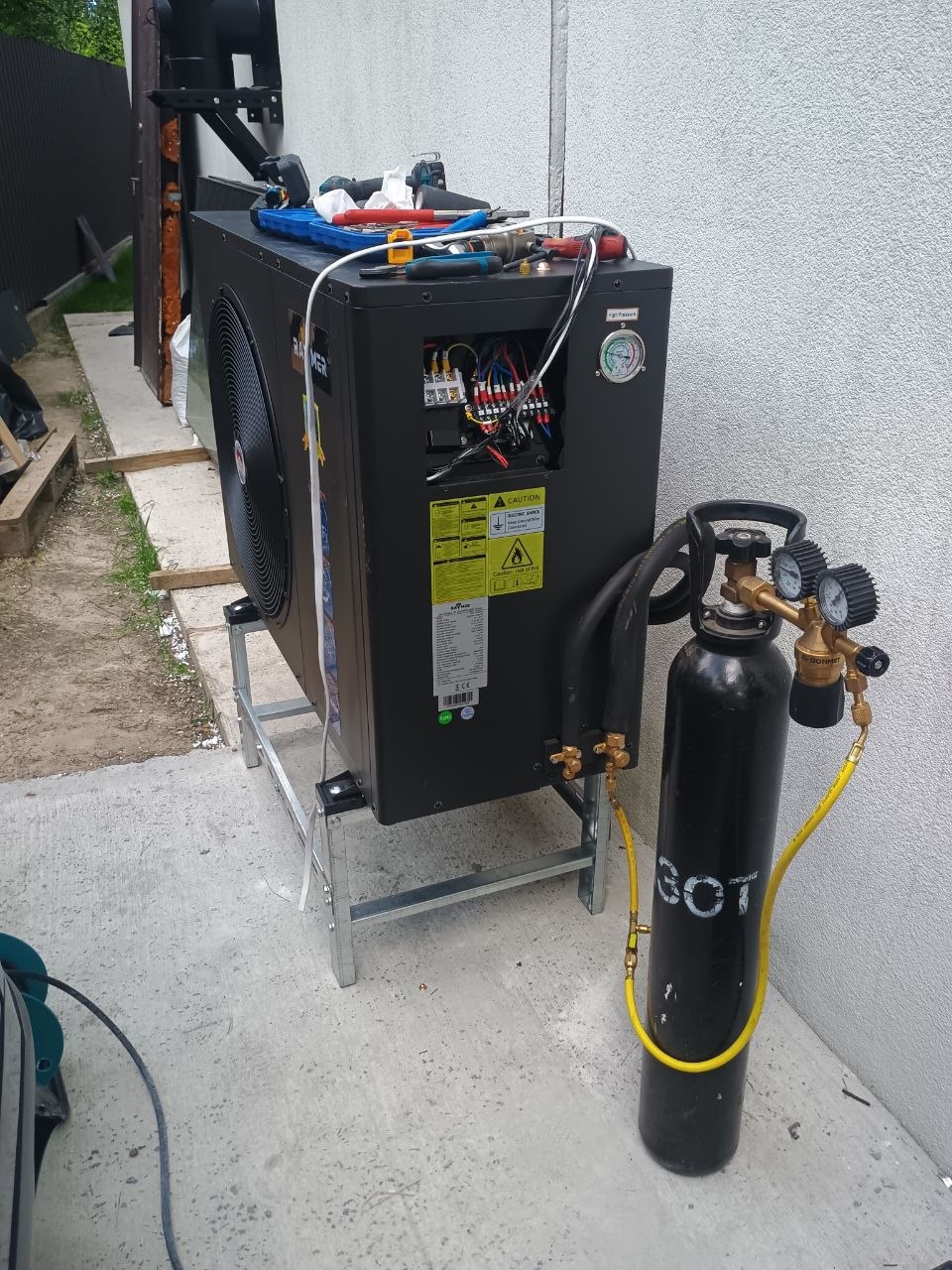

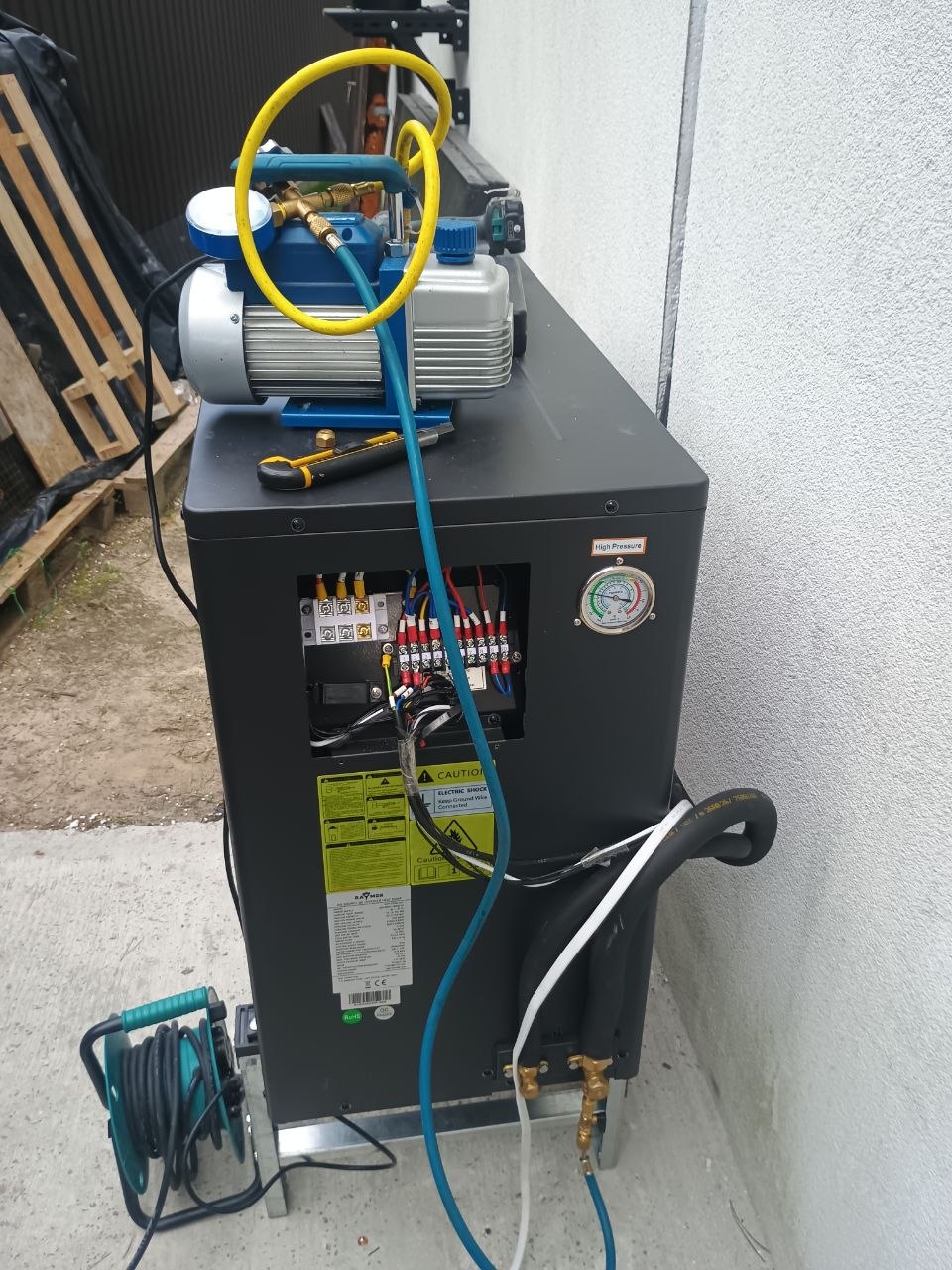

После установки наружного блока было выполнено подключение фреоновой магистрали, электропитания и сигнального кабеля, которые соединяют его с внутренним гидромодулем. Все коммуникации аккуратно проложены и защищены, а монтаж выполнен в соответствии с рекомендациями производителя. Такой подход гарантирует стабильную, экономичную и надёжную работу теплового насоса на протяжении всего отопительного сезона.
3. Монтаж гибридного бака в условиях ограниченного пространства

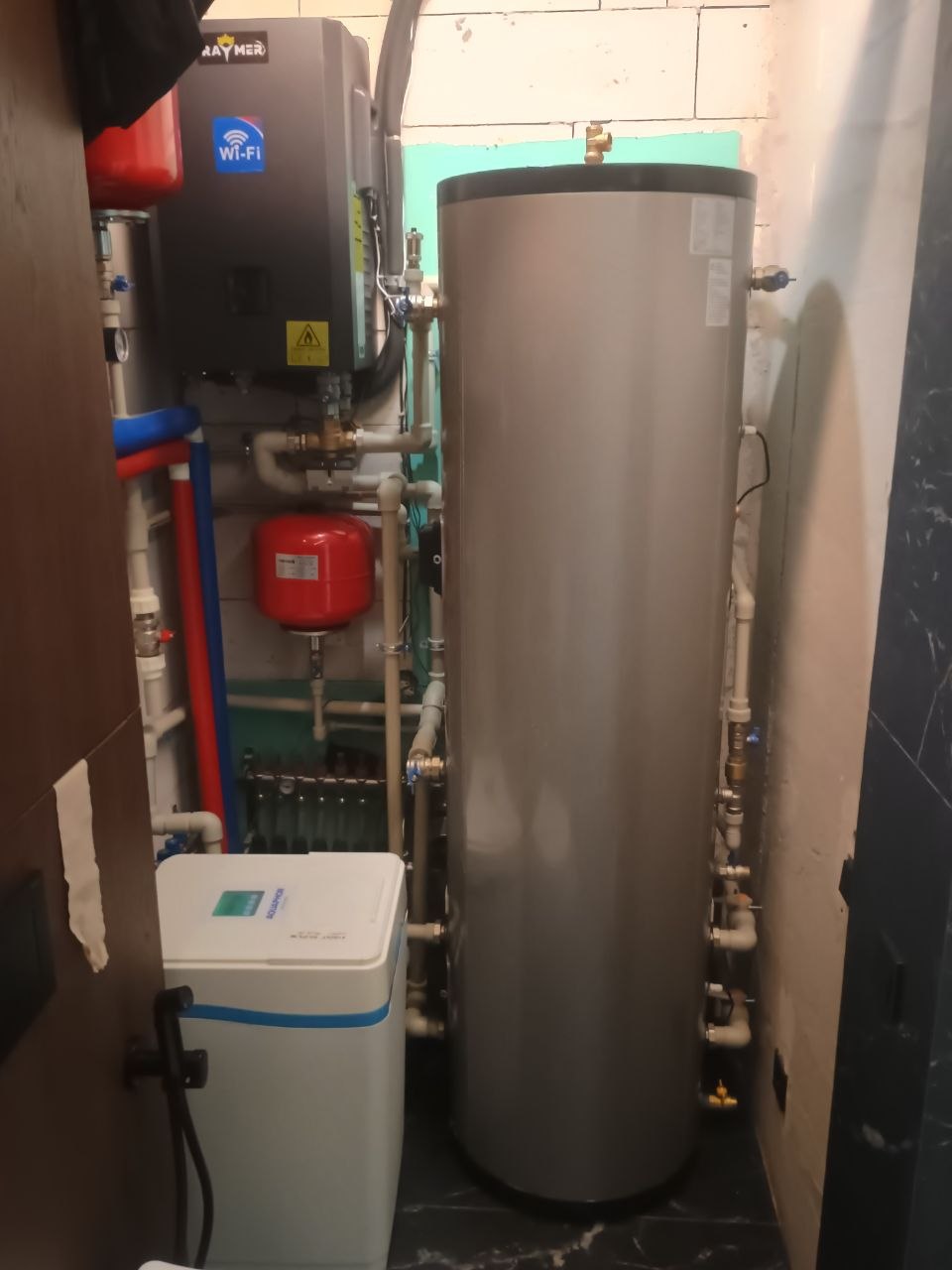

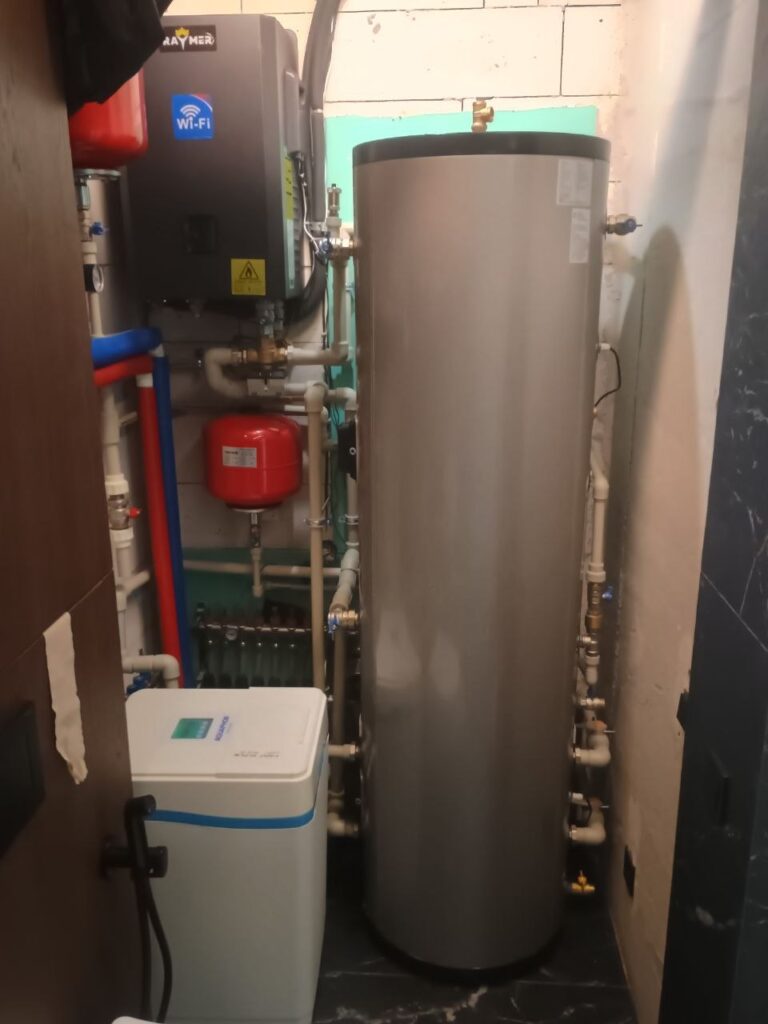

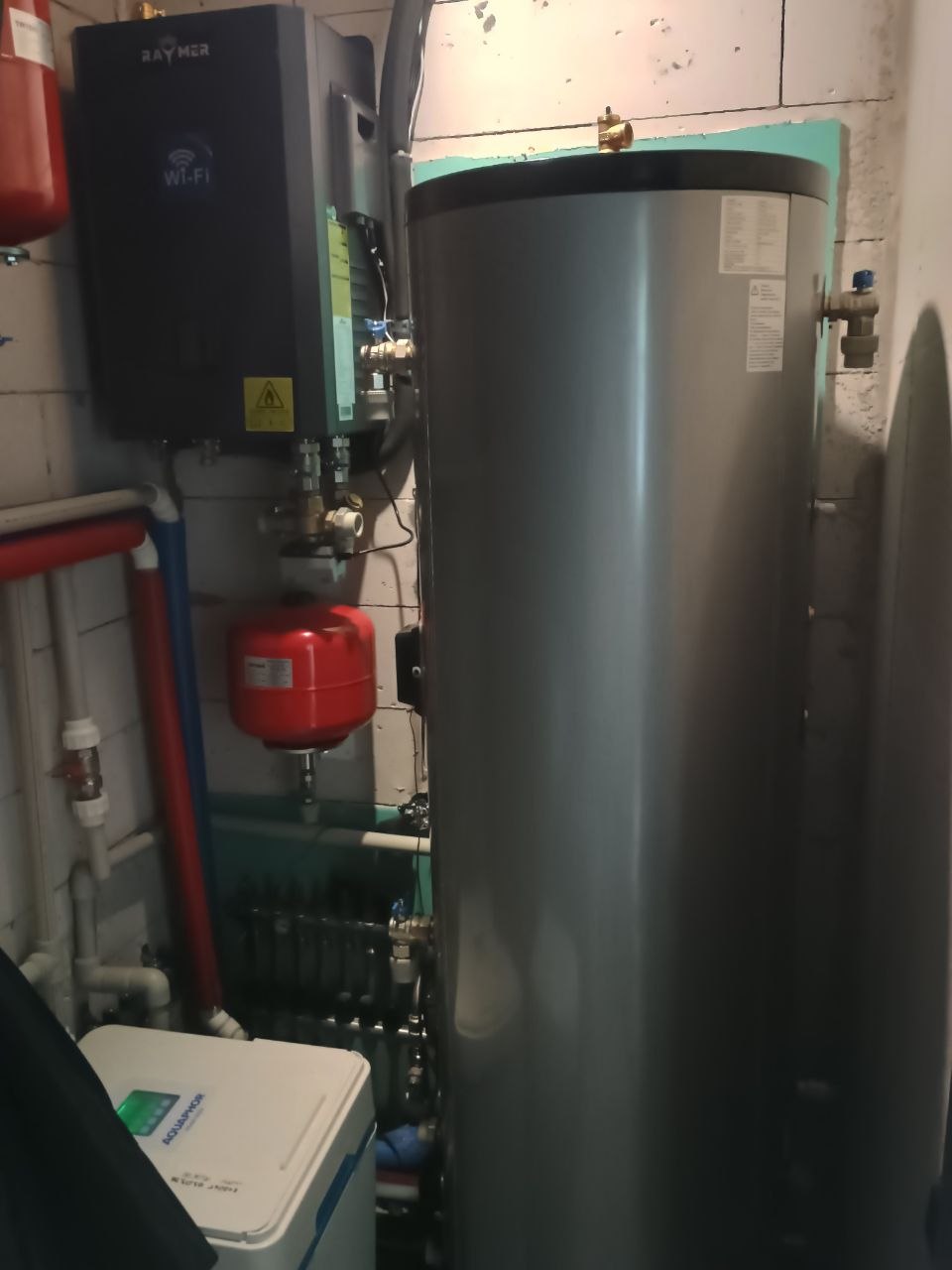

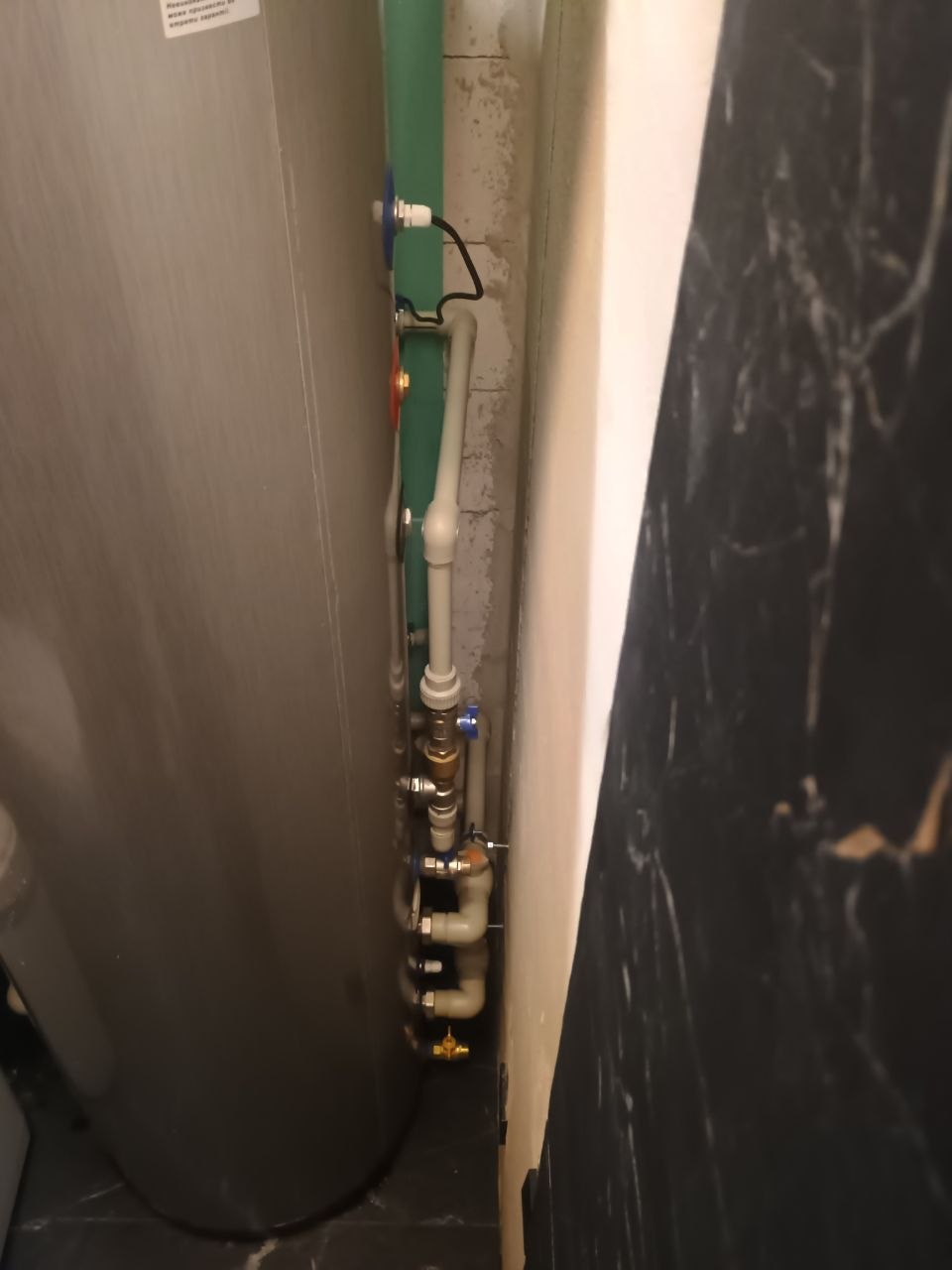

Одним из самых сложных этапов данного проекта стал монтаж гибридного бака, поскольку котельная имеет очень ограниченную площадь, а всё оборудование необходимо было разместить максимально компактно без ущерба для удобства эксплуатации. Из-за крупных габаритов ёмкости её установка потребовала тщательного планирования, точных замеров и поэтапного выполнения работ. Бак практически вплотную разместился между стеной и другим оборудованием, оставив минимальное технологическое пространство.

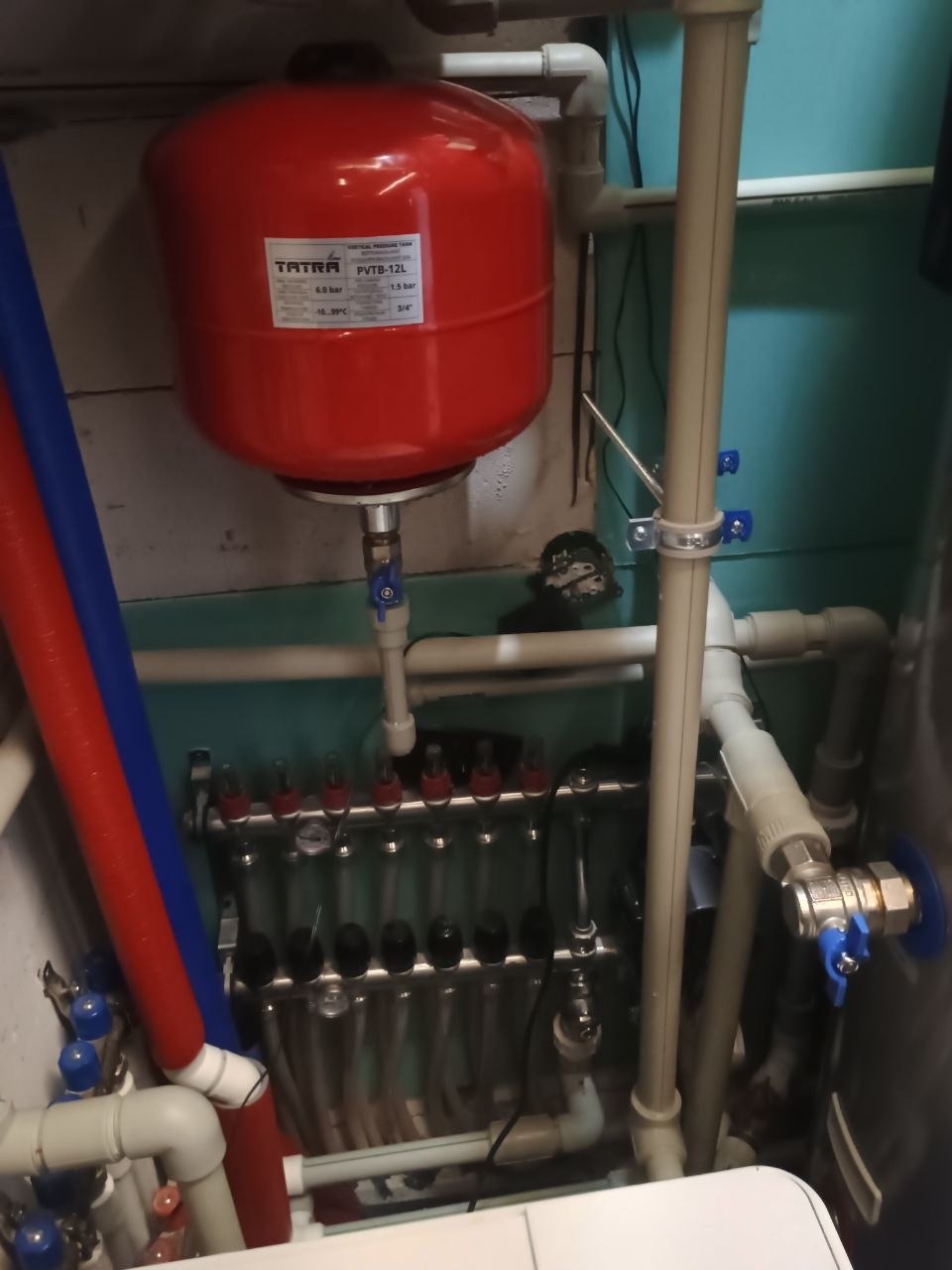

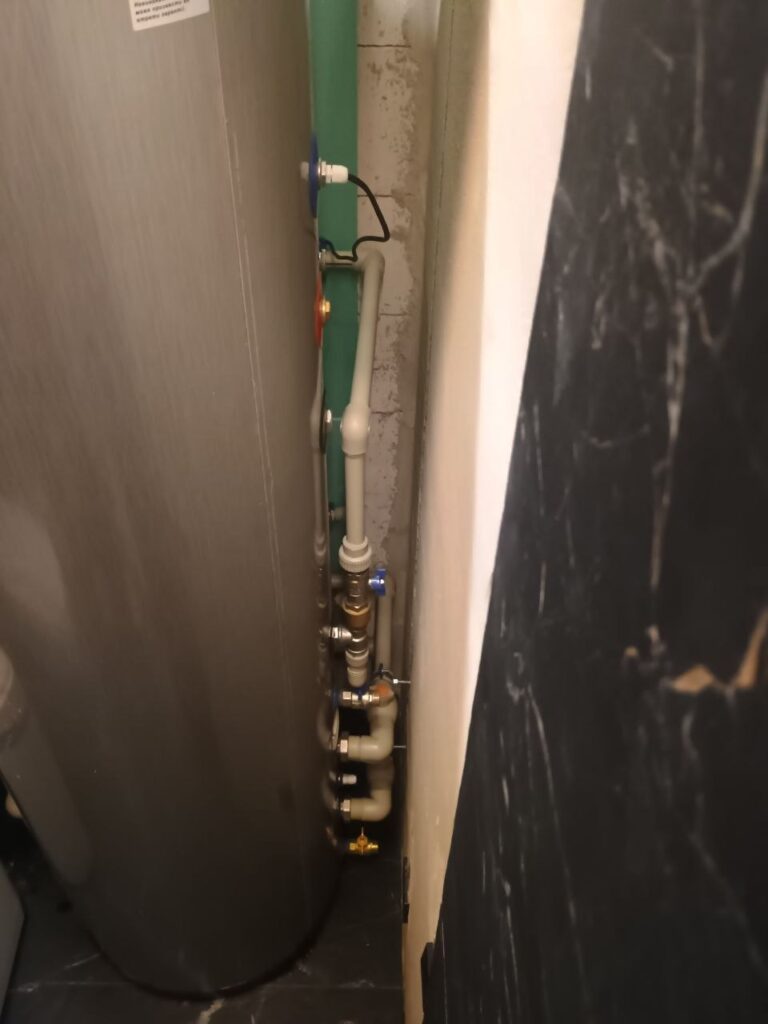

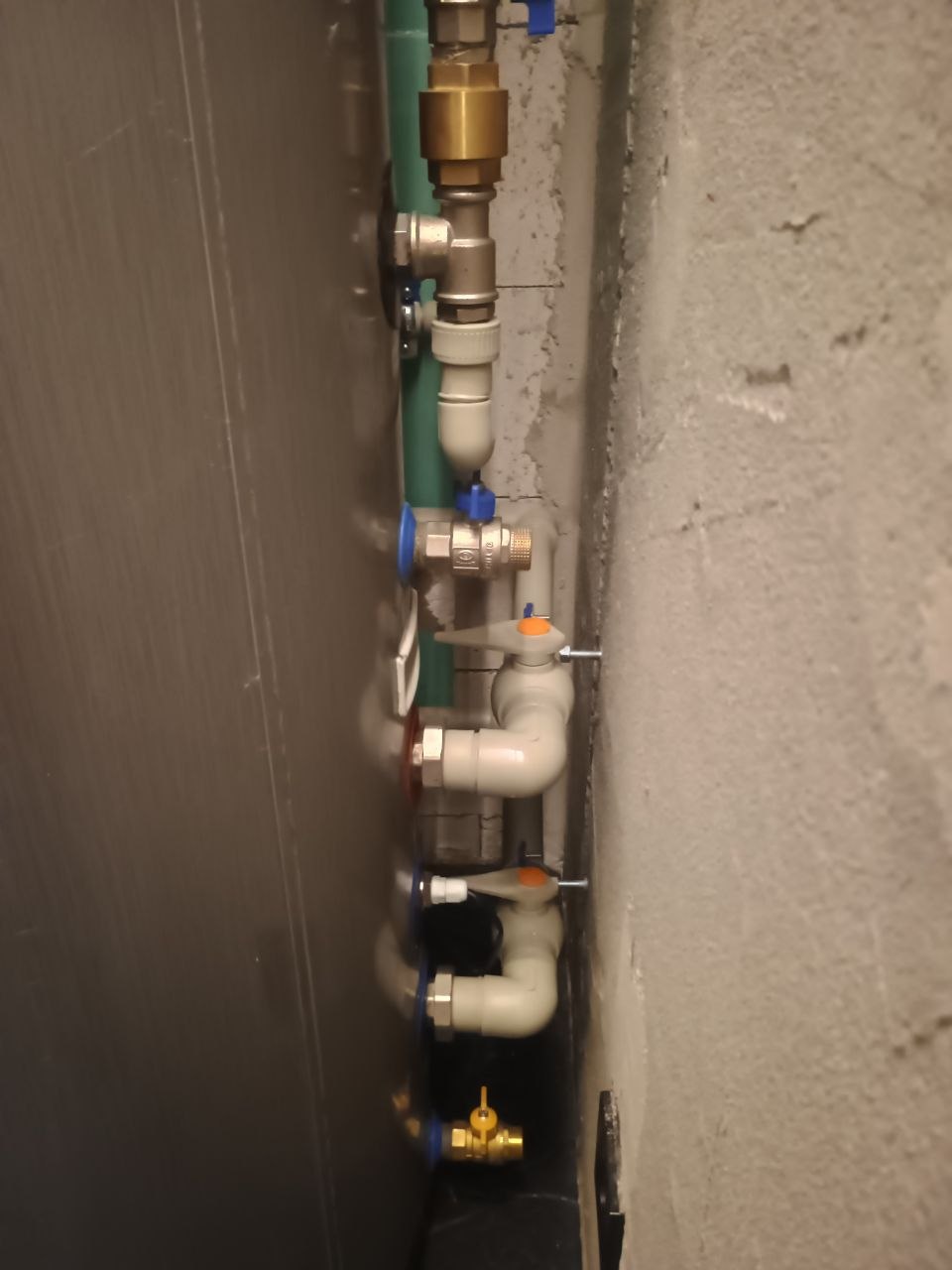

Несмотря на сложные условия, монтажникам удалось правильно сориентировать бак, обеспечив свободный доступ ко всем основным патрубкам для подключения подающих и обратных магистралей, контура горячего водоснабжения и сервисной арматуры. Все трубопроводы были проложены максимально аккуратно, с минимальным количеством поворотов, что позволило эффективно использовать каждый сантиметр свободного пространства и сохранить аккуратный внешний вид котельной.
После установки бак был интегрирован в общую систему теплового насоса, выполнив подключение к гидромодулю, системе отопления и горячего водоснабжения. Несмотря на очень сложные условия монтажа, удалось создать полностью функциональный технический узел, обеспечивающий стабильную работу системы, удобство дальнейшего сервисного обслуживания и максимально эффективное использование доступного пространства котельной.
Заключение
Модернизация системы отопления в доме площадью 140 м² в с. Бортничи Киевской области стала отличным примером того, как даже в очень ограниченном пространстве можно реализовать современную, производительную и энергоэффективную систему отопления. Несмотря на небольшие размеры котельной, специалистам удалось грамотно разместить гидромодуль, бак-гибрид, буферную емкость, трубопроводы и вспомогательное оборудование, сохранив удобный доступ ко всем узлам для дальнейшего технического обслуживания.
Замена устаревшего геотермального теплового насоса на Raymer RAY-13DS2-EVI позволила получить более современное, экономичное и эффективное решение для отопления и горячего водоснабжения. Инверторная технология автоматически регулирует производительность компрессора в зависимости от текущей потребности дома в тепле, что позволяет поддерживать стабильную температуру, снижать потребление электроэнергии и уменьшать количество пусков компрессора. Благодаря этому оборудование работает тише, имеет увеличенный срок службы и обеспечивает значительно более комфортный режим эксплуатации по сравнению с традиционными моделями.
Тепловой насос Raymer RAY-13DS2-EVI демонстрирует высокую эффективность даже при низких температурах наружного воздуха, что особенно важно для климатических условий Украины. Система поддерживает автоматическое управление отоплением и горячим водоснабжением, оснащена современной автоматикой, функцией дистанционного управления через Wi-Fi и широкими возможностями настройки, позволяющими максимально эффективно использовать оборудование в течение всего года.
Дополнительным преимуществом реализованного проекта стало использование новой буферной емкости и правильно организованной гидравлической схемы. Такое решение обеспечивает стабильную циркуляцию теплоносителя, равномерное распределение тепла по всем контурам теплого пола и снижает нагрузку на компрессор. В результате повышается общая надежность системы, увеличивается ее энергоэффективность и создается необходимый запас тепловой энергии для стабильной работы отопления и горячего водоснабжения.
В итоге владелец получил современную инженерную систему, сочетающую высокую производительность, экономичность и компактность. Даже в небольшой котельной удалось разместить полный комплект оборудования без ущерба для удобства обслуживания. Новая система обеспечивает комфортный микроклимат в доме в течение всего года, стабильную подачу горячей воды и позволяет существенно сократить расходы на отопление по сравнению с ранее установленным оборудованием.
