Недавно наша команда выполнила установку современного теплового насоса Raymer RAY-10DS2-EVI в частном доме площадью 100 м² в селе Белогородка. До модернизации система отопления работала на электрокотле, который потреблял много электроэнергии и не обеспечивал желаемой экономии. По желанию владельца электрокотел оставили в системе как резервный источник тепла, что позволяет также использовать его в пиковые морозы или во время сервисных работ. В доме уже был установлен бойлер для горячей воды, который работает отдельно от системы отопления. Подключение бойлера к тепловому насосу не проводили, поскольку владелец планирует установить бак ГВС позже.
Решение, предложенное нашей командой
После анализа теплопотерь дома и особенностей существующей системы было принято оптимальное решение — установить тепловой насос Raymer RAY-10DS2-EVI, который рассчитан на стабильную работу даже при низких температурах, благодаря технологии EVI (Enhanced Vapor Injection). Для корректной и стабильной работы системы мы дополнительно смонтировали буферную емкость объемом 60 литров — этого достаточно для дома такой площади. Буфер служит для уменьшения количества циклов включения/выключения, стабилизации гидравлики и улучшения общей эффективности теплового насоса.
1. Монтаж наружного блока Raymer RAY-10DS2-EVI

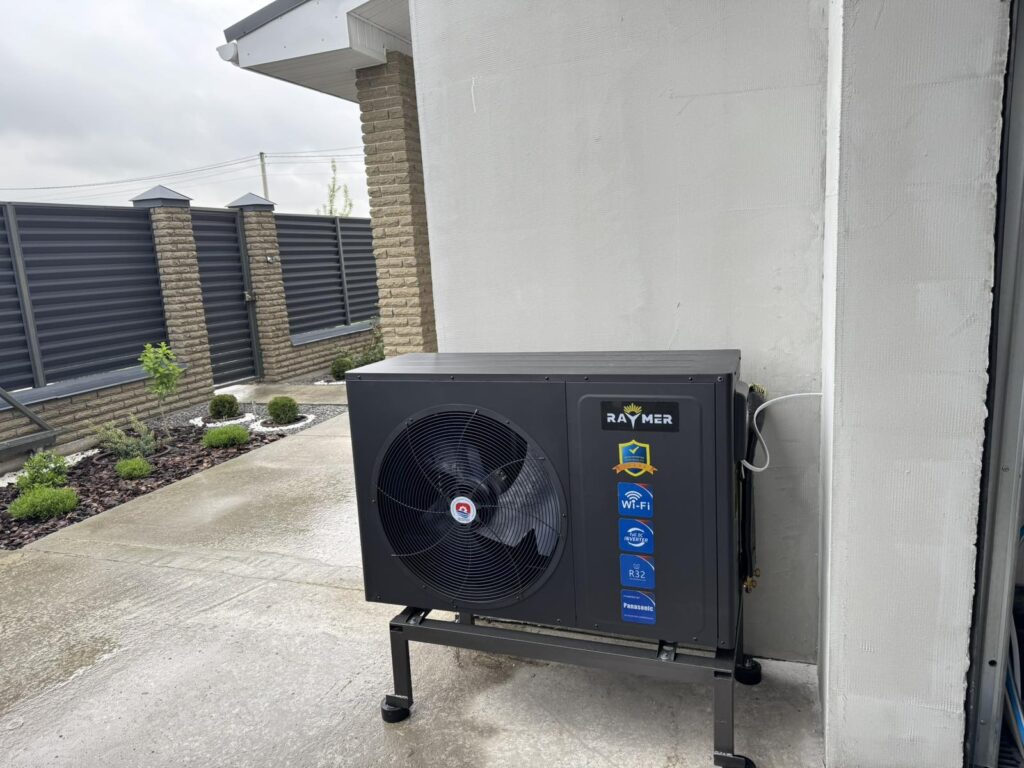

Наружный блок теплового насоса Raymer установлен у бокового входа в дом, рядом с помещением котельной — это обеспечивает минимальную длину трассы и уменьшает теплопотери.
Монтаж выполнен на усиленной металлической раме с антивибрационными подушками, что значительно снижает уровень шума и продлевает ресурс компрессора. Блок размещен на оптимальной высоте, что защищает его от снежных заносов, дождя и грязи во время непогоды.
Коммуникации проложены в защитных каналах и заведены в котельную через герметичный узел, что предотвращает попадание влаги и обеспечивает эстетичный вид. Также оставлено техническое пространство вокруг блока — это важно для свободного забора воздуха, правильной работы вентилятора и беспрепятственного доступа во время сервиса.
Отдельное внимание уделено дренажу: предусмотрен отвод конденсата, чтобы избежать подмерзания и образования льда зимой.
2. Монтаж внутреннего блока теплового насоса Raymer

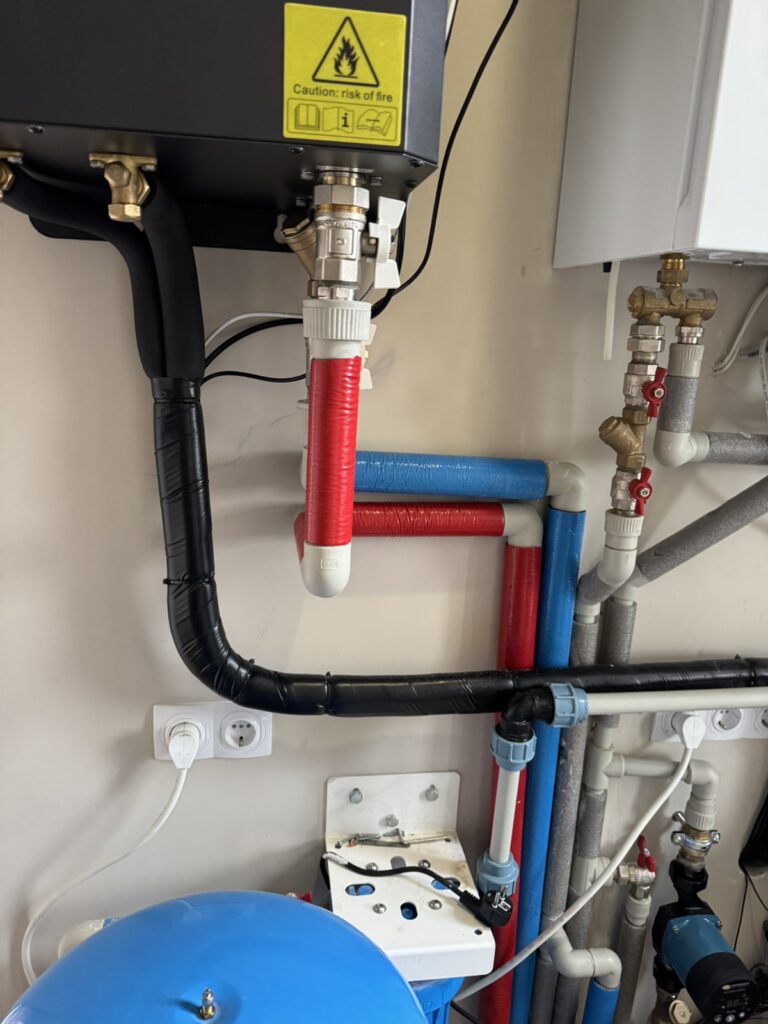

Внутренний блок теплового насоса Raymer установлен в котельной рядом с электрокотлом, что обеспечивает удобный доступ к оборудованию и достаточное пространство для обслуживания. Блок закреплен на надежных кронштейнах, что гарантирует стабильность и минимизирует вибрацию во время работы.

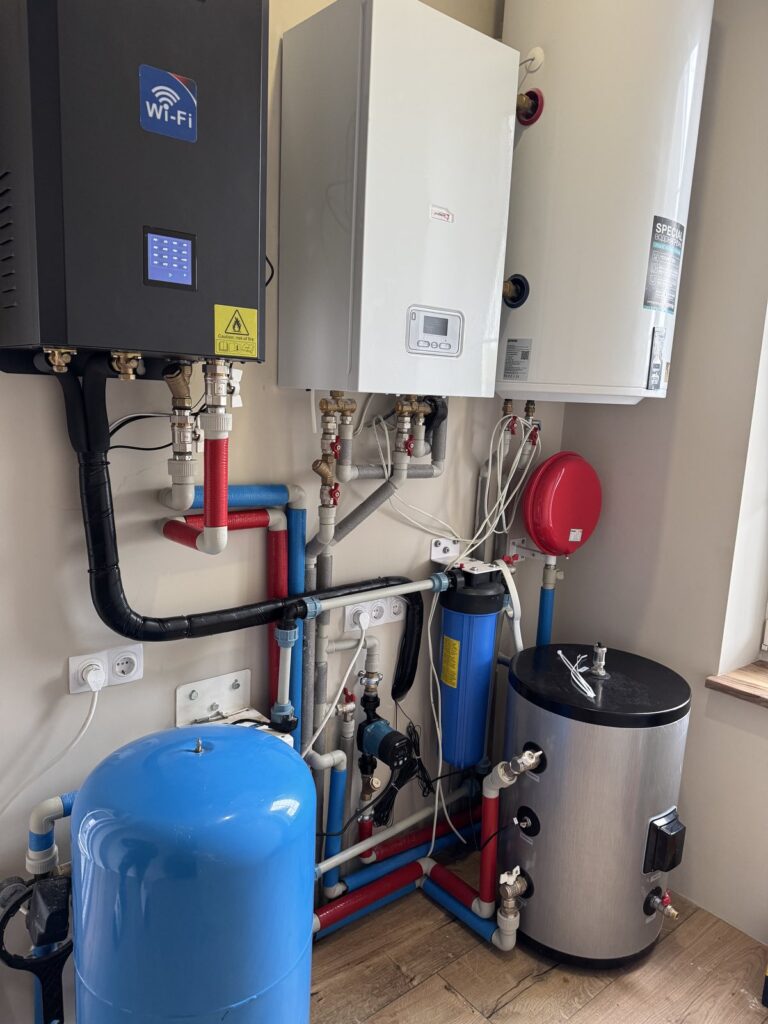

Гидромодуль теплового насоса Raymer установлен в котельной непосредственно рядом с электрокотлом и бойлером, что обеспечивает компактность, удобство доступа и правильную логику подключений всех элементов системы.

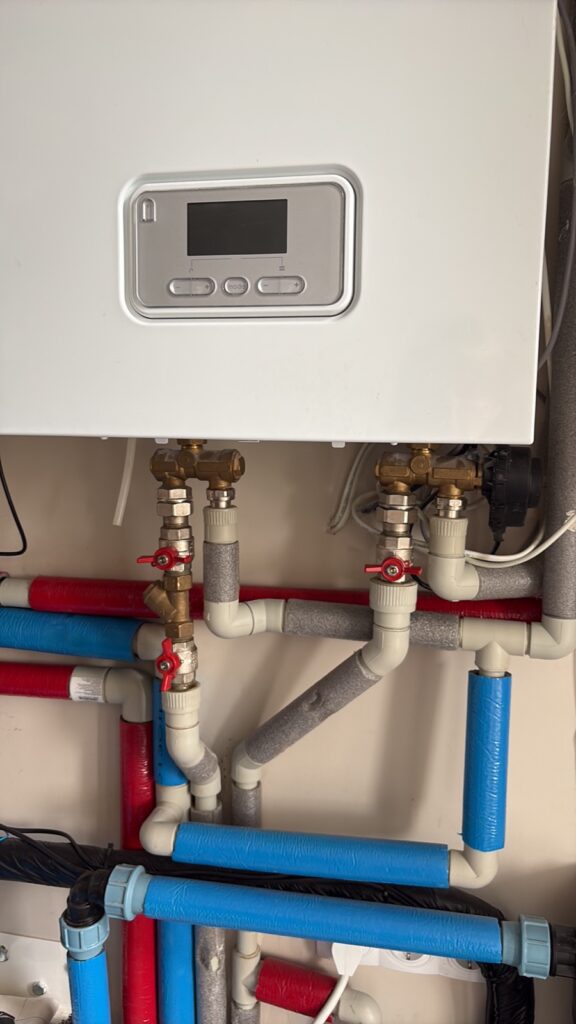

Все трубные соединения выполнены таким образом, чтобы система могла легко переключаться между работой теплового насоса и электрокотла. Это позволяет использовать электрокотел как резервный источник тепла во время пиковых нагрузок или в случае сервисных работ.

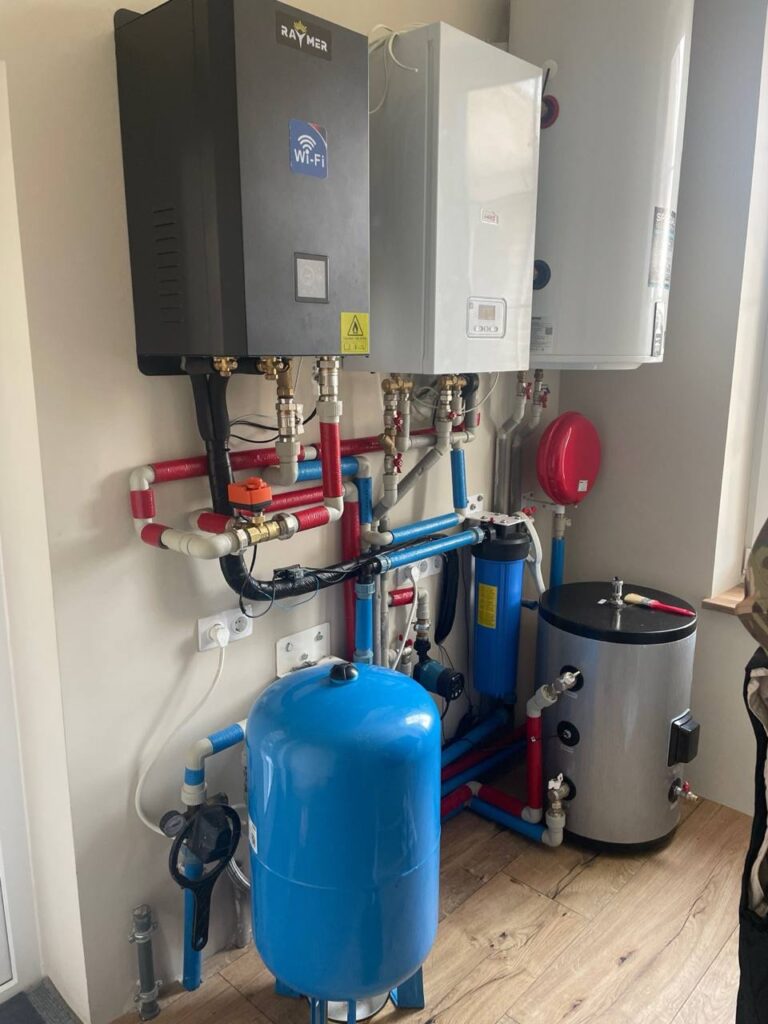

Гидромодуль подключен к накопительному баку Raymer IMP 60, который выполняет роль буфера и стабилизирует работу системы, обеспечивая плавный теплообмен и оптимальные гидравлические режимы. Благодаря грамотному расположению всех компонентов – гидромодуля, электрокотла, бойлера, расширительного бака и фильтрационной группы – система работает:
- надежно и бесшумно,
- энергоэффективно,
- с возможностью быстрого обслуживания,
- и с гарантией стабильной работы отопления дома в течение всего года.
Дополнительно при монтаже особое внимание было уделено качеству гидравлической обвязки и размещению запорной арматуры. Все основные узлы оборудованы сервисными кранами, позволяющими выполнять техническое обслуживание или замену отдельных компонентов без полного слива теплоносителя из системы. Компактная, но продуманная компоновка оборудования обеспечивает удобный доступ ко всем элементам, упрощает диагностику, сокращает время сервисных работ и способствует долговечной и бесперебойной работе всей системы отопления.
3. Подключение буферной емкости Raymer IMP 60
Буферная емкость Raymer IMP 60 в данной системе подключена как центральный элемент гидравлического контура. Она установлена рядом с гидромодулем теплового насоса и электрическим котлом и подключена таким образом, чтобы обеспечить стабильную работу всей системы отопления.
Подающая линия от теплового насоса подключена к верхней части буферной емкости, а обратная линия возвращается через нижний патрубок. Такое решение обеспечивает правильную циркуляцию теплоносителя и равномерное распределение тепловой энергии. К буферной емкости также подключен контур отопления дома, благодаря чему в ней накапливается запас тепловой энергии, компенсирующий пиковые нагрузки и предотвращающий частые включения и отключения компрессора.

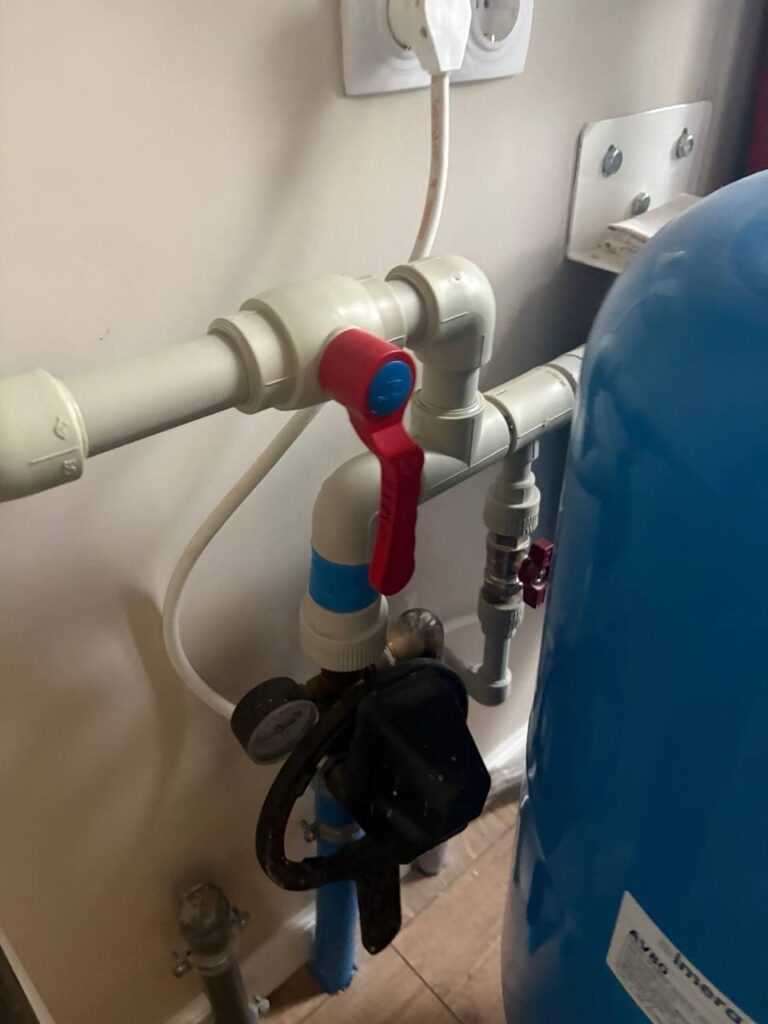

Все соединения выполнены через запорную арматуру и сервисные узлы, что позволяет легко отключить или обслужить каждый элемент системы. Благодаря такой схеме обвязки Raymer IMP 60 выполняет не только функцию накопителя тепловой энергии, но и гидравлического разделителя, обеспечивая стабильную, тихую и долговечную работу теплового насоса.
Буферная емкость также способствует поддержанию постоянного расхода теплоносителя через теплообменник теплового насоса независимо от того, сколько отопительных контуров работает в данный момент. Это особенно важно в системах, где тепловая нагрузка дома постоянно изменяется в зависимости от погодных условий или работы комнатных термостатов. Благодаря этому оборудование работает в оптимальном режиме, без перегрузок и резких перепадов температуры.
Кроме того, наличие буферной емкости обеспечивает корректную совместную работу теплового насоса и электрического котла. При необходимости система может автоматически использовать резервный источник тепла, при этом буферная емкость сглаживает температурные колебания и поддерживает стабильный гидравлический режим. Такое техническое решение повышает общую энергоэффективность системы, увеличивает срок службы компрессора, улучшает комфорт отопления и упрощает дальнейшее сервисное обслуживание оборудования.
4. Дополнительные элементы системы
В этой системе отопления дополнительные элементы играют важную роль в стабильной и долговечной работе теплового насоса Raymer RAY-10DS2-EVI.

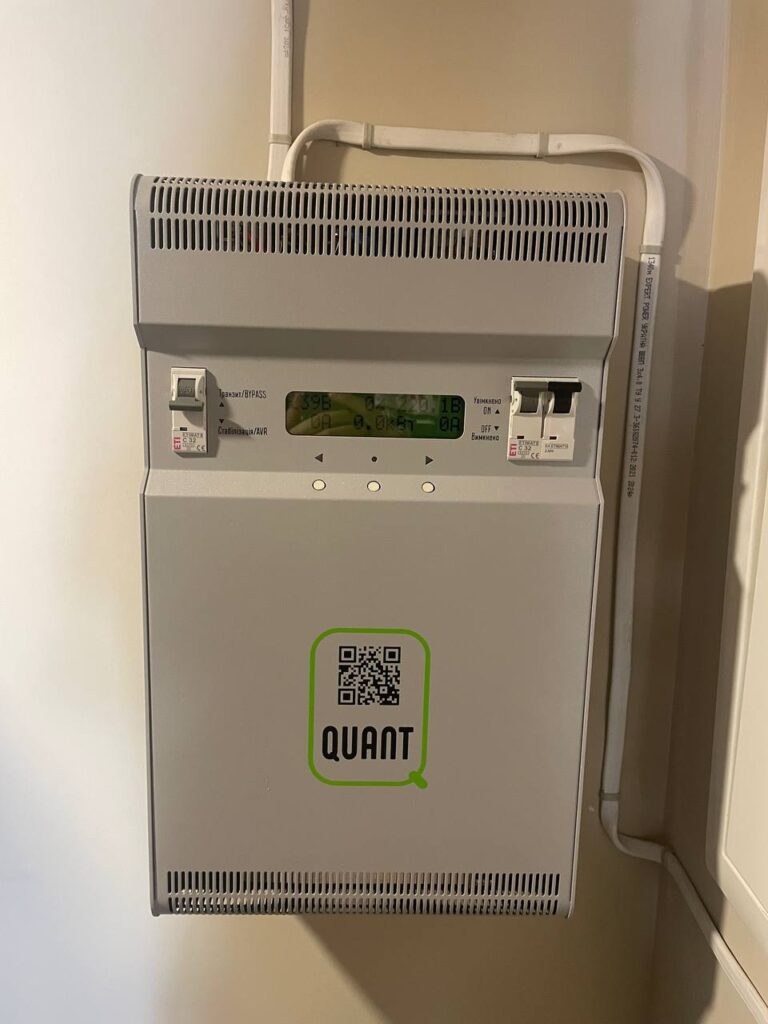

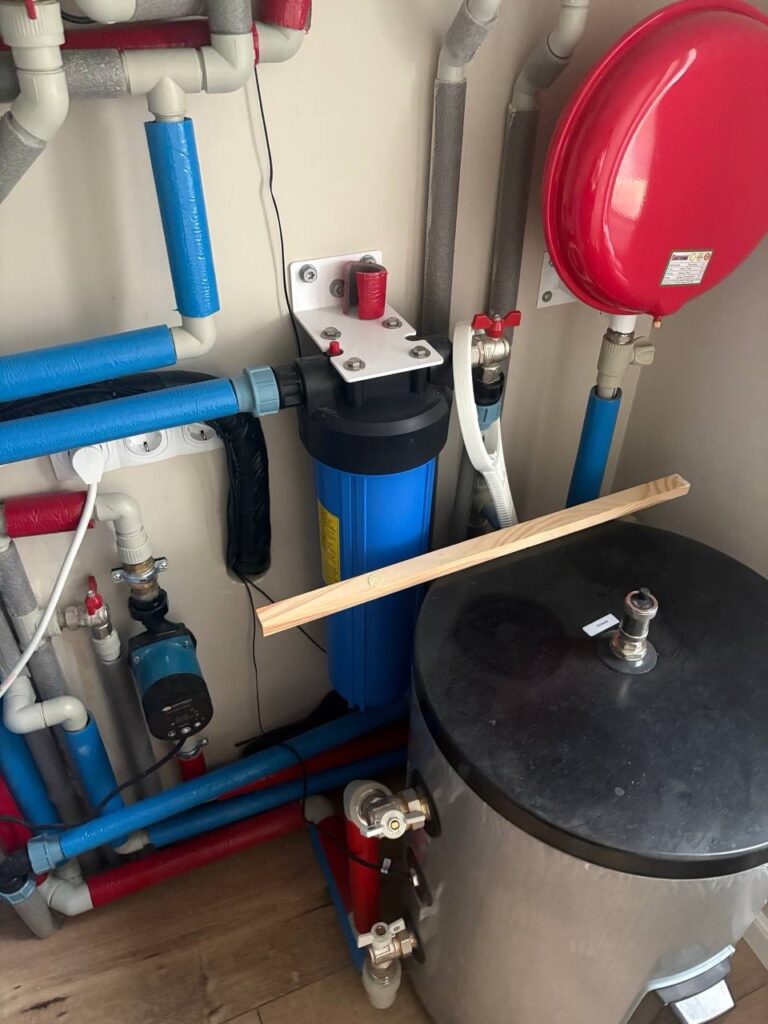

Фильтр грубой очистки, установленный на обратном трубопроводе перед гидромодулем, задерживает механические примеси, ржавчину и мелкие частицы, которые могут попадать в систему. Благодаря этому защищаются теплообменники, насосы и арматура от засорения, а сама система работает чисто и без перегрузок.
Рядом с буферной емкостью Raymer IMP 60 размещен расширительный бак, который компенсирует изменение объема теплоносителя при нагревании и охлаждении. Он предотвращает чрезмерное повышение давления и снимает нагрузку с труб, фитингов и оборудования, обеспечивая безопасную работу контура в любой сезон.
Также в системе установлены циркуляционные насосы, которые отвечают за непрерывное движение теплоносителя между тепловым насосом, буферной емкостью и контурами дома. Их правильное расположение и настройка гарантируют равномерный прогрев всех помещений, стабильную температуру и эффективное использование произведенного тепла.
В комплексе все эти дополнительные элементы повышают надежность, энергоэффективность и общий ресурс системы отопления, обеспечивая комфорт и бесперебойную работу в доме.
Преимущества данной системы для владельца
Установка теплового насоса Raymer RAY-10DS2-EVI с буферной емкостью Raymer IMP 60 дает существенные преимущества по сравнению с традиционным электрокотлом, особенно для дома площадью около 100 м².
1. Значительная экономия электроэнергии. Тепловой насос использует до 70% энергии из окружающей среды, тогда как электрокотел полностью зависит от электричества. В среднем тепловой насос расходует в 2,5–3 раза меньше электроэнергии при том же количестве полученного тепла.
2. Стабильная и эффективная работа в любую погоду. Модель RAY-10DS2-EVI имеет технологию EVI, которая позволяет сохранять производительность даже в сильные морозы, в отличие от электрокотла, который в такие периоды потребляет максимум электроэнергии.
3. Комфортная температура и плавная работа системы. Буферная емкость Raymer IMP 60 обеспечивает равномерный прогрев, снимает цикличность и уменьшает износ оборудования. Электрокотел часто включается и выключается, что создает нагрузку на сеть и быстро изнашивает элементы системы.
4. Возможность комбинированной работы. Правильное подключение позволяет переключаться между тепловым насосом и электрокотлом в случае пиковых нагрузок или аварийных ситуаций. Это обеспечивает максимальную надежность и безопасность. Электрокотел сам по себе не дает такой гибкости.
5. Повышенный ресурс и минимум обслуживания. Тепловой насос имеет более длительный срок службы, работает тихо и не требует частых сервисных вмешательств. Электрокотел имеет высокий износ ТЭНов и электроники из-за постоянных перепадов нагрузок.
6. Подготовка к будущим решениям. Система с тепловым насосом легко масштабируется — можно добавить бойлер ГВС, солнечные панели или расширить отопительные контуры без полной реконструкции системы. Такая система позволяет получить современное, экономичное и комфортное отопление, значительно более выгодное по сравнению с традиционным электрокотлом и более приспособленное к условиям частного дома.
