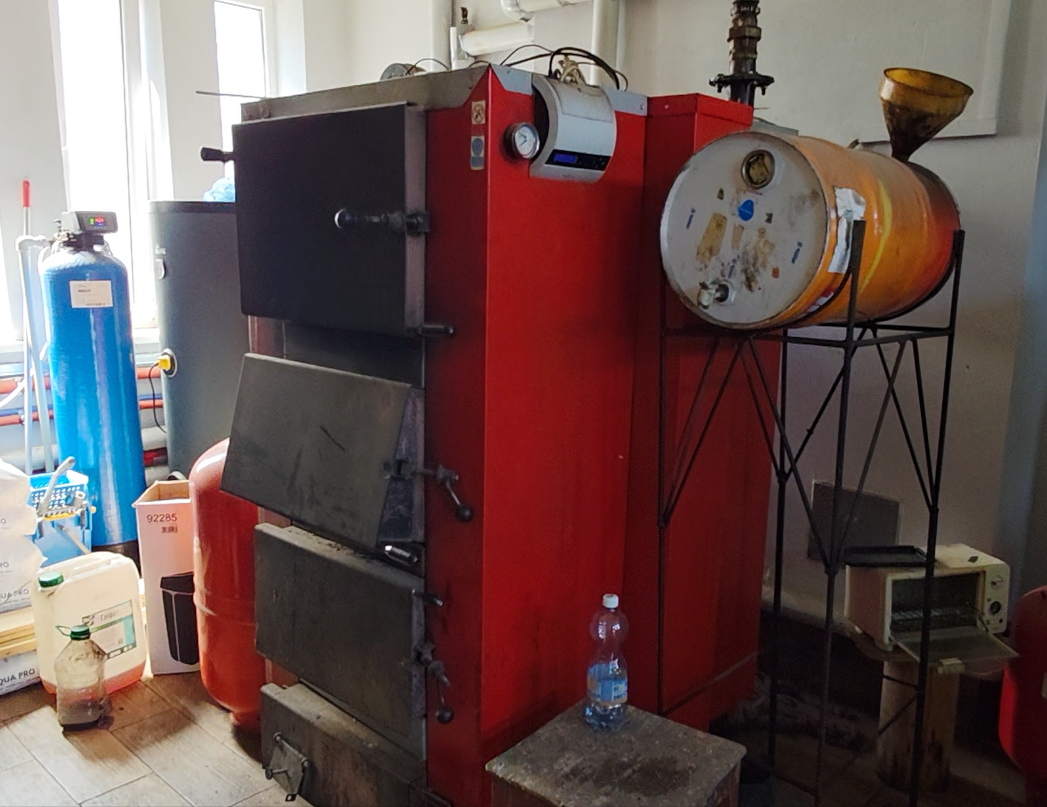

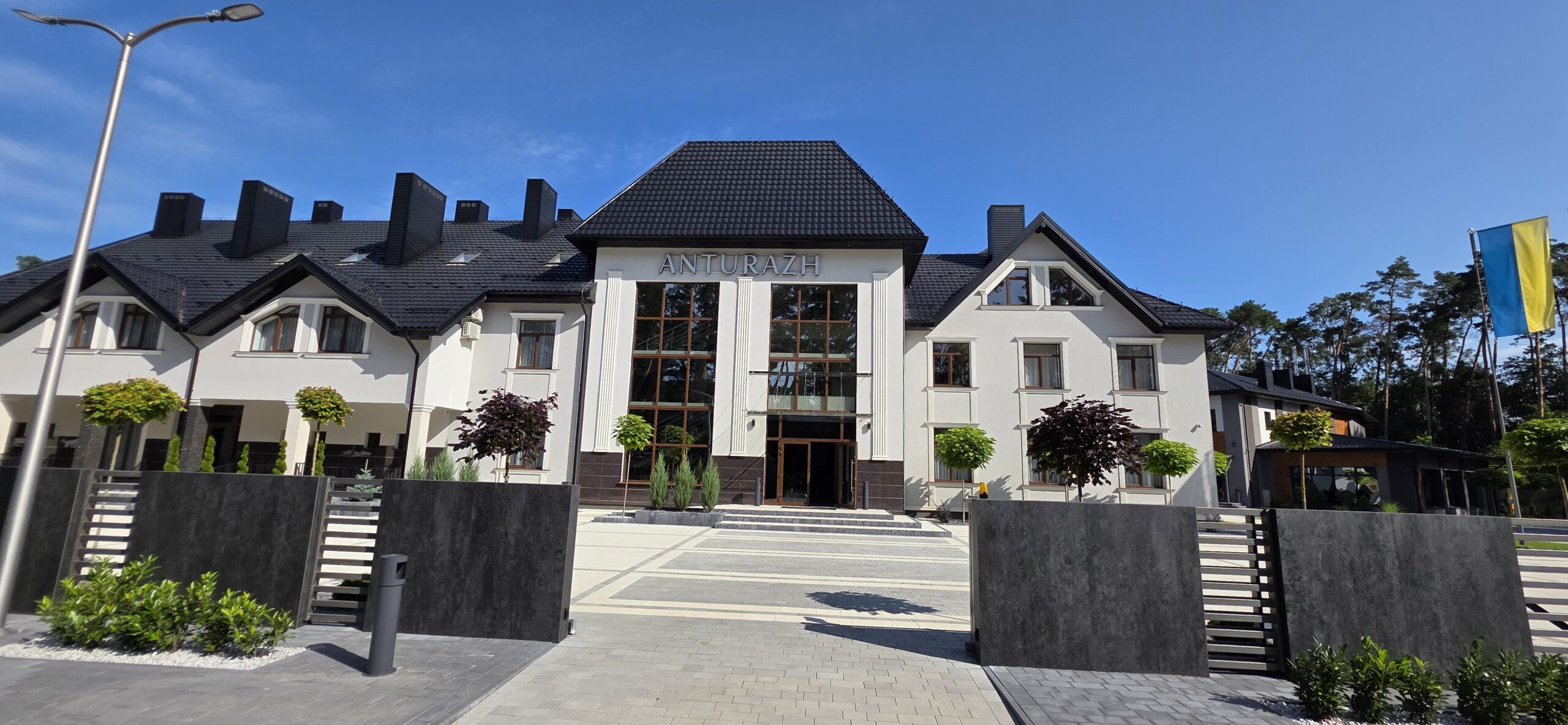

Гостиничный комплекс «Антураж» всегда стремился обеспечить своим гостям комфортный отдых в любое время года. До недавнего времени основным источником тепла для гостевых домов и спа-комплекса выступал твердотопливный котел, работающий на дровах. Такой способ отопления требовал значительных затрат — как финансовых, так и физических. Регулярная заготовка, доставка и поднос дров требовали дополнительного персонала и постоянных ресурсов. Кроме того, этот метод был менее эффективным с точки зрения автоматизации: необходимо было постоянно контролировать процесс горения, подкладывать топливо, очищать зольник и следить за температурным режимом.
С увеличением потока гостей и развитием инфраструктуры комплекса встал вопрос поиска более экономичного, экологичного и удобного источника теплоснабжения. Владельцы понимали, что для масштабного комплекса нужна система, способная работать автономно, стабильно и при этом существенно снижать эксплуатационные расходы. Именно в этот момент было принято решение опробовать современную альтернативу — тепловые насосы Raymer, которые уже зарекомендовали себя как эффективное и долговечное оборудование для отопления и подогрева воды.
Установка теплового насоса Raymer RAY-32DS1-EVI для гостевых домиков
Первым этапом модернизации системы отопления в гостиничном комплексе «Антураж» стала установка теплового насоса Raymer RAY-32DS1-EVI. Это мощное оборудование способно обеспечить стабильное и экономичное отопление гостевых домов общей площадью до 400 м².Один тепловой насос Raymer RAY-32DS1-EVI рассчитан на четыре двухэтажных домика по 100 м² каждый.
При проектировании системы отопления были учтены особенности внутреннего пространства и комфорт гостей:
- Первый этаж каждого домика оборудован системой теплого пола. Это позволяет равномерно прогревать помещение, создавая комфортный микроклимат без резких перепадов температуры и сквозняков.

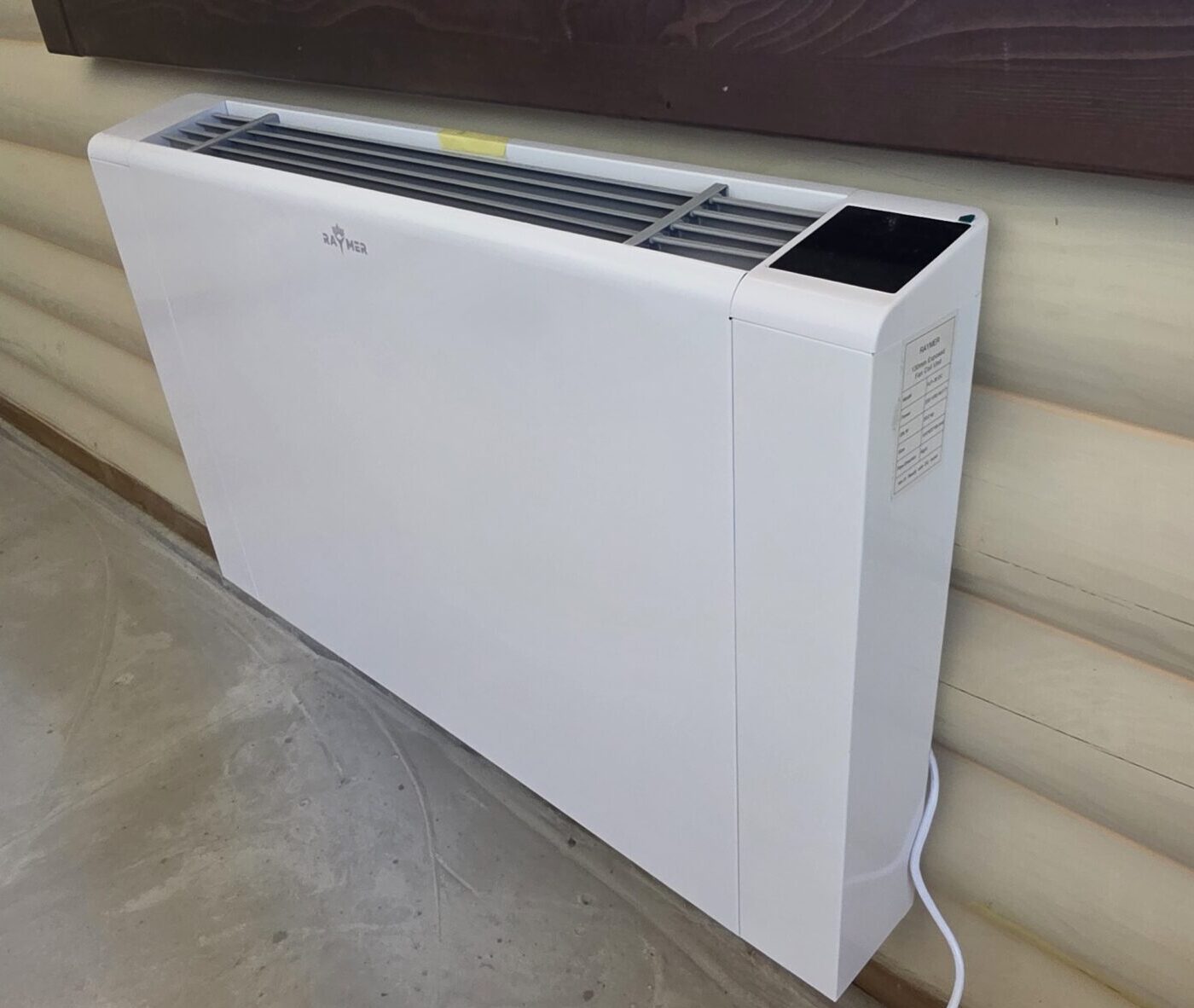

- Второй этаж отапливается с помощью современных фанкойлов Raymer. Такое решение обеспечивает быстрый нагрев или охлаждение воздуха, а также дает возможность регулировать температуру отдельно для каждой комнаты.
Благодаря такой комбинации — теплого пола на первом этаже и фанкойлов на втором — владельцы получили максимально гибкую, эффективную и комфортную систему климат-контроля. Тепловой насос Raymer RAY-32DS1-EVI работает стабильно даже при низких температурах до -30°С, обеспечивая оптимальные условия для проживания гостей в течение всего года, так как способен работать и на охлаждение, и на обогрев. Благодаря этому владелец полностью отказался от кондиционеров.
Монтаж наружного блока теплового насоса Raymer RAY-32DS1-EVI

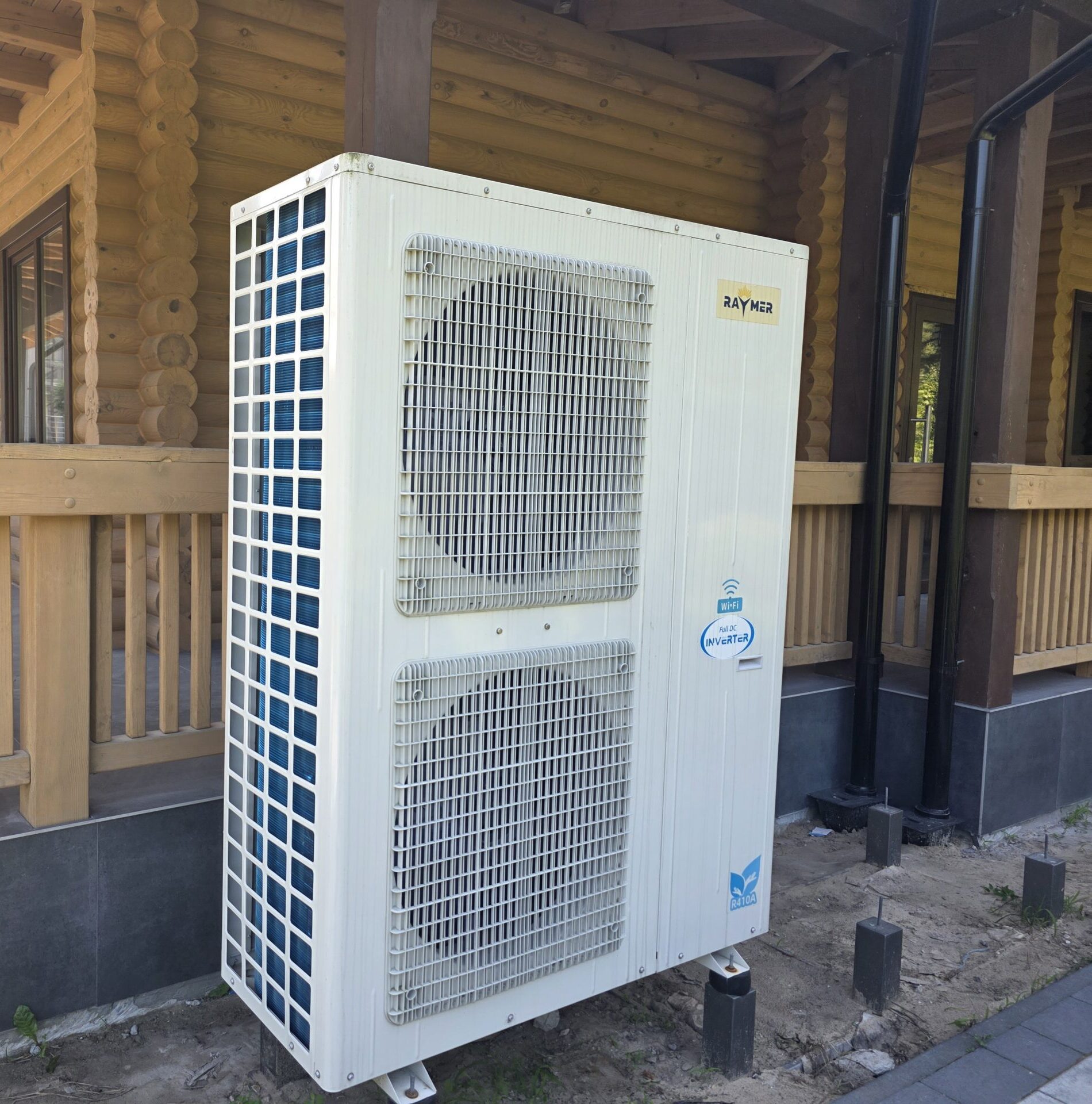

Наружный блок теплового насоса Raymer RAY-32DS1-EVI был установлен сбоку одного из гостевых домиков на открытом пространстве. Для монтажа была выбрана специально подготовленная площадка, что гарантирует стабильность конструкции и защиту от возможных деформаций грунта.
Блок размещен на прочных стойках с виброопорами, которые минимизируют шум и вибрации во время работы оборудования. Это особенно важно в гостиничном комплексе, где главной задачей является обеспечение комфорта гостей. Дополнительно внешний блок был установлен на достаточном расстоянии от стен здания, возле терассы. Такой подход обеспечивает свободный доступ воздуха к теплообменнику, что является критически важным для эффективной работы системы. Обеспечено пространство как для забора, так и для выброса воздуха, благодаря чему оборудование работает без перегрузок.
Подключение внешнего блока к внутреннему выполнено через фреоновую магистраль, длину которой предварительно рассчитали инженеры. Трубопроводы были утеплены специальным изоляционным материалом, чтобы предотвратить теплопотери и образование конденсата. Также предусмотрена защита от атмосферных воздействий, что продлевает срок службы оборудования.
В результате внешний блок теплового насоса Raymer RAY-32DS1-EVI интегрирован в систему отопления домиков максимально надежно, с соблюдением всех технических требований, что гарантирует его длительную и стабильную работу.
Монтаж внутреннего блока теплового насоса Raymer RAY-32DS1-EVI

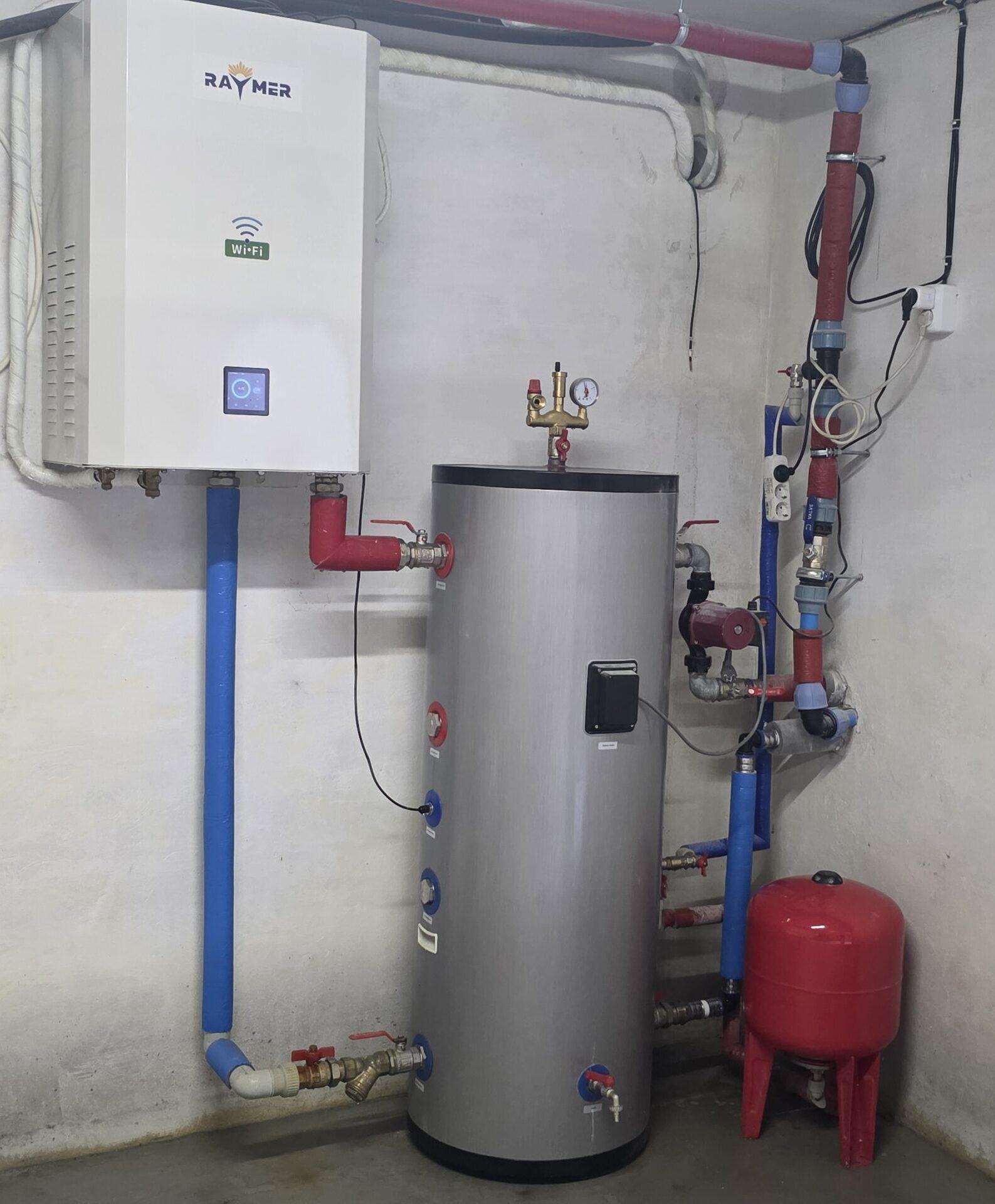

Внутренний блок теплового насоса Raymer RAY-32DS1-EVI был смонтирован в техническом помещении. Монтаж выполнен с учетом удобства обслуживания и оптимального расположения всех элементов системы. Блок установлен на стене, что позволяет экономить пространство и в то же время обеспечивает легкий доступ ко всем подключениям.
Входные и выходные патрубки подключены через качественную термоизоляцию: синяя труба для холодного контура и красная для горячего, что четко разделяет подачу и обратный поток. Это гарантирует правильную циркуляцию теплоносителя между тепловым насосом и системой отопления.

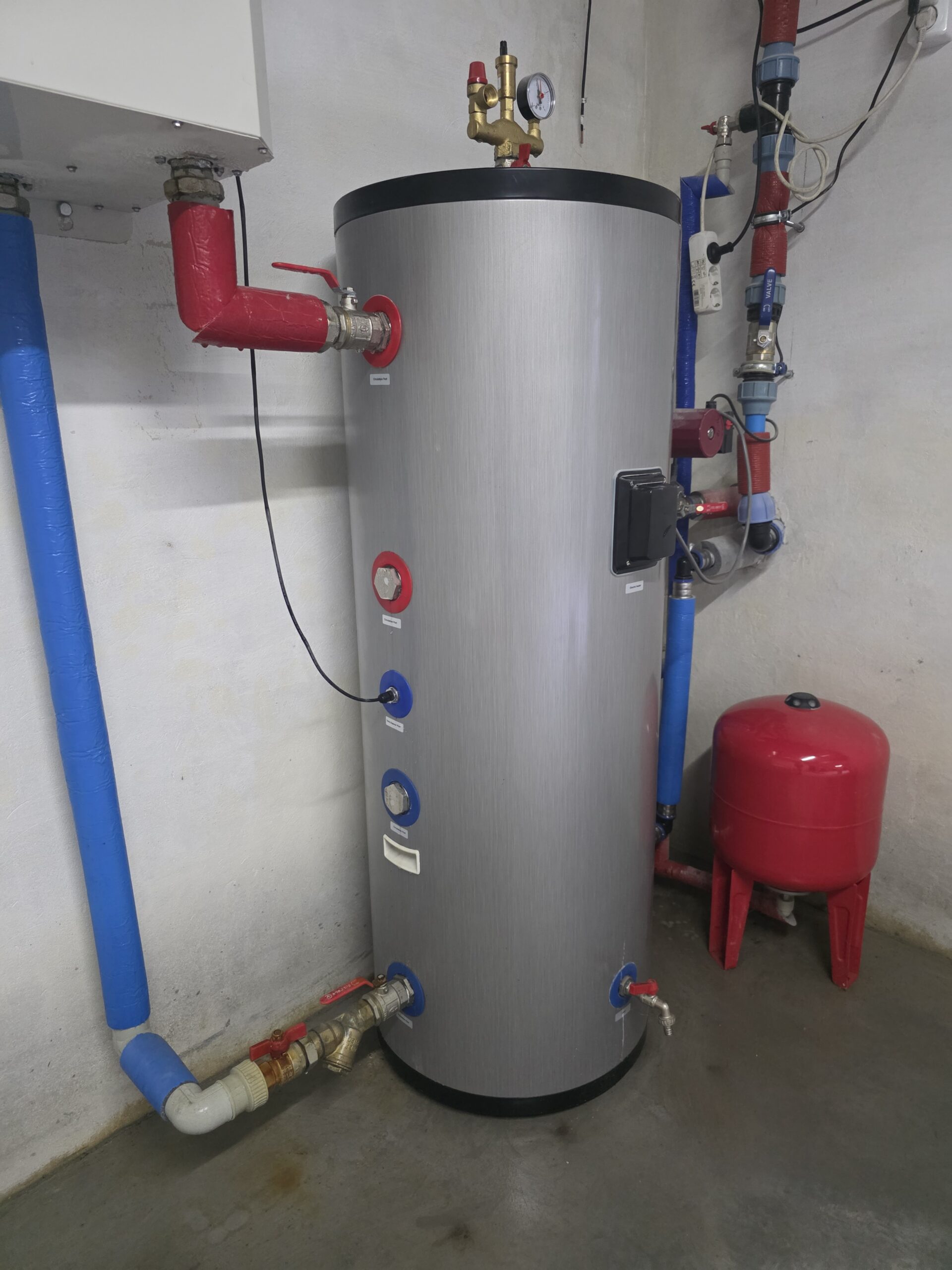

Рядом с внутренним блоком установлен буферный бак-накопитель, который выполняет сразу несколько функций: стабилизация работы теплового насоса, накопление тепла, а также защита от частых включений и выключений оборудования. Благодаря этому система работает более эффективно и долговечно. В систему также интегрировано:

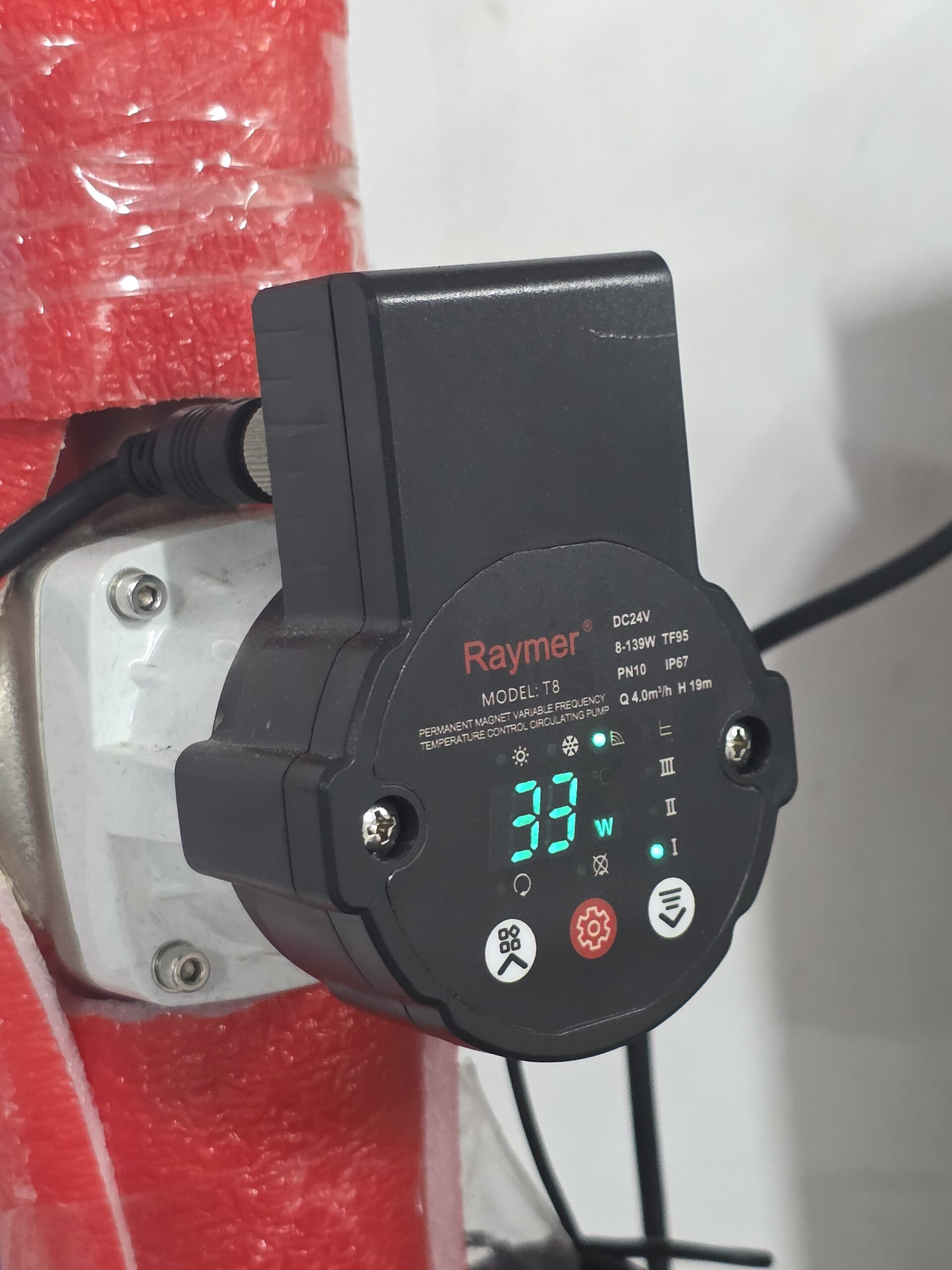

- циркуляционный насос – отвечает за постоянное движение теплоносителя по контуру;
- расширительный бак (красный) – компенсирует изменения объема воды во время нагрева и защищает систему от гидроударов;
- запорная арматура – позволяет легко отключать отдельные элементы для сервисного обслуживания;
- группа безопасности с манометром и клапаном – обеспечивает контроль давления в системе и предотвращает его чрезмерное повышение.
Разветвление системы от буферной емкости
Буферная емкость в данной системе выполняет роль центрального узла, от которого расходятся все контуры отопления гостевых домиков. Именно через нее происходит равномерное распределение тепла, которое вырабатывает тепловой насос Raymer RAY-32DS1-EVI. Такое решение позволяет стабилизировать работу системы и обеспечить необходимый объем теплоносителя для различных контуров.
Из накопительного бака выходят два основных направления:
Контур фанкойлов
- От буферной емкости проложены линии подачи к фанкойлам, расположенным на втором этаже.
- Фанкойлы работают не только в режиме отопления, но и в режиме охлаждения летом, что делает систему универсальной.
- Благодаря этому жильцы получают современный комфортный климат в любое время года.
Отдельное внимание во время монтажа уделено правильному распределению потоков теплоносителя между контурами. Это позволяет каждому потребителю получать необходимое количество тепла или холода в зависимости от текущего режима работы системы.
Все трубопроводы от буферной емкости дополнительно теплоизолированы, что помогает уменьшить теплопотери при передаче теплоносителя и повысить общую эффективность системы. Такая схема позволяет централизованно управлять отоплением и охлаждением гостевых домиков и обеспечивать стабильную работу оборудования.

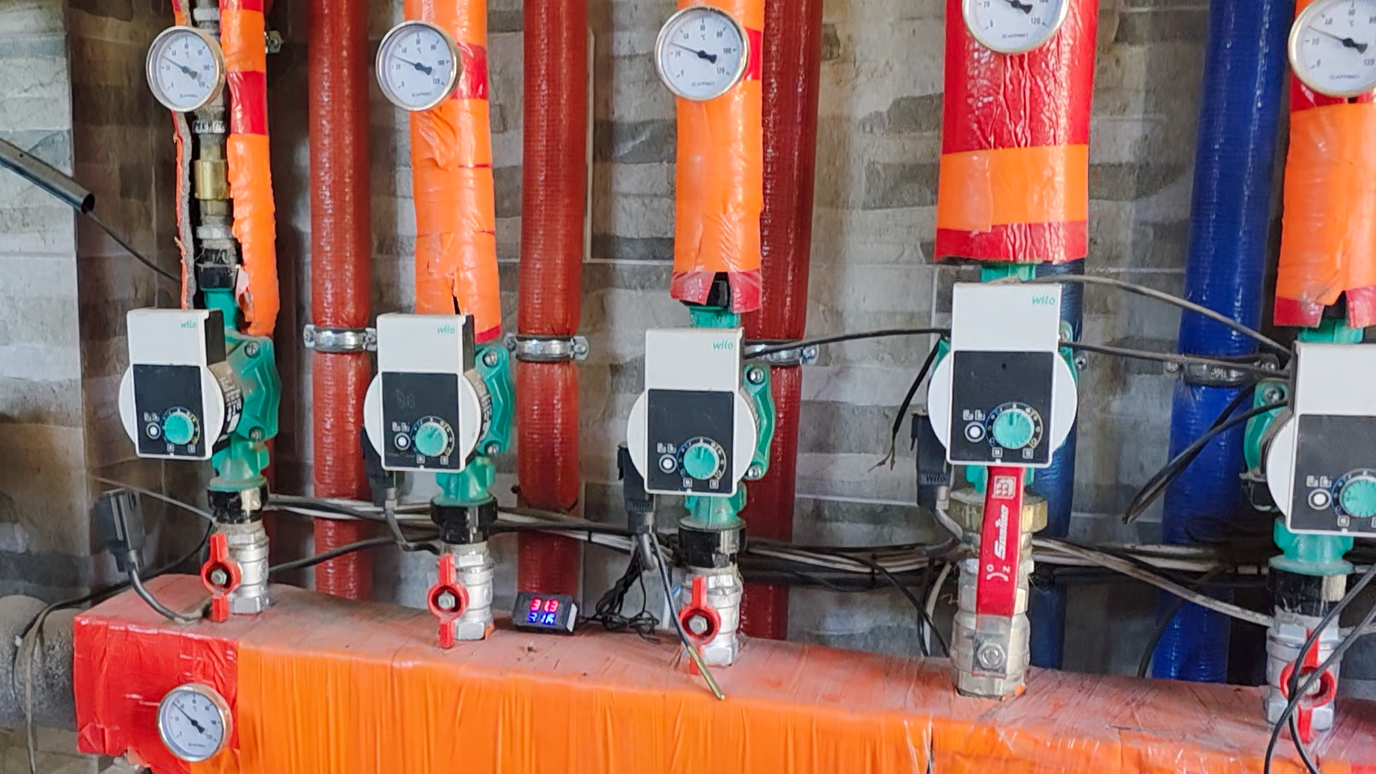

Каждый из контуров оборудован запорной арматурой и циркуляционными насосами, что позволяет точно управлять работой отдельных зон и обеспечивать оптимальное распределение тепла.
Каждый из контуров оборудован запорной арматурой и циркуляционными насосами, что позволяет точно управлять работой отдельных зон и обеспечивать оптимальное распределение тепла. Таким образом, буферная емкость выступает стабилизатором и «сердцем» системы: она принимает тепло от теплового насоса, накапливает его и равномерно распределяет как в теплый пол, так и в фанкойлы. Благодаря такой схеме достигается максимальная эффективность, гибкость и экономия энергии.
Тепловые насосы для СПА-комплекса

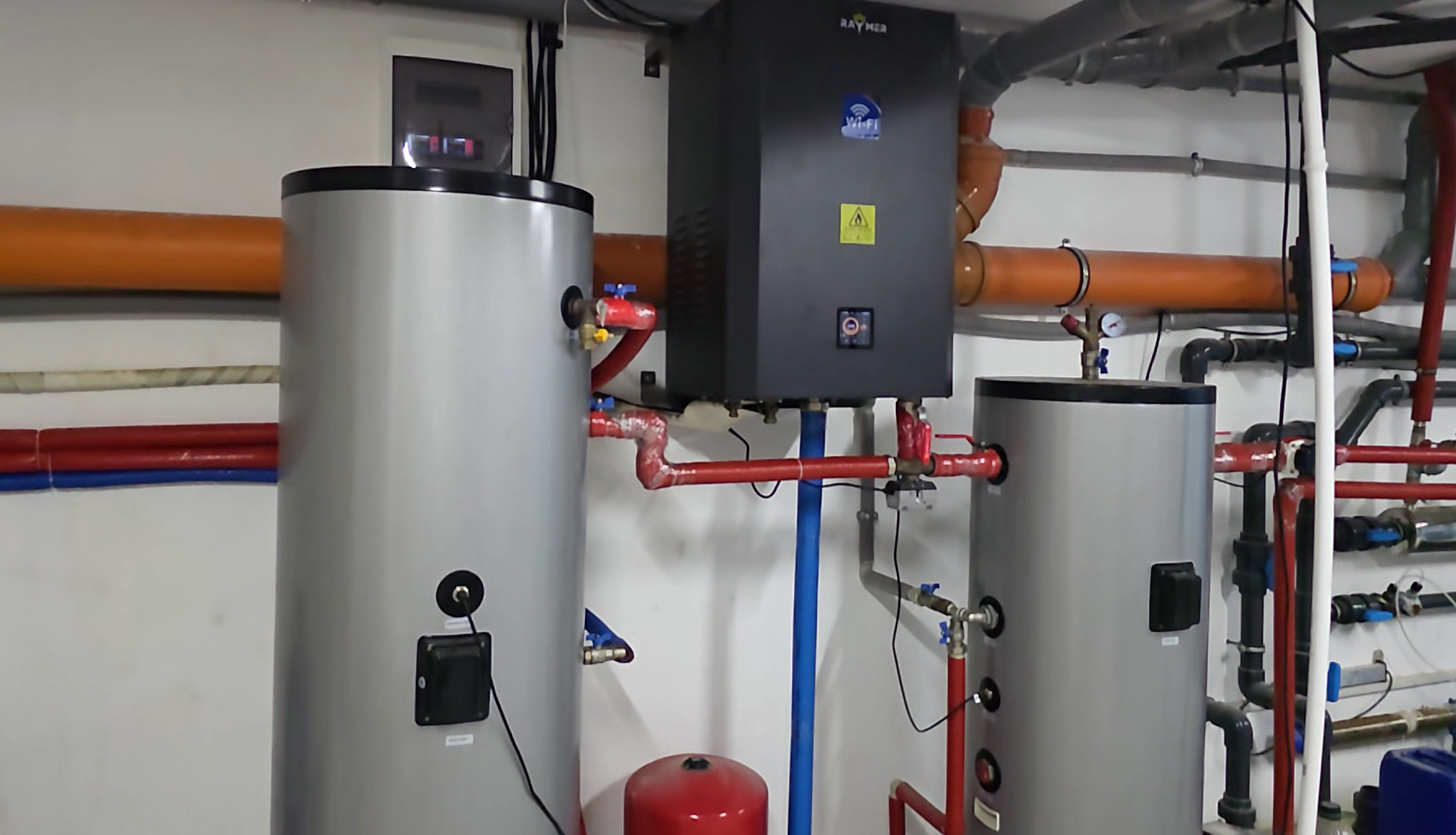

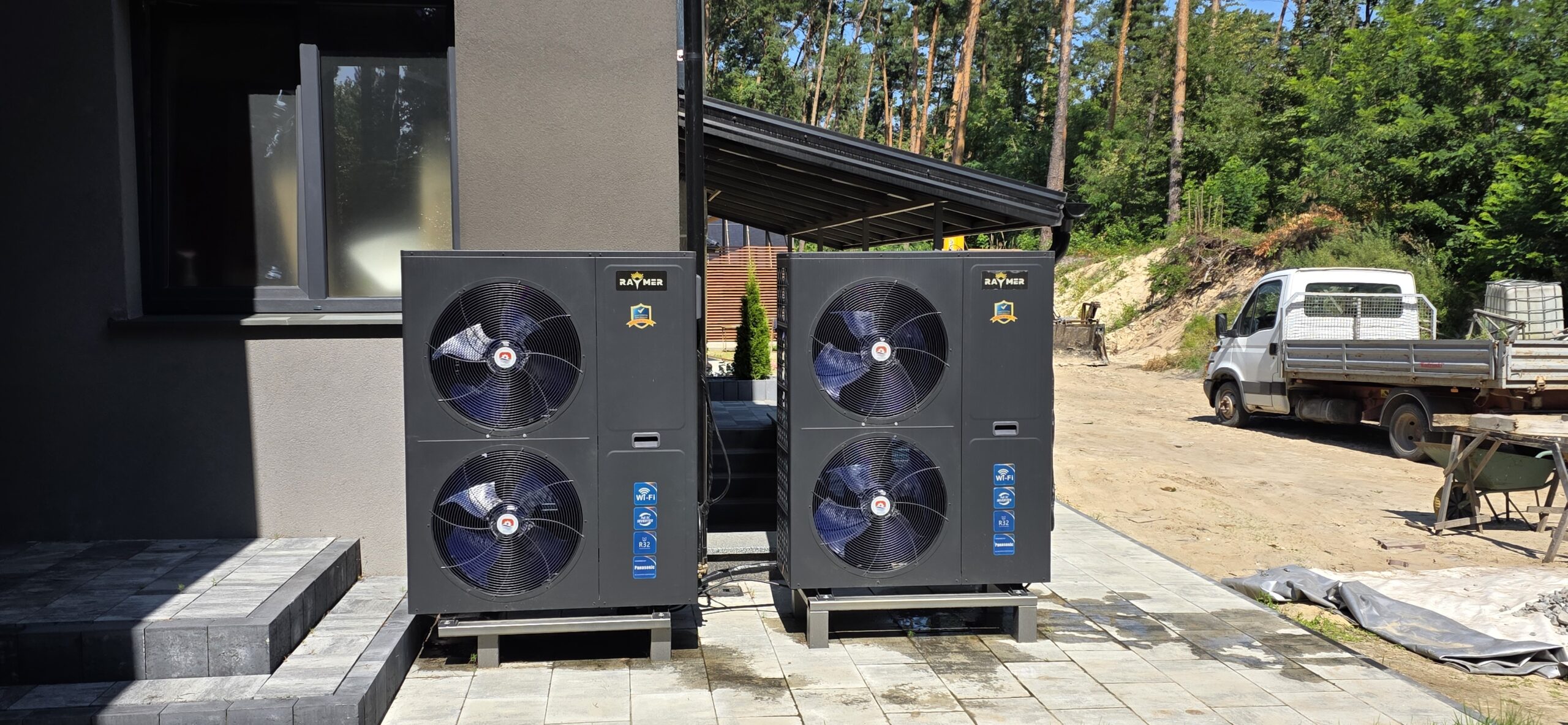

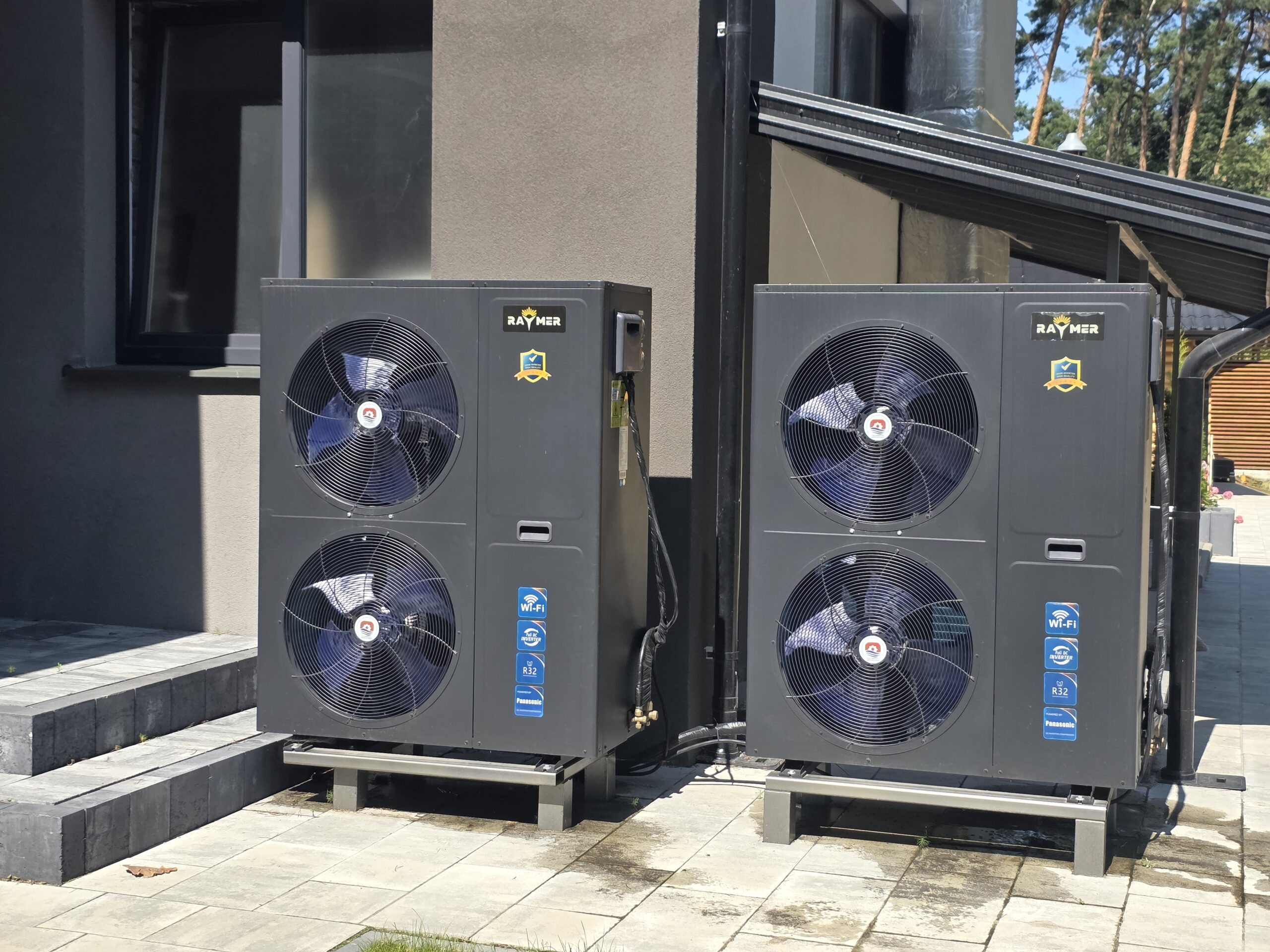

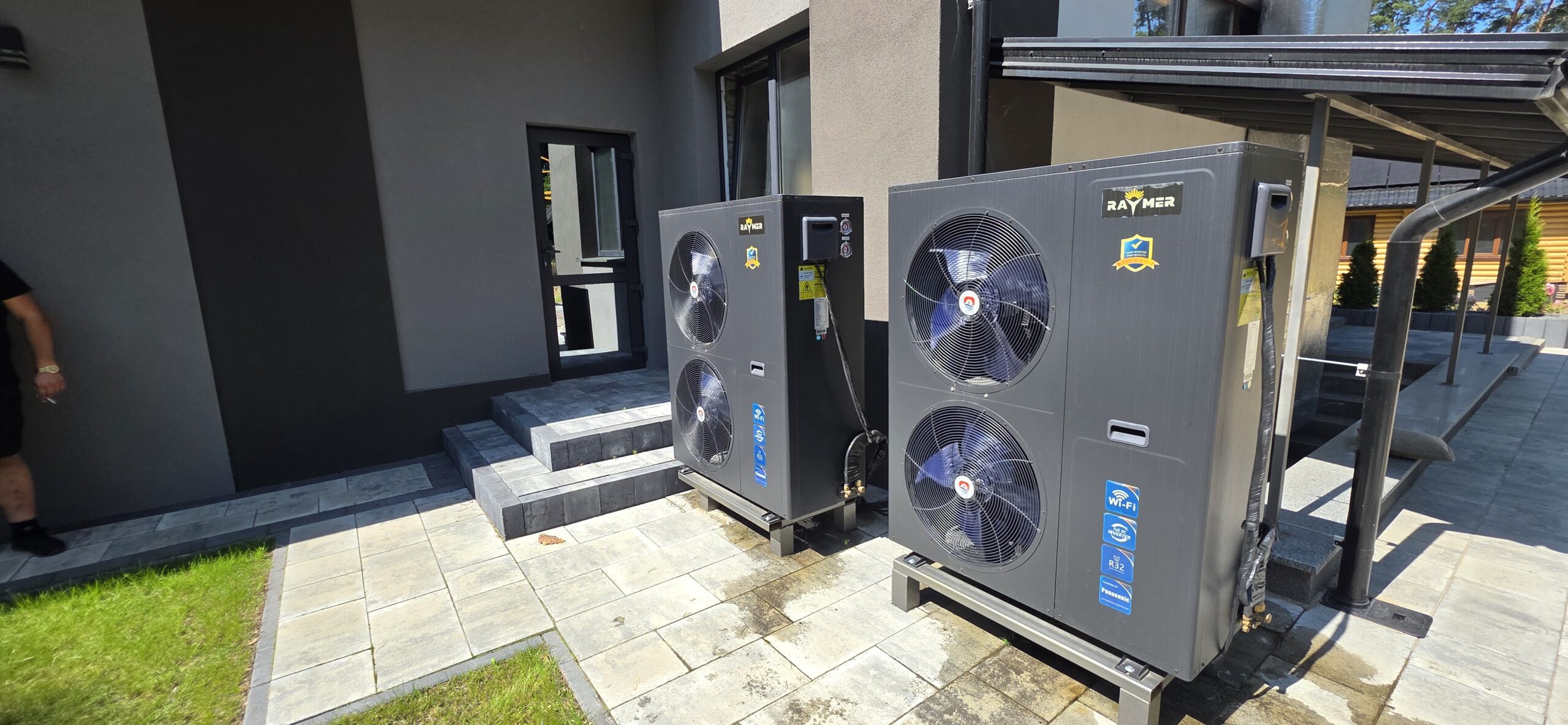

Для обеспечения стабильного комфорта в спа-зоне гостиничного комплекса были установлены два тепловых насоса Raymer RAY-32DS2-EVI по каскадной схеме. Такой подход позволяет эффективно распределять нагрузку и обеспечивать бесперебойную работу всей системы даже в периоды пикового потребления энергии.
Преимущества каскадной схемы
Использование каскадной схемы подключения тепловых насосов в спа-комплексе имеет ряд важных преимуществ.
Во-первых, она позволяет равномерно распределить нагрузку между двумя агрегатами. Благодаря этому каждый насос работает в более щадящем режиме, что не только снижает износ оборудования, но и продлевает его срок службы.
Во-вторых, такая схема обеспечивает надежное резервирование системы. В случае, если один из тепловых насосов будет отключен для технического обслуживания или ремонта, второй продолжит работу. Это особенно важно для гостиничного и спа-бизнеса, ведь комфорт гостей не может зависеть от технических перерывов.
И, наконец, каскадная схема дает возможность гибко настраивать режимы работы. Один тепловой насос может быть задействован исключительно для подогрева воды в бассейне, тогда как другой будет работать на отопление помещений комплекса.
Такой подход делает систему максимально эффективной, универсальной и экономически выгодной, ведь оборудование используется именно там, где есть наибольшая потребность в тепле.
Отопление помещений СПА-комплекса
Для обеспечения комфортных условий во всех зонах СПА-комплекса один из тепловых насосов задействован исключительно для отопления здания. Система организована таким образом, что тепло равномерно распределяется через теплые полы и фанкойлы. Это позволяет поддерживать комфортную температуру в залах отдыха, массажных кабинетах, комнатах релакса и даже в технических помещениях.
Теплый пол обеспечивает равномерный прогрев помещений без резких перепадов температуры, а фанкойлы позволяют оперативно корректировать температуру в отдельных зонах. Такое сочетание отопительных приборов дает возможность создать комфортный микроклимат в помещениях с различным назначением и тепловой нагрузкой.
Отдельным преимуществом такой системы является возможность гибко управлять температурой в разных зонах комплекса. В помещениях, где постоянно находятся посетители, можно поддерживать комфортные параметры, тогда как во вспомогательных или технических зонах температура может быть ниже. Такой подход позволяет не расходовать лишнюю энергию на отопление помещений, которые не требуют постоянного высокого температурного режима.
Подогрев воды в бассейне

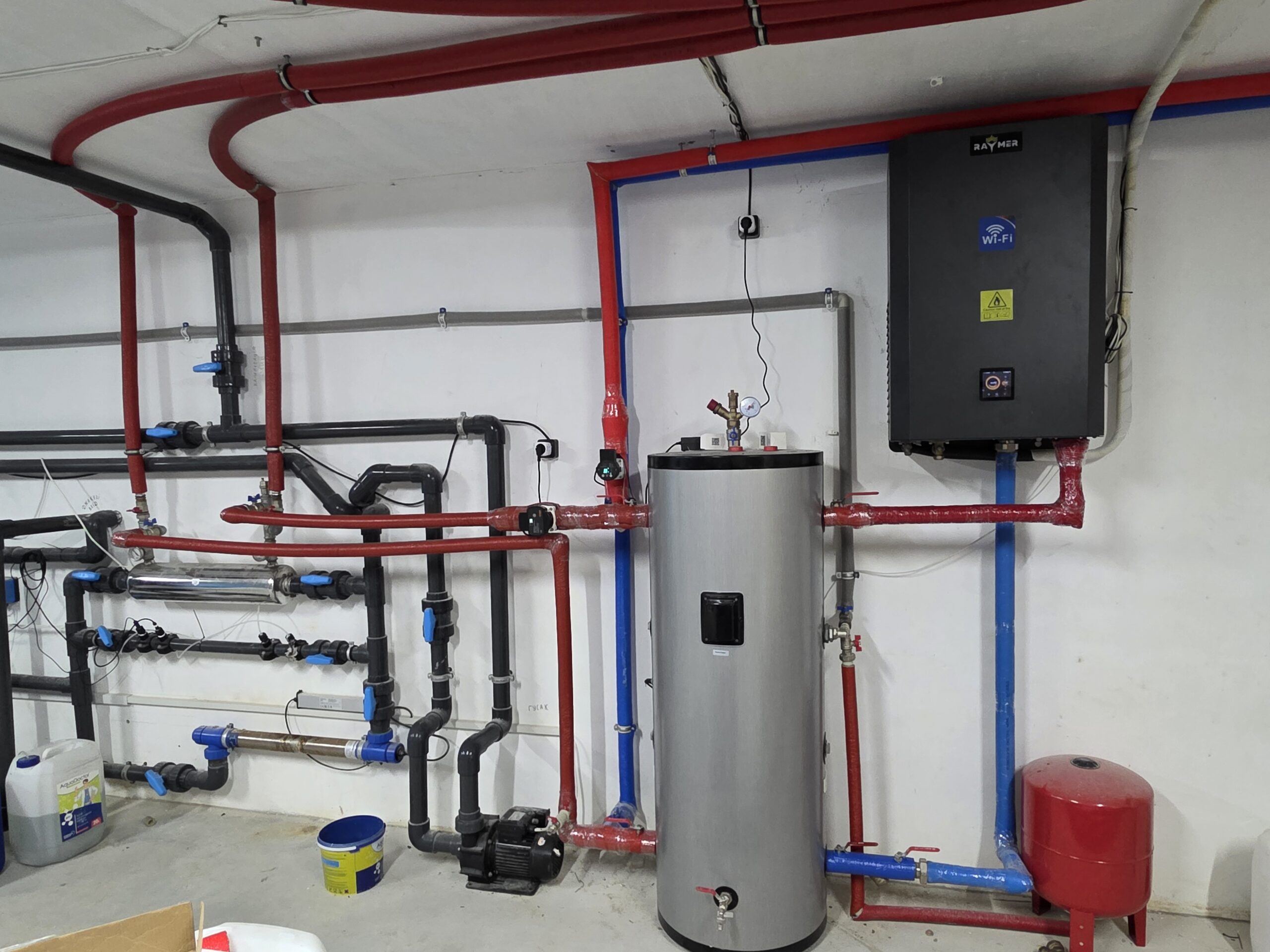

Второй тепловой насос в каскадной системе выполняет отдельную задачу — подогрев воды в бассейне. Его работа организована через титановый горизонтальный теплообменник, где теплоноситель от насоса передает энергию непосредственно воде, поддерживая стабильный уровень температуры. Это позволяет гостям СПА-комплекса всегда наслаждаться комфортным купанием независимо от сезона.
Отдельным преимуществом такой схемы является возможность точно поддерживать заданную температуру воды без постоянной работы оборудования на максимальной мощности. Тепловой насос автоматически адаптирует свою производительность в соответствии с текущими потребностями бассейна, компенсируя теплопотери и поддерживая комфортные параметры воды. Титановый теплообменник при этом обеспечивает надежную передачу тепла и устойчивость к воздействию воды бассейна.
Использование теплового насоса вместо традиционных электрических или газовых нагревателей является значительно более выгодным. Благодаря высокому коэффициенту преобразования энергии насос потребляет в 3–4 раза меньше электроэнергии для обеспечения того же количества тепла. В результате владельцы получают не только экономию, но и экологически чистое и безопасное решение для подогрева бассейна.

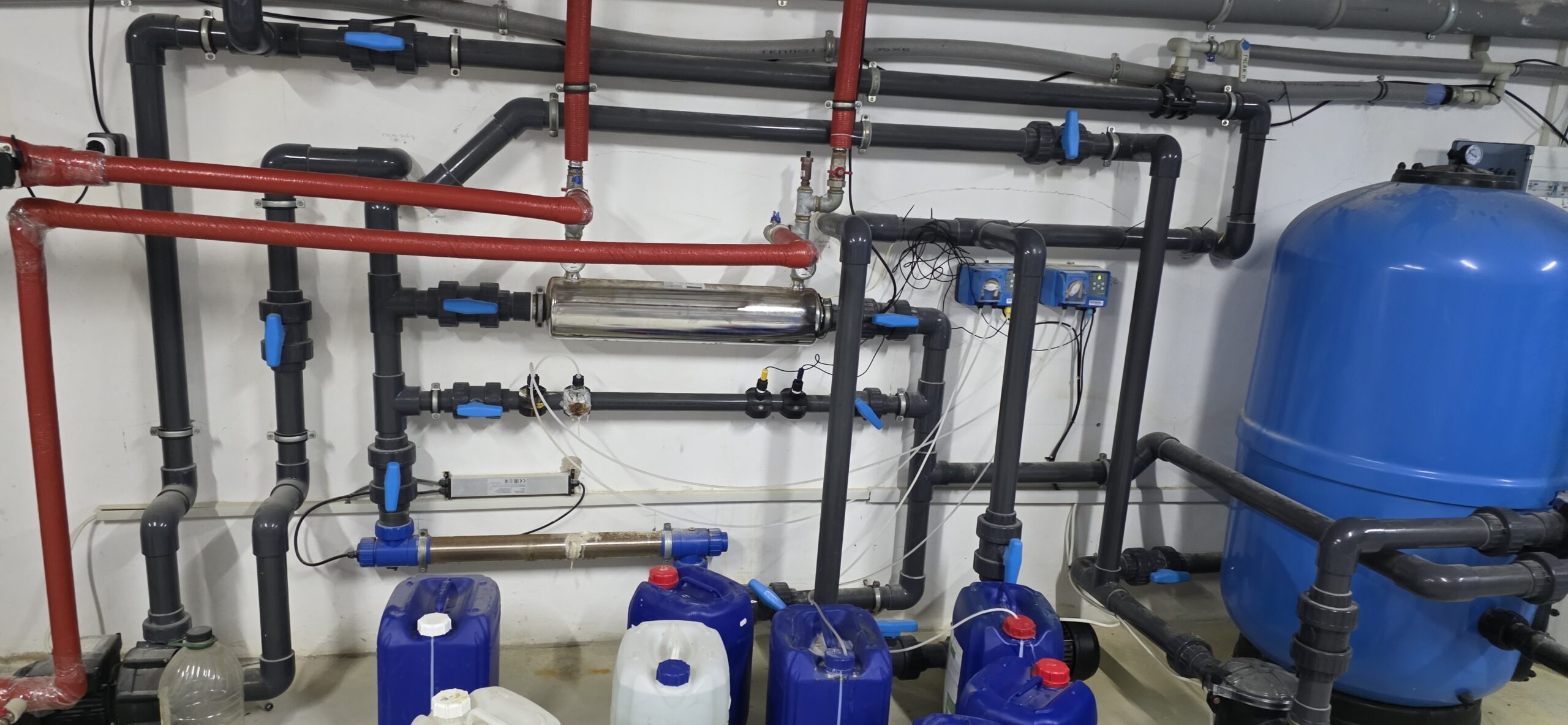

Основные элементы и работа системы подогрева бассейна с тепловым насосом
Система подогрева воды в бассейне построена таким образом, чтобы совместить экономичность работы теплового насоса и надежность комплексной водоочистки.
Центральным узлом является теплообменник в нержавеющем корпусе. Именно через него происходит передача тепла от теплоносителя теплового насоса к воде бассейна. При этом гидравлические контуры остаются полностью отделенными: теплообмен осуществляется только через металлические пластины, что гарантирует безопасность и долговечность работы оборудования. В системе можно четко различить два трубопровода. Красные трубы отвечают за контур теплоносителя, который поступает от теплового насоса. А серые трубы образуют циркуляционную систему бассейна, которая подает и отводит воду через теплообменник и фильтрационный блок.
Очистку воды осуществляет система фильтрации, представленная большим синим баком. Внутри него расположен кварцевый песок или другой наполнитель, который задерживает песок, листья и другие механические примеси. Для поддержания химического состава используется дозирующая станция – на стене смонтированы датчики и насосы-дозаторы, а внизу размещены канистры с реагентами. Она автоматически контролирует уровень pH и дезинфекцию, обеспечивая стабильное качество воды.
Дополнительным этапом обеззараживания выступает ультрафиолетовый обеззараживатель, металлический цилиндр, установленный в нижней части системы. Он нейтрализует бактерии и водоросли без использования лишней химии, делая воду более приятной для отдыха. Важную роль играет и запорная арматура – краны с синими ручками. Они позволяют перекрывать отдельные участки контура во время сервиса и регулировать поток воды.
Работа системы выглядит следующим образом: вода из бассейна сначала проходит через фильтрацию, очищаясь от механических примесей. Далее она поступает в теплообменник, где получает тепло от теплового насоса. После этого проходит через ультрафиолетовый блок и химическое дозирование, где поддерживается правильный баланс pH и обеззараживание. Уже очищенная и нагретая вода возвращается обратно в бассейн.
В такой схеме тепловой насос выполняет только функцию подогрева, а фильтрационная и дозирующая система полностью отвечают за качество и безопасность воды. В результате владелец получает теплый бассейн с чистой водой, пригодной для ежедневного использования без лишних хлопот.
Автономное энергообеспечение гостиничного комплекса

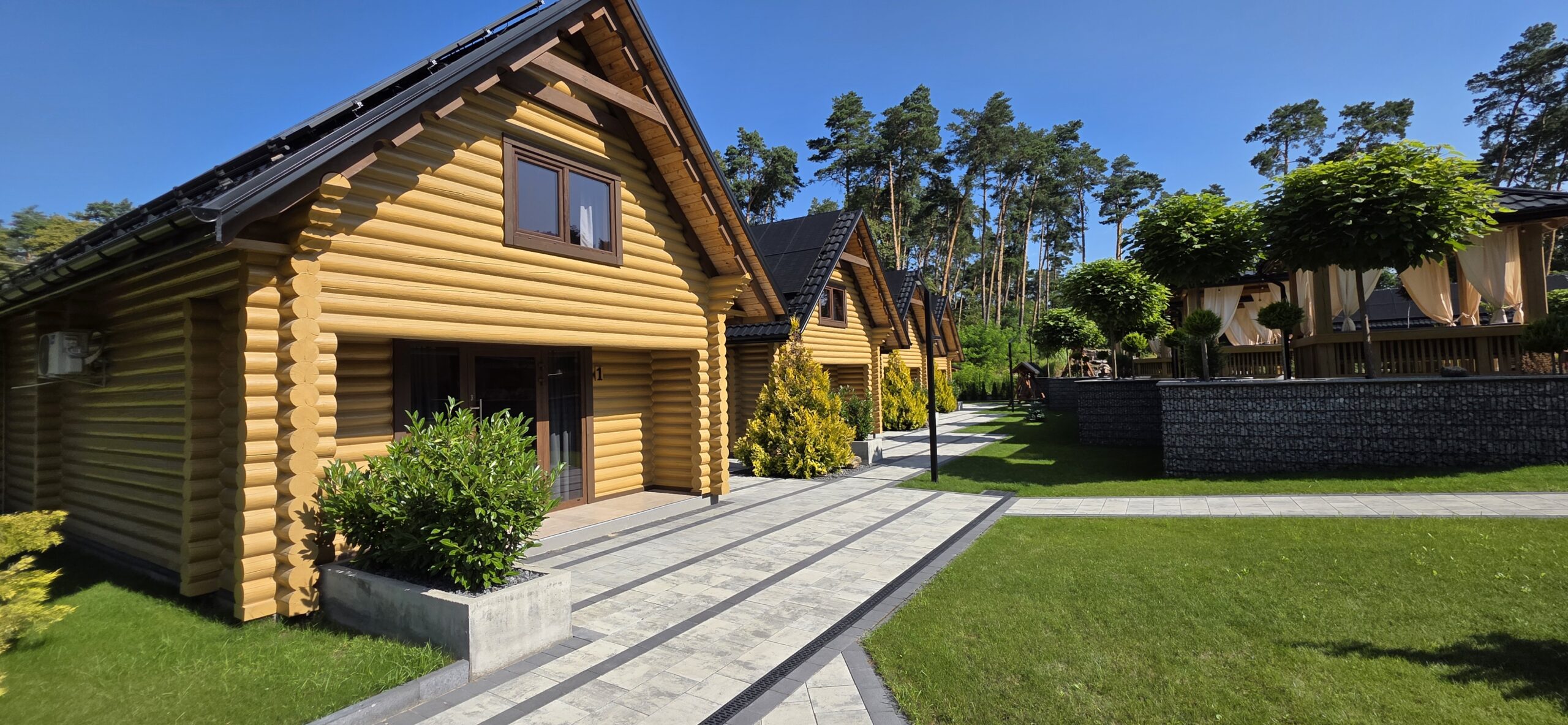

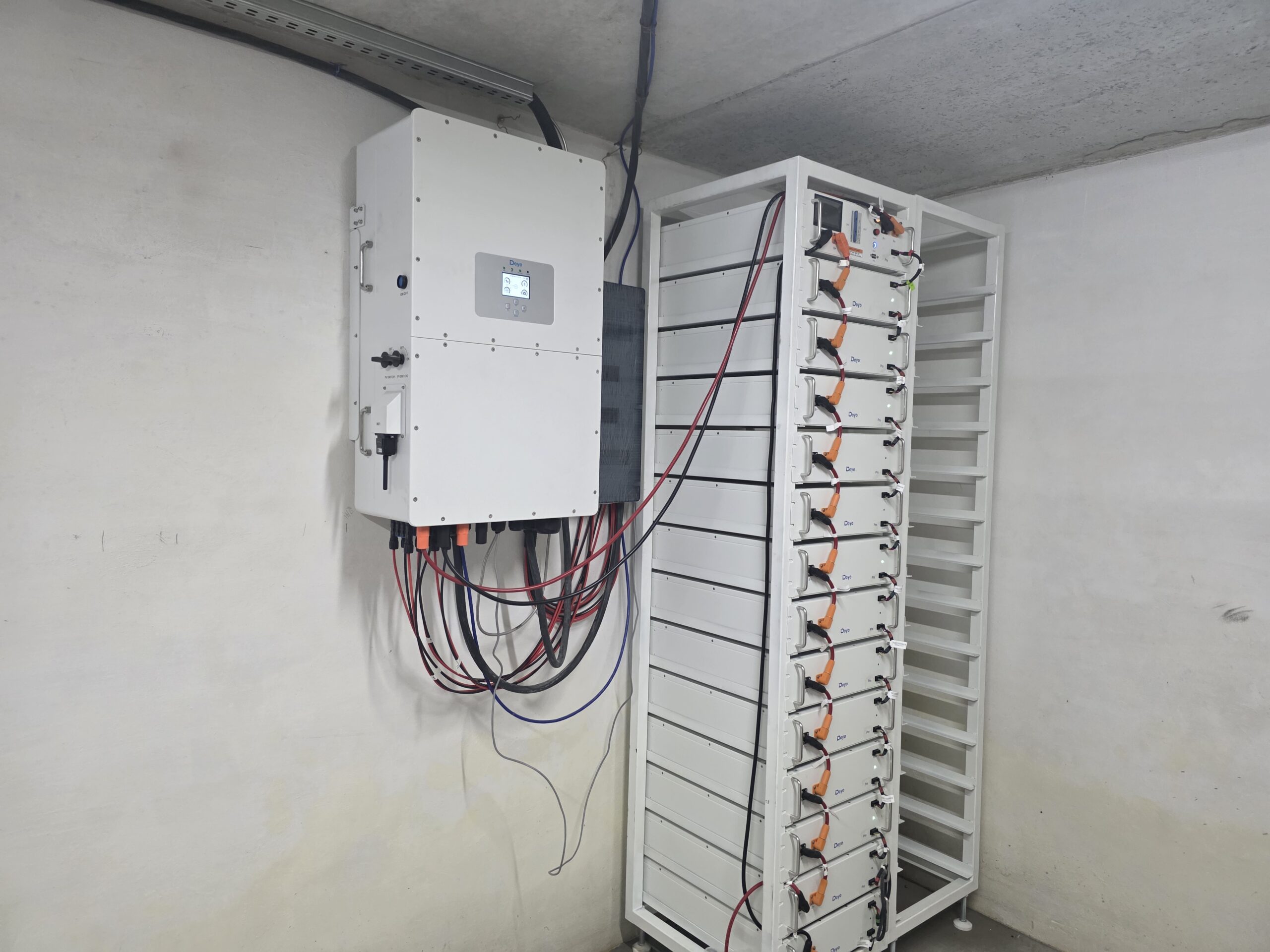

В данном гостиничном комплексе реализована полностью независимая система энергообеспечения на основе солнечной электростанции. На крыше расположены солнечные панели, которые производят электроэнергию из возобновляемого источника – солнца. Эта энергия подается на солнечный инвертор Deye, который преобразует постоянный ток в переменный, пригодный для питания всего оборудования отеля.
Инвертор также выполняет функцию «мозга системы» – он управляет потоками энергии, распределяет питание между потребителями, заряжает аккумуляторные батареи и может отдавать излишки энергии в сеть. Особую роль в этой системе играют накопительные батареи Deye.
Они обеспечивают резерв энергии на случай отсутствия солнечного излучения (ночью или в пасмурную погоду). Благодаря этому отель имеет стабильное питание 24/7, независимо от погодных условий или перебоев во внешней электросети.
Таким образом, весь комплекс работает полностью на собственном энергообеспечении. Это не только гарантирует надежность и комфорт для гостей, но и позволяет существенно сократить эксплуатационные расходы и позиционировать отель как современный и экологически ответственный объект.
Почему тепловой насос – лучшее решение для отелей?
Тепловой насос – это не просто современное оборудование для отопления или подогрева воды.
Для отелей он становится настоящим стратегическим решением, ведь сочетает комфорт для гостей, экономию для владельца и надежность в ежедневной работе. Во-первых, это энергоэффективность.
Тепловой насос способен производить в 4–5 раз больше тепловой энергии, чем потребляет электроэнергии. Для отеля, где нужно постоянно отапливать помещения, подогревать воду в душевых, бассейнах или спа-зонах, это означает существенное снижение счетов за энергию. Во-вторых, надежность и непрерывность работы. Отель работает круглосуточно, и остановка системы отопления или горячей воды недопустима.
Тепловые насосы Raymer оснащаются инверторными компрессорами, способными работать даже при -25…-30 °C. А при необходимости систему можно дополнить резервным электрокотлом, чтобы всегда иметь запасной вариант. В-третьих, это комфорт гостей. Постоянное наличие теплой воды в кране, стабильная температура в номерах и подогрев бассейна или джакузи – все это напрямую влияет на впечатления клиента от пребывания в отеле.
И здесь тепловой насос выигрывает у традиционных котлов, потому что работает тихо, без запахов, без выбросов продуктов сгорания. Четвертый аспект – экологичность и имидж. Современные туристы все больше ценят отели, которые внедряют зеленые технологии. Использование тепловых насосов в сочетании с солнечными электростанциями подчеркивает, что отель заботится не только о комфорте, но и об окружающей среде. Это весомый аргумент в рекламе и для получения сертификатов «eco-friendly». И еще один важный момент – гибкость и интеграция.
Тепловой насос можно подключить как к системе радиаторного отопления, так и к теплому полу, бойлерам ГВС или системе подогрева бассейнов. Это универсальное решение, которое подходит для любого гостиничного комплекса – от маленьких апарт-отелей до крупных SPA-центров. В результате отель получает систему, которая одновременно снижает расходы, повышает уровень комфорта и работает бесперебойно даже в самых суровых условиях. А гости получают главное – тепло, уют и качественный сервис.
