Монтаж теплового насоса Raymer RAY-18DS2-EVI, дом площадью 200 кв. м в с. Княжичи, Киевской области

1. Монтаж внешнего блока теплового насоса

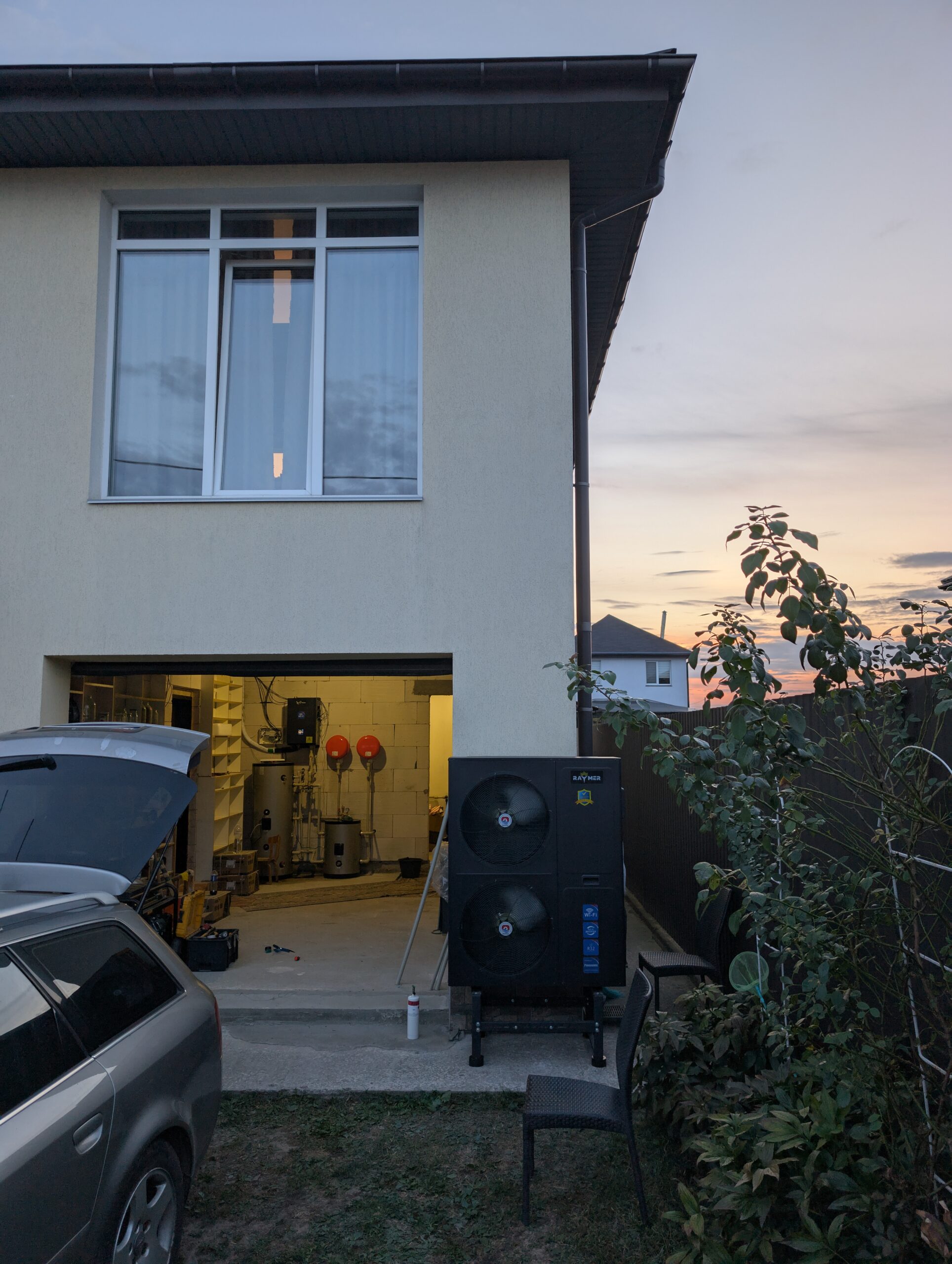

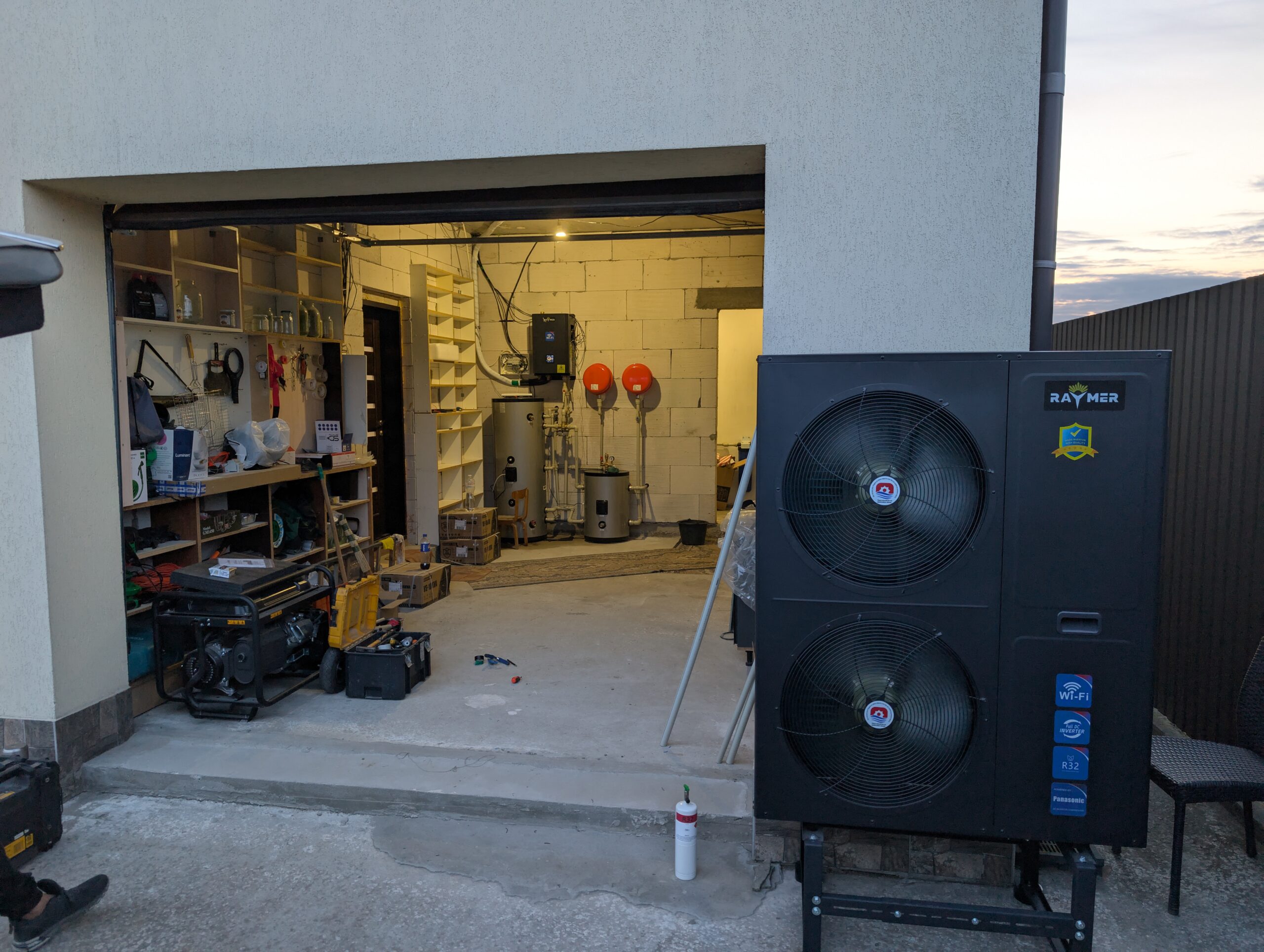

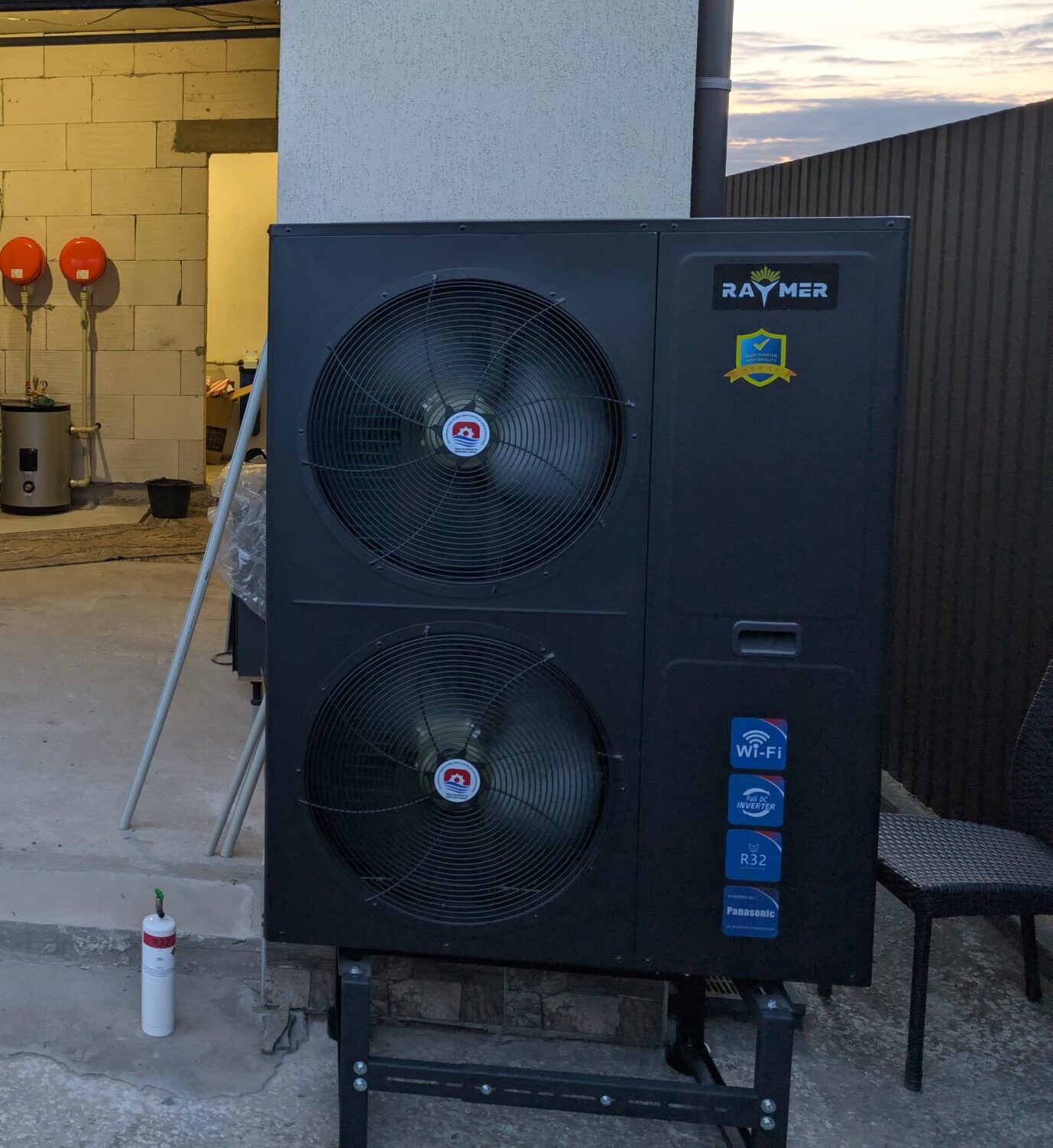

Внешний блок теплового насоса Raymer RAY-18DS2-EVI был установлен на прочную металлическую подставку возле въезда в гараж. Такое расположение было выбрано с учетом удобства обслуживания и минимального влияния на комфорт жильцов. Поскольку оборудование работает тихо, даже при близком расположении к жилым комнатам оно не создает шумового дискомфорта. При монтаже были учтены все технические требования:

• Виброизоляция – под внешний блок установлены специальные вибропоглощающие опоры, которые минимизируют передачу вибраций на металлическую подставку и грунт.
• Расстояние до стен и препятствий – соблюдены рекомендуемые зазоры по бокам и сзади блока для обеспечения свободной циркуляции воздуха. Это гарантирует эффективную работу даже в пиковые режимы нагрузки.
• Организация дренажа – предусмотрен отвод конденсата, чтобы избежать обледенения и скопления воды под оборудованием в зимний период.
• Фреоновая трасса – длиной около 10 метров, проложена по потолку гаража. Все соединения были выполнены с соблюдением технологии, с применением качественной теплоизоляции для сохранения энергоэффективности системы.

Таким образом, наружный блок был смонтирован максимально грамотно – с учетом надежности, долговечности и удобства эксплуатации. Это позволяет владельцам получить стабильную работу теплового насоса в любой сезон без риска потери эффективности.

3. Монтаж гидромодуля теплового насоса Raymer

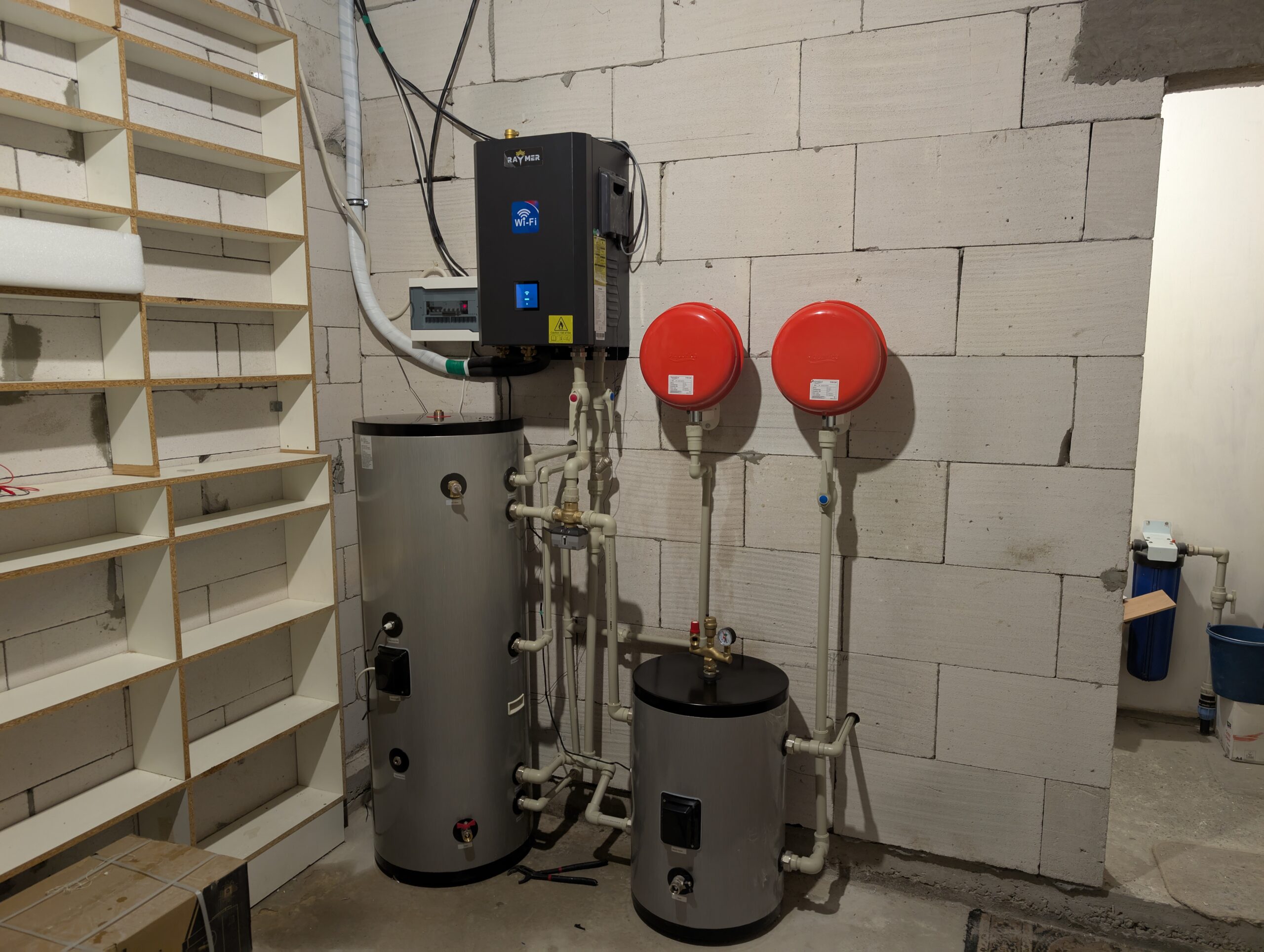

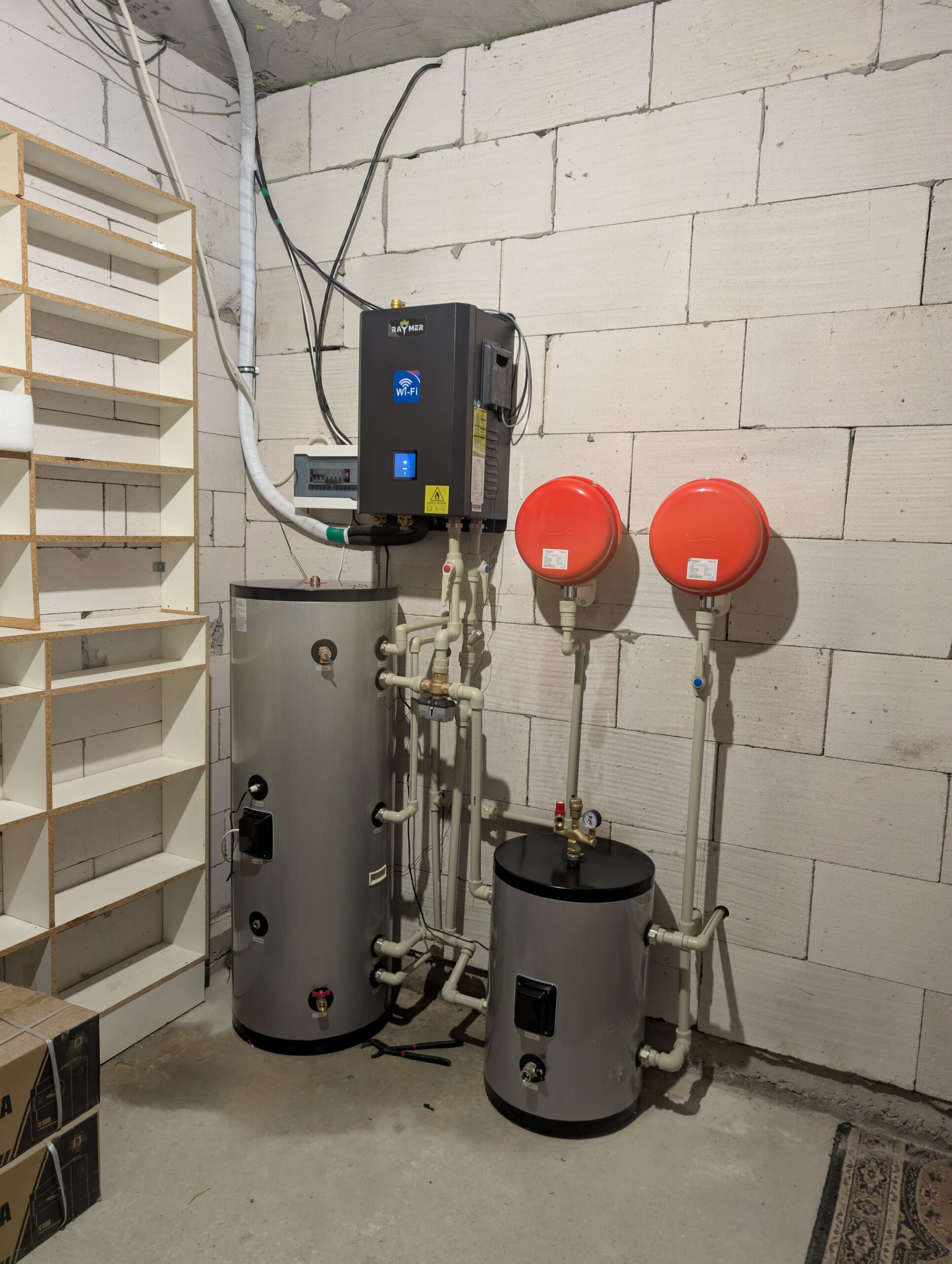

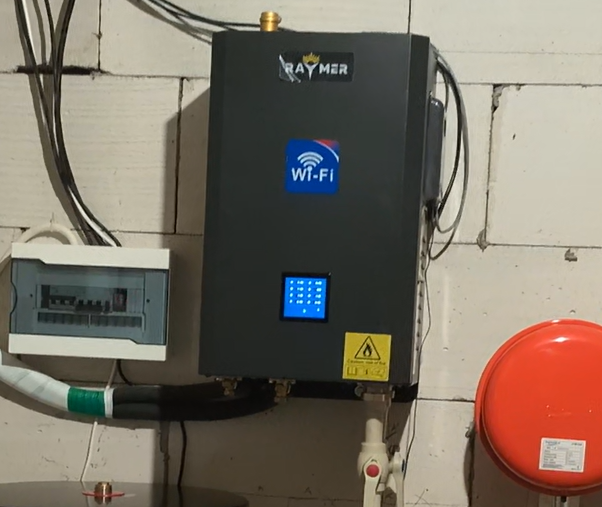

Гидромодуль теплового насоса Raymer RAY-18DS2-EVI был смонтирован непосредственно в гараже рядом с буферными емкостями и баком ГВС. Такое расположение позволяет удобно интегрировать его в гидравлическую схему системы и обеспечить простой доступ для сервисного обслуживания. Гидромодуль выполняет ключевую функцию — он отвечает за циркуляцию теплоносителя между внешним блоком, буферными емкостями и системой отопления дома. Для этого было выполнено:

• Подключение к внешнему блоку через фреоновую трассу длиной около 10 м, которая проходит по потолку гаража.
• Гидравлическое подключение к буферной емкости на 60 литров, которая стабилизирует работу теплового насоса и защищает систему от частых пусков.
• Подключение бака ГВС объемом 200 литров через трехходовой клапан. Это позволяет автоматически переключать работу системы между отоплением и нагревом горячей воды.

Интеграция расширительного бака, который защищает систему от перепадов давления и обеспечивает стабильность работы. Электрическое подключение кабелем для возможности прямого нагрева бака ГВС от сети в случае необходимости. Гидромодуль смонтирован на удобной высоте для обслуживания, все подключения выполнены с применением теплоизоляции и защитных материалов. Это позволяет сохранять энергоэффективность системы и обеспечивает ее долговечность.

5. Интеграция в существующую систему отопления

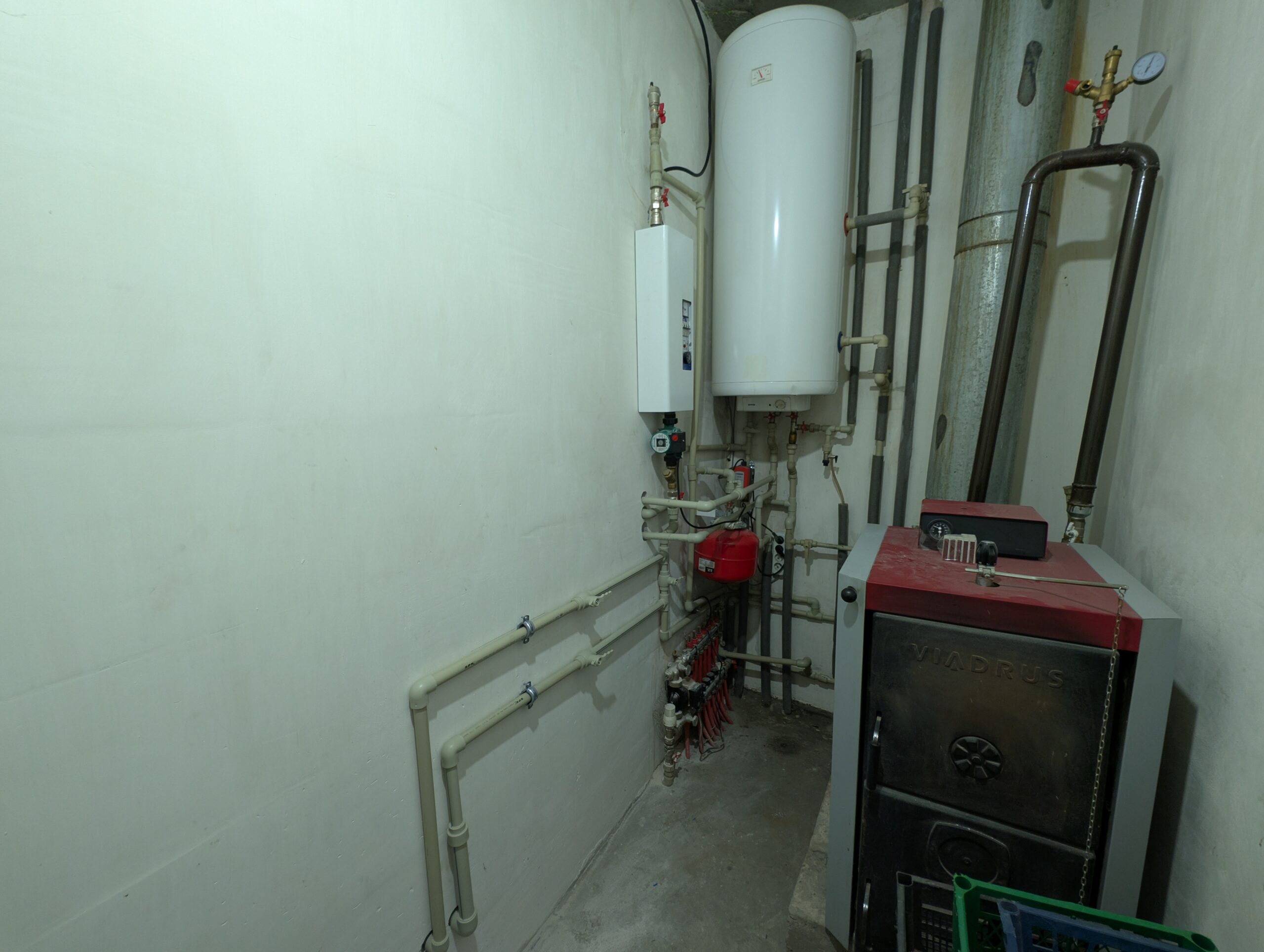

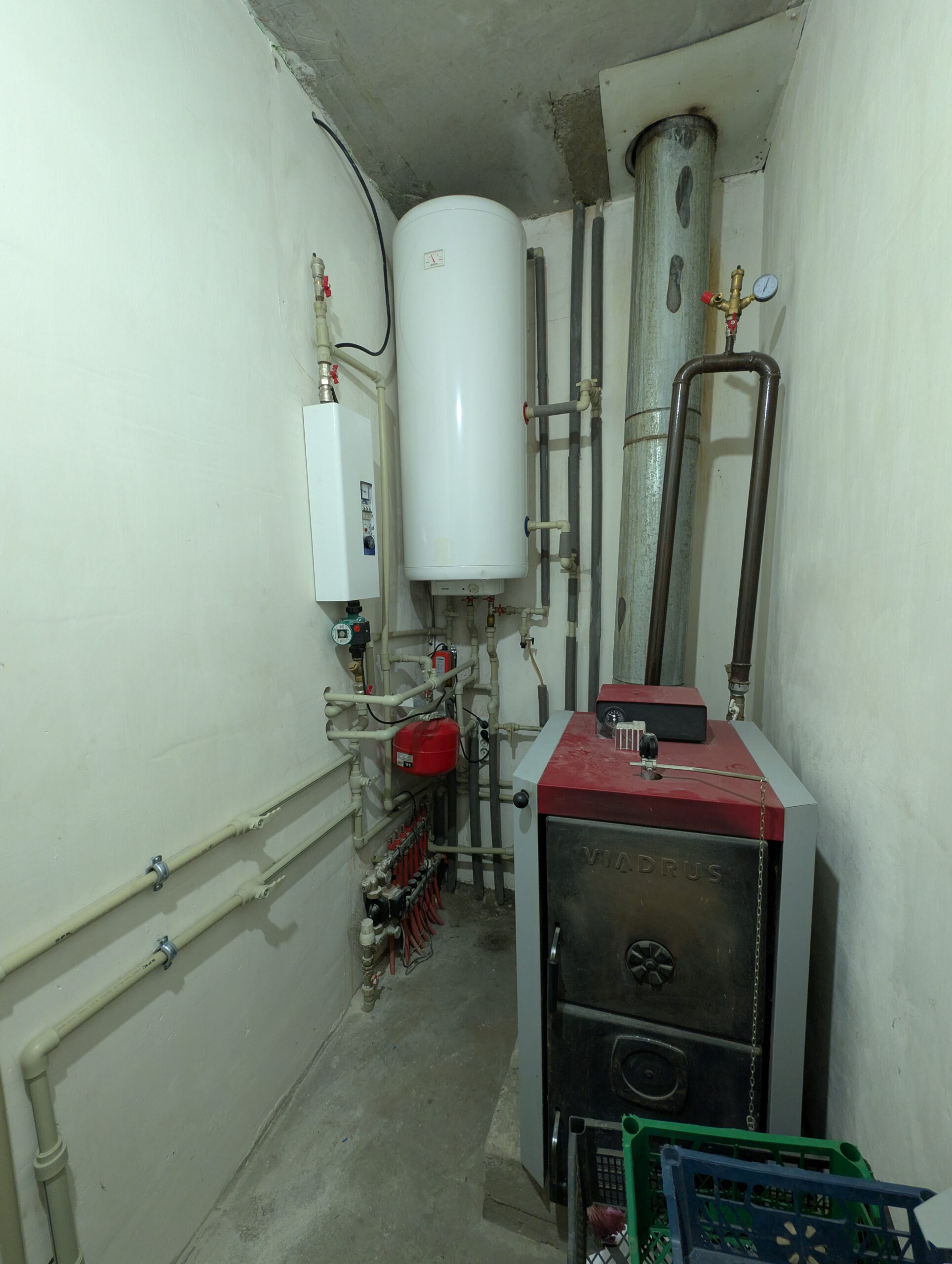

Смонтированная система теплового насоса органично интегрирована в уже существующую схему отопления дома. Ранее отопление работало на основе электрического и твердотопливного котлов, и именно их оставили в качестве резервных источников тепла. Подключение теплового насоса выполнено таким образом, чтобы максимально использовать уже существующую инфраструктуру, избежать масштабной перестройки котельной и одновременно обеспечить эффективную работу нового оборудования.

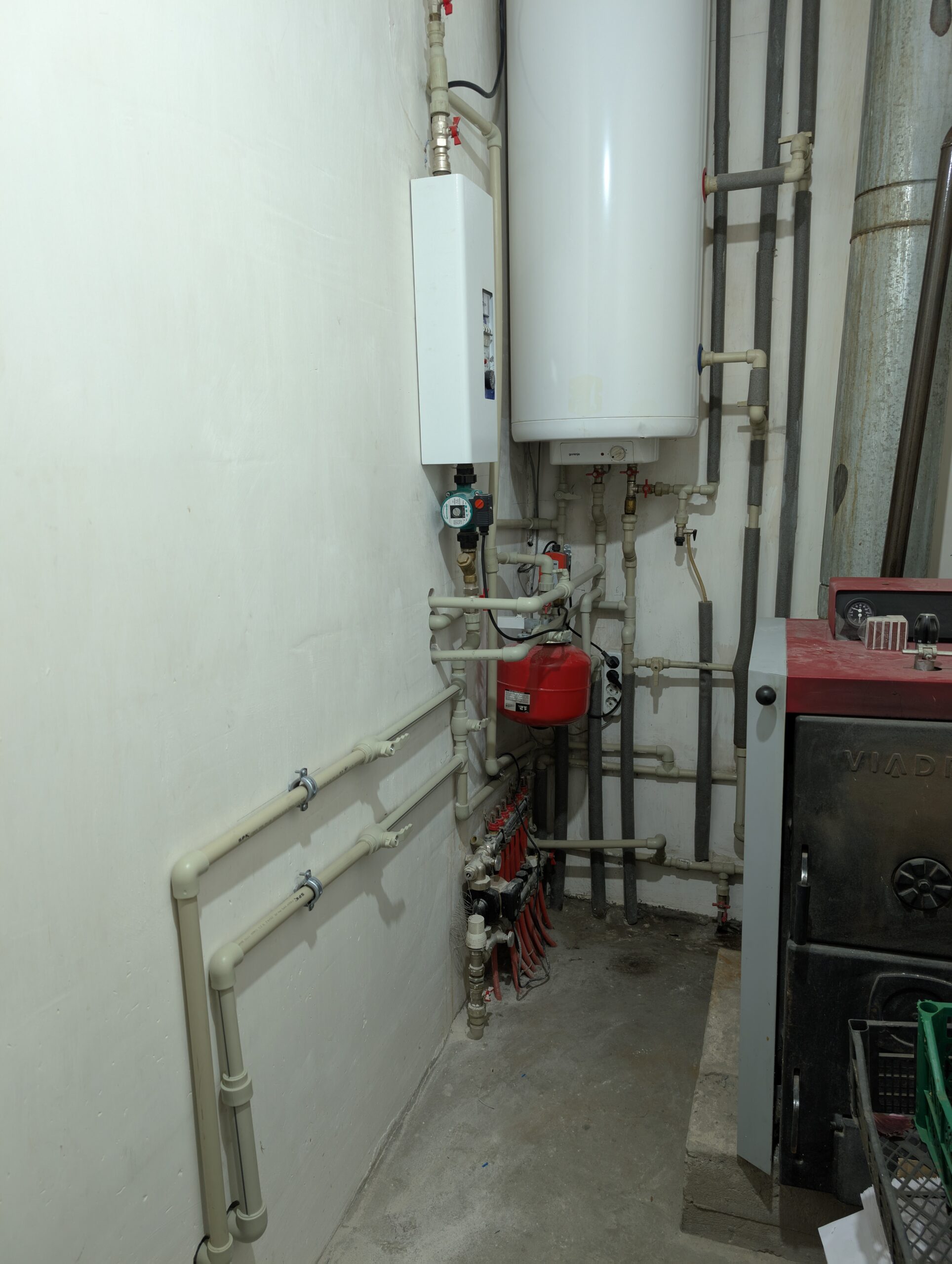

Возле электрического котла остался в работе циркуляционный насос, который подает теплоноситель на второй этаж. Он работает через отключенный электрический котел, что позволяет избежать перестройки трубопроводов и сохранить существующую схему распределения теплоносителя. Для первого этажа система отопления построена на основе теплого пола, поэтому новый тепловой насос одновременно обеспечивает подачу теплоносителя на две основные ветки — радиаторную для второго этажа и контур теплого пола для первого этажа.

При этом каждый отопительный контур имеет свои особенности работы и требует соответствующих параметров теплоносителя. Теплый пол работает с более низкой температурой подачи, тогда как радиаторный контур может требовать более высокой температуры. Именно поэтому при интеграции оборудования было важно правильно организовать гидравлическую схему и распределение потоков теплоносителя между различными частями системы. Это позволяет использовать преимущества теплового насоса и эффективно передавать тепло как на первый, так и на второй этаж дома.

Благодаря такой интеграции тепловой насос стал основным источником тепла, тогда как электрический и твердотопливный котлы могут подключаться в работу в случае повышенных нагрузок, аварийных ситуаций или по желанию владельцев. Такая схема позволяет не отказываться от уже установленного оборудования, а использовать его в качестве дополнительного резерва, повышая общую надежность системы отопления.

Еще одним преимуществом такого решения является возможность постепенно адаптировать систему к новым условиям эксплуатации без масштабной реконструкции. Основная нагрузка переходит на тепловой насос, который обеспечивает более экономичную работу системы в стандартном режиме, а существующие котлы остаются доступными в качестве альтернативных источников тепла. В результате владельцы получают гибкость в выборе режима отопления в зависимости от температуры на улице, нагрузки на систему и текущей потребности в тепле.

Таким образом, модернизация позволила объединить тепловой насос, электрический и твердотопливный котлы в одну комплексную систему. Сохранение существующих коммуникаций и правильная организация подключения позволили минимизировать объем монтажных работ, одновременно повысив энергоэффективность, надежность и комфорт системы отопления дома.
