Задача
На объекте в г. Березань, Киевская область, необходимо было организовать эффективную систему отопления для частного дома площадью 100 м². В качестве основного источника тепла был выбран тепловой насос Raymer RAY-10DS2-EVI мощностью 10 кВт.
Одной из основных задач во время монтажа стало правильное размещение наружного блока возле дома. Дом имеет деревянную конструкцию и отделан брёвнами, поэтому при установке необходимо было учесть особенности фасада, обеспечить надёжную опору для оборудования и не создавать дополнительную нагрузку на стену.
Также необходимо было организовать размещение теплового насоса таким образом, чтобы не препятствовать свободному проходу по отмостке, обеспечить достаточное пространство вокруг вентилятора и оставить доступ к оборудованию для дальнейшего обслуживания.
Решение
Для реализации поставленной задачи наружный блок Raymer RAY-10DS2-EVI установлен на отдельную металлическую опорную конструкцию. Такой вариант позволил не крепить тяжёлое оборудование непосредственно к деревянной стене дома и обеспечить надёжное основание для теплового насоса.
Металлическая конструкция установлена на подготовленном основании отмостки и поднята над уровнем земли. Благодаря этому под наружным блоком остаётся свободное пространство, а оборудование не контактирует непосредственно с поверхностью.
Расположение блока рядом с домом позволило сократить длину коммуникаций, а также компактно организовать их подвод к оборудованию. При этом перед вентилятором оставлена открытая зона, необходимая для нормального забора и отвода воздуха.
Таким образом, для дома площадью 100 м² был подобран тепловой насос Raymer RAY-10DS2-EVI на 10 кВт, а его наружный блок установлен на отдельной металлической опоре. Решение позволило одновременно обеспечить надёжное размещение оборудования, сохранить целостность деревянного фасада и рационально использовать пространство вокруг дома.
1. Установка наружного блока
Одним из основных этапов монтажа стала установка наружного блока теплового насоса Raymer RAY-10DS2-EVI мощностью 10 кВт. Оборудование размещено непосредственно возле дома, что позволило компактно организовать подвод необходимых коммуникаций и не увеличивать их длину.
Учитывая, что дом имеет деревянные стены из брёвен, наружный блок не устанавливали непосредственно на фасад. Для его размещения была использована отдельная металлическая опорная конструкция. Такой вариант обеспечивает надёжное основание для оборудования и позволяет избежать передачи веса и вибраций теплового насоса непосредственно на деревянную конструкцию дома.
Металлическая подставка установлена на подготовленном участке отмостки возле дома. Наружный блок расположен на достаточной высоте над поверхностью, благодаря чему под ним остаётся свободное пространство. Это также упрощает доступ к нижней части оборудования и позволяет организовать отвод воды, которая может образовываться во время работы теплового насоса в режиме отопления и размораживания.
При установке учтена необходимость свободного воздухообмена вокруг наружного блока. Перед вентилятором остаётся открытое пространство для забора и отвода воздуха, без конструкций, которые могли бы существенно препятствовать его движению. Это важно для нормальной работы вентилятора и теплового насоса в целом.
Отдельно организован подвод трубопроводов и электрических коммуникаций к оборудованию. Коммуникации проложены от дома к наружному блоку компактно и аккуратно, без лишних участков. Трубопроводы имеют теплоизоляцию, которая помогает уменьшить тепловые потери во время циркуляции теплоносителя.
Таким образом, Raymer RAY-10DS2-EVI установлен на отдельной прочной металлической конструкции возле дома. Такое решение позволило надёжно разместить оборудование рядом с деревянным фасадом, не нагружая его, сохранить свободное пространство вокруг теплового насоса и обеспечить удобное подключение системы.
2. Монтаж внутреннего блока

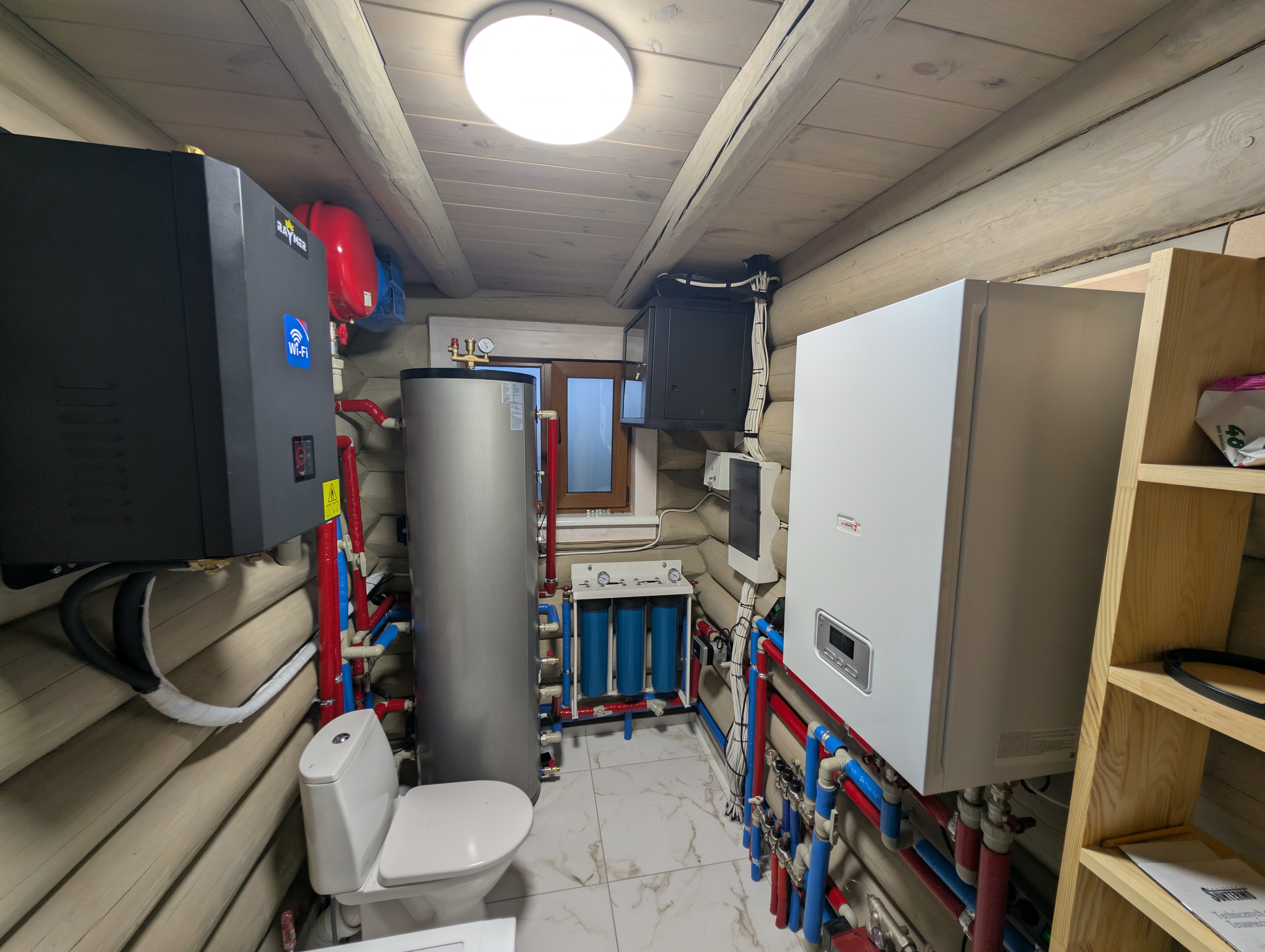

Следующим этапом работ стала установка внутреннего блока теплового насоса Raymer RAY-10DS2-EVI в котельном помещении дома. Внутренний блок смонтирован вертикально на специальной металлической опорной конструкции, которая обеспечивает надёжную фиксацию оборудования и позволяет разместить его компактно в условиях ограниченного пространства.
Такое решение особенно уместно для данного объекта, поскольку котельная расположена непосредственно в доме с деревянными брёвнами. Использование отдельной опорной конструкции позволило организовать монтаж оборудования без дополнительной нагрузки на деревянную стену и одновременно оставить доступ к нижней части блока и подключённым коммуникациям.
К нижней части внутреннего блока подведены трубопроводы системы отопления, по которым осуществляется циркуляция теплоносителя. На фото видны отдельные линии подачи и возврата, выполненные с соответствующей цветовой маркировкой. Трубопроводы имеют теплоизоляцию, что помогает уменьшить тепловые потери во время работы системы.
Рядом с внутренним блоком организована основная гидравлическая обвязка системы. Трубопроводы компактно проложены вдоль стены и подключены к другим элементам котельной. Для возможности перекрытия отдельных участков системы предусмотрена запорная арматура, что также упрощает проведение технического обслуживания.
Непосредственно над внутренним блоком размещена расширительная ёмкость, которая является частью гидравлической системы. Её установка рядом с основным оборудованием позволила компактно организовать котельную и сократить длину необходимых коммуникаций.
Отдельно организован подвод электрических кабелей и коммуникаций управления. На самом внутреннем блоке предусмотрена панель управления и Wi-Fi-модуль, который позволяет контролировать работу оборудования и использовать функции дистанционного управления.
В результате внутренний блок Raymer RAY-10DS2-EVI компактно интегрирован в котельную и соединён с гидравлической системой дома. Продуманное размещение оборудования, теплоизоляция трубопроводов и организованная обвязка позволили получить функциональную систему, к основным элементам которой обеспечен удобный доступ для контроля и дальнейшего обслуживания.
3. Установка гибридного бака Raymer G180/65
Для накопления и распределения тепловой энергии в системе был установлен гибридный бак Raymer G180/65. Ёмкость смонтирована вертикально в котельном помещении рядом с основным теплотехническим оборудованием, что позволило компактно организовать систему и удобно разместить все необходимые коммуникации.
Гибридный бак является важным элементом системы, поскольку сочетает функции буферной ёмкости и гидравлического разделения контуров. Он обеспечивает дополнительный объём теплоносителя и позволяет стабилизировать работу системы отопления при изменении тепловой нагрузки.
К баку подведены отдельные трубопроводы подачи и возврата теплоносителя. Коммуникации имеют теплоизоляцию, которая помогает уменьшить тепловые потери во время циркуляции теплоносителя. На подключениях установлена запорная арматура, позволяющая при необходимости отключать отдельные участки системы для проведения технического обслуживания.
На корпусе бака предусмотрены технологические подключения для различных элементов системы. Также установлены термометрические датчики, которые позволяют контролировать температуру теплоносителя на соответствующих уровнях ёмкости.
Отдельно организовано подключение бака к системе отопления и гидравлическому контуру теплового насоса. Благодаря этому тепловая энергия, вырабатываемая тепловым насосом, может накапливаться в дополнительном объёме теплоносителя и далее передаваться в отопительный контур дома в соответствии с потребностями системы.
Рядом с гибридным баком также организована система подготовки и очистки воды, что видно на фото. Трубопроводы холодного и горячего водоснабжения проложены отдельно и имеют соответствующую теплоизоляцию.
Таким образом, Raymer G180/65 стал одним из центральных элементов гидравлической части системы. Его установка позволила сформировать компактную и функциональную схему, в которой тепловой насос, накопительная ёмкость и контуры отопления работают как единая система.
4. Подключение к гребёнке тёплого пола
Отдельным этапом монтажа стало подключение системы тёплого пола к тепловому насосу Raymer RAY-10DS2-EVI. Для распределения теплоносителя между отдельными контурами тёплого пола использована коллекторная гребёнка, которая позволяет организованно подавать теплоноситель к каждому контуру и обеспечивать его возврат обратно в систему.
На фото виден коллекторный узел с несколькими контурами тёплого пола. Трубопроводы подачи и возврата имеют соответствующую цветовую маркировку и дополнительную теплоизоляцию. Это помогает уменьшить тепловые потери на участках трубопроводов, проходящих в котельном помещении.
На гребёнке установлены регулирующие элементы для отдельных контуров, благодаря которым можно настраивать и балансировать подачу теплоносителя в соответствии с потребностями разных зон дома. Каждый контур подключён отдельно, что позволяет регулировать распределение тепла между помещениями.
Для обеспечения циркуляции теплоносителя предусмотрен циркуляционный насос, установленный на коллекторном узле. Он обеспечивает необходимое движение теплоносителя через контуры тёплого пола и его возврат в систему.
Также на узле предусмотрена запорная арматура, которая позволяет при необходимости отключать отдельные участки системы во время проведения технического обслуживания. Размещение всех элементов на одном коллекторном узле делает систему более организованной и упрощает её настройку и обслуживание.
Таким образом, тёплый пол подключён к общей системе отопления через коллекторную гребёнку, а теплоноситель распределяется между отдельными контурами дома. В сочетании с тепловым насосом Raymer RAY-10DS2-EVI такая схема позволяет использовать низкотемпературный контур тёплого пола в качестве основной системы отопления дома.
