Цель проекта:
Главной задачей была организация отопления для дома на 130 м² на более экономичное без потери его эффективности. Предварительно уже был установлен электрокотел в доме, но отопление такой площади стало слишком дорогим, поэтому встал вопрос замены на более эффективную альтернативу.
Решение:
На основе данных полученных от клиента (толщина утепления, коммуникаций отопления, размещение радиаторов и котельной) было принято решение установить тепловой насос Raymer RAY-13DS2-EVI, которого будет вполне достаточно для отопления заданной площади. Данный тепловой насос хорошая замена электрокотла, так как он способен работать в 5 раз эффективнее, производя 4,9 кВт на 1 кВт потребления, тогда как электрокотел работает в диапазоне 1:1.
Этапы выполненных работ
1. Монтаж наружного блока

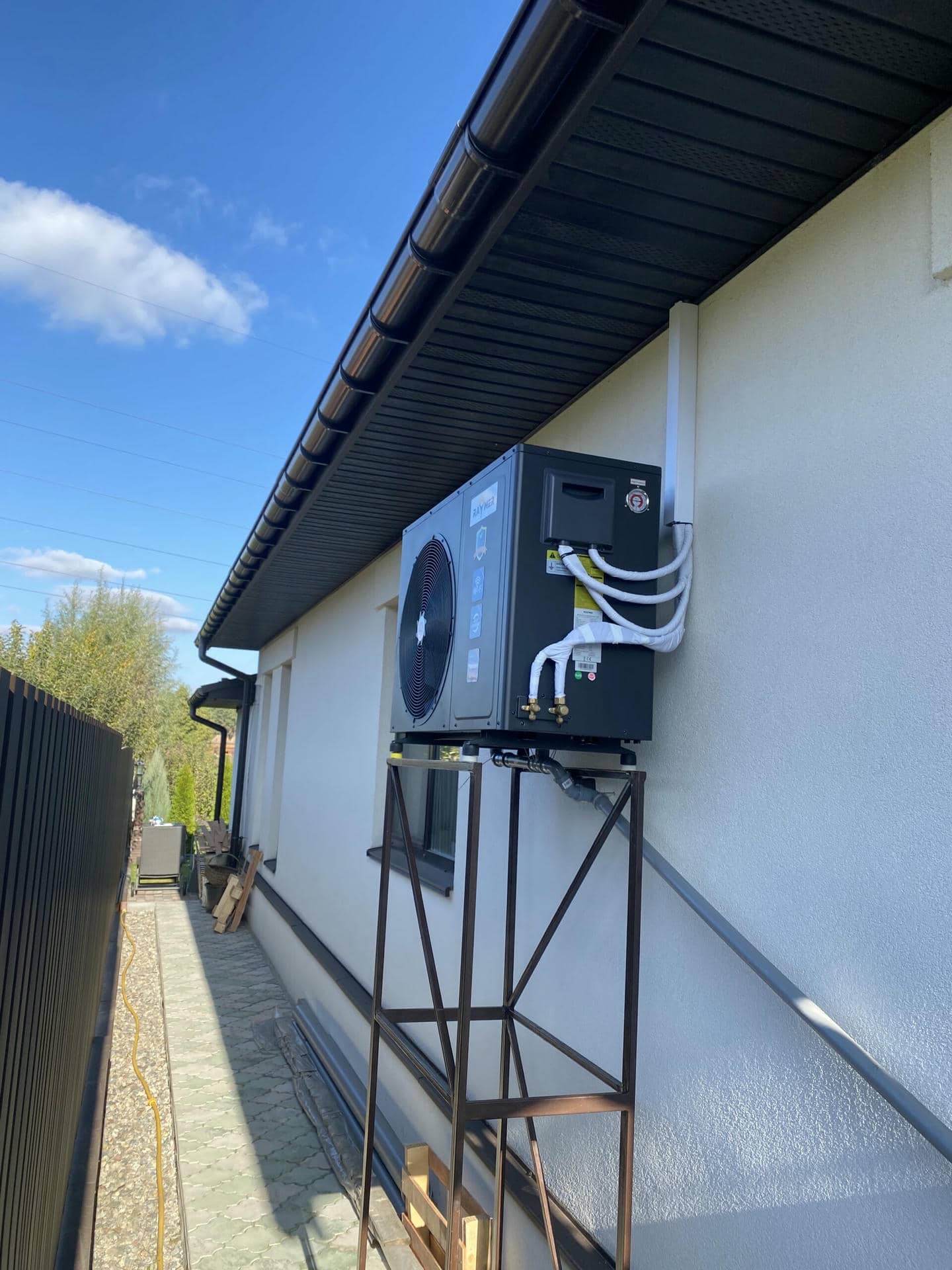

Наружный блок теплового насоса Raymer RAY-13DS2-EVI установлен возле фасада частного дома на отдельной металлической опорной конструкции. Блок размещён на значительной высоте над уровнем земли, что позволяет рационально использовать пространство вдоль дома и оставить свободный доступ к нижней части оборудования.
Металлическая опора выполнена в виде пространственного каркаса с дополнительными диагональными элементами жёсткости. Такая конструкция обеспечивает устойчивость оборудования и надёжную поддержку его веса. При этом размещение наружного блока на отдельном каркасе позволяет не использовать стену дома в качестве единственного опорного основания.
Блок установлен под свесом крыши, который частично защищает оборудование от прямого попадания осадков. Передняя часть с вентилятором остаётся открытой, что необходимо для свободного движения воздуха через теплообменник. При монтаже важно учитывать рекомендованные производителем расстояния до стен, кровли и других препятствий, чтобы обеспечить надлежащую циркуляцию воздуха.

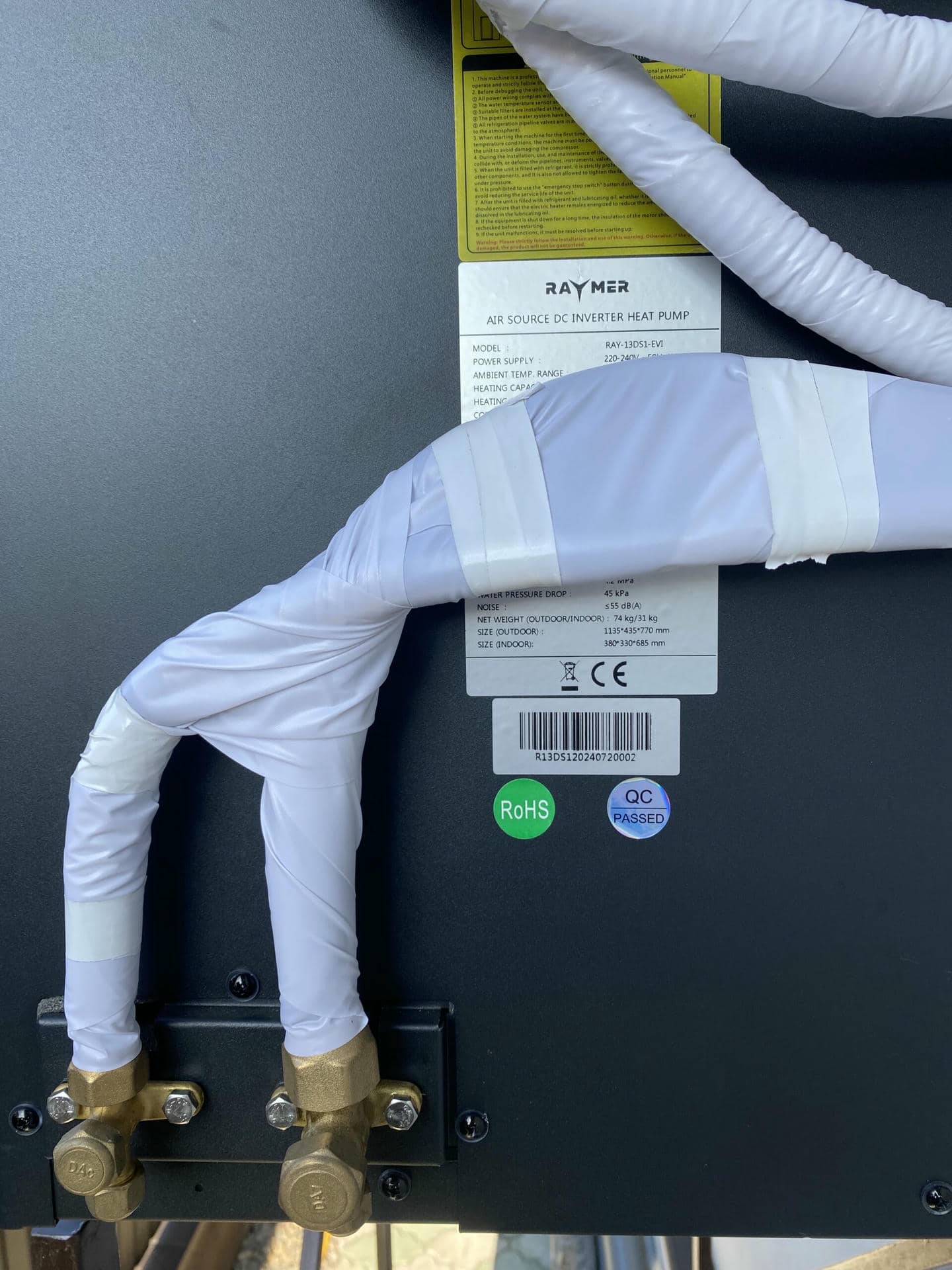

Коммуникации подведены сбоку к наружному блоку. Трубопроводы защищены белой теплоизоляцией, которая помогает уменьшить тепловые потери и защитить магистрали от внешних воздействий. Подключения организованы вдоль фасада, что позволяет сохранить компактность монтажа и обеспечить доступ к соединениям для осмотра и обслуживания.
В результате наружный блок размещён на отдельной металлической конструкции с учётом особенностей участка и расположения дома. Такое решение позволяет компактно установить оборудование вдоль фасада, обеспечить свободный доступ воздуха к вентилятору и создать условия для дальнейшей эксплуатации и технического обслуживания теплового насоса.
2. Монтаж гидромодуля
Внутренний блок теплового насоса Raymer установлен на стене технического помещения. Такое расположение позволяет компактно разместить оборудование, организовать подключение необходимых коммуникаций и обеспечить удобный доступ к гидромодулю для контроля и технического обслуживания.

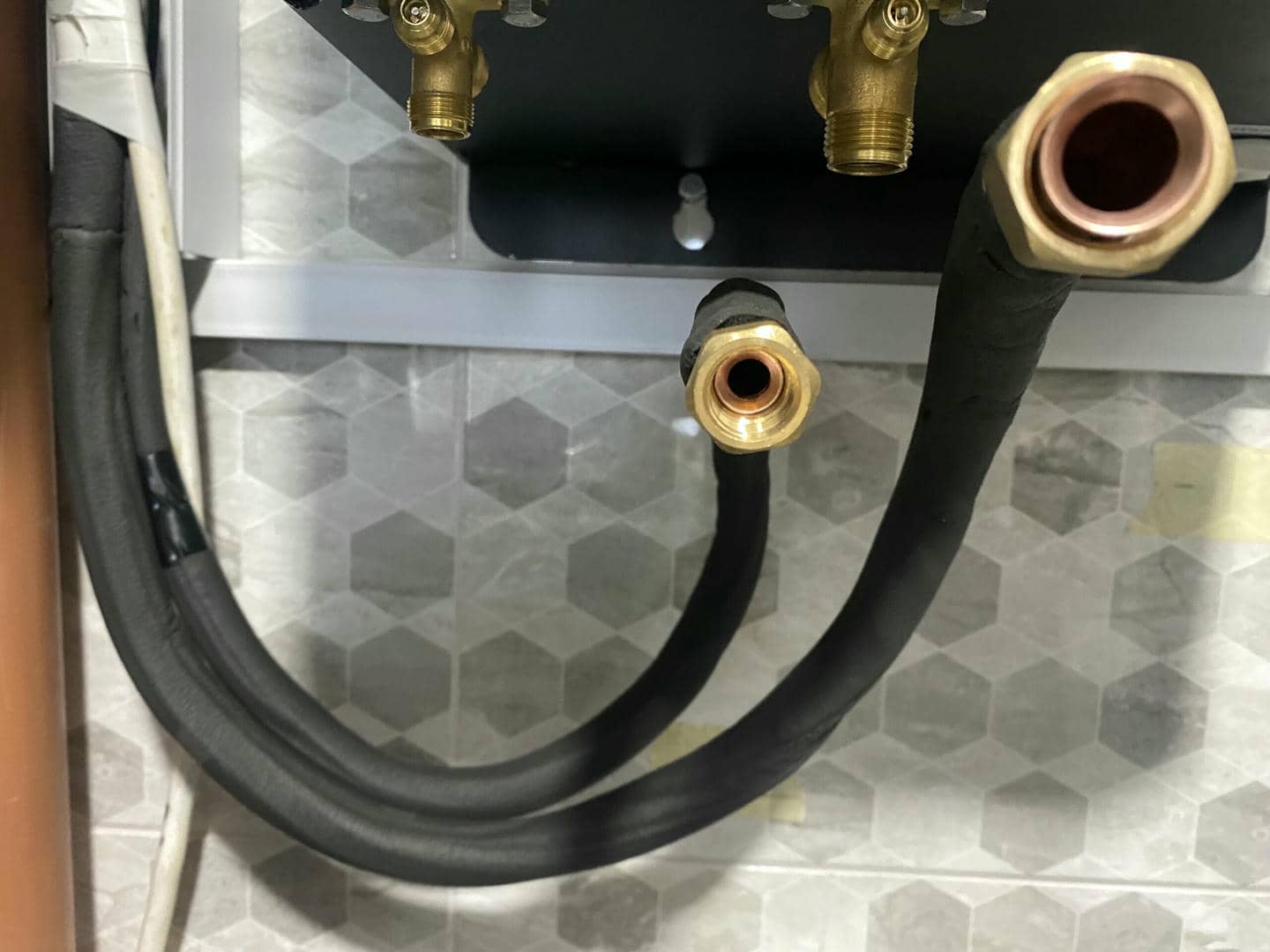

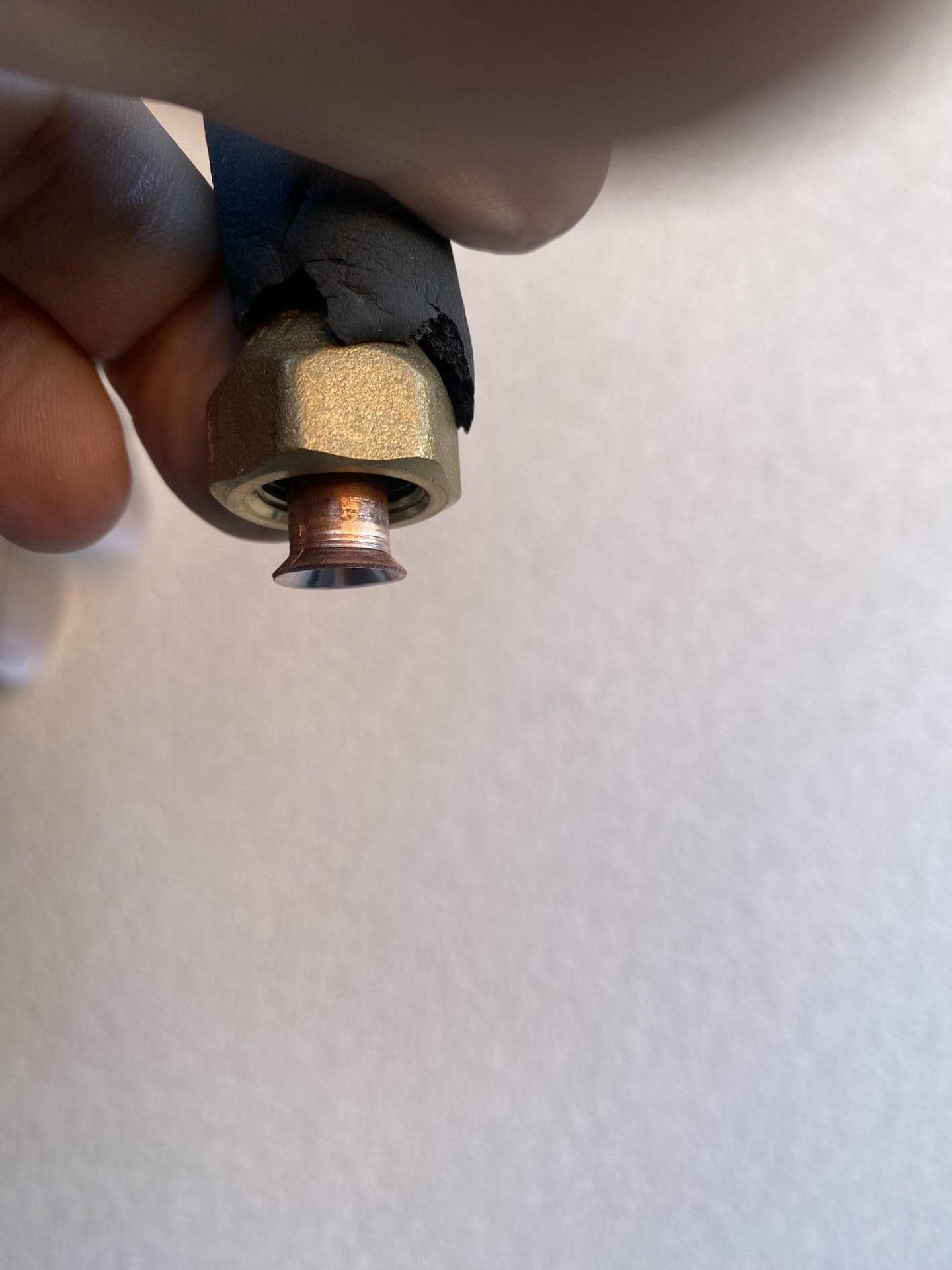

К гидромодулю подведены трубопроводы подающей и обратной линий теплоносителя. Для соединения использованы трубопроводная арматура и фитинги, а отдельные участки магистралей оснащены теплоизоляцией, которая помогает уменьшить тепловые потери во время работы системы.
На подключениях предусмотрены запорные вентили, которые позволяют при необходимости перекрывать соответствующие участки системы во время проведения профилактических или сервисных работ. Это упрощает обслуживание оборудования и позволяет выполнять необходимые операции без демонтажа всей трубопроводной обвязки.
Гидромодуль оснащён электронной панелью управления с дисплеем и поддержкой Wi-Fi, что обеспечивает возможность контроля основных рабочих параметров и настройки режимов работы теплового насоса. В результате внутренний блок интегрирован в систему отопления с организованными подключениями и доступом к основным элементам для дальнейшей эксплуатации.
3. Установка бака-накопителя

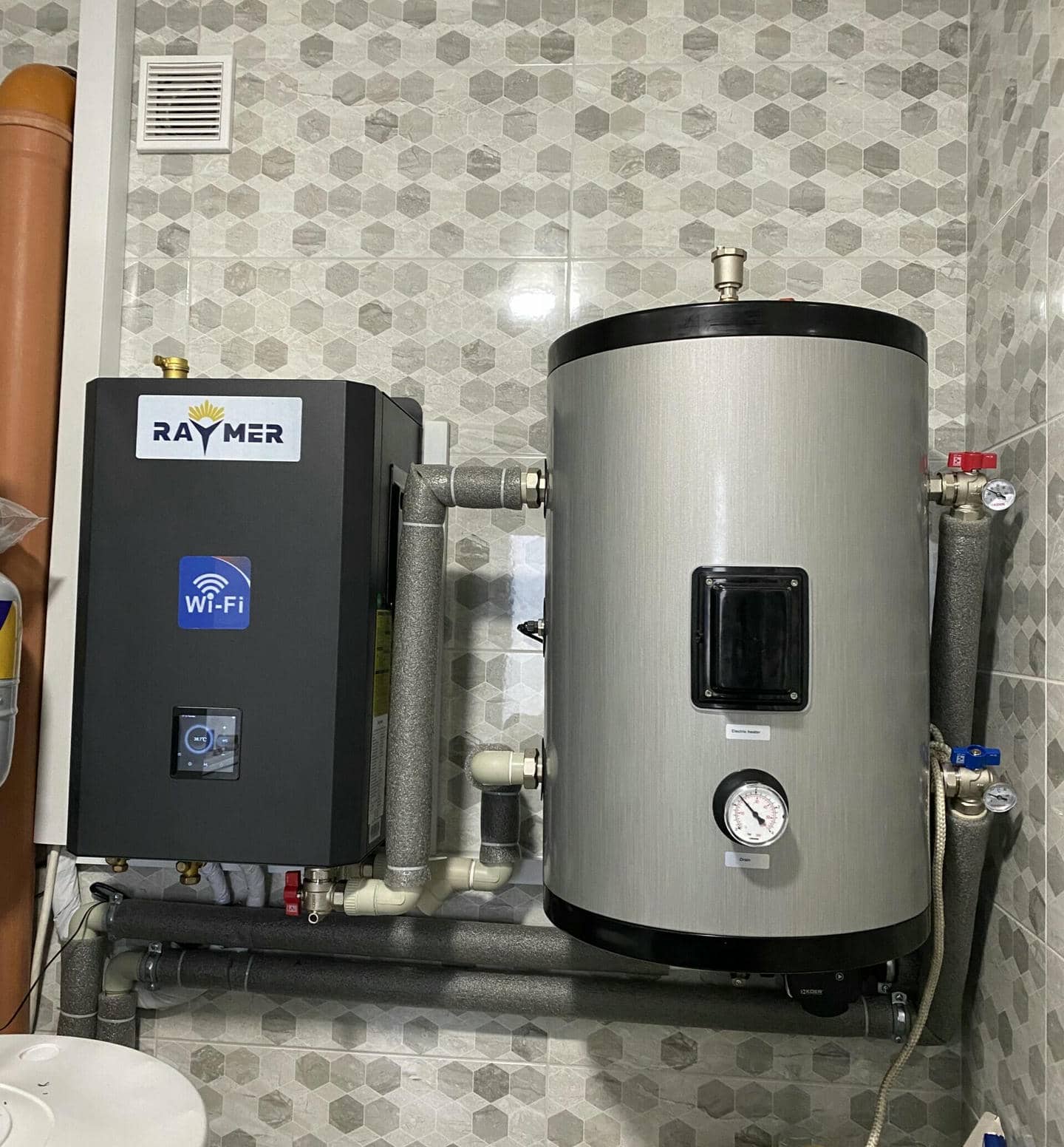

Бак-накопитель Raymer IMP 60 установлен рядом с гидромодулем теплового насоса Raymer и интегрирован в общую систему отопления. Такое расположение позволяет компактно организовать подключение оборудования и обеспечивает удобный доступ к основным элементам системы для контроля и технического обслуживания.
Бак подключён к подающей и обратной магистралям с помощью трубопроводов с теплоизоляцией. Она помогает уменьшить тепловые потери во время циркуляции теплоносителя и поддерживать необходимый температурный режим системы. Для подключения использованы соответствующие фитинги и запорная арматура, которые обеспечивают надёжное соединение с другими элементами отопительного контура.
Основное назначение бака-накопителя — увеличение объёма теплоносителя и стабилизация работы системы отопления. Он помогает уменьшать температурные колебания, поддерживать более стабильные условия циркуляции и, при соответствующей гидравлической схеме и настройках автоматики, снижать частоту включения и выключения компрессора теплового насоса.
На баке предусмотрены элементы для контроля и обслуживания системы, в частности манометр и запорные вентили на подключениях. В верхней части установлен автоматический воздухоотводчик, который помогает удалять воздух, накапливающийся в системе. Это облегчает контроль рабочих параметров и способствует надлежащей работе отопительного контура.
4. Подключение стабилизатора напряжения
Для защиты теплового насоса и другого электрического оборудования системы отопления установлен стабилизатор напряжения Элекс Ампер. Устройство закреплено на стене технического помещения, что позволяет компактно разместить его и обеспечить удобный доступ для контроля и обслуживания.
Стабилизатор предназначен для выравнивания напряжения и защиты подключённого оборудования от его колебаний. Это особенно важно для теплового насоса, в состав которого входят компрессор, электронные платы управления и другие компоненты, чувствительные к параметрам электропитания.

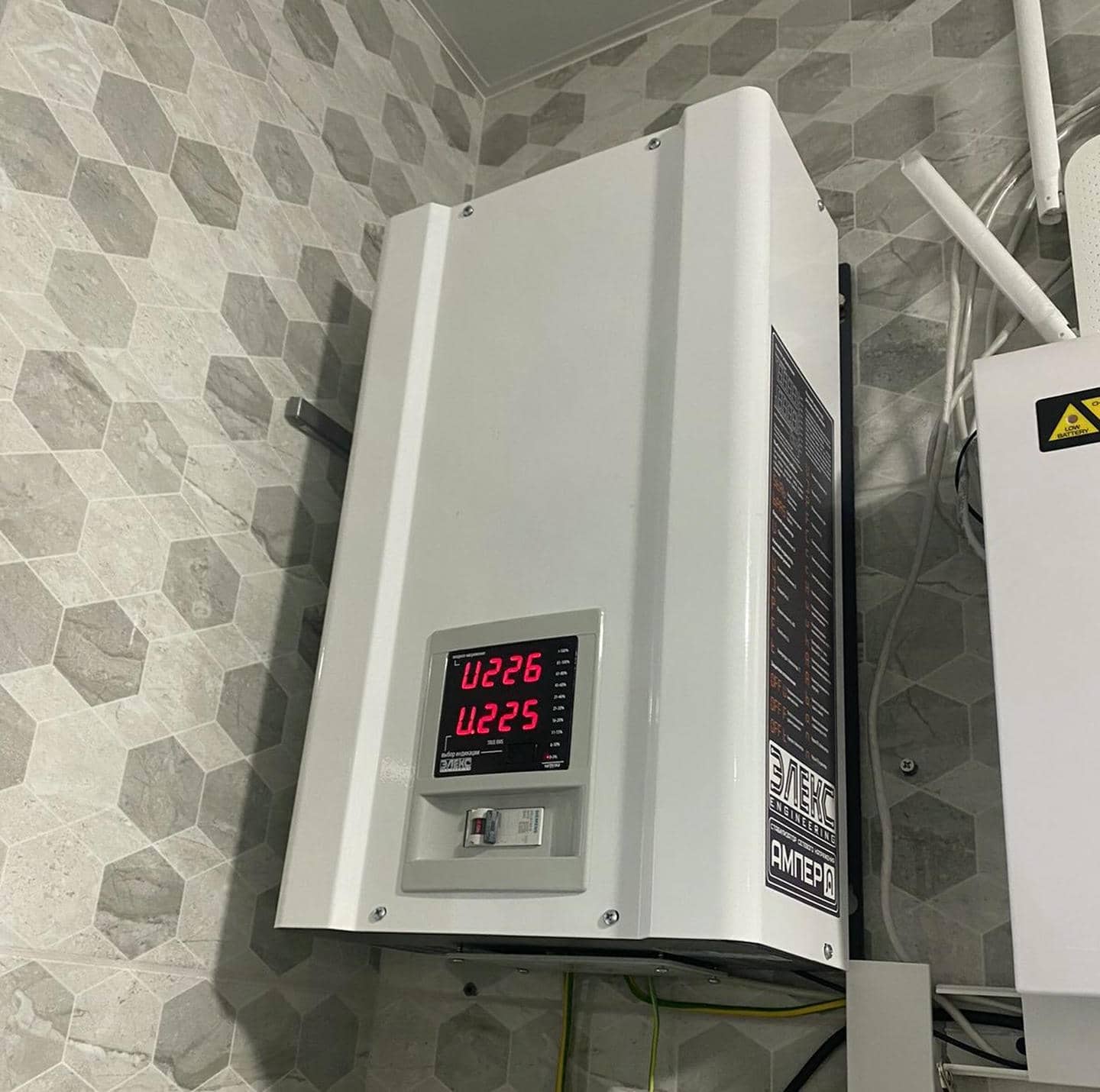

На передней панели устройства расположен цифровой дисплей, отображающий текущие значения напряжения. Это позволяет визуально контролировать параметры электросети и оценивать работу стабилизатора. Также предусмотрен автоматический выключатель для управления электропитанием в соответствии с конструкцией устройства.
Установка стабилизатора является дополнительной мерой защиты электрооборудования и помогает снизить риск неисправностей, связанных с нестабильным напряжением. Правильный подбор устройства по мощности и параметрам электросети имеет важное значение для надёжной работы теплового насоса и всей системы отопления.
5. Настройка контроллера
Контроллер получает данные от различных датчиков, установленных в системе. Датчики измеряют температуру воды на входе и выходе, температуру обратного и выхлопного газа, температуру окружающей среды, а также температуру змеевиков испарителя и конденсатора. Также контролируются показатели давления с помощью датчиков высокого и низкого давления.
На основе данных он регулирует работу компонентов теплового насоса для достижения оптимальной эффективности и поддержания заданных параметров. Это включает контроль температуры воды и воздуха, а также давления в системе. Система контролирует работу теплового насоса на предмет возможных аварийных ситуаций.
При возникновении таких ситуаций, например, перегрева или превышения допустимого давления, контроллер может автоматически выключать отдельные компоненты для предотвращения повреждений.
Контроллер оснащен функцией памяти, которая позволяет сохранять настройки и параметры даже в случае отключения питания. Кроме того, он поддерживает подключение к сети через Tuya WIFI, что позволяет осуществлять дистанционное управление и мониторинг системы.
Контроллер управляет работой водяного насоса, вентилятора, электрических нагревателей и клапанов. В зависимости от режима работы (отопление, охлаждение или подготовка горячей воды), он автоматически включает или выключает эти компоненты, обеспечивая оптимальную работу системы.
Преимущества теплового насоса Raymer RAY-13DS2-EVI нового поколения
Тепловой насос Raymer RAY-13DS2-EVI имеет мощность 13 кВт, что делает его идеальным для эффективного обогрева помещений площадью до 120 кв.м. Он обеспечивает значительную экономию электроэнергии до 80% по сравнению с традиционными системами отопления, что позволяет снизить расходы на отопление. Используя экологически чистую энергию, этот тепловой насос способствует снижению выбросов CO2 и положительно влияет на окружающую среду.
Инверторный компрессор и технология Enhanced Vapor Injection (EVI)
Инверторная технология позволяет регулировать мощность насоса в зависимости от потребности, обеспечивая стабильный и эффективный обогрев помещения. Благодаря технологии Enhanced Vapor Injection (EVI), тепловой насос может работать при низких температурах до -30 °C, что расширяет возможности использования в различных климатических условиях.
Новый черный дизайн для лучшего поглощения тепла
Новый дизайн в черном цвете, как результат новейших разработок и исследований в области теплооборудования для лучшего поглощения тепла из окружающей среды, делает тепловой насос Raymer RAY-13DS2-EVI лучшим выбором среди других отопительных систем.
Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это уменьшает потребность в частой очистке и уходе за устройством, что является удобным для пользователей. Черный цвет имеет лучшую способность к поглощению тепла, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы.
Дистанционное управление
Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели имея доступ к интернету. Удобство такой функции заключается в том, что будучи даже в поездке, вы можете заблаговременно включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температуры в доме по прибытию, не дожидаясь пока система заработает на полную мощность.
