Тепловой насос в доме площадью 180 м²: монтаж под нашим сопровождением
К нам обратился заказчик, который уже имел смонтированную систему отопления в доме площадью 180 м². Из-за больших затрат на обогрев было решено установить более экономичное решение — тепловой насос.Особенностью этого проекта стало то, что сам монтаж выполнял сам заказчик. Мы же предоставляли полное техническое сопровождение: консультировали, помогали с подбором оборудования, составляли схему подключения и инструктировали на каждом этапе.
Благодаря такому подходу удалось совместить экономию на монтаже с профессиональным качеством реализации.
Анализ объекта и подбор оборудования
После изучения всех особенностей дома и уже смонтированной системы отопления, которая включает теплый пол и радиаторы, было принято решение установить тепловой насос Raymer RAY-18DS1-EVI (220V) мощностью 18 кВт. Это решение позволяет эффективно обогревать дом площадью 180 м² и обеспечить комфорт в холодный период.
Для стабильной работы оборудования в условиях возможных перепадов напряжения дополнительно был установлен стабилизатор Stabex VS-10KVA на 10 кВт.Также стоит отметить, что до установки теплового насоса в доме уже был смонтирован солнечный коллектор, что позволяет частично покрывать потребности в горячей воде и уменьшает нагрузку на основную систему.
1. Установка наружного блока Raymer RAY-18DS1-EVI

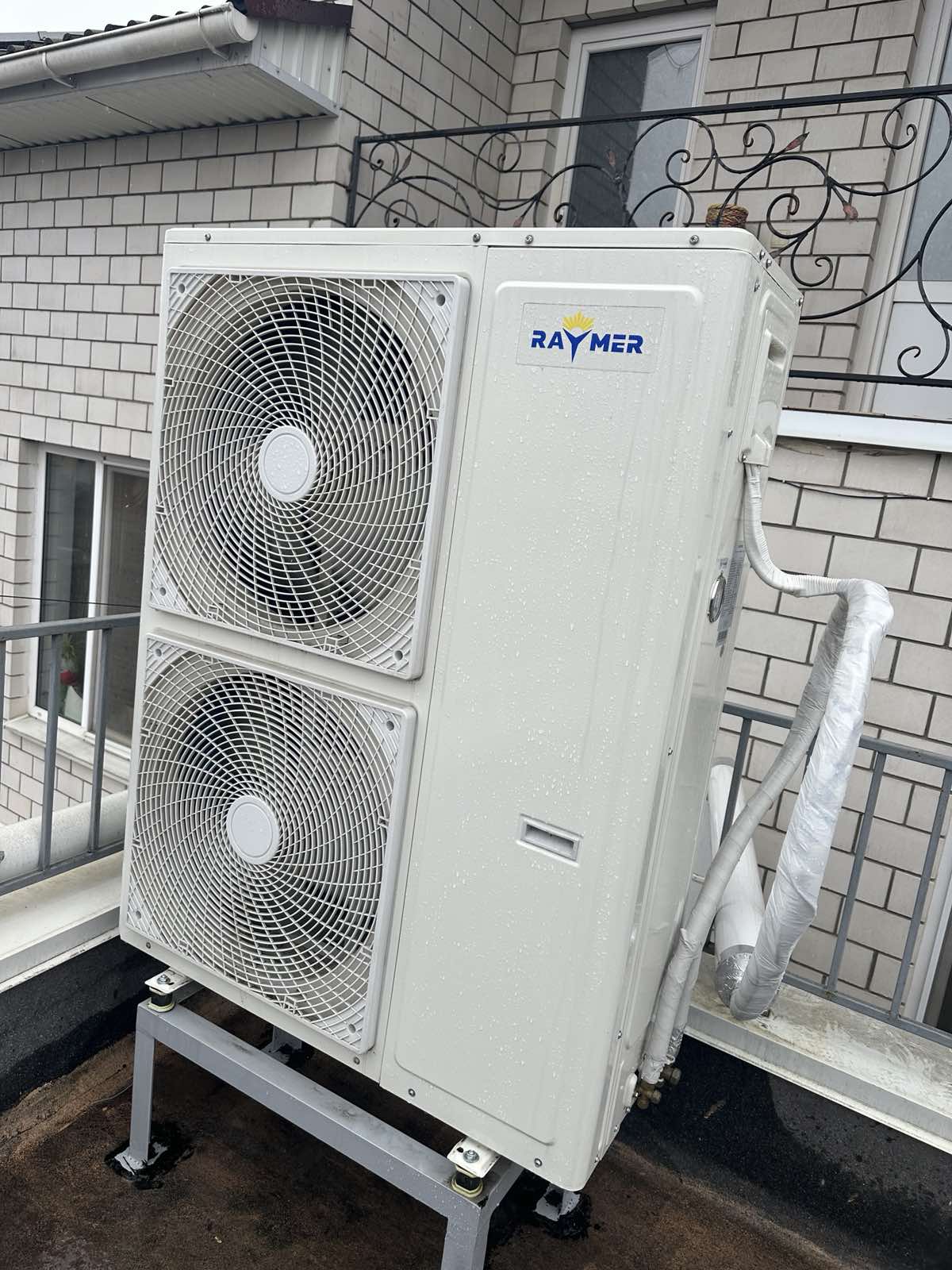

Наружный блок теплового насоса был смонтирован на террасе дома. Это удобное место обеспечивает хороший доступ к оборудованию, достаточную вентиляцию и защиту от повреждений. Монтаж выполнял сам заказчик согласно нашим инструкциям.

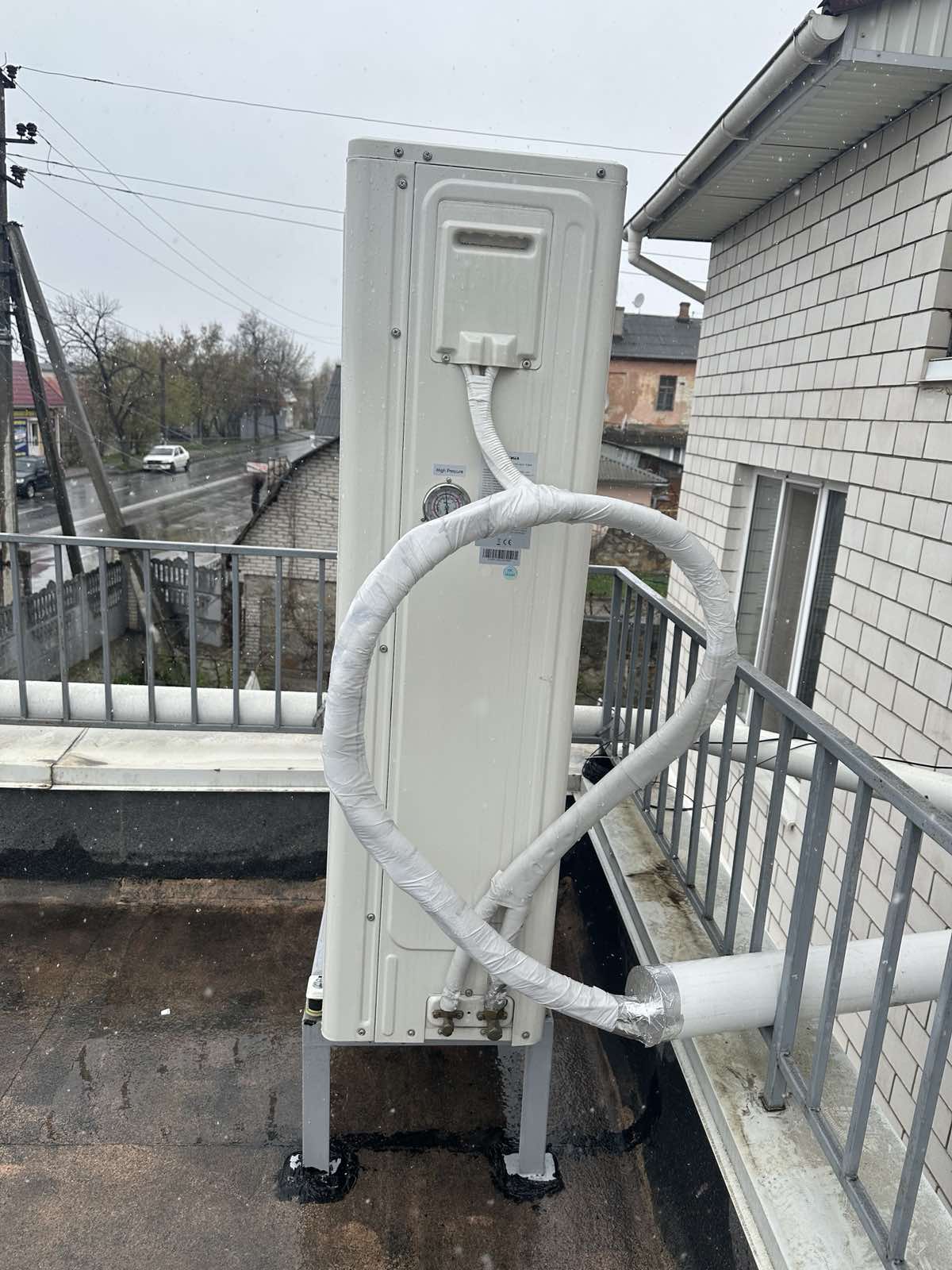

Блок установлен на металлическое основание с антивибрационными подушками, что обеспечивает устойчивость конструкции и уменьшает уровень шума во время работы. Подключение выполнено аккуратно: трубопроводы теплоносителя надежно утеплены, а кабельные соединения — изолированы. Для отвода конденсата предусмотрена отдельная труба, выведенная за пределы террасы.
Длина фреоновой трассы составляет 8 м.
Результат — чистый, технически грамотный монтаж, который заказчик выполнил собственноручно под нашим сопровождением.
2. Монтаж внутреннего блока и интеграция в систему отопления
Внутренний блок теплового насоса Raymer был смонтирован в техническом помещении, где уже ранее функционировала твердотопливная система отопления с гидроаккумулирующим баком. Благодаря имеющейся инфраструктуре подключение прошло без осложнений.

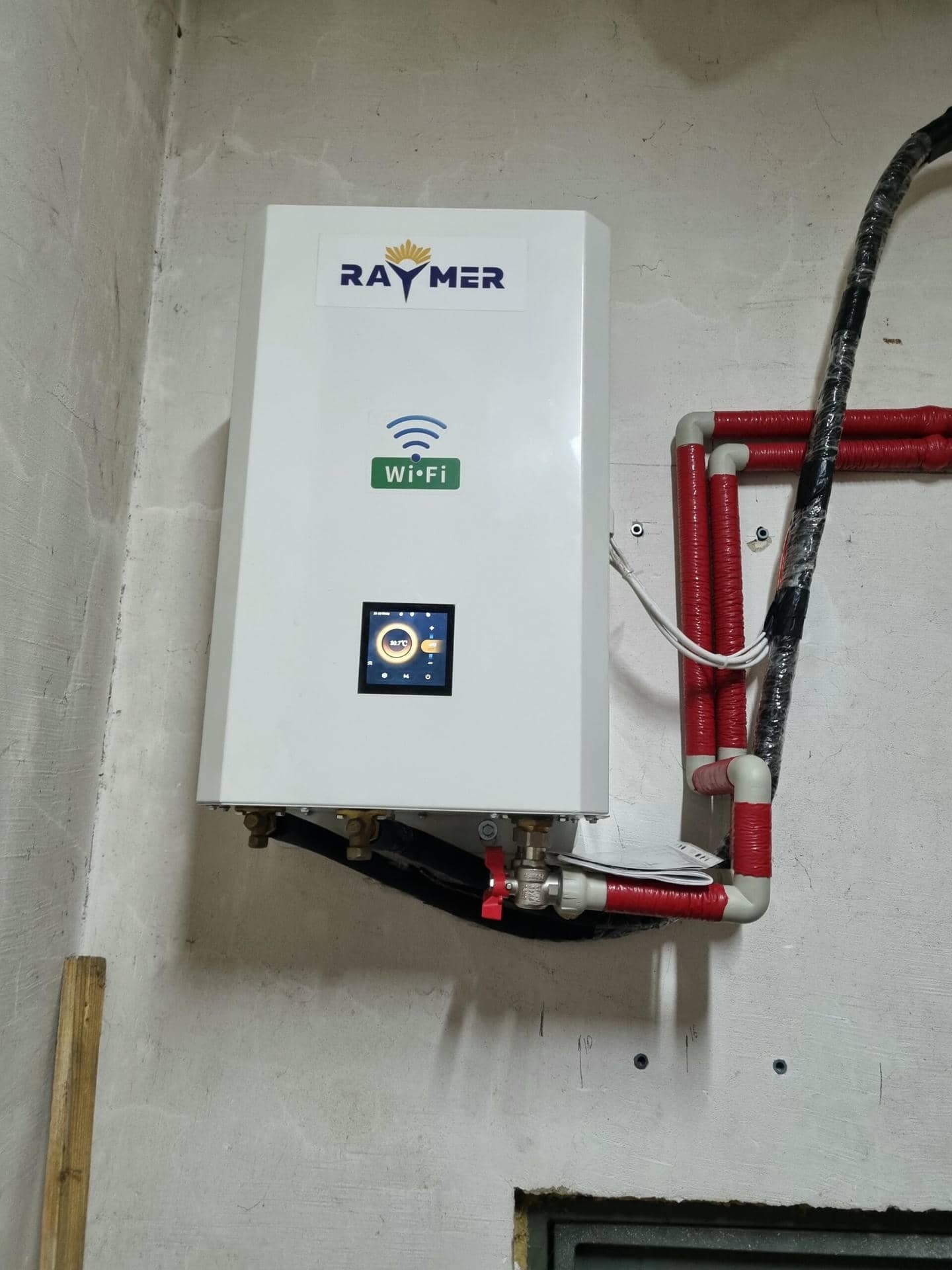

Гидромодуль установлен на стене, в верхней части — с удобным доступом для обслуживания. Подключение выполнено аккуратно, с использованием термоизоляционных материалов. Чётко видно, как тепловой насос интегрирован в существующий отопительный контур с буферной ёмкостью (которая обёрнута красным утеплителем) и расширительным баком.
Также на фото можно увидеть:
- циркуляционный насос со встроенными датчиками давления и температуры;
- систему автоматики, которая позволяет управлять работой теплового насоса дистанционно через Wi-Fi;
- дополнительные датчики и краны, которые упрощают сервисное обслуживание и контроль системы.
Отдельное внимание во время монтажа уделено правильной организации трубопроводов и подключению теплового насоса к уже существующей системе. Основные коммуникации проложены компактно и аккуратно, а теплоизоляция труб помогает уменьшить тепловые потери во время циркуляции теплоносителя. Запорная арматура и контрольные элементы расположены таким образом, чтобы обеспечить удобный доступ к оборудованию во время дальнейшей эксплуатации и технического обслуживания.
Весь монтаж заказчик выполнил самостоятельно под нашим подробным инструктажем — от подключения до запуска. Результат — современная система отопления, которая гармонично сочетает новое энергоэффективное оборудование с уже существующей инженерией.
3. Интеграция теплового насоса Raymer RAY-18DS1-EVI в систему отопления на основе твердотопливного котла
На этом объекте тепловой насос Raymer RAY-18DS1-EVI интегрирован в уже существующую систему отопления, основным источником тепла в которой является твердотопливный котёл. Такое решение позволило объединить традиционный источник тепла с современным тепловым насосом и создать комбинированную систему, которая может работать в различных режимах в зависимости от потребностей дома и внешних условий.

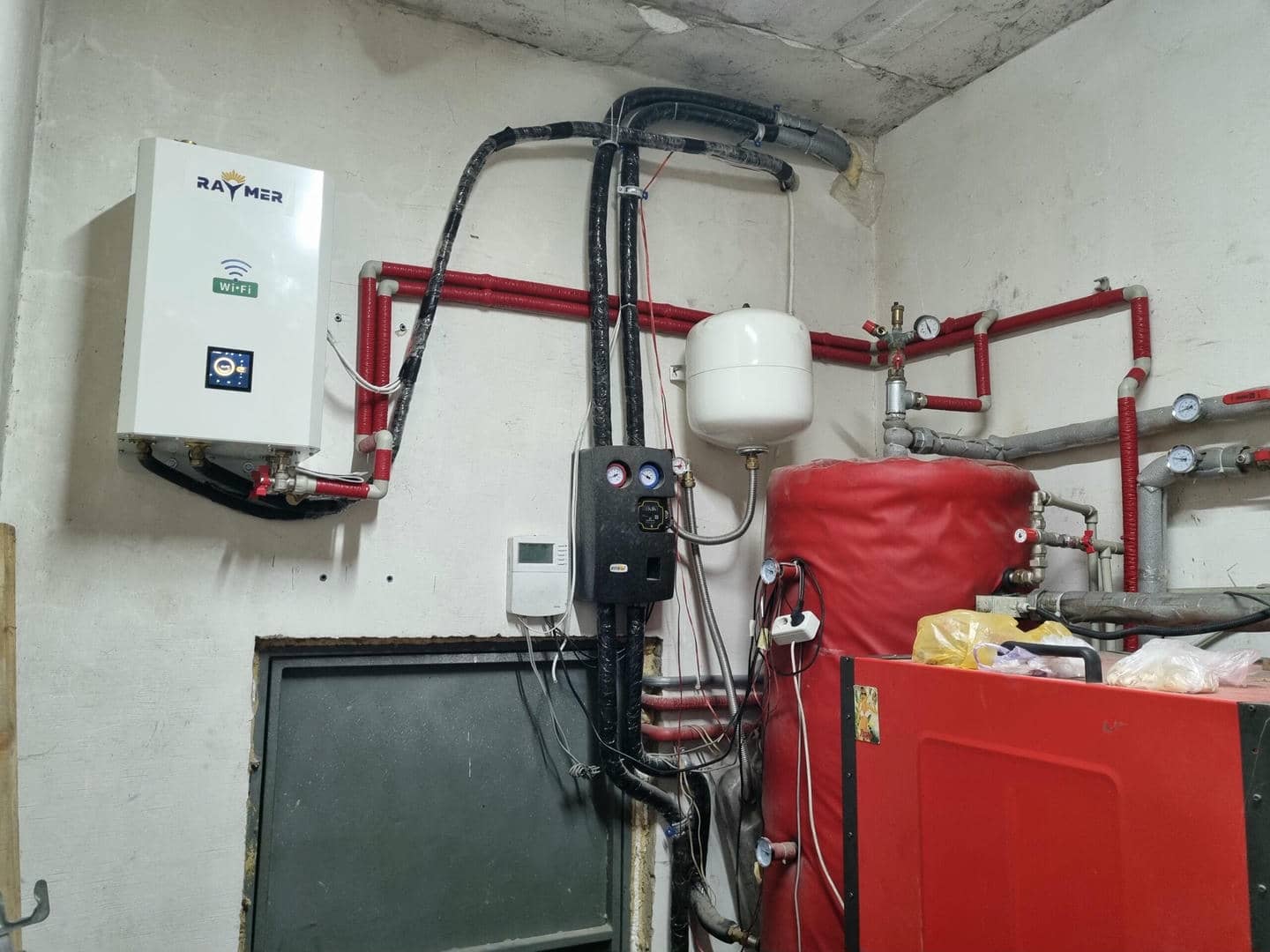

Тепловой насос подключён к общему гидравлическому контуру системы через систему трубопроводов и вспомогательного оборудования. На фото видно, что от гидромодуля Raymer RAY-18DS1-EVI проложены теплоизолированные трубопроводы, которые подведены к центральному узлу системы. Через этот узел осуществляется передача и распределение теплоносителя между тепловым насосом, накопительной частью и контурами отопления.
Важную роль в такой схеме играет буферная ёмкость, которая позволяет аккумулировать тепловую энергию и обеспечивать её дальнейшую передачу в систему отопления. Она также создаёт необходимый объём теплоносителя и помогает согласовать работу двух источников тепла. Тепловой насос и твердотопливный котёл могут работать как взаимодополняющие элементы одной системы.
Отдельное внимание уделено гидравлической обвязке оборудования. На трубопроводах установлены запорные элементы, циркуляционное оборудование и другие компоненты, необходимые для управления движением теплоносителя. Теплоизоляция основных трубопроводов позволяет уменьшить тепловые потери и сохранить необходимую температуру теплоносителя во время его перемещения между отдельными узлами системы.
Такое решение позволяет использовать Raymer RAY-18DS1-EVI в качестве современного основного или дополнительного источника тепла, при этом сохраняя твердотопливный котёл как резервный источник. При необходимости твердотопливный котёл может обеспечивать дополнительную тепловую мощность, тогда как тепловой насос позволяет поддерживать температуру в системе без постоянного сжигания твёрдого топлива.
В результате сформирована комбинированная система отопления, в которой тепловой насос Raymer и твердотопливный котёл работают в рамках единого теплового комплекса. Такая интеграция позволяет гибко использовать различные источники тепла, повысить надёжность отопления и сохранить возможность использования уже имеющегося твердотопливного оборудования.
3. Установка стабилизатора Stabex VS-10KVA
Для защиты теплового насоса и другого оборудования от перепадов напряжения был установлен стабилизатор напряжения Stabex VS-10KVA. Это решение позволяет избежать сбоев в работе системы, особенно в условиях нестабильной электросети.
Стабилизатор установлен в техническом помещении рядом с электросчетчиком и разводкой. Он обеспечивает стабильное питание как для самого теплового насоса, так и для всей системы автоматики. Мощности устройства достаточно для полноценной работы теплового насоса на 18 кВт со всеми сопутствующими нагрузками.
Так как монтаж выполнялся заказчиком самостоятельно, мы предоставили подробные инструкции по правильному подключению, включая отдельную подачу питания, заземление и проверку нагрузки перед запуском.
Результат — система стала более защищённой и стабильной, что особенно важно в отопительный сезон.
Особенности теплового насоса Raymer RAY-18DS1-EVI
Экономия электроэнергии:
Тепловой насос обеспечивает до 80% экономии электроэнергии за счёт использования тепла из окружающей среды. Это значительно снижает расходы по сравнению с традиционными методами отопления (электрокотлы, твердотопливные котлы и т.п.).
Экологичность:
Используемый хладагент R410A безопасен для окружающей среды, снижает выбросы CO₂ и способствует борьбе с изменением климата.
Тихая работа:
Насос работает практически бесшумно, что делает его идеальным для установки в жилых помещениях. Встроенная функция охлаждения помогает создать комфортный микроклимат летом.
Инверторная технология:
Автоматическая регулировка мощности позволяет насосу подстраиваться под потребности системы, обеспечивая стабильный обогрев и высокую энергоэффективность.
Технология EVI (впрыск пара):
Улучшает производительность при низких температурах за счёт впрыска дополнительного пара во время сжатия. Это особенно полезно в зимний период, при температурах нижe -15°C.
Удалённый доступ через Wi-Fi:
Управление насосом и мониторинг его работы возможны через смартфон или компьютер, из любой точки мира при наличии интернета.
Надёжность и долговечность:
Использование качественных материалов и сучасных технологій забезпечує тривалий термін експлуатації. Позитивні відгуки підтверджують стабільну роботу та комфорт.
Преимущества для клиента при замене электрокотла или твердотопливного котла на тепловой насос
1. Снижение затрат на энергию:
Тепловые насосы потребляют значительно меньше электроэнергии для получения того же количества тепла, что и электрокотел, что позволяет экономить на отоплении.
2. Экологичность:
Поскольку насос использует возобновляемую энергию из воздуха, он уменьшает выбросы CO₂ и является более экологичным решением.
3. Универсальность:
Тепловой насос способен выполнять три функции — отопление, охлаждение и горячее водоснабжение. Это делает его удобным и универсальным решением для комфорта круглый год.
4. Повышение комфорта:
Система обеспечивает стабильную температуру и более точное регулирование, что значительно улучшает микроклимат в доме.
5. Меньше обслуживания:
Тепловые насосы требуют меньше технического обслуживания, чем электрокотлы, что снижает эксплуатационные расходы.
6. Долговечность:
У тепловых насосов длительный срок службы, они надежны и устойчивы к износу, что уменьшает необходимость в частой замене оборудования.
Итог:
Замена электрокотла или твердотопливного котла на тепловой насос значительно повышает энергоэффективность, снижает расходы, улучшает комфорт проживания и оказывает положительное влияние на окружающую среду.
