Пластинчатый теплообменник Raymer B2-026-50 1,7 м.кв. для отопительных тепловых насосов воздух-вода.
Теплообмінник пластинчастий Raymer B2-026-50 для опалювальних теплових насосів.
Міднопаяні пластинчасті теплообмінники Raymer компактні, ефективні та не потребують обслуговування рішення для нагрівання та охолодження. Кожна одиниця розроблена для оптимізації режиму роботи та має ряд унікальних функцій, що забезпечують чудові теплові характеристики та максимальну надійність. Це забезпечує максимально можливий термін служби навіть за умов надзвичайно високого проектного тиску.
Характеристики теплообменника Raymer B2-026-50
- Количество панелей (пластин): 50 шт.
- Толщина панелей (пластин): 0,4 мм.
- Теплообменная поверхность: 1,7 м2 Мощность: 120-150 кВт
- материал: Сталь ANSI 304
- Припой: медь
- Диаметр соединения: F1, F3 — GZ 1”; F2, Ф4 ― ГЗ 1
- Направление потока: F1->F3; F4- > F2 Противоток
- Давление тестирования: 2,5 МПа (25 бар)
- Рабочее давление: 1,6 МПа (16 бар)
- Рабочая температура: 0 ― 130°С
- Вес: 9 кг
- Размеры в коробке: мм
- Размер:111*310*147 мм

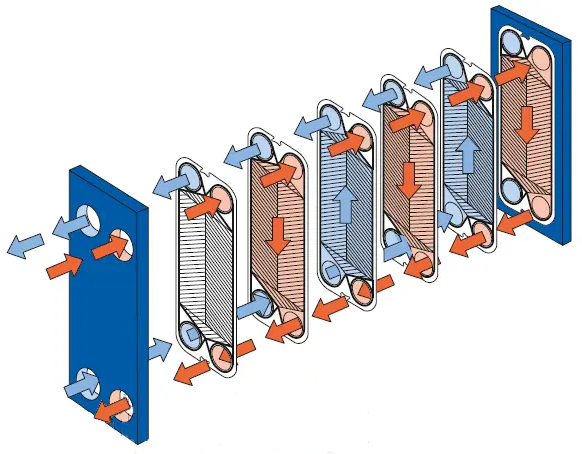

Пластинчатые теплообменники передают тепловую энергию с одной стороны на другую без смешивания двух продуктов с обеих сторон. Поэтому можно установить их между тепловым насосом и технологическим контуром, например, чтобы разделить два контура.
В таком случае по внешнему контуру циркулирует хладогент, по внутреннему вода в системе отопления. Это убережет вас от размерзания системы отопления в случае длительного отключения электроэнергии.
Теплообменник может работать с давлением до 16 бар и температурой до 130 градусов Цельсия. Также он может быть использован для охлаждения или нагрева жидкостей в различных отраслях промышленности, таких как пищевая, химическая, нефтяная и другие
Устройство легко разбирается для чистки и обслуживания. Оно компактное и требует мало места для установки. Кроме того, Raymer B3-050-66 имеет низкие затраты на обслуживание и эксплуатацию, что делает его привлекательным для использования в различных условиях.
Пластинчатые теплообменники являются очень популярным выбором, главным образом, благодаря компактному размеру и высокоэффективной конструкции, которую они предлагают.
Устойчивый теплообмен
Легкая паяная конструкция обеспечивает гораздо более высокую термическую эффективность и на 75% меньшую площадь, чем у сопоставимых кожухотрубных.
Идеальное решение для использования с природными хладагентами благодаря компактной площади, оптимизированной конструкции пластины и высокому расчетному давлению.
ПРИМЕНЕНИЕ:
- Раздельные контуры котла
- Подогрев воды
- Подогрев бассейна
- Солнечные системы отопления
- Теплонасосные установки для разделения с антифризом
- Испарители и конденсаторы хладагента
- Охладители сжатого воздуха
