В частном доме площадью 100 м² была выполнена комплексная модернизация системы отопления путём установки инверторного теплового насоса Raymer RAY-10DS2-EVI мощностью 10 кВт. До начала реализации проекта отопление дома обеспечивал электрический котёл, который полностью выполнял свои функции, однако имел один существенный недостаток — чрезвычайно высокое потребление электроэнергии.
Электрокотёл работает по принципу прямого нагрева, то есть на каждый 1 кВт потребляемой электроэнергии производит примерно 1 кВт тепловой энергии. При постоянном росте тарифов на электроэнергию такая система стала экономически невыгодной, особенно в отопительный сезон, когда оборудование работает практически непрерывно.
После анализа затрат было принято решение установить современный инверторный тепловой насос Raymer RAY-10DS2-EVI, который использует тепловую энергию окружающего воздуха. Благодаря инверторной технологии и системе EVI (Enhanced Vapor Injection) средний коэффициент энергоэффективности (COP) данного оборудования составляет около 4, то есть на каждый 1 кВт потребляемой электроэнергии тепловой насос производит в среднем до 4 кВт тепловой энергии. Это позволяет снизить расходы на отопление в 3–4 раза по сравнению с использованием только электрокотла.
Проект был реализован таким образом, чтобы максимально использовать уже существующую систему отопления без масштабной реконструкции котельной. Электрокотёл остался установленным и теперь выполняет функцию резервного источника тепла, тогда как основную нагрузку берёт на себя тепловой насос Raymer. Для повышения стабильности работы системы также была установлена буферная ёмкость Raymer IMP объёмом 60 литров, которая аккумулирует тепловую энергию, оптимизирует работу компрессора и снижает количество его запусков.

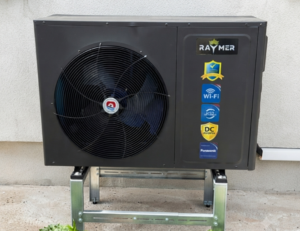

1. Монтаж наружного блока теплового насоса Raymer RAY-10DS2-EVI
Наружный блок теплового насоса Raymer RAY-10DS2-EVI был установлен рядом с домом на прочной оцинкованной металлической подставке с регулируемыми опорами. Такой способ монтажа обеспечивает надежную фиксацию оборудования, защищает его от прямого контакта с землей и позволяет поддерживать необходимую высоту для беспрепятственного отвода конденсата, который образуется во время работы теплового насоса, особенно в режиме автоматической разморозки.
Конструкция установлена на бетонном основании, а регулируемые опоры позволили точно выровнять оборудование по горизонтали, что является важным условием для стабильной работы компрессора и всего холодильного контура. Между корпусом теплового насоса и металлической подставкой смонтированы антивибрационные демпферы, которые эффективно снижают передачу вибраций на основание и значительно уменьшают уровень шума во время эксплуатации.
Место установки было выбрано в соответствии с рекомендациями производителя. Перед вентилятором оставлено достаточное пространство для свободного забора и выброса воздуха, что обеспечивает эффективный теплообмен даже при низких температурах наружного воздуха. Отсутствие препятствий для движения воздуха позволяет тепловому насосу Raymer RAY-10DS2-EVI работать с максимальной производительностью и высоким коэффициентом энергоэффективности (COP) на протяжении всего отопительного сезона.

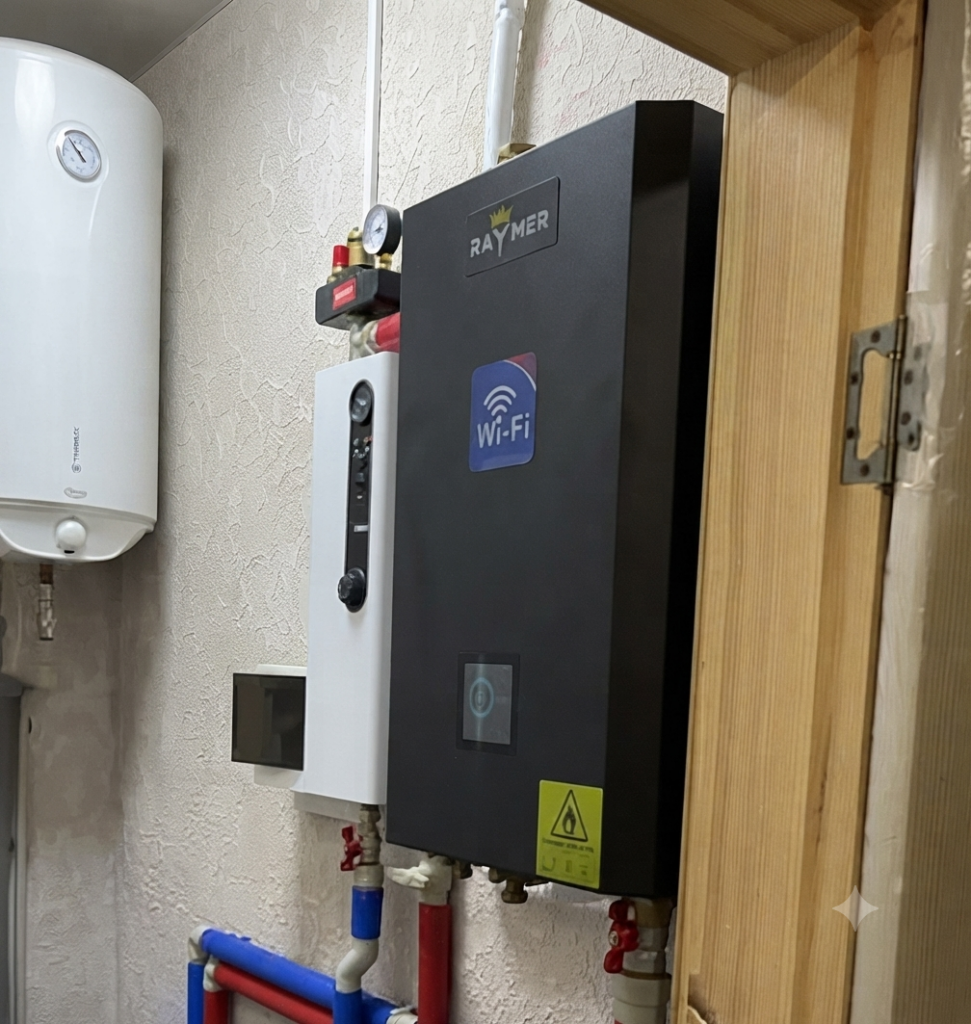

2. Монтаж внутреннего блока (гидромодуля) теплового насоса Raymer RAY-10DS2-EVI
Внутренний блок (гидромодуль) теплового насоса Raymer RAY-10DS2-EVI был установлен в существующей котельной рядом с электрокотлом, что позволило интегрировать новое оборудование в уже работающую систему отопления без масштабной реконструкции помещения. Компактные размеры гидромодуля дали возможность рационально использовать ограниченное пространство котельной, сохранив свободный доступ ко всем сервисным узлам для дальнейшего технического обслуживания.
Во время монтажа гидромодуль был надежно закреплён на стене в соответствии с требованиями производителя. К нему подключили магистрали подачи и обратного теплоносителя, трубопроводы от наружного блока, электропитание, систему автоматического управления и существующий электрокотёл. Благодаря этому тепловой насос стал основным источником тепловой энергии, тогда как электрокотёл остался в системе в качестве резервного оборудования, которое при необходимости может автоматически подключаться.
Особое внимание было уделено качеству выполнения гидравлической обвязки. Все трубопроводы аккуратно проложены, теплоизолированы и надежно закреплены, что позволяет минимизировать тепловые потери и обеспечить высокую энергоэффективность системы. Рядом с гидромодулем установлены необходимая запорная арматура, сервисные краны и элементы безопасности, которые значительно упрощают проведение профилактического обслуживания и ремонтных работ без слива всей системы отопления.
Гидромодуль оснащён современной автоматикой управления с цветным сенсорным дисплеем, что позволяет легко контролировать температуру теплоносителя, режимы работы, параметры системы и настраивать работу теплового насоса в соответствии с потребностями пользователя. Встроенный Wi-Fi-модуль обеспечивает возможность дистанционного управления оборудованием через смартфон, что делает эксплуатацию системы максимально удобной и позволяет контролировать работу отопления из любой точки.

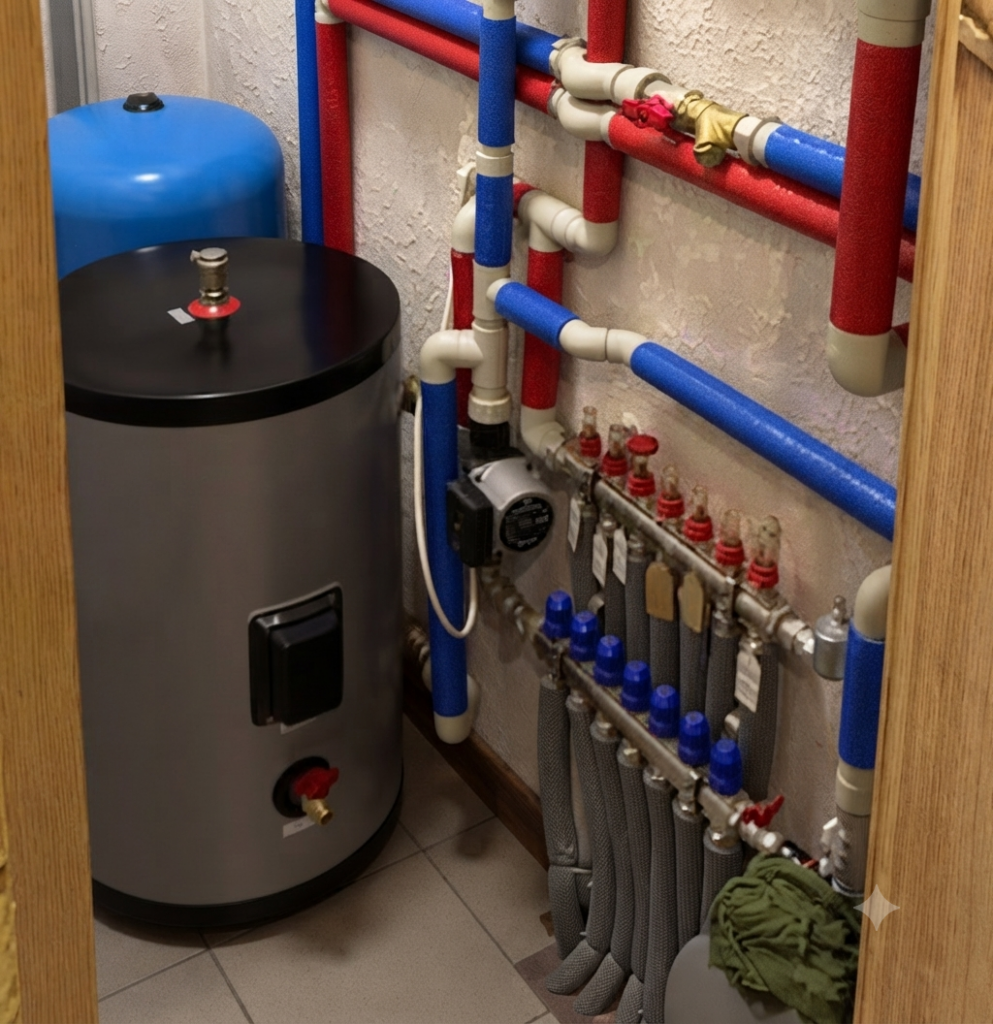

3. Монтаж буферной ёмкости Raymer IMP 60 л и её подключение к гидромодулю и коллектору тёплого пола
Для повышения эффективности работы теплового насоса Raymer RAY-10DS2-EVI в системе была установлена буферная ёмкость Raymer IMP объёмом 60 литров. Буферный бак разместили непосредственно в котельной рядом с гидромодулем, что позволило выполнить максимально компактную и логичную гидравлическую обвязку без лишних трубопроводов и потерь тепловой энергии.
Буферная ёмкость выполняет функцию промежуточного аккумулятора тепла между тепловым насосом и системой отопления. Именно через неё проходит весь теплоноситель, который производит гидромодуль. Такая схема обеспечивает стабильный гидравлический режим работы теплового насоса, устраняет взаимное влияние между первичным контуром теплового насоса и вторичным контуром отопления, а также создаёт необходимый запас теплоносителя для непрерывной работы компрессора.
Подающий и обратный трубопроводы от гидромодуля Raymer RAY-10DS2-EVI были подключены непосредственно к буферной ёмкости. После накопления тепловой энергии теплоноситель из буферного бака поступает на распределительный коллектор тёплого пола, который равномерно распределяет тепло по всем отопительным контурам дома. Благодаря такому решению каждый контур получает стабильную температуру теплоносителя и необходимый расход воды независимо от режима работы теплового насоса.
Для обеспечения эффективной циркуляции между буферной ёмкостью и коллектором тёплого пола установлен отдельный циркуляционный насос, который поддерживает постоянное движение теплоносителя по всем контурам отопления. Это позволяет равномерно прогревать все помещения дома, быстро реагировать на изменение тепловой нагрузки и поддерживать комфортную температуру в каждой комнате.
Коллектор тёплого пола оснащён регулирующей арматурой, которая позволяет точно настроить расход теплоносителя для каждого отдельного контура. Такой подход обеспечивает гидравлическую балансировку системы, равномерное распределение тепла и высокую эффективность работы отопления. При необходимости можно индивидуально регулировать производительность каждого контура, поддерживая оптимальную температуру в различных помещениях дома.
Особое внимание при монтаже было уделено теплоизоляции трубопроводов и аккуратному размещению всех элементов системы. Это позволило минимизировать тепловые потери, повысить общую энергоэффективность и обеспечить удобный доступ к оборудованию для дальнейшего сервисного обслуживания. Компактное расположение буферной ёмкости, гидромодуля и распределительного коллектора сделало котельную не только функциональной, но и аккуратной и удобной в эксплуатации.
Благодаря установке буферной ёмкости Raymer IMP 60 л тепловой насос работает в более стабильном режиме, без частых запусков и остановок компрессора. Это значительно увеличивает ресурс оборудования, повышает коэффициент энергоэффективности (COP) системы, обеспечивает плавную работу тёплого пола и позволяет поддерживать комфортный микроклимат в доме при минимальных затратах электроэнергии.
Преимущества теплового насоса Raymer RAY-10DS2-EVI
Инверторный тепловой насос Raymer RAY-10DS2-EVI — это современное решение для энергоэффективного отопления, охлаждения и приготовления горячей воды в частных домах площадью до 100 м². Благодаря применению инверторной технологии и системы EVI (Enhanced Vapor Injection) оборудование обеспечивает стабильную теплопроизводительность даже при низких температурах наружного воздуха, что особенно важно для климатических условий Украины.
Одним из главных преимуществ модели является её высокая энергоэффективность. В среднем тепловой насос имеет коэффициент производительности COP около 4, то есть, потребляя всего 1 кВт электроэнергии, он способен производить примерно 4 кВт тепловой энергии. Именно благодаря этому расходы на отопление могут быть значительно ниже по сравнению с традиционными электрокотлами, которые работают с коэффициентом эффективности 1:1.
Инверторный компрессор автоматически изменяет свою производительность в зависимости от реальной потребности дома в тепле. Вместо постоянных запусков и остановок, характерных для обычных систем отопления, Raymer RAY-10DS2-EVI плавно регулирует мощность. Это позволяет поддерживать стабильную температуру в помещениях, снижает нагрузку на компрессор, уменьшает потребление электроэнергии и значительно увеличивает срок службы оборудования.
Технология EVI обеспечивает эффективную работу даже в сильные морозы. Благодаря дополнительному впрыску пара хладагента компрессор сохраняет высокую производительность при низких температурах наружного воздуха, что позволяет тепловому насосу стабильно работать на протяжении всего отопительного сезона без существенной потери тепловой мощности.
Ещё одним преимуществом модели является её тихая работа. Использование современного DC-инверторного компрессора и вентилятора с регулируемой скоростью вращения существенно снижает уровень шума как наружного, так и внутреннего блока. Это делает эксплуатацию оборудования максимально комфортной для владельцев дома и их соседей.
Raymer RAY-10DS2-EVI является универсальным оборудованием, которое объединяет сразу три функции: отопление дома, охлаждение помещений летом и приготовление горячей воды. Один тепловой насос обеспечивает полноценный комфортный микроклимат в течение всего года, позволяя отказаться от использования нескольких отдельных инженерных систем.
Важным преимуществом является и современная система автоматического управления. Тепловой насос поддерживает дистанционное управление через Wi-Fi, благодаря чему владелец может со смартфона изменять температуру отопления, контролировать работу оборудования, настраивать режимы работы и просматривать основные параметры системы независимо от своего местонахождения.
Модель легко интегрируется в уже существующие системы отопления. В данном проекте тепловой насос был подключён к существующему электрокотлу, который сохранился как резервный источник тепла, а также к буферной ёмкости Raymer IMP 60 л и системе тёплого пола. Такая схема обеспечивает стабильную гидравлику, автоматическое управление всеми режимами работы и максимальную энергоэффективность всей системы.
Дополнительным преимуществом является использование качественных комплектующих, современной автоматики и надёжной системы защиты. Оборудование оснащено многоуровневыми функциями безопасности, среди которых защита компрессора, контроль температуры, защита от замерзания, контроль давления хладагента и автоматическая система размораживания теплообменника. Всё это обеспечивает стабильную, безопасную и долговечную эксплуатацию даже в самых сложных погодных условиях.
Благодаря сочетанию высокой энергоэффективности, инверторной технологии, надёжной работы при низких температурах, низкого уровня шума, современного дистанционного управления и возможности интеграции с различными системами отопления Raymer RAY-10DS2-EVI является оптимальным выбором для владельцев частных домов, которые стремятся существенно сократить расходы на отопление, повысить комфорт проживания и получить современную систему теплоснабжения с большим запасом надёжности на долгие годы.
