В городе Запорожье наша команда реализовала проект по модернизации системы отопления офисного помещения и производственного цеха, установив инверторный тепловой насос Raymer RAY-15DS2-EVI мощностью 15 кВт. Основной целью было существенно снизить затраты на отопление больших помещений, повысить энергоэффективность предприятия и обеспечить стабильную работу системы на протяжении всего отопительного сезона.
До модернизации существующая система отопления отличалась высокими эксплуатационными расходами, что особенно ощущалось при отоплении производственных и административных помещений большой площади. Постоянный рост стоимости энергоресурсов заставил владельцев предприятия искать более экономичное и современное решение, которое позволило бы сократить расходы без потери комфорта.
После анализа тепловых нагрузок было принято решение установить тепловой насос Raymer RAY-15DS2-EVI, который использует возобновляемую тепловую энергию окружающего воздуха. Благодаря инверторной технологии и системе EVI (Enhanced Vapor Injection) оборудование сохраняет высокую производительность даже при низких температурах наружного воздуха, обеспечивая стабильное отопление как офисных помещений, так и производственного цеха.
Для максимально эффективной работы всей системы в котельной была установлена буферная емкость объемом 100 л, выполнена профессиональная гидравлическая обвязка, подключены гидромодуль теплового насоса, циркуляционное оборудование, группа безопасности, расширительный бак и вся необходимая запорно-регулирующая арматура. Наружный блок был смонтирован на усиленной металлической платформе, которая обеспечивает надежную фиксацию оборудования, свободный доступ воздуха к теплообменнику и удобство дальнейшего технического обслуживания.
1. Монтаж наружного блока теплового насоса Raymer RAY-15DS2-EVI на возвышении

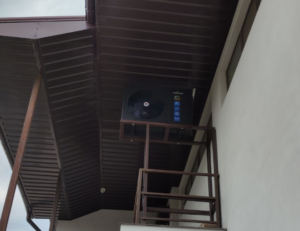

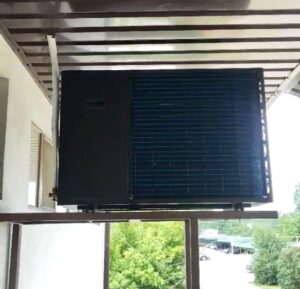

Наружный блок теплового насоса Raymer RAY-15DS2-EVI мощностью 15 кВт был установлен на специально изготовленной металлической возвышенной платформе рядом со зданием офисного помещения и производственного цеха. Такое решение было выбрано с учетом особенностей объекта, необходимости эффективного использования пространства и обеспечения максимально безопасной и стабильной работы оборудования в течение всего года.
Возвышенная металлическая конструкция надежно закреплена и рассчитана на значительный вес теплового насоса. Она обеспечивает жесткую фиксацию наружного блока, исключает его контакт с поверхностью земли и защищает оборудование от подтопления, накопления снега, льда, пыли и другого мусора. Особенно важно это в зимний период, когда во время работы теплового насоса в режиме автоматической разморозки образуется значительное количество конденсата, который должен беспрепятственно отводиться.
Монтаж на высоте также обеспечивает свободный доступ воздуха к теплообменнику со всех сторон. Перед вентилятором оставлено достаточное пространство для забора и выброса воздуха, что позволяет теплообменнику работать с максимальной эффективностью даже при пиковых нагрузках и низких температурах наружного воздуха. Отсутствие каких-либо препятствий для циркуляции воздуха положительно влияет на производительность теплового насоса, коэффициент энергоэффективности (COP) и стабильность работы компрессора.
Особое внимание было уделено снижению вибраций и уровня шума. Между корпусом теплового насоса и металлической платформой установлены антивибрационные демпферы, которые эффективно поглощают механические колебания, уменьшают передачу вибраций на конструкцию и обеспечивают тихую работу оборудования даже при максимальной нагрузке.
Во время монтажа все фреоновые магистрали, гидравлические трубопроводы и электрические коммуникации были аккуратно проложены, теплоизолированы и надежно закреплены. Это позволяет минимизировать тепловые потери, защитить коммуникации от воздействия окружающей среды и значительно повысить общую надежность всей системы.
Благодаря установке наружного блока на возвышении удалось обеспечить не только безопасную эксплуатацию оборудования, но и упростить его дальнейшее сервисное обслуживание. Такой способ монтажа полностью соответствует современным требованиям к установке тепловых насосов, способствует увеличению срока службы оборудования и гарантирует его стабильную, надежную и высокоэффективную работу на протяжении многих лет.
2. Монтаж внутреннего блока (гидромодуля) теплового насоса Raymer RAY-15DS2-EVI

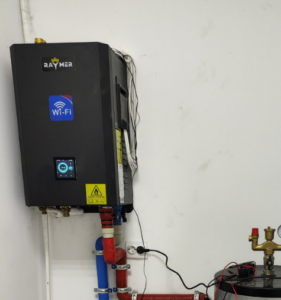

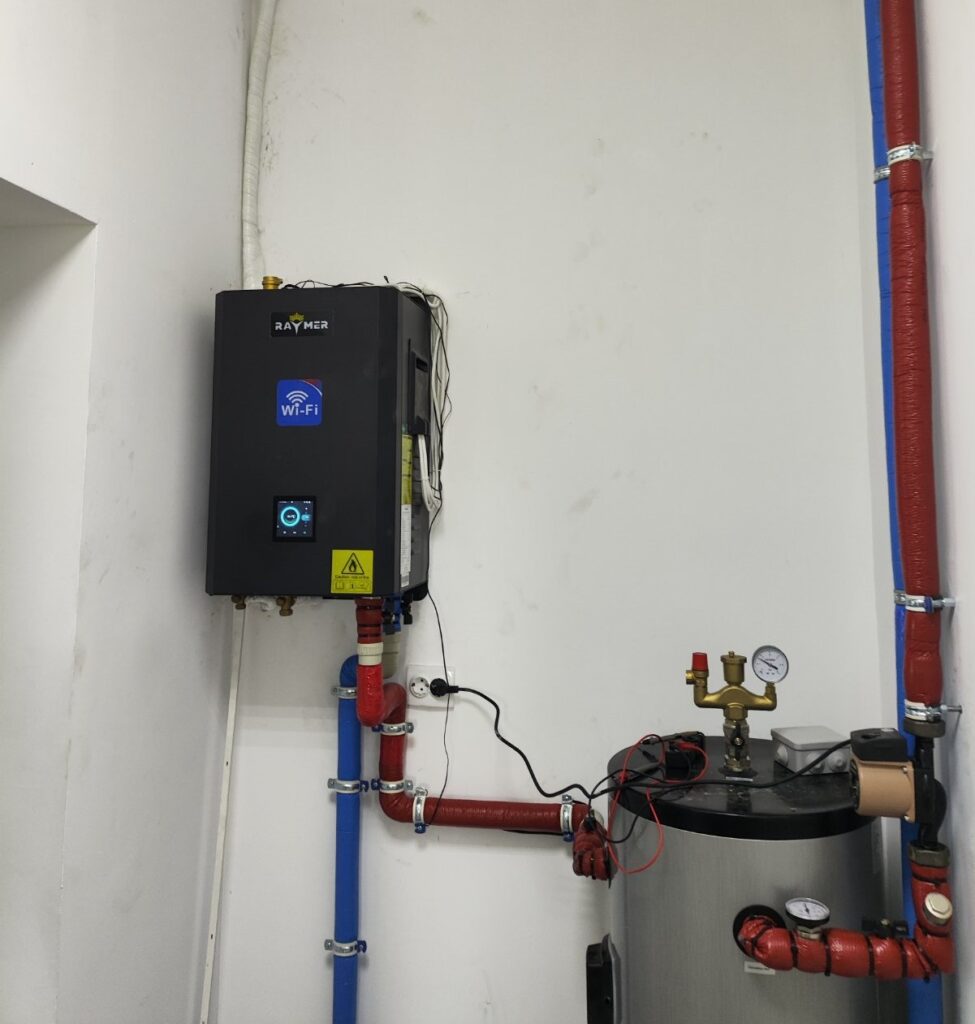

Внутренний блок (гидромодуль) теплового насоса Raymer RAY-15DS2-EVI был установлен в отдельном техническом помещении котельной рядом с буферной емкостью и основными элементами системы отопления. Такое расположение позволило максимально сократить длину трубопроводов, упростить гидравлическую обвязку и обеспечить удобный доступ к оборудованию для дальнейшего технического обслуживания.
Гидромодуль смонтирован на капитальной стене в соответствии с требованиями производителя с соблюдением необходимых сервисных расстояний. Благодаря компактным габаритам оборудования удалось рационально использовать пространство котельной, оставив достаточно места для обслуживания буферной емкости, насосного оборудования, группы безопасности и другой инженерной арматуры.
Во время монтажа к гидромодулю были подключены магистрали подачи и обратной линии теплоносителя, трубопроводы к наружному блоку теплового насоса, буферной емкости, а также электропитание и система автоматического управления. Все гидравлические коммуникации выполнены из качественных материалов, теплоизолированы и надежно закреплены, что позволяет минимизровать тепловые потери, предотвращает образование конденсата и обеспечивает высокую энергоэффективность всей системы.
Особое внимание было уделено качеству и аккуратности монтажа. Подающий и обратный трубопроводы размещены компактно, надежно закреплены на стене и полностью теплоизолированы. Рядом с гидромодулем установлены необходимая запорная арматура, сервисные краны, датчики температуры и элементы безопасности, которые позволяют выполнять профилактическое обслуживание или ремонт отдельных узлов без необходимости сливать теплоноситель из всей системы.
Гидромодуль Raymer RAY-15DS2-EVI оснащен современной системой автоматического управления с цветным сенсорным дисплеем, на котором отображаются все основные параметры работы оборудования. Пользователь может контролировать температуру теплоносителя, режимы отопления, работу компрессора, состояние системы и другие эксплуатационные показатели. Благодаря встроенному Wi-Fi-модулю тепловым насосом можно управлять дистанционно со смартфона, изменять настройки, контролировать параметры работы и оперативно реагировать на любые изменения независимо от места нахождения.
После завершения монтажа был выполнен полный комплекс пусконаладочных работ: проверена герметичность всех соединений, правильность циркуляции теплоносителя, работа насосного оборудования, автоматики и взаимодействие гидромодуля с наружным блоком. В результате была создана современная, компактная и высокоэффективная котельная, в которой все компоненты работают как единый автоматизированный комплекс, обеспечивая экономичное, надежное и бесперебойное отопление офисного помещения и производственного цеха на протяжении всего года.
3. Монтаж буферной емкости Raymer IMP 100 л

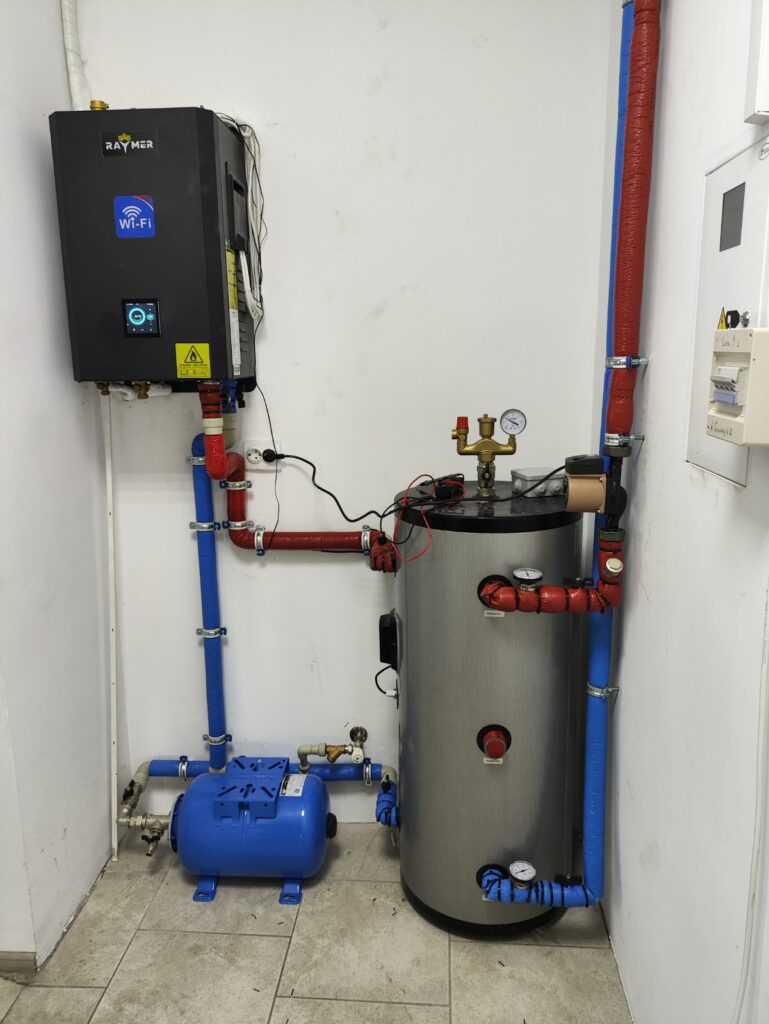

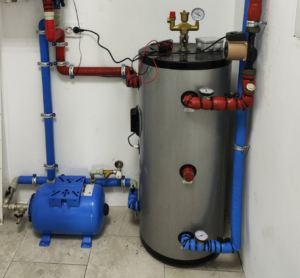

Для обеспечения максимально стабильной и эффективной работы системы отопления совместно с тепловым насосом Raymer RAY-15DS2-EVI в котельной была установлена буферная емкость Raymer IMP объемом 100 литров. Буферный бак разместили непосредственно рядом с гидромодулем, что позволило выполнить компактную и логичную гидравлическую обвязку, минимизировать длину трубопроводов и сократить тепловые потери во время циркуляции теплоносителя.
Буферная емкость выполняет функцию промежуточного аккумулятора тепловой энергии между тепловым насосом и системой отопления офисных и производственных помещений. Именно через нее проходит теплоноситель, нагреваемый гидромодулем, после чего передается в отопительные контуры. Такая схема обеспечивает гидравлическое разделение первичного контура теплового насоса и вторичного контура системы отопления, что положительно влияет на стабильность работы всего оборудования.
Подающий и обратный трубопроводы от гидромодуля были непосредственно подключены к буферной емкости. В верхней части бака смонтированы группа безопасности, автоматический воздухоотводчик, предохранительный клапан и манометр, которые обеспечивают контроль давления, автоматическое удаление воздуха из системы и дополнительную защиту оборудования во время эксплуатации. В нижней части выполнено подключение к обратной магистрали, что обеспечивает правильную циркуляцию теплоносителя и поддерживает оптимальный температурный режим во всей системе.
Для поддержания необходимого давления в системе рядом с буферной емкостью был установлен мембранный расширительный бак, который компенсирует тепловое расширение теплоносителя при нагреве. Такое решение предотвращает перепады давления, снижает нагрузку на насосное оборудование и увеличивает срок службы всех компонентов системы отопления.
Особое внимание при монтаже было уделено качеству гидравлической обвязки. Все трубопроводы теплоизолированы, аккуратно закреплены и выполнены с использованием современных материалов. На каждой магистрали установлена запорная арматура, позволяющая быстро проводить сервисное обслуживание или ремонт отдельных узлов без необходимости полного слива теплоносителя из системы. Такой подход значительно упрощает дальнейшую эксплуатацию оборудования и сокращает время технического обслуживания.
Буферная емкость Raymer IMP 100 л накапливает необходимый запас тепловой энергии, благодаря чему тепловой насос работает более плавно, без частых циклов запуска и остановки компрессора. Это особенно важно для объектов с переменной тепловой нагрузкой, таких как офисные помещения и производственные цеха, где потребление тепла может меняться в течение рабочего дня. Наличие буферного бака обеспечивает стабильную температуру теплоносителя, повышает коэффициент энергоэффективности всей системы, снижает нагрузку на компрессор, продлевает срок его службы и способствует более экономичному потреблению электроэнергии.
В результате установки буферной емкости Raymer IMP 100 л система отопления получила дополнительную тепловую инерцию, стабильную гидравлику и высокую надежность работы. В сочетании с тепловым насосом Raymer RAY-15DS2-EVI она обеспечивает бесперебойное отопление офисного помещения и производственного цеха, поддерживает комфортный температурный режим даже при пиковых нагрузках и создает оптимальные условия для максимально экономичной эксплуатации всей котельной.
Преимущества установленной системы отопления для предприятий
Установка инверторного теплового насоса Raymer RAY-15DS2-EVI 15 кВт в сочетании с буферной емкостью 100 л, современной автоматикой и правильно выполненной гидравлической обвязкой является оптимальным решением для офисных помещений, производственных цехов, складских комплексов, мастерских, сервисных центров и других коммерческих объектов, где особую роль играют экономичность, надежность и бесперебойность работы системы отопления.
Одним из главных преимуществ такой системы является значительное сокращение затрат на электроэнергию. Если электрокотел производит примерно 1 кВт тепла из 1 кВт потребляемой электроэнергии, то тепловой насос Raymer RAY-15DS2-EVI в среднем обеспечивает до 4 кВт тепловой энергии на каждый 1 кВт потребляемой электроэнергии. Для предприятий, ежедневно расходующих значительные средства на отопление больших площадей, такая разница позволяет существенно снизить эксплуатационные расходы и сократить срок окупаемости оборудования.
Не менее важным преимуществом является стабильная работа на протяжении всего отопительного сезона. Благодаря технологии EVI (Enhanced Vapor Injection) тепловой насос сохраняет высокую производительность даже при низких температурах наружного воздуха, обеспечивая комфортный микроклимат как в офисных помещениях, так и в производственных зонах, где стабильная температура зачастую является необходимым условием для работы персонала или технологических процессов.
Буферная емкость объемом 100 литров играет важную роль в работе всей системы. Она аккумулирует тепловую энергию, стабилизирует гидравлический режим, уменьшает количество запусков компрессора и обеспечивает плавную работу оборудования даже при переменной тепловой нагрузке. Для предприятий это означает меньший износ компрессора, увеличение ресурса оборудования и минимизацию риска простоев из-за неисправностей.
Еще одним преимуществом является возможность зонального отопления. Если производственное предприятие состоит из нескольких помещений различного назначения, система позволяет поддерживать разные температурные режимы в административных кабинетах, складских помещениях, производственных цехах и вспомогательных комнатах. Это обеспечивает дополнительную экономию энергии и повышает комфорт для сотрудников.
Важной особенностью является полностью автоматическая работа системы. Интеллектуальная автоматика самостоятельно регулирует температуру теплоносителя, изменяет производительность компрессора в соответствии с текущей тепловой нагрузкой и поддерживает стабильную температуру внутри здания без постоянного вмешательства персонала. Это позволяет предприятию минимизировать затраты времени на обслуживание инженерных систем.
Система также поддерживает дистанционное управление через Wi-Fi, что дает возможность контролировать температуру, режимы работы и параметры оборудования со смартфона или планшета. Для руководителей предприятий это особенно удобно, поскольку позволяет оперативно реагировать на любые изменения в работе системы даже находясь вне объекта.
Отдельным преимуществом является низкий уровень шума. Благодаря инверторному компрессору, плавному регулированию мощности и правильному монтажу с использованием антивибрационных опор оборудование работает тихо, что особенно важно для офисных помещений, где комфортные условия труда имеют большое значение.
Современная конструкция теплового насоса также обеспечивает высокую надежность и длительный срок службы. Использование качественных комплектующих, инверторной технологии, автоматических систем защиты и правильно выполненной гидравлической схемы позволяет оборудованию стабильно работать на протяжении многих лет даже при интенсивной эксплуатации.
Не менее важной является возможность дальнейшей модернизации системы. При необходимости к ней можно подключить дополнительные контуры отопления, фанкойлы, системы горячего водоснабжения, резервные источники тепла, солнечную электростанцию или систему резервного электропитания на базе инвертора. Это делает систему гибкой и позволяет предприятию масштабировать ее в соответствии с будущими потребностями.
В результате предприятие получает энергоэффективную, экономичную, автоматизированную и надежную систему отопления, которая обеспечивает комфортные условия для персонала, существенно сокращает эксплуатационные расходы, повышает энергетическую независимость объекта и гарантирует стабильную работу даже при интенсивной эксплуатации на протяжении всего года. Именно поэтому тепловые насосы Raymer RAY-15DS2-EVI все чаще становятся оптимальным решением для отопления офисных зданий, производственных предприятий, логистических центров, складов и других коммерческих объектов.
