Раньше дом отапливался электрическим котлом. Система работала исправно, однако счета за электроэнергию зимой были значительны, ведь котел потребляет много энергии. К тому же отсутствие возможности гибкого управления температурными режимами делало такое решение не всегда удобным для владельцев. После анализа теплопотерь дома, состояния утепления и длины существующих коммуникаций было принято решение перейти на современное и энергоэффективное решение – установка воздушного теплового насоса Raymer RAY-15DS2-EVI.
Почему Raymer RAY-15DS2-EVI?
Модель Raymer RAY-15DS2-EVI – это инверторный тепловой насос типа «воздух-вода», отличающийся высокой производительностью даже при низких температурах. Благодаря технологии EVI (Enhanced Vapor Injection), он может эффективно работать при морозах до -30°C, что делает его идеальным выбором для климата Киевской области. Ключевые преимущества этой модели:
- Высокий коэффициент преобразования (COP) – в несколько раз эффективнее электрокотел.
- Инверторная технология – плавная регулировка мощности, тихая работа и экономия энергии.
- Совместимость с теплой системой и радиаторным отоплением.
- Современный хладагент R32 – экологичность и высокая эффективность.
1. Монтаж теплового насоса Raymer RAY-15DS2-EVI

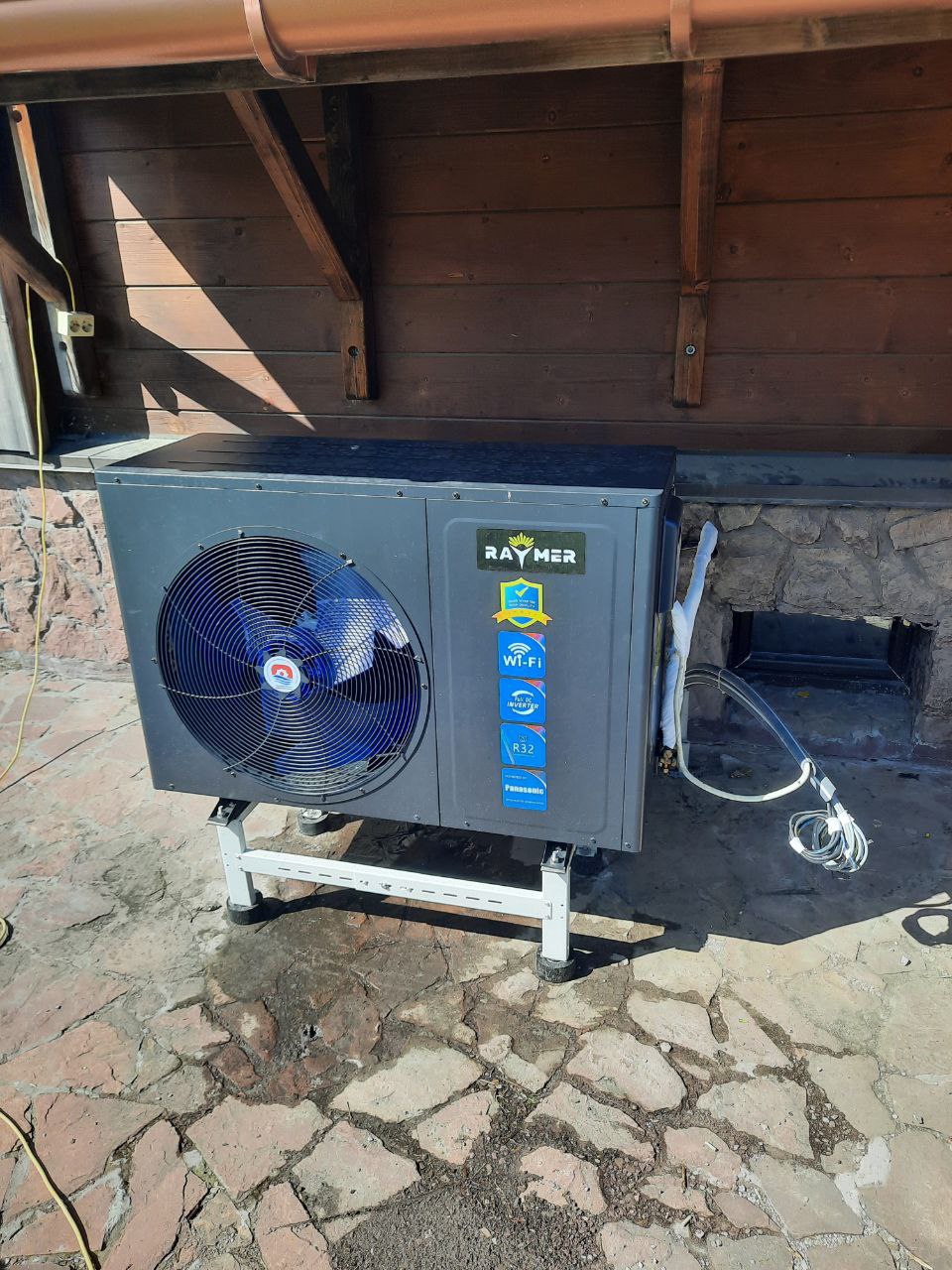

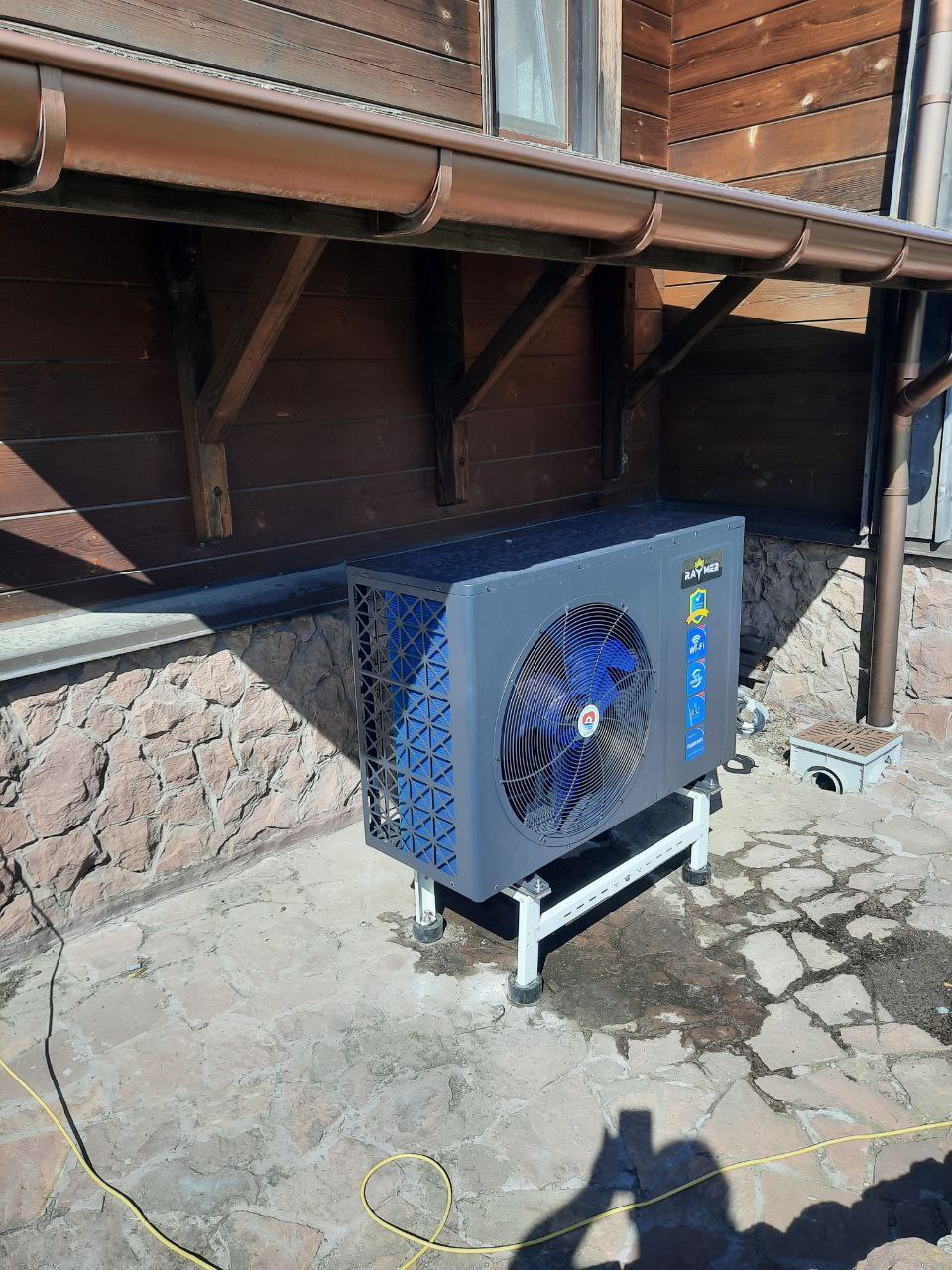

После подготовительных работ и анализа существующей системы отопления мы перешли непосредственно к монтажу теплового насоса. Внешний блок Raymer RAY-15DS2-EVI был установлен рядом с домом на специальную металлическую раму, поднятую над уровнем земли для защиты от снега и осадков. Для уменьшения вибраций и обеспечения тихой работы оборудование использовали антивибрационные сопротивления. Это гарантирует свободную циркуляцию воздуха вокруг блока и безопасную эксплуатацию даже в зимний период. От наружного блока были проложены изолированные трубопроводы, проходящие через подготовленное отверстие в стене и подсоединяемые к гидромодулю в котельной. Дополнительно обустроена дренажная система для отвода конденсата, предотвращающая образование льда во время работы насоса в режиме обогрева.
2. Установка гидромодуля
Гидромодуль теплового насоса был смонтирован в котельном доме, где раньше работал электрокотел. Благодаря компактным размерам он органично вписался в существующее пространство и не нуждался в дополнительных перепланировках. Основная задача гидромодуля – передача тепловой энергии от внешнего блока в систему отопления дома. Его подсоединили из-за буферной емкости, которая уже была установлена ранее и использовалась с электрокотлом. Такая интеграция позволила сэкономить средства и максимально эффективно использовать существующую инфраструктуру. Отдельное внимание было уделено системе автоматики. Гидромодуль оснащен контроллером, позволяющим настраивать температуру, управлять режимами работы и контролировать эффективность в реальном времени. Это обеспечивает полную автономность системы и комфорт для жильцов без необходимости постоянного ручного вмешательства.

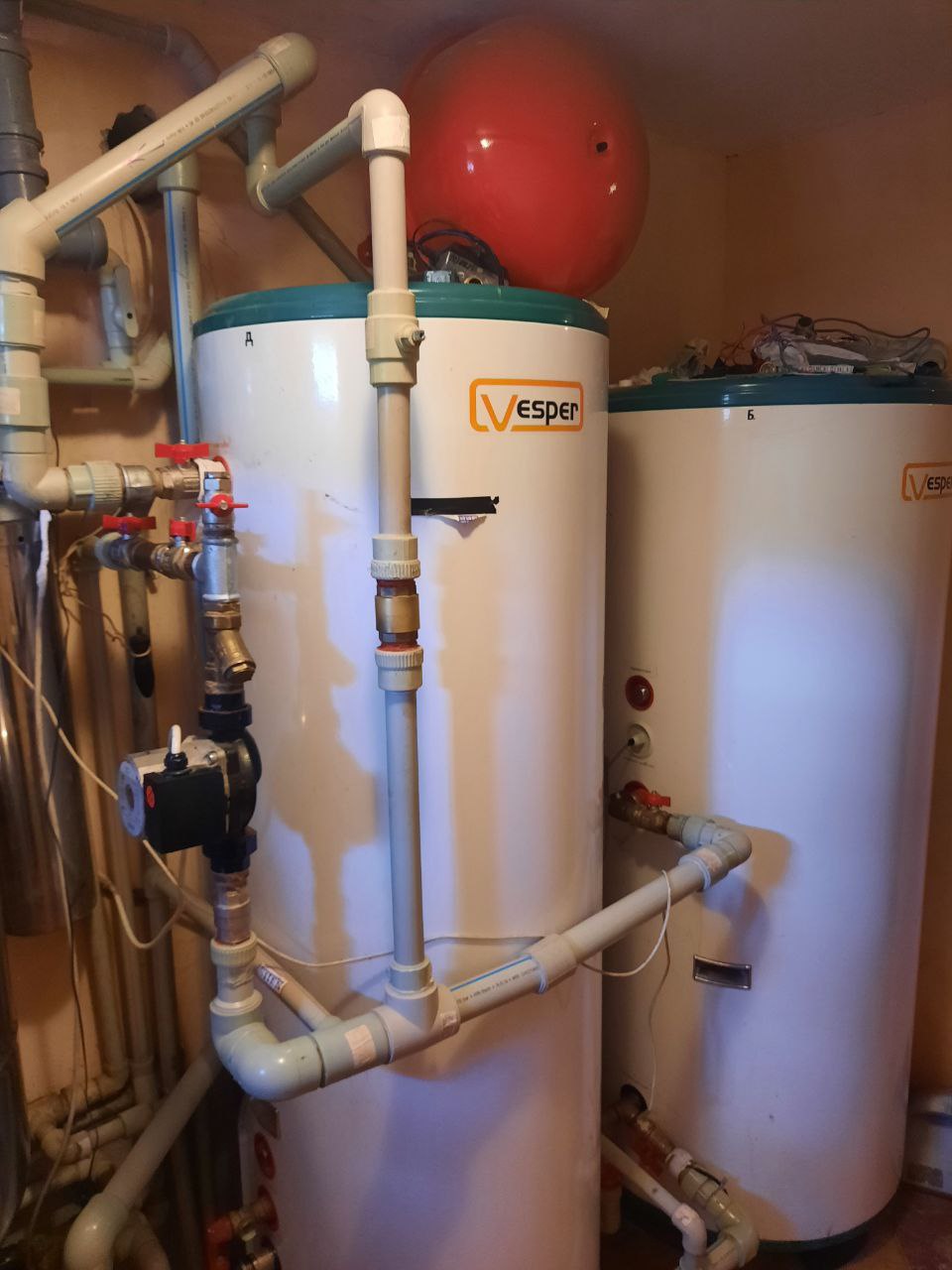

3. Подключение к баку ГВС и буферной емкости
Гидромодуль теплового насоса подключен одновременно к буферной емкости и бойлеру косвенного нагрева. Буферная емкость используется для стабилизации работы системы отопления — она накапливает теплоноситель и обеспечивает его равномерную подачу в контуры радиаторов и теплого пола. К буферной емкости подключен циркуляционный насос, который обеспечивает постоянную циркуляцию воды по системе и поддерживает необходимые параметры работы отопительных контуров.
Второй бак — бойлер косвенного нагрева для горячего водоснабжения. Внутри бойлера расположен теплообменник, через который проходит нагретый теплоноситель от гидромодуля теплового насоса. За счет этого тепло передается воде в бойлере, которая используется для бытовых нужд.
Автоматика системы настроена таким образом, чтобы при необходимости приоритет отдавался нагреву горячей воды. Когда температура в бойлере опускается ниже заданного значения, тепловой насос переключает свою мощность на его нагрев. После достижения необходимой температуры система автоматически возвращается к работе на отопление и передает тепло в буферную емкость.
Буферная емкость в этой схеме также выполняет роль теплового аккумулятора. Она позволяет уменьшить количество частых запусков и остановок теплового насоса, стабилизировать температуру теплоносителя и обеспечить более равномерную работу системы. Особенно это важно при работе с радиаторами и теплым полом, где потребность в тепловой энергии может постоянно изменяться.
Дополнительно в систему интегрирован расширительный бак, который компенсирует увеличение объема теплоносителя во время его нагрева и уменьшение во время охлаждения. Это помогает поддерживать стабильное давление в гидравлическом контуре и защищает систему от нежелательных перепадов давления.
Такая схема позволяет объединить в одной системе отопление и горячее водоснабжение, обеспечивая автоматическое распределение тепловой энергии в зависимости от текущих потребностей дома. При этом правильное гидравлическое подключение и настройка автоматики обеспечивают стабильную работу теплового насоса, комфортную температуру в помещениях и эффективное приготовление горячей воды.
В результате система работает как единый комплекс: тепловой насос генерирует тепловую энергию, бойлер обеспечивает запас горячей воды, буферная емкость стабилизирует работу отопления, а циркуляционные и защитные элементы обеспечивают необходимую циркуляцию, давление и безопасность системы.
4. Установка стабилизаторов для защиты теплового насоса

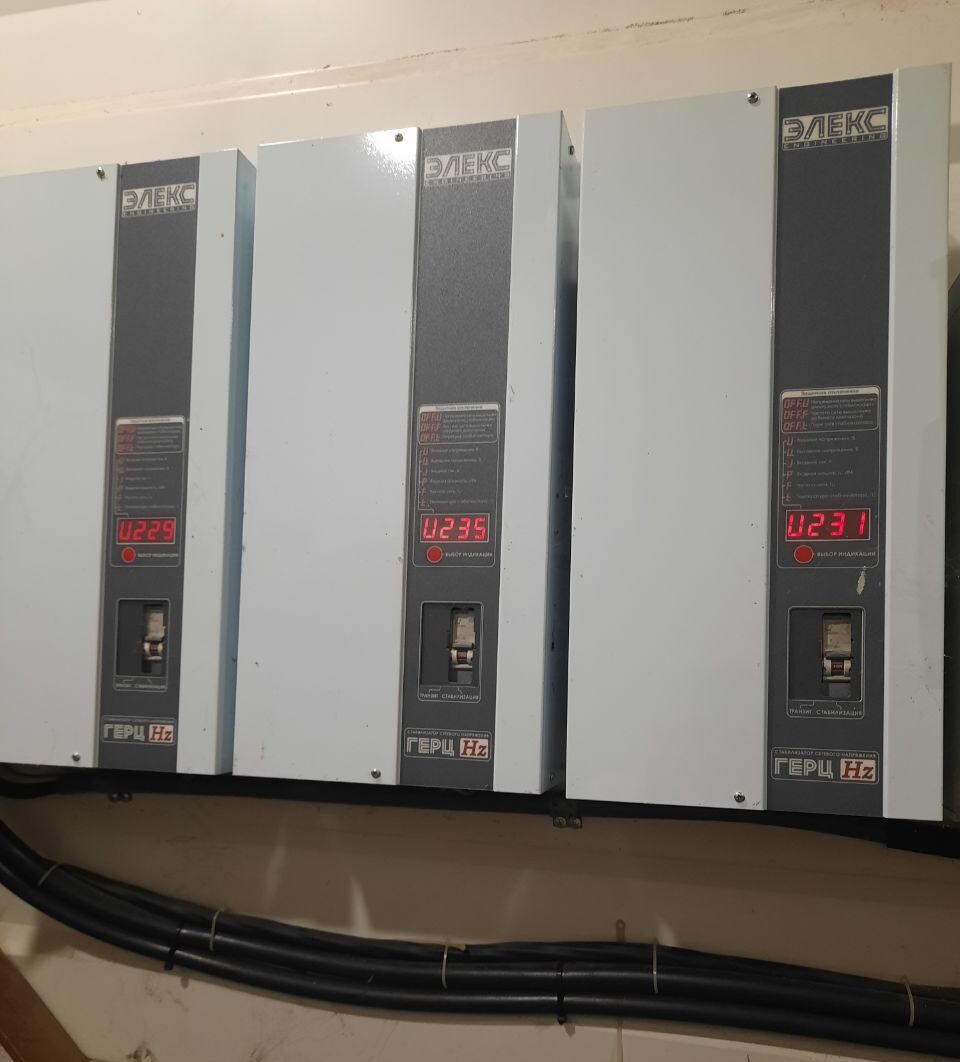

Для защиты системы отопления и всей бытовой техники в доме был установлен трехфазный комплект стабилизаторов напряжения Элекс Герц — по одному на каждую фазу. Это решение выбрано не случайно, поскольку в сельских сетях достаточно часто происходят скачки напряжения, перекосы фаз или пониженные показатели, что может негативно влиять на работу теплового насоса, насосных групп, электроники и других потребителей.
Стабилизаторы Элекс Герц известны своей высокой точностью выравнивания напряжения, быстрой реакцией на перепады и надежностью при длительной эксплуатации. Каждая фаза подключена отдельно, благодаря чему удалось достичь максимальной стабильности работы системы даже при значительных колебаниях в сети. В случае критических отклонений напряжения стабилизаторы автоматически отключают питание, что обеспечивает дополнительный уровень защиты для оборудования.
Отдельно стоит отметить, что стабилизаторы защищают не только сам тепловой насос Raymer, но и другое оборудование, которое входит в состав системы отопления. Насосное оборудование, контроллеры, автоматика, электронные клапаны и другие компоненты также зависят от качества электропитания, поэтому стабильное напряжение является важным условием их надежной и длительной работы.
Таким образом, использование трех стабилизаторов Элекс Герц гарантирует стабильную работу теплового насоса Raymer, насосов, автоматики и всей электроники дома. Это повышает надежность системы отопления, продлевает ресурс техники и позволяет владельцам быть уверенными в безопасности инвестиций в современные энергоэффективные технологии.
Преимущества теплового насоса Raymer RAY-15DS2-EVI нового поколения
Тепловой насос Raymer RAY-15DS2-EVI имеет мощность 15 кВт, что делает его идеальным для эффективного обогрева помещений площадью до 120 кв.м. Он обеспечивает значительную экономию электроэнергии до 80% по сравнению с традиционными системами отопления, что позволяет снизить расходы на отопление. Используя экологически чистую энергию, этот тепловой насос способствует снижению выбросов CO2 и положительно влияет на окружающую среду.
Инверторный компрессор и технология Enhanced Vapor Injection (EVI)
Инверторная технология позволяет регулировать мощность насоса в зависимости от потребности, обеспечивая стабильный и эффективный обогрев помещения. Благодаря технологии Enhanced Vapor Injection (EVI), тепловой насос может работать при низких температурах до -30 °C, что расширяет возможности использования в различных климатических условиях.
Новый черный дизайн для лучшего поглощения тепла
Новый дизайн в черном цвете, как результат новейших разработок и исследований в области теплооборудования для лучшего поглощения тепла из окружающей среды, делает тепловой насос Raymer RAY-15DS2-EVI лучшим выбором среди других отопительных систем. Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это уменьшает потребность в частой очистке и уходе за устройством, что является удобным для пользователей. Черный цвет имеет лучшую способность к поглощению тепла, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы.
Дистанционное управление
Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели имея доступ к интернету. Удобство такой функции заключается в том, что будучи даже в поездке, вы можете заблаговременно включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температуры в доме по прибытию, не дожидаясь пока система заработает на полную мощность.
Польза установки Raymer RAY-15DS2-EVI для заказчика
Установка теплового насоса приносит заказчику ряд важных преимуществ:
Экономия на энергопотреблении: Тепловые насосы используют минимум электроэнергии для преобразования тепла из воздуха или земли. Это позволяет значительно снизить расходы на отопление по сравнению с традиционными электрокотлами или газовыми котлами.
Комфорт в любое время года: Тепловые насосы обеспечивают как отопление зимой, так и охлаждение летом, позволяя поддерживать оптимальную температуру в доме в течение всего года.
Экологичность: Тепловые насосы работают на основе возобновляемых источников энергии, уменьшая выбросы CO2 и делая вклад в сохранение окружающей среды.
Надежность и длительный срок службы: Современные тепловые насосы имеют высокую надежность и длительный срок службы, обеспечивая стабильную работу системы отопления в течение многих лет.
Автоматизация и легкое управление: Современные тепловые насосы оборудованы интеллектуальными системами управления, включая возможность управления через смартфон, что позволяет легко контролировать работу системы из любого места. В общем, установка теплового насоса Raymer RAY-15DS2-EVI дает заказчику финансовые выгоды, комфорт и экологические преимущества.
