Монтаж теплового насоса в доме площадью 140 м², с. Тарасовка, Киевская область
Нашей компанией был реализован проект по установке современной энергоэффективной системы отопления в частном доме площадью 140 квадратных метров в с. Тарасовка. Главной целью заказчика стало снижение затрат на энергоносители и создание полностью автономной системы отопления на базе возобновляемых источников энергии. Именно поэтому было принято решение установить тепловой насос Raymer RAY-13DS2-EVI (220V) black, который получает питание от солнечных батарей через инвертор. Такой подход позволяет не только существенно экономить средства, но и снизить зависимость от традиционных источников энергии.
Особенности реализации проекта
Монтаж системы осуществлялся заказчиком самостоятельно под руководством наших инженеров в дистанционном формате. Это стало возможным благодаря тщательным расчетам и профессиональным консультациям, что позволило выполнить все работы качественно и в соответствии с техническими требованиями. Для обеспечения стабильной работы теплового насоса были дополнительно установлены следующие элементы:
- Бак-накопитель Raymer IMP, 60 литров (нержавеющая сталь, горизонтальное крепление) – для выравнивания гидравлического контура и поддержания давления в системе.
- Бак косвенного нагрева Raymer DHWP, 200 литров (нержавеющая сталь) – для эффективной подготовки горячей воды.
- Трехходовой клапан Raymer 325 TW – для автоматического переключения потоков теплоносителя между контурами отопления и горячего водоснабжения.
Этапы монтажа теплового насоса
1. Расчет коммуникаций и анализ утепления
Первым этапом в реализации этого проекта стал детальный расчет необходимой мощности теплового насоса. Наши инженеры проанализировали теплопотери дома площадью 140 м², учли конструктивные особенности, уровень утепления и потребность в горячем водоснабжении. Это позволило определить оптимальную модель оборудования, которая обеспечит эффективную работу даже в зимний период.
Следующим шагом стал осмотр мест для установки внешнего блока теплового насоса и внутренних элементов системы. Важно было подобрать расположение, которое гарантировало бы безопасную и надежную эксплуатацию, а также удобный доступ для обслуживания.
Параллельно был проведен расчет коммуникаций между внешним и внутренними блоками. Особое внимание уделили определению длины фреоновой магистрали, чтобы избежать потерь мощности и обеспечить стабильную работу системы.

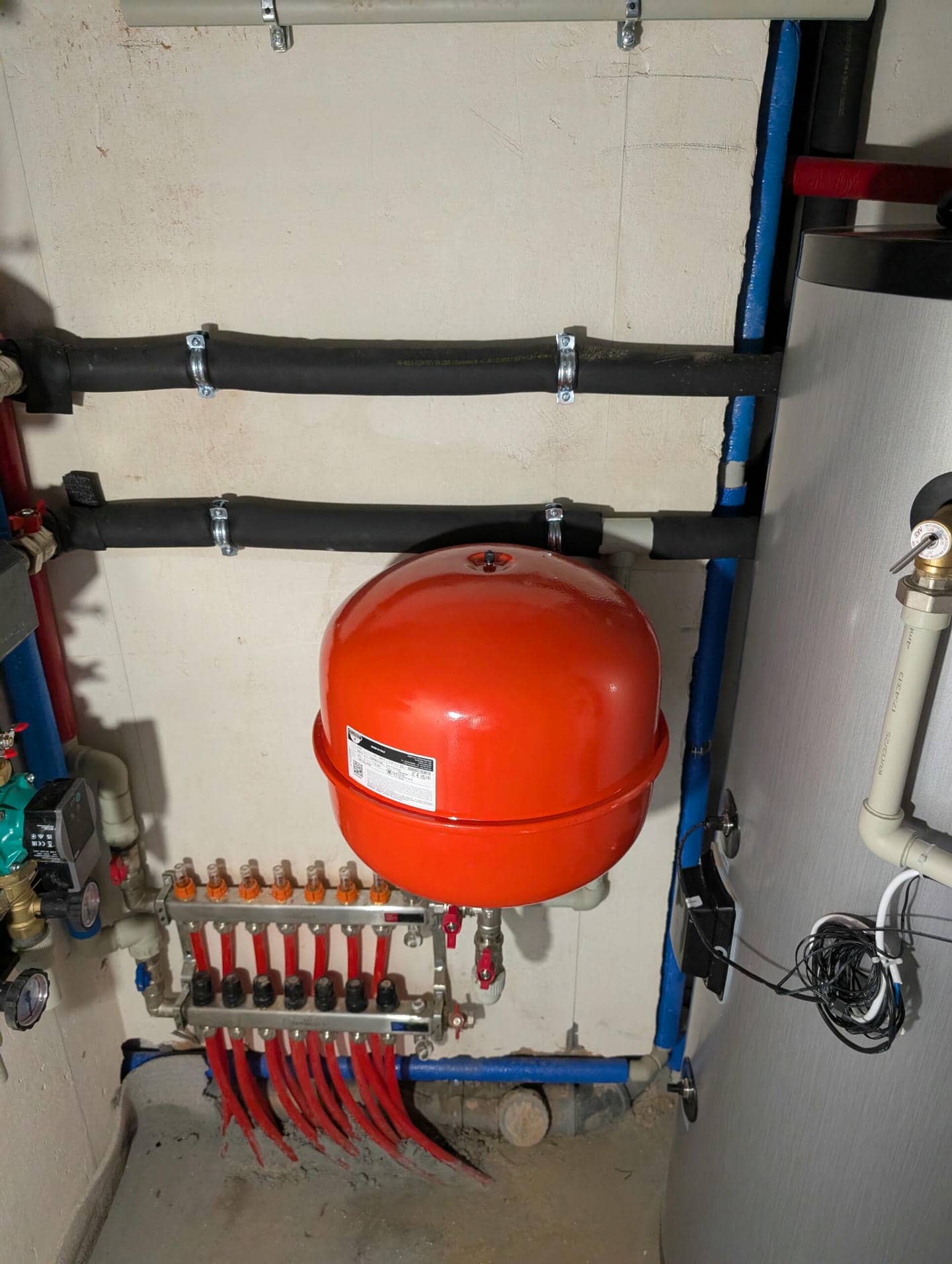

Кроме этого, рассмотрена схема подключения к гребеньку теплого пола, что позволяет равномерно распределять тепло по всему дому и создавать комфортный микроклимат в каждом помещении.
2. Монтаж наружного блока Raymer RAY-13DS2-EVI

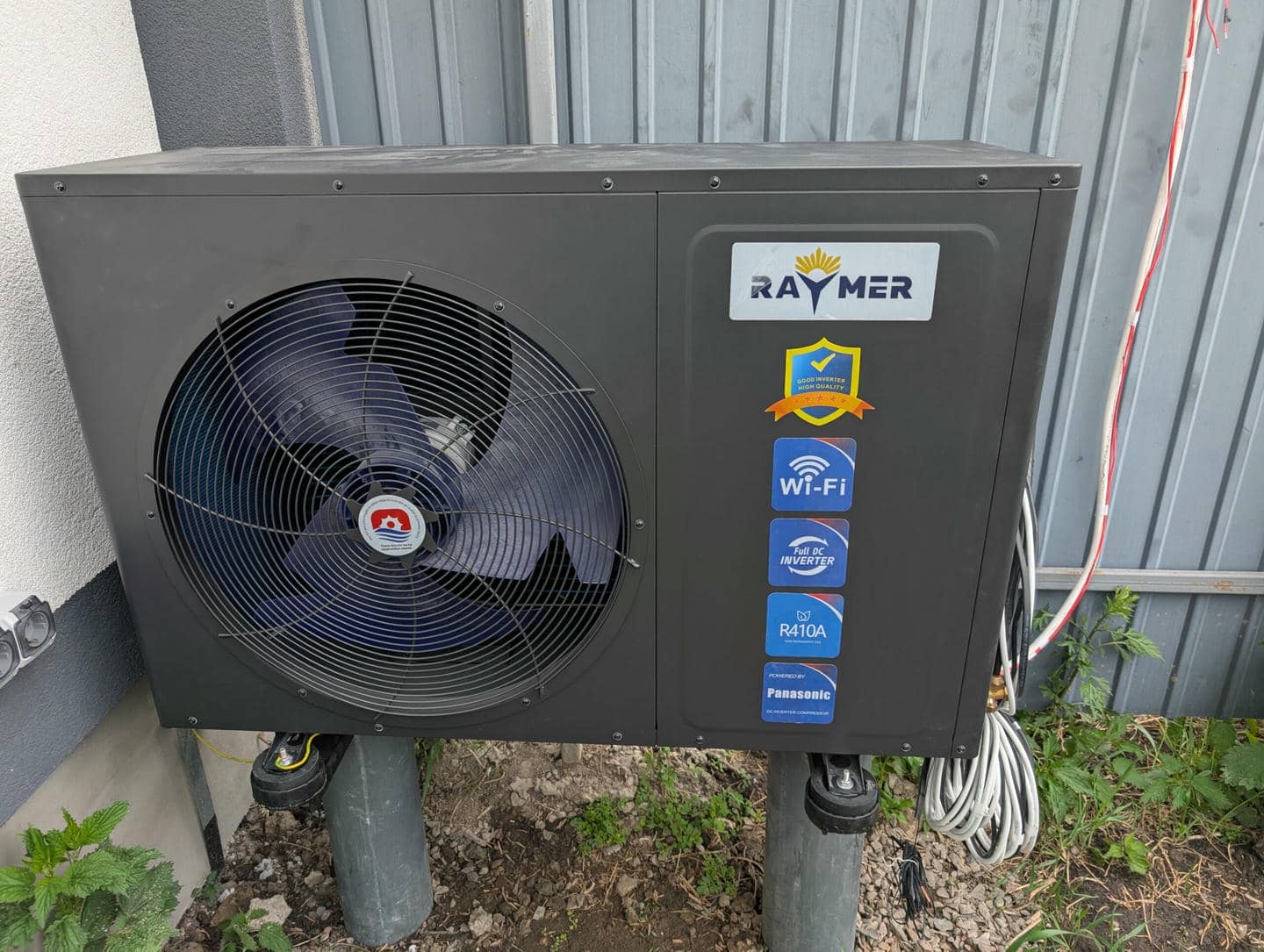

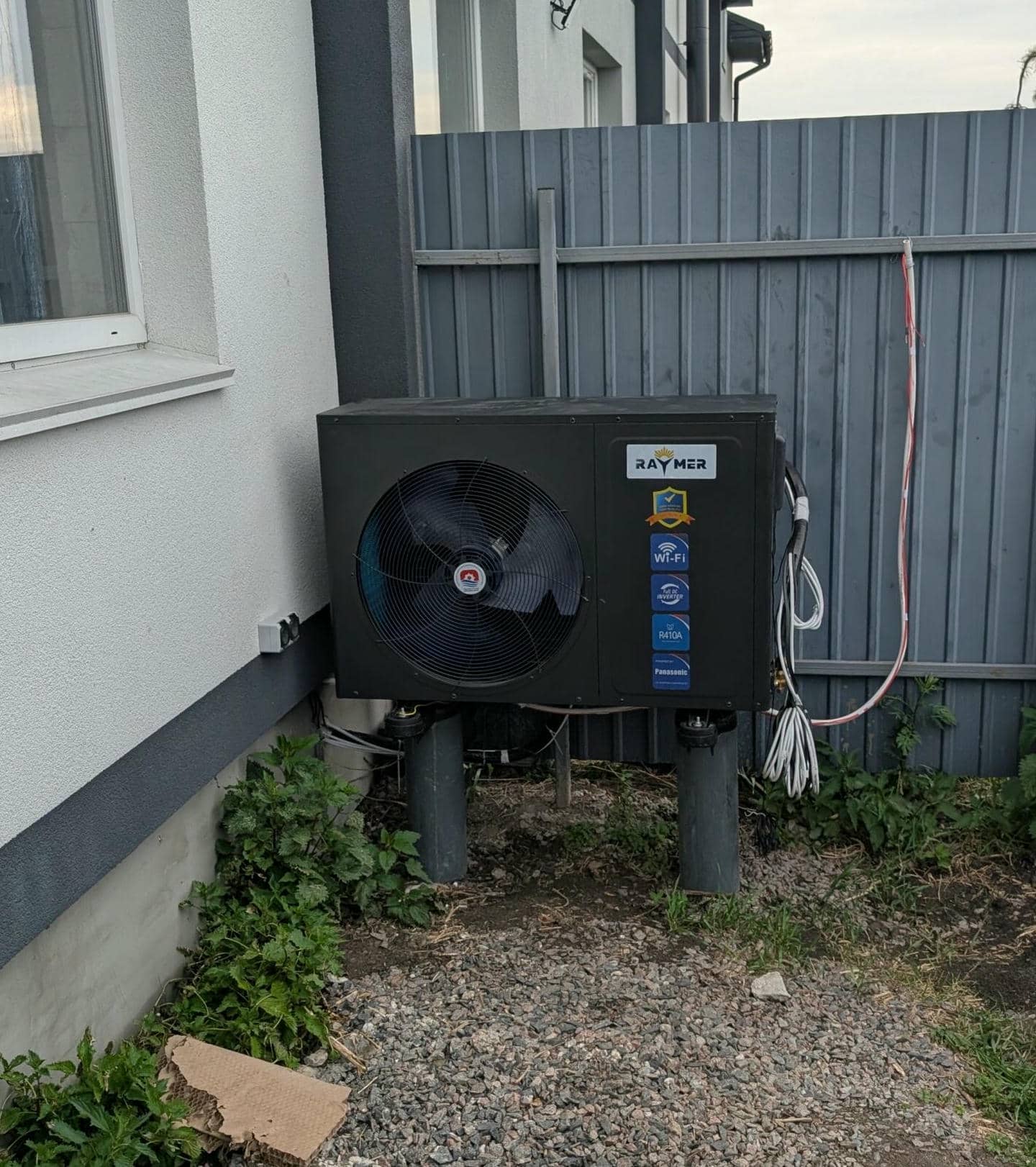

Монтаж наружного блока теплового насоса выполнен на металлических опорах у стены дома и забора. Блок расположен на достаточной высоте от земли, что обеспечивает защиту от подтопления, снега и намерзания льда.
Конструкция выглядит прочной и устойчивой, с учетом всех требований к безопасной эксплуатации. Вокруг дома достаточно свободного пространства для циркуляции воздуха, поэтому внешний блок имеет надлежащие условия для эффективного теплообмена. Это исключает риск зацикливания воздушного потока и гарантирует стабильную работу оборудования в различных режимах.
Дополнительным преимуществом выбранного места является удобный доступ к внешнему блоку для проведения сервисного обслуживания и профилактических работ. Это позволяет быстро выполнить проверку состояния теплообменника, вентиляторов, соединений и других элементов системы без необходимости демонтажа или ограничения подходов.
Фреонова магістраль та електричні підключення вже виконані, залишилося завершити утеплення та захист комунікацій для підвищення довговічності системи.
3. Установка гидромодуля RAY-13DS2-EVI

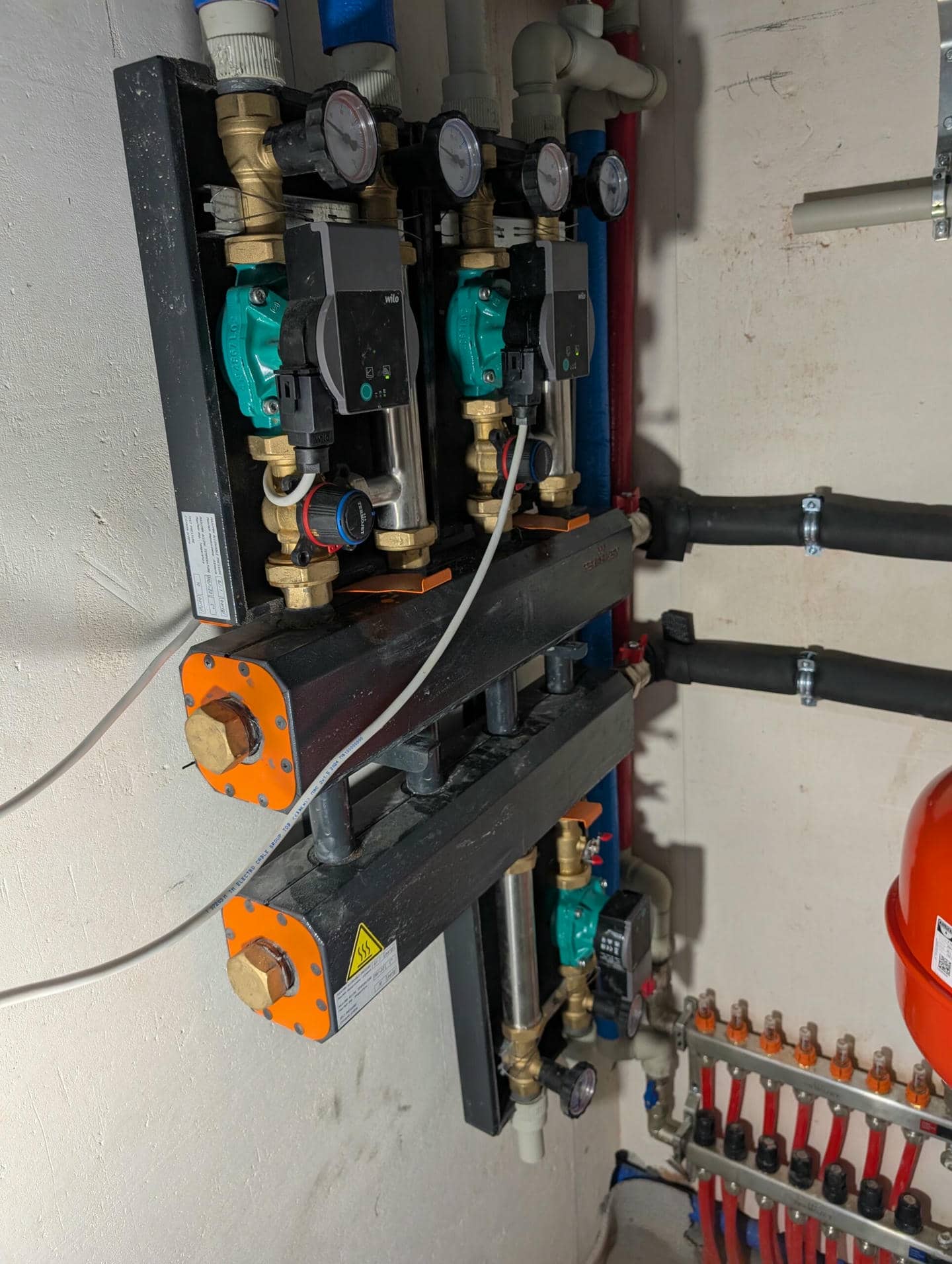

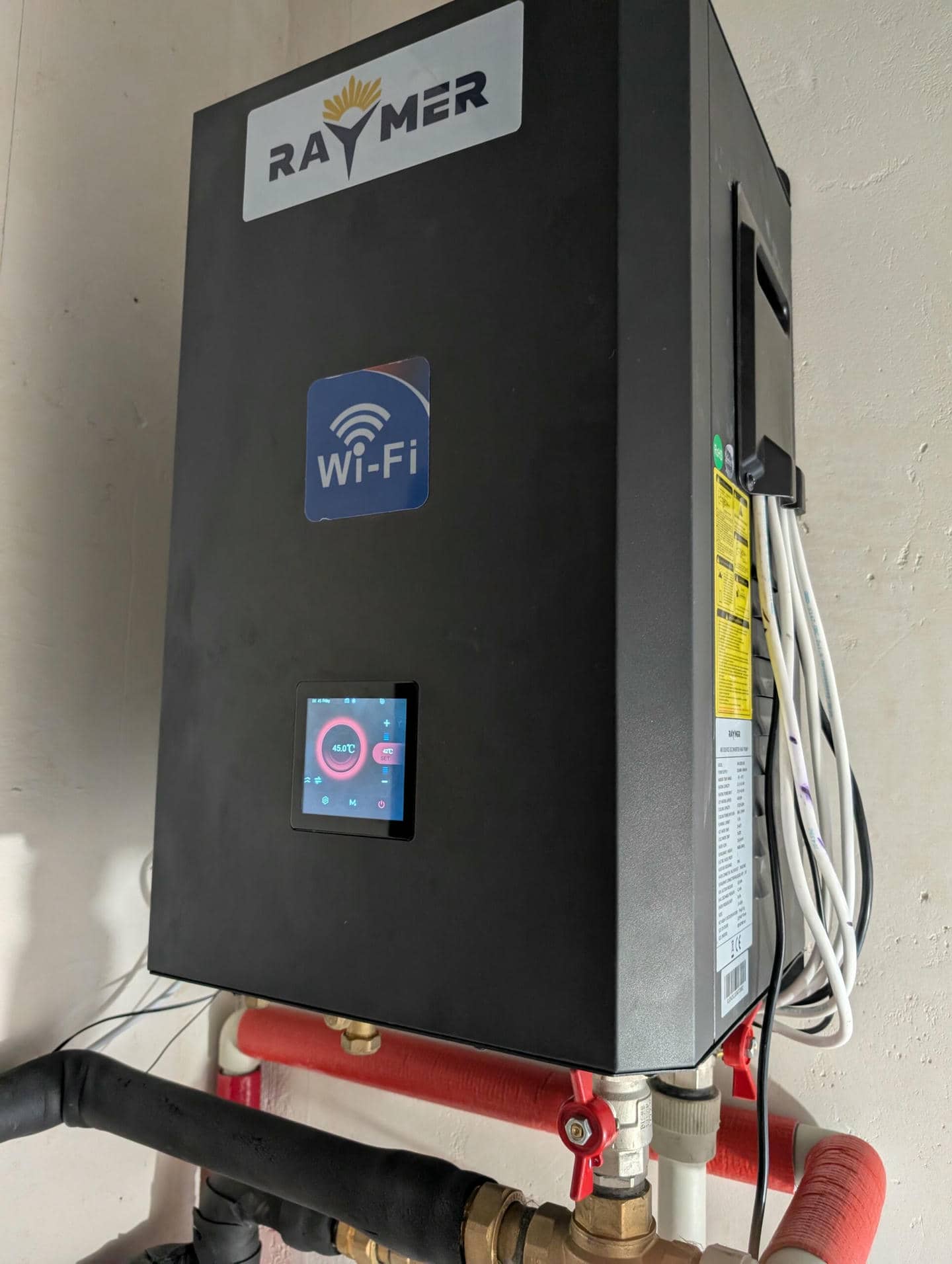

Поскольку котельная в этом доме имеет ограниченную площадь, особое внимание уделили установке гидромодуля Raymer RAY-13DS2-EVI. Основной задачей было максимально компактно разместить оборудование, не создавая препятствий для подключения к бакам, трубопроводам и другим элементам системы. При этом важно было сохранить достаточно свободного пространства для доступа к основным узлам во время эксплуатации и проведения сервисных работ.
При расчете схемы установки совместно с заказчиком наши инженеры учли особенности помещения, расположение существующих коммуникаций и будущую траекторию трубопроводов. Все основные элементы системы размещены таким образом, чтобы к ним оставался удобный доступ. Это особенно важно для гидромодуля, поскольку в процессе эксплуатации необходимо контролировать его работу, выполнять настройки и при необходимости проводить техническое обслуживание.

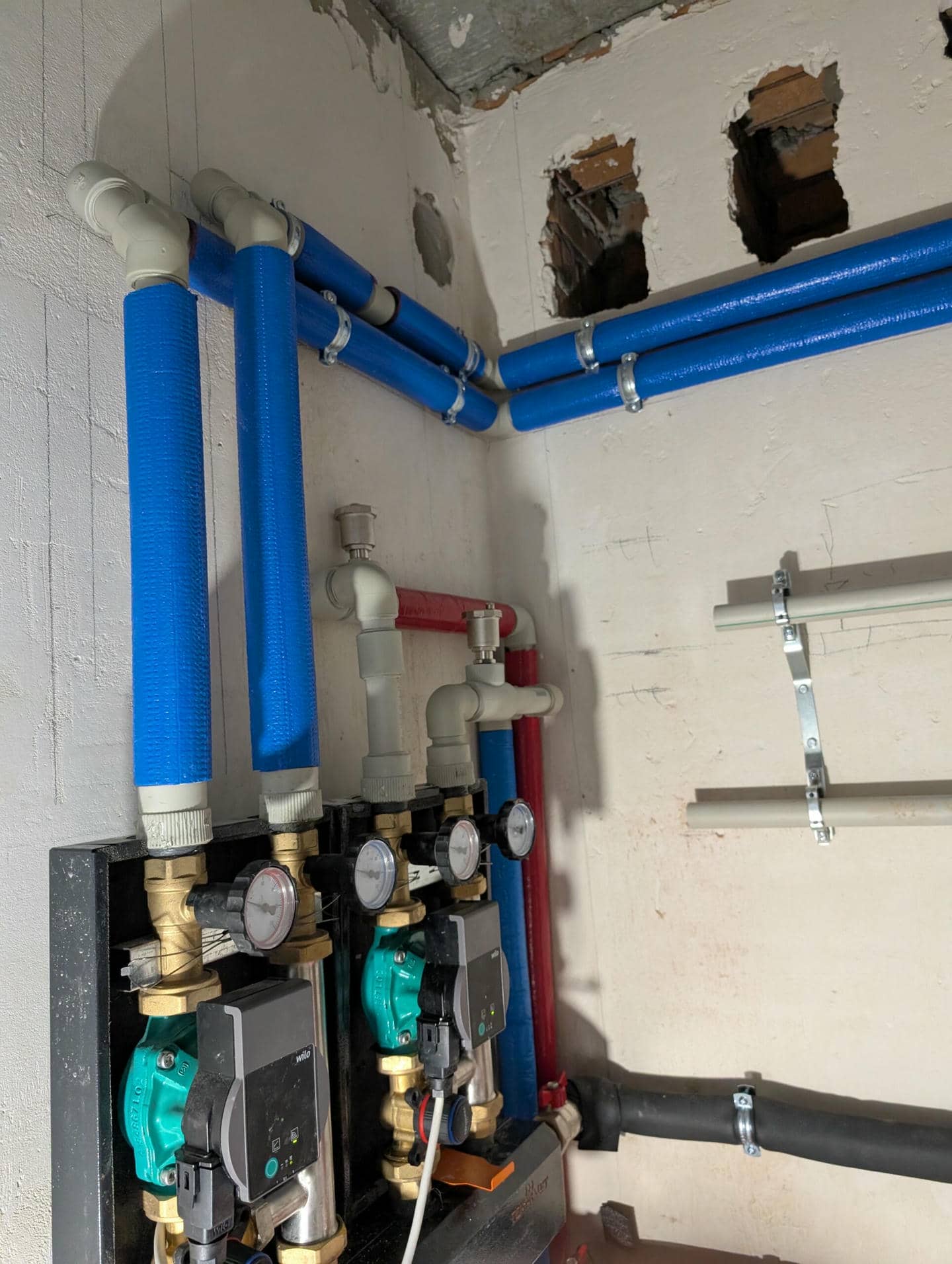

В процессе монтажа была организована подача и обратный поток к двум ключевым элементам системы — баку горячего водоснабжения Raymer DHWP 200L и буферному баку Raymer IMP 60L. Такая схема позволяет тепловому насосу работать сразу с двумя основными направлениями: подготовкой горячей воды и обеспечением стабильной работы отопительного контура. Распределение потоков осуществляется в соответствии с текущей потребностью системы.

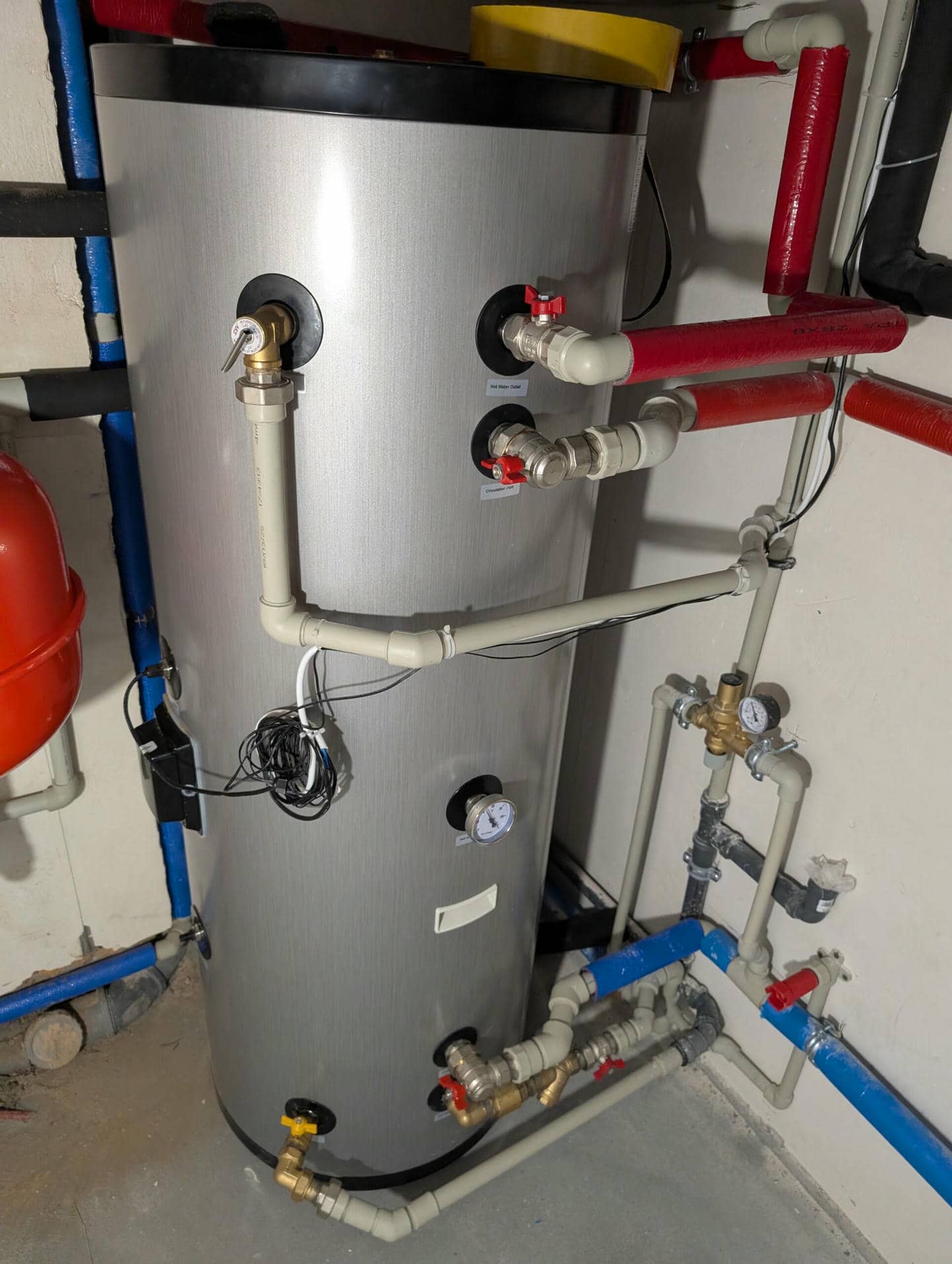

Подача теплоносителя направляется через трехходовой клапан Raymer 325 TW непосредственно к баку ГВС Raymer DHWP 200L. Клапан позволяет автоматически переключать направление движения теплоносителя в зависимости от режима работы системы и приоритета нагрева горячей воды. Когда возникает потребность в подогреве ГВС, тепловой насос направляет теплоноситель в соответствующий контур, что обеспечивает эффективный нагрев воды в бойлере.
После завершения цикла нагрева горячей воды система возвращается к работе на отопление. При этом Raymer IMP 60L выполняет роль буферной емкости, обеспечивая дополнительный объем теплоносителя и помогая стабилизировать работу теплового насоса. Буфер позволяет сглаживать изменения нагрузки, уменьшать количество коротких циклов включения и выключения компрессора и поддерживать более плавный режим работы оборудования.
Отдельное внимание уделили правильной организации обратного потока. Охлажденный теплоноситель возвращается через буферную емкость, после чего снова поступает в тепловой насос для повторного нагрева. Такая схема обеспечивает постоянную циркуляцию теплоносителя и помогает поддерживать стабильные параметры работы системы даже при изменении тепловой нагрузки.
Все основные подключения выполнены с учетом возможности дальнейшего сервисного обслуживания. Предусмотрена необходимая запорная арматура, которая позволяет при необходимости изолировать отдельные участки системы без полного демонтажа или слива теплоносителя. Трубопроводы также теплоизолированы, что помогает уменьшить теплопотери и сохранить энергию при ее передаче между гидромодулем, бойлером, буферной емкостью и системой отопления.
6. Подключение питания от системы солнечного инвертора

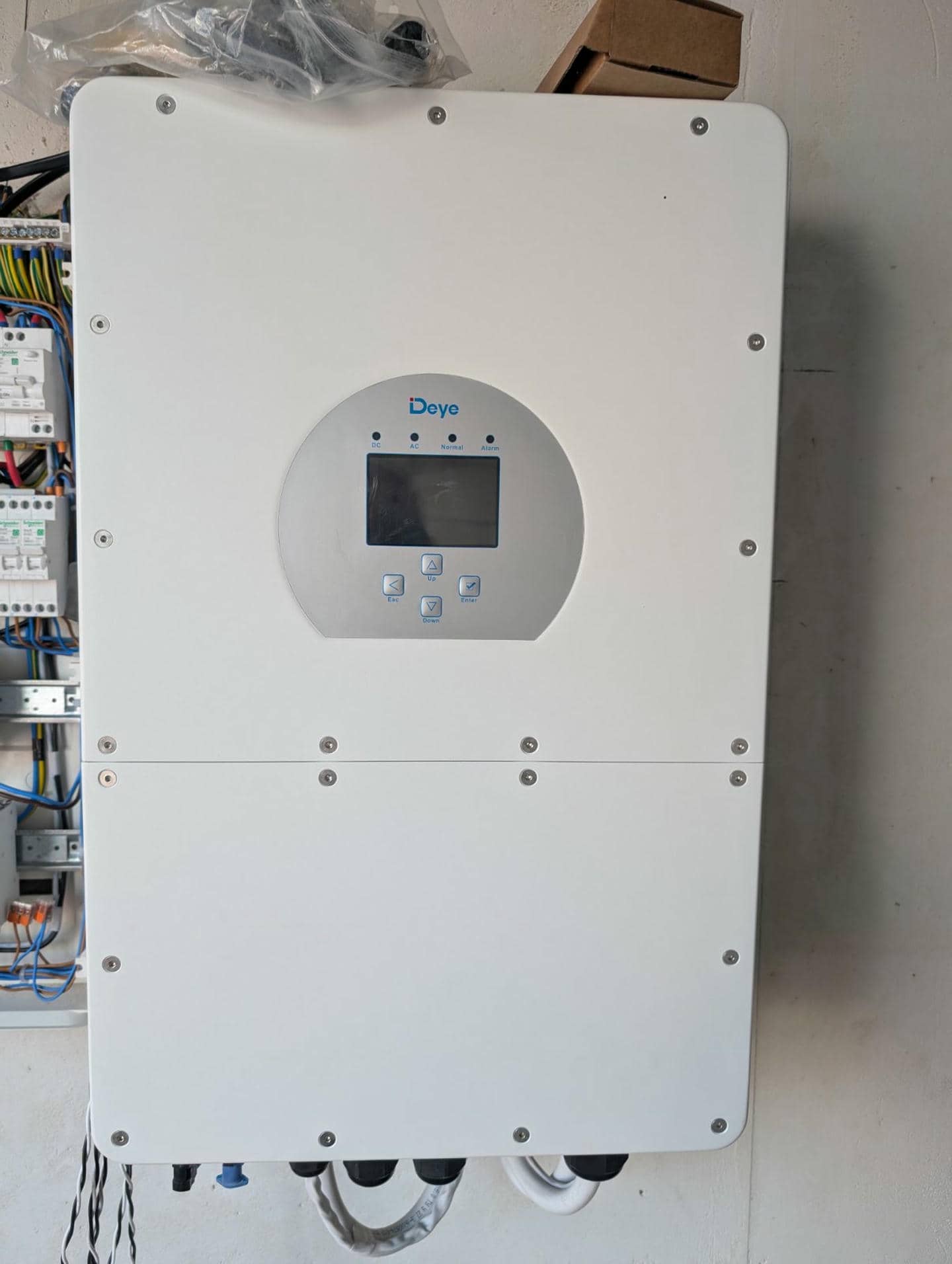

Тепловой насос и все элементы системы отопления подключены к питанию от солнечной электростанции через инвертор Deye. Принцип работы таков: солнечные панели производят электроэнергию от солнца в виде постоянного тока, далее инвертор Deye преобразует ее в переменный ток, пригодный для питания бытовых приборов и инженерных систем. Именно от этого инвертора питаются тепловой насос, циркуляционные насосы, автоматика и другие компоненты отопления. Благодаря такому решению удается:
- максимально снизить расходы на электроэнергию для отопления и горячего водоснабжения;
- повысить энергонезависимость дома, особенно в периоды высокого потребления;
- использовать возобновляемую энергию, что является экологически безопасным вариантом.
Таким образом, вся система работает в едином комплексе: солнечные панели обеспечивают электричеством инвертор Deye, а он — стабильное питание для теплового насоса и всех вспомогательных элементов отопления. Это позволяет не только получить тепло и горячую воду, но и делать это экономно и с максимальной эффективностью.
Особенности теплового насоса Raymer RAY-13DS2-EVI:
1. Экономия электроэнергии
Тепловой насос является энергосберегающим решением для обогрева. Системы отопления на основе тепловых насосов могут сэкономить до 80% электроэнергии по сравнению с традиционными системами (газовым или электрокотлом). Это происходит благодаря использованию тепла из окружающей среды для обогрева вместо прямого производства тепла. Сравнительный анализ показывает, что даже в холодных условиях тепловой насос способен эффективно работать, обеспечивая тепло в доме и при этом снижая электропотребление.
2. Экологическая чистота
Использование фреона R32 делает его экологически безопасным вариантом. Хладагент R-32 (дифторметан) — это современный и экологичный хладагент, который широко применяется в системах тепловых насосов. Он известен своей эффективностью и низким воздействием на окружающую среду.
3. Бесшумная работа и комфорт:
- Тепловой насос Raymer имеет бесшумную работу, что позволяет его использование в различных жилых помещениях, не нарушая комфорта.
- Встроенная функция охлаждения в стандартной версии насоса обеспечивает приятный микроклимат в помещении даже в жаркое время года.
4. Инверторная технология
Инверторная технология в тепловом насосе позволяет регулировать мощность насоса в зависимости от реальных потребностей. Это означает, что он работает с максимальной эффективностью, подстраиваясь под изменения внешних условий. Преимущества такой системы заключаются в более стабильном и комфортном обогреве, а также в дополнительной экономии энергии.
5. Технология EVI
Технология EVI (Enhanced Vapor Injection) дает тепловому насосу возможность работать даже в условиях низких температур, до -30 °C. Это расширяет сферу применения насоса, делая его пригодным для различных климатических зон.
6. Встроенный Wi-Fi модуль
Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели имея доступ к интернету. Удобство такой функции заключается в том, что будучи даже в поездке, вы можете заблаговременно включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температуры в доме по прибытию, не дожидаясь пока система заработает на полную мощность.
7. Абсолютно новый дизайн
Тепловой насос Raymer RAY-13DS2-EVI 13 кВт сплит-система, отличается высокой надежностью и долговечностью. Современные технологии и качественные материалы обеспечивают долгий срок службы оборудования, а новый черный цвет наружного и внутреннего блоков теплового насоса гармонично вписывается в эстетический вид фасада и интерьера дома. Черный цвет имеет лучшую способность к поглощению тепла, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избегать обледенения и повышает эффективность работы.
8. Новый усовершенствованный контроллер с расширенными функциями
Контроллер CCHW004 инверторного теплового насоса Raymer RAY-13DS2-EVI обеспечивает точный контроль температуры и эффективное управление тепловым насосом, что позволяет достичь высокой эффективности и надежности работы системы отопления и охлаждения. Контроллер получает данные от различных датчиков, установленных в системе. Датчики измеряют температуру воды на входе и выходе, температуру обратного и выхлопного газа, температуру окружающей среды, а также температуру змеевиков испарителя и конденсатора. Также контролируются показатели давления с помощью датчиков высокого и низкого давления. Система контролирует работу теплового насоса на предмет возможных аварийных ситуаций. При возникновении таких ситуаций, например, перегрева или превышения допустимого давления, контроллер может автоматически выключать отдельные компоненты для предотвращения повреждений. Контроллер оснащен функцией памяти, которая позволяет сохранять настройки и параметры даже в случае отключения питания. Кроме того, он поддерживает подключение к сети через Tuya WIFI, что позволяет осуществлять дистанционное управление и мониторинг системы.
