Задачи проекта
Основной целью этого проекта было обеспечение комфортного климата в доме с использованием современного оборудования, позволяющего минимизировать затраты на энергоресурсы и повысить уровень автономности отопления. Ранее дом отапливался с помощью электрокотла, который сейчас останется резервным источником отопления. Расходы на отопление котлом были слишком высокими, поэтому заказчик начал искать альтернативные источники отопления для экономии ресурсов.
Анализ и выбор оборудования
При выборе теплового насоса для автономного отопления дома важно учитывать как технические характеристики оборудования, так и его эффективность в реальных условиях эксплуатации. После анализа доступных вариантов была выбрана модель Raymer RAY-10DS2-EVI, которая оптимально соответствует потребностям заказчика по параметрам производительности, экономичности и надежности. Сравнивая затраты на отопление электрокотлом и тепловым насосом выявлено, что затраты на отопление электрокотлом в 4 раза выше, чем тепловым насосом.
Ключевые преимущества Raymer RAY-10DS2-EVI:
- Технология EVI (Enhanced Vapor Injection) — обеспечивает стабильную работу в условиях низких температур, что является критически важным для регионов с холодным климатом.
- Мощность 10 кВт — достаточная для обогрева частного дома среднего размера.
- Энергоэффективность — высокий коэффициент COP позволяет значительно снизить расходы на отопление.
- Инверторная технология — обеспечивает плавную регулировку мощности, что увеличивает срок службы оборудования и улучшает его экономичность.
- Интеллектуальное управление через Wi-Fi — позволяет контролировать и настраивать работу насоса дистанционно через мобильное приложение.
- Совместимость с буферной емкостью и ГВС — возможность подключения дополнительных баков для эффективного накопления тепла и горячей воды.
Обоснование выбора:
Тепловой насос Raymer RAY-10DS2-EVI был выбран благодаря своей способности эффективно работать в условиях низких температур, что является важным фактором для региона установки. Его производительность и надежность обеспечивают стабильное отопление при минимальных энергозатратах. Кроме того, возможность дистанционного управления и гибкость в подключении к другим элементам системы (буферная емкость, бойлер ГВС) сделали этот вариант наиболее удобным и эффективным для реализации автономного отопления.
Этапы выполнения работ
Заказчик решил выполнить монтаж самостоятельно, руководствуясь рекомендациями наших инженеров. Процесс включал установку и подключение всех необходимых компонентов: теплового насоса, гидромодуля, буферной емкости, бака горячего водоснабжения, стабилизатора напряжения и системы трубопроводов.

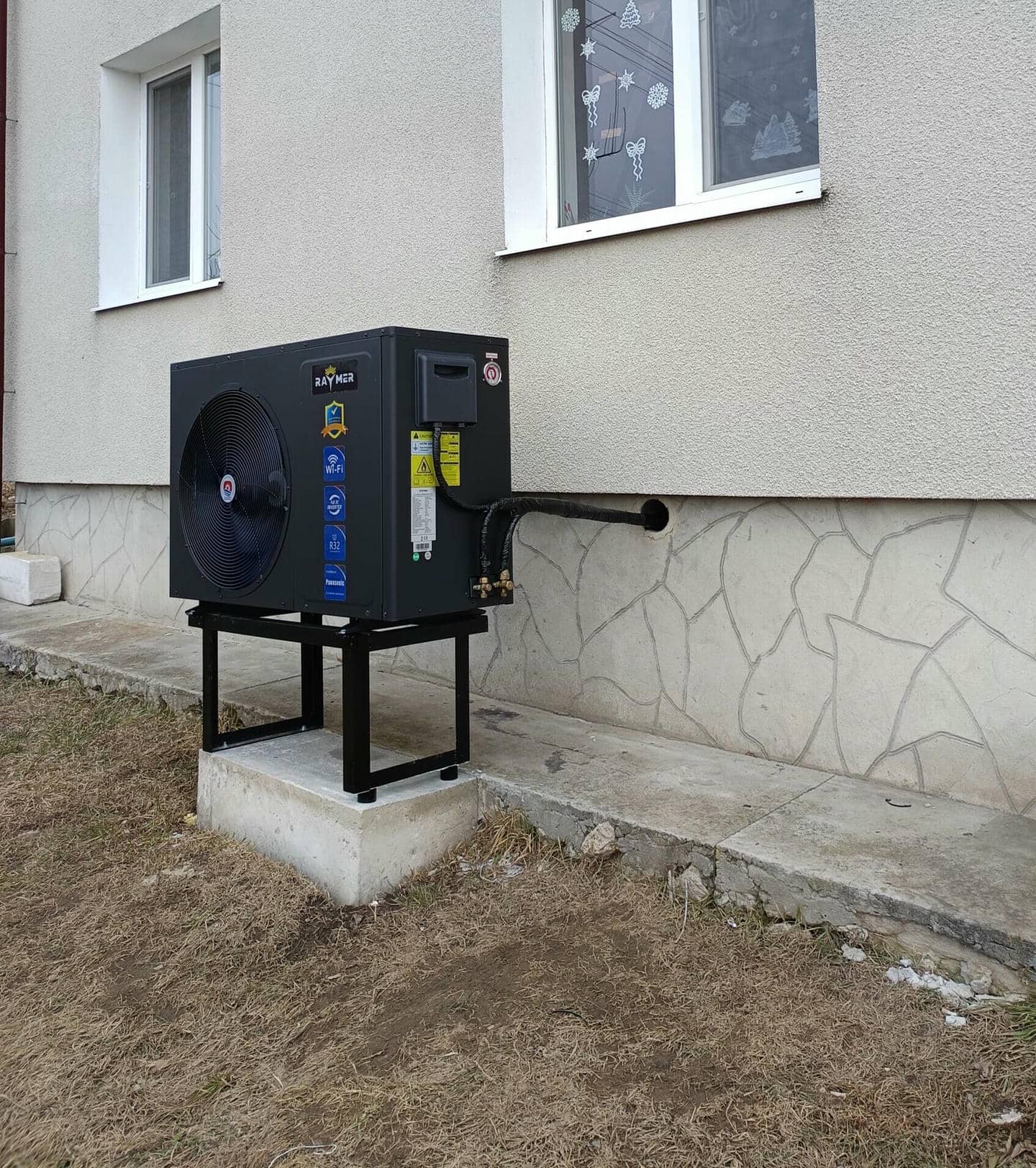

1. Монтаж наружного блока теплового насоса Raymer RAY-10DS2-EVI
Наружный блок теплового насоса Raymer RAY-10DS2-EVI мощностью 10 кВт установлен возле дома на отдельной прочной металлической конструкции. Блок расположен на подготовленном бетонном основании, что обеспечивает стабильность оборудования и надёжную опору во время эксплуатации.
Конструкция поднята над уровнем грунта, что позволяет защитить оборудование от контакта с влагой и обеспечить свободный отвод конденсата и воды, которая образуется во время циклов размораживания. Для дополнительного уменьшения вибраций между оборудованием и основанием предусмотрены антивибрационные опоры.

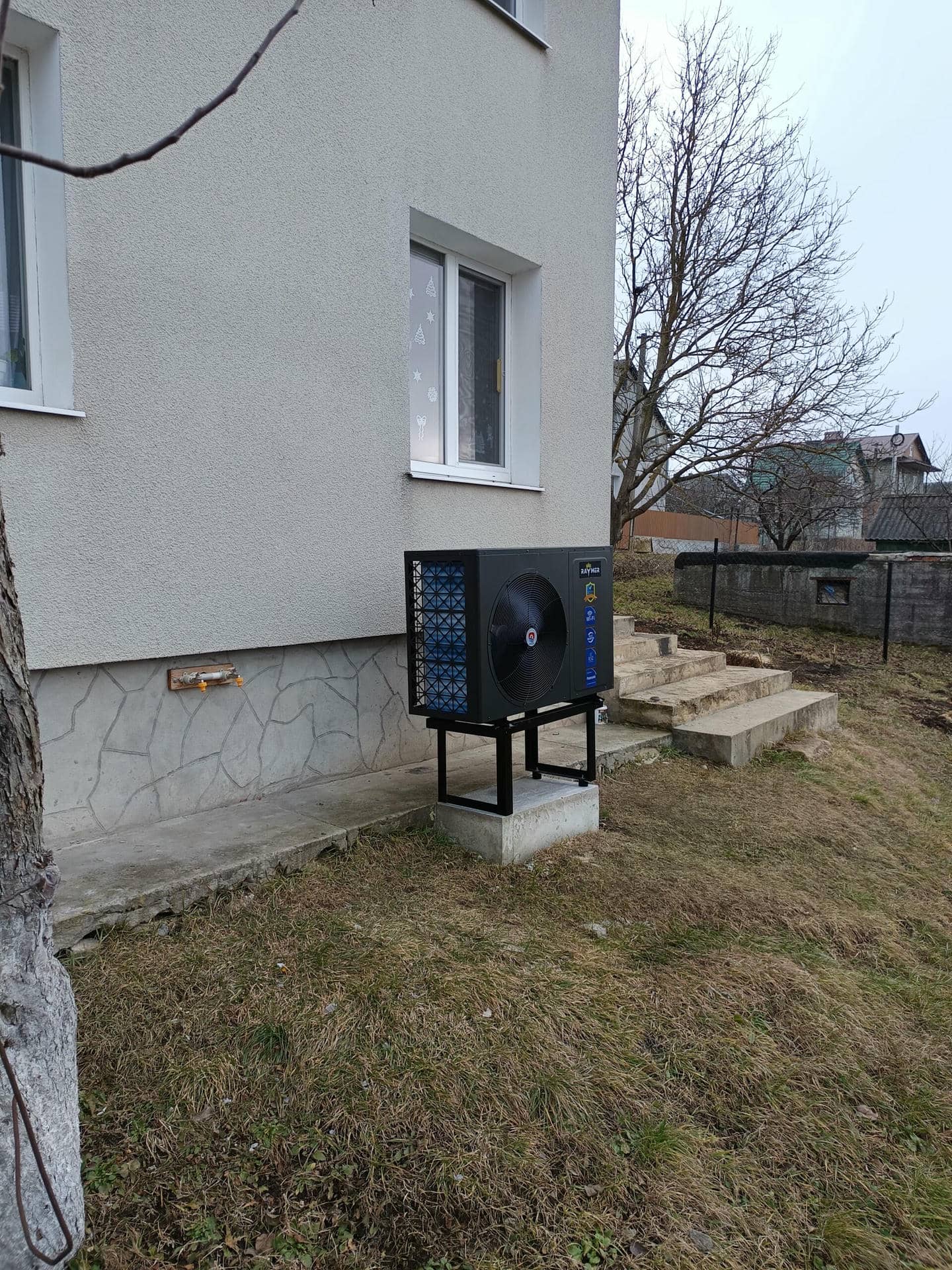

Наружный блок установлен рядом со стеной дома, при этом со стороны вентилятора сохранено необходимое открытое пространство для свободной циркуляции воздуха. Такое расположение позволяет тепловому насосу эффективно осуществлять теплообмен с окружающей средой и обеспечивает удобный доступ к оборудованию для дальнейшего технического обслуживания.

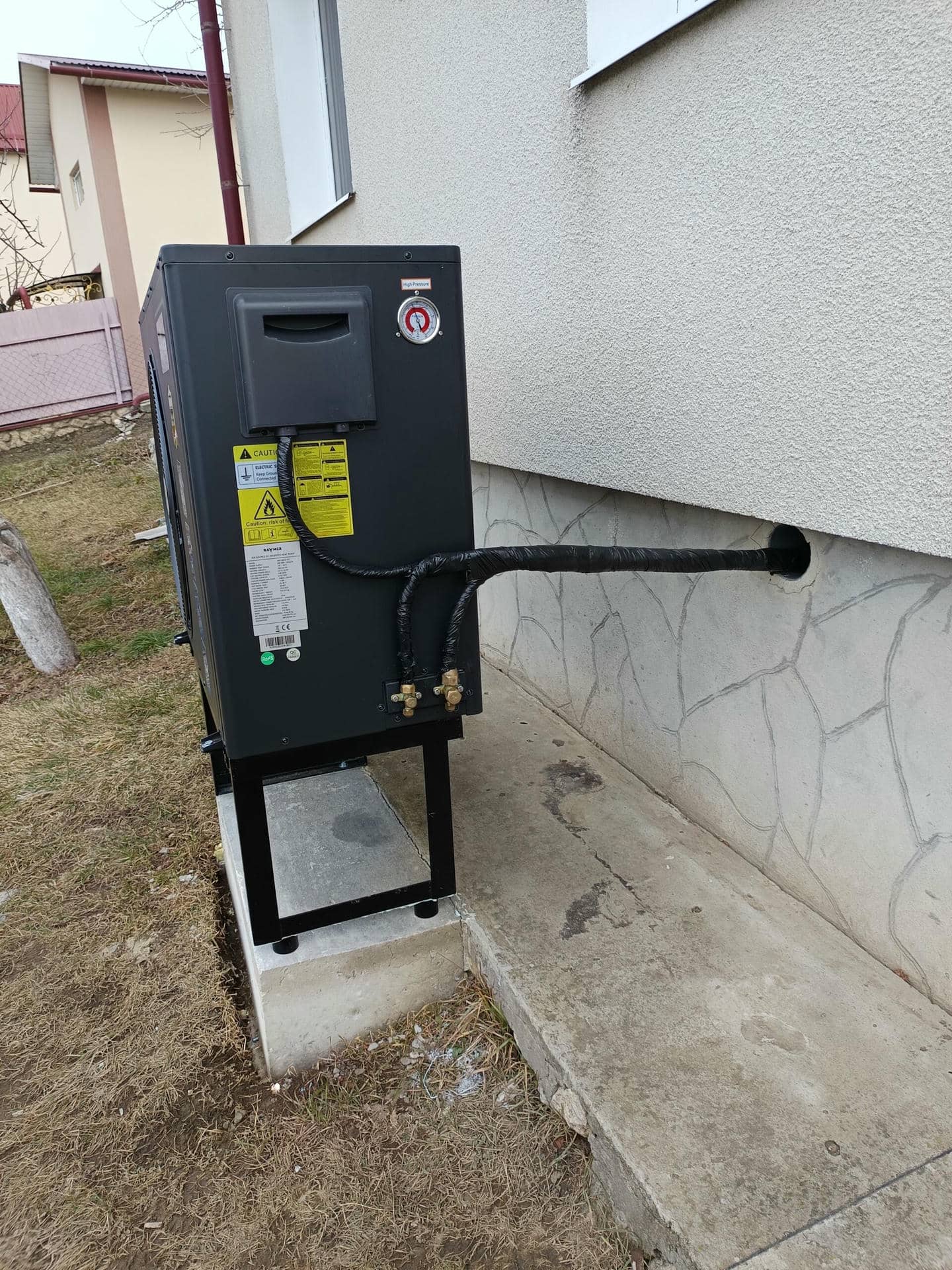

Отдельное внимание уделено подключению коммуникаций между наружным и внутренним блоками. Трубопроводы и кабели заведены непосредственно через отверстие в стене в техническое помещение. Магистраль защищена и теплоизолирована по всей открытой части, что позволяет уменьшить тепловые потери и защитить коммуникации от воздействия внешней среды.
После монтажа была проверена надёжность крепления наружного блока, устойчивость металлической конструкции и правильность подключения основных коммуникаций. В результате Raymer RAY-10DS2-EVI установлен компактно и функционально, с учётом условий эксплуатации, отвода конденсата, свободного воздухообмена и дальнейшего доступа к оборудованию.

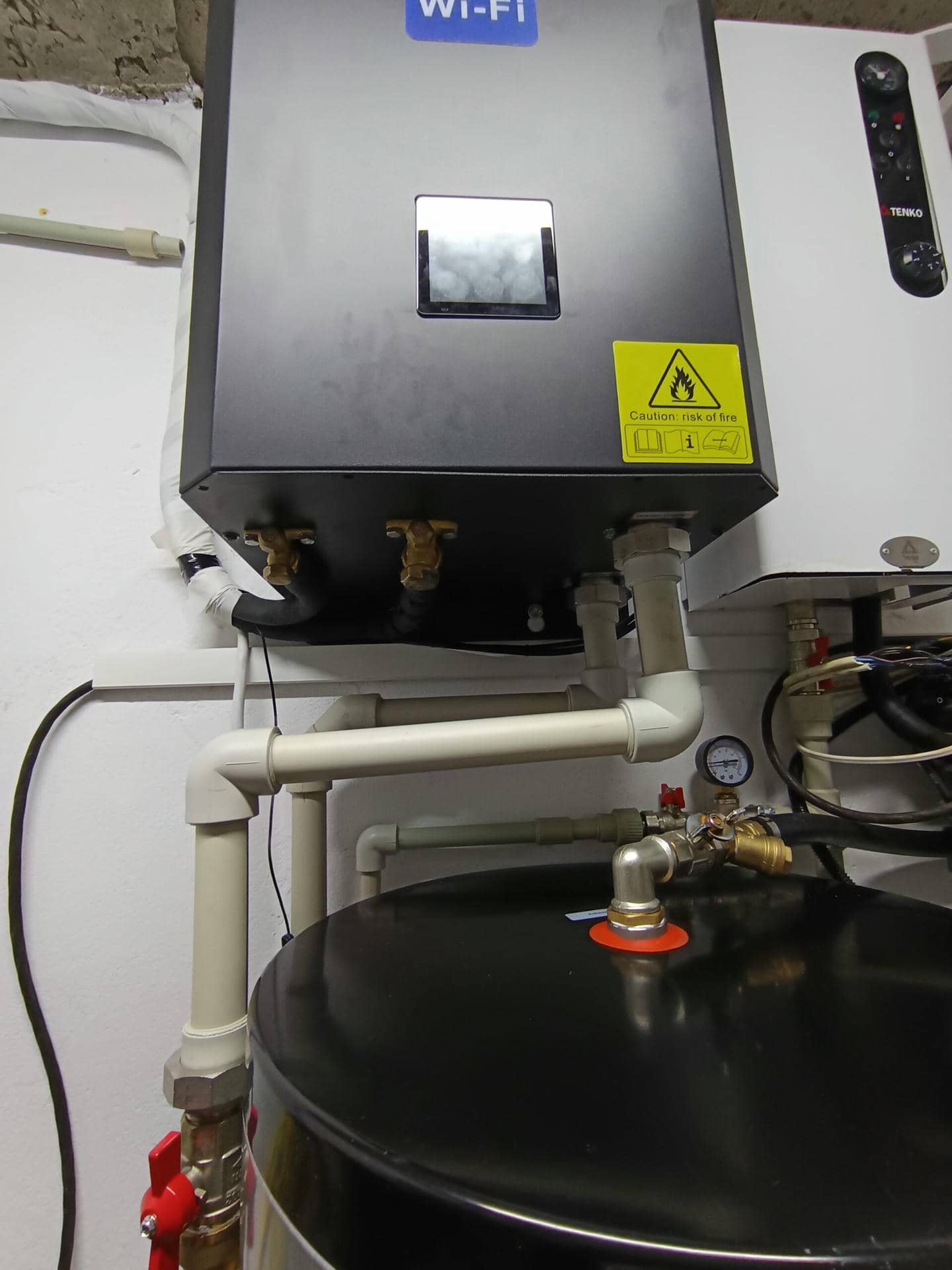

2. Монтаж внутреннего блока теплового насоса Raymer RAY-10DS2-EVI
Внутренний блок теплового насоса Raymer RAY-10DS2-EVI мощностью 10 кВт установлен в техническом помещении рядом с основными элементами системы отопления. Такое расположение позволило компактно организовать оборудование и обеспечить удобное подключение гидромодуля к накопительной ёмкости.
Гидромодуль закреплён на стене, а его нижние патрубки подключены к трубопроводам системы. От блока выполнены подающая и обратная линии, которые соединены с буферной ёмкостью. Трубопроводы проложены компактно, с использованием теплоизоляции, что позволяет уменьшить тепловые потери во время циркуляции теплоносителя.
На участке подключения установлена необходимая запорная арматура и элементы контроля, в частности шаровые краны и манометр. Это позволяет контролировать параметры работы системы и при необходимости перекрывать отдельные участки для проведения технического обслуживания.
Гидромодуль размещён рядом с имеющимся оборудованием, что позволило сформировать компактную схему обвязки без лишнего увеличения длины трубопроводов. Все основные соединения оставлены доступными для осмотра и дальнейшего сервисного обслуживания.
Также на внутреннем блоке предусмотрено Wi-Fi управление, что позволяет контролировать и изменять параметры работы теплового насоса дистанционно.
В результате внутренний блок Raymer RAY-10DS2-EVI аккуратно интегрирован в систему отопления, а компактное расположение гидромодуля и правильно организованная трубная обвязка обеспечивают удобство эксплуатации, контроля и дальнейшего обслуживания оборудования.

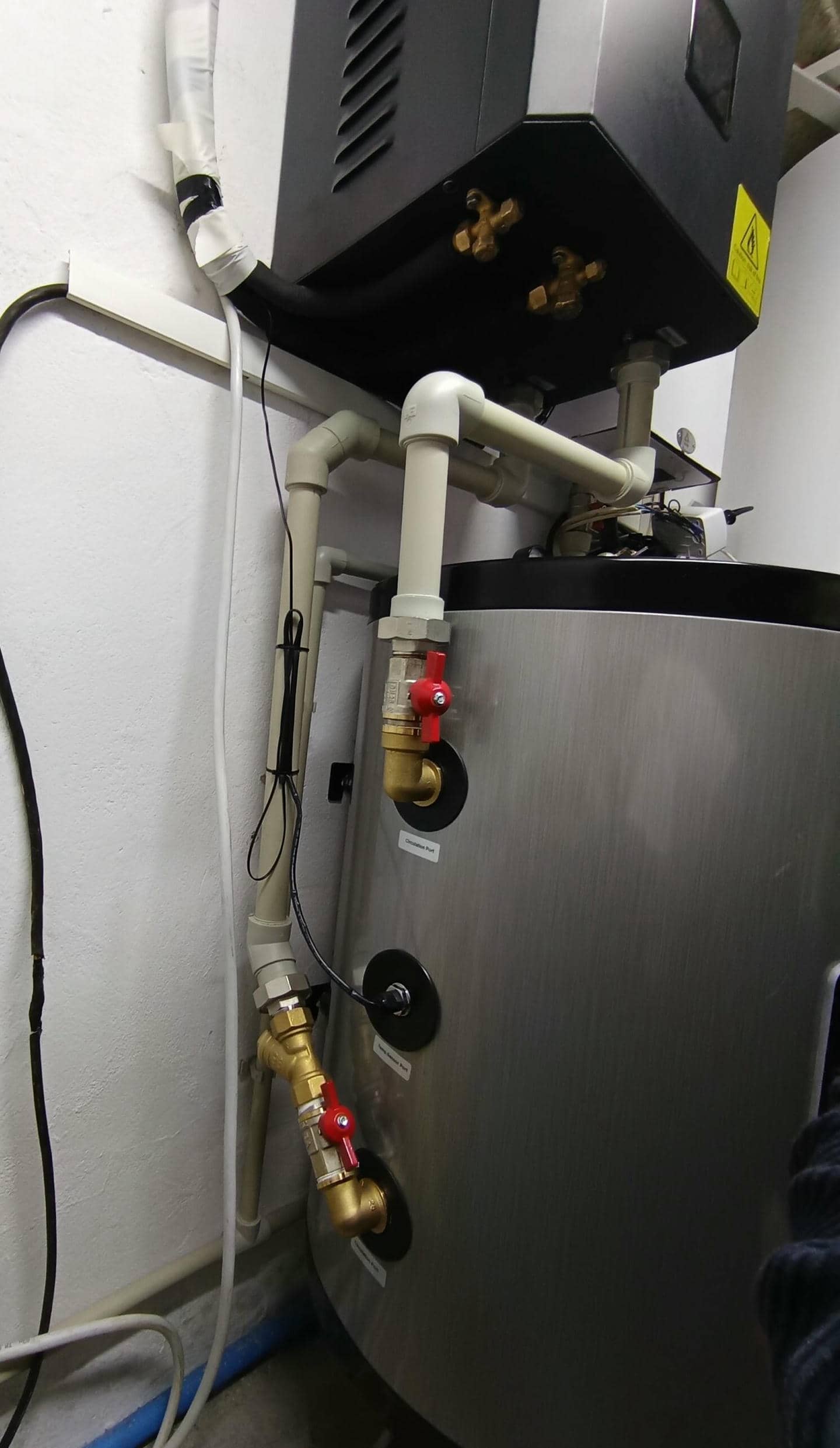

3. Монтаж бака-накопителя Raymer IMP
Для накопления и стабилизации тепловой энергии в системе был установлен бак-накопитель Raymer IMP. Ёмкость размещена непосредственно под гидромодулем теплового насоса, что позволило компактно организовать оборудование в техническом помещении и сократить длину соединительных трубопроводов.
Бак установлен в вертикальном положении на подготовленном основании. К нему подведены трубопроводы подачи и обратного теплоносителя, соединяющие накопительную ёмкость с гидромодулем и системой отопления. Все основные участки обвязки выполнены с использованием запорной арматуры, что позволяет при необходимости отключить бак от системы для проведения технического обслуживания.
На трубопроводах также предусмотрены элементы контроля рабочих параметров системы, включая манометр. Такое решение позволяет контролировать давление теплоносителя и своевременно выявлять возможные отклонения в работе системы.
Отдельное внимание уделено компактности и доступности монтажа. Бак расположен таким образом, чтобы основные соединения и запорные элементы оставались доступными для осмотра и обслуживания, а прокладка трубопроводов не занимала лишнее пространство технического помещения.
В результате бак-накопитель был аккуратно интегрирован в систему отопления и подключён к тепловому насосу Raymer RAY-10DS2-EVI. Такое решение позволяет использовать накопительную ёмкость как важный элемент гидравлической системы и обеспечить стабильную передачу теплоносителя между тепловым насосом и отопительными контурами.
Преимущества использования теплового насоса перед электрокотлом
Использование теплового насоса вместо электрокотла имеет ряд значительных преимуществ, среди которых главные – экономичность, эффективность и экологичность. Рассмотрим подробнее, почему тепловой насос является лучшим выбором для отопления дома.
1. Экономия электроэнергии и снижение затрат
Главное преимущество теплового насоса – высокая энергоэффективность.
- Электрокотел преобразует 1 кВт электроэнергии в 1 кВт тепла (КПД ≈ 99%).
- Тепловой насос использует электроэнергию не для генерации тепла, а для его переноса из воздуха или земли, поэтому за 1 кВт электроэнергии он может производить 4-5 кВт тепла (КПД или COP = 3-5).
- Это позволяет снизить затраты на отопление в 4-5 раз по сравнению с электрокотлом.
Например, если для отопления дома электрокотлом требуется 5000 кВт·ч в месяц, то тепловой насос при COP = 4 потребляет всего 1250 кВт·ч.
2. Возможность охлаждения летом
Электрокотел используется исключительно для отопления, тогда как большинство тепловых насосов имеют функцию реверса, что позволяет охлаждать помещение летом, заменяя кондиционер.
3. Экологичность и снижение выбросов CO₂
Поскольку тепловой насос использует тепло окружающей среды (из воздуха, грунта или воды), а не сжигает топливо, он:
- Снижает выбросы CO₂ по сравнению с электростанциями, которые вырабатывают электроэнергию для электрокотлов.
- Способствует переходу на возобновляемую энергетику, особенно в комбинации с солнечными панелями.
4. Работа при низких температурах
Современные тепловые насосы с технологией EVI (эжекторный впрыск пара) могут эффективно работать даже при -30°C, обеспечивая комфортное отопление даже в холодных регионах.
5. Автоматизация и удобство управления
- Тепловой насос имеет автоматический контроль температуры и может работать по заданным графикам, что снижает энергопотребление.
- Управление возможно дистанционно через Wi-Fi, что упрощает настройку и контроль.
- Электрокотлы менее автоматизированы, а их работа часто требует ручного вмешательства.
6. Безопасность и долговечность
- Отсутствие открытого нагревательного элемента снижает риск возгорания и перегрева.
- Средний срок службы теплового насоса – 15-25 лет, тогда как электрокотел обычно служит 8-12 лет.
- Меньше изнашиваемых деталей означает низкую потребность в обслуживании.
7. Совмещение с другими источниками энергии
Тепловой насос хорошо работает в комбинации с:
- Солнечными панелями – что позволяет получать почти нулевые затраты на электроэнергию.
- Твердотопливными котлами – для увеличения автономности.
- Буферными емкостями – для большей стабильности системы.
Вывод
Тепловой насос – это инновационное решение, которое позволяет снизить затраты на отопление, повысить комфорт и автоматизировать систему. В отличие от электрокотла, он обеспечивает многофункциональность, экономичность и экологичность, что делает его оптимальным выбором для современного дома.
Если в доме уже установлен электрокотел, переход на тепловой насос – это разумная инвестиция, которая окупится благодаря экономии электроэнергии уже за 4-5 лет.
