Дом площадью 110 м² ранее отапливался электрическим котлом. Такой способ отопления хоть и обеспечивал тепло, однако был достаточно затратным с точки зрения энергопотребления, особенно в условиях роста тарифов. Владельцы искали решение, позволяющее сократить расходы на отопление, сохранив при этом комфорт в помещении. После консультаций и анализа альтернативных вариантов было принято решение установить современный тепловой насос, способный эффективно обеспечивать отопление дома с минимальными затратами электроэнергии.
После детального анализа состояния дома – теплоизоляции, имеющихся коммуникаций и длины контуров системы отопления – было принято решение установить тепловой насос Raymer RAY-10DS2-EVI. Эта модель оптимально подошла для дома площадью 110 м², поскольку имеет достаточный тепловой потенциал для покрытия всех потребностей в отоплении и горячем водоснабжении. Кроме того, благодаря технологии EVI (Enhanced Vapor Injection), насос стабильно работает даже при низких температурах наружного воздуха, что особенно важно для нашего климата.
1. Установка наружного блока теплового насоса

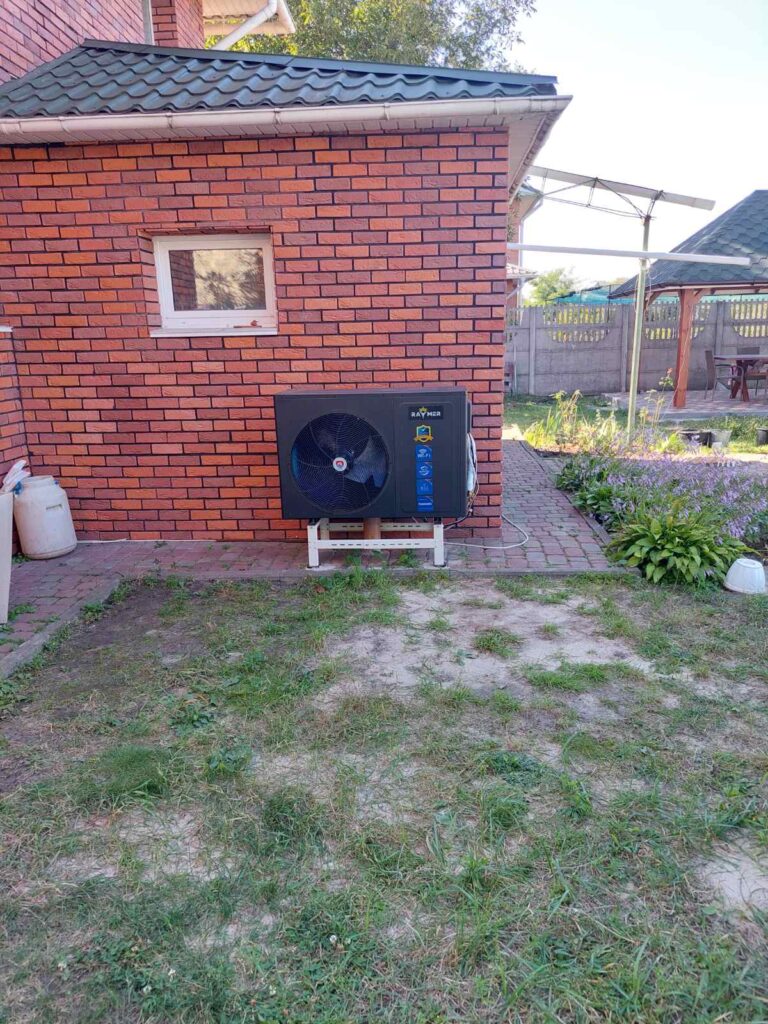

Наружный блок теплового насоса был смонтирован у технического помещения, где расположена котельная. Это позволило минимизировать длину трубопроводов и сделать подключение максимально удобным и эффективным.
Блок установили на металлическую монтажную раму с антивибрационными опорами, что обеспечивает устойчивость и снижает уровень шума и вибраций при работе оборудования. Выбор места монтажа был обусловлен хорошей циркуляцией воздуха, что важно для стабильной и экономичной работы теплового насоса.
Все коммуникации – фреоновые линии, гидравлические трубы и электрические кабели – были аккуратно проложены с соблюдением технических требований и дополнительно изолированы для защиты от воздействия внешних факторов. О
собое внимание уделили организации отвода конденсата: был обустроен дренаж, предотвращающий образование льда в зимний период и гарантирующий надежную работу системы. Благодаря тихой работе внешнего блока его можно было без проблем устанавливать рядом с жилыми помещениями, не создавая дискомфорта для жильцов.
2. Установка гидромодуля

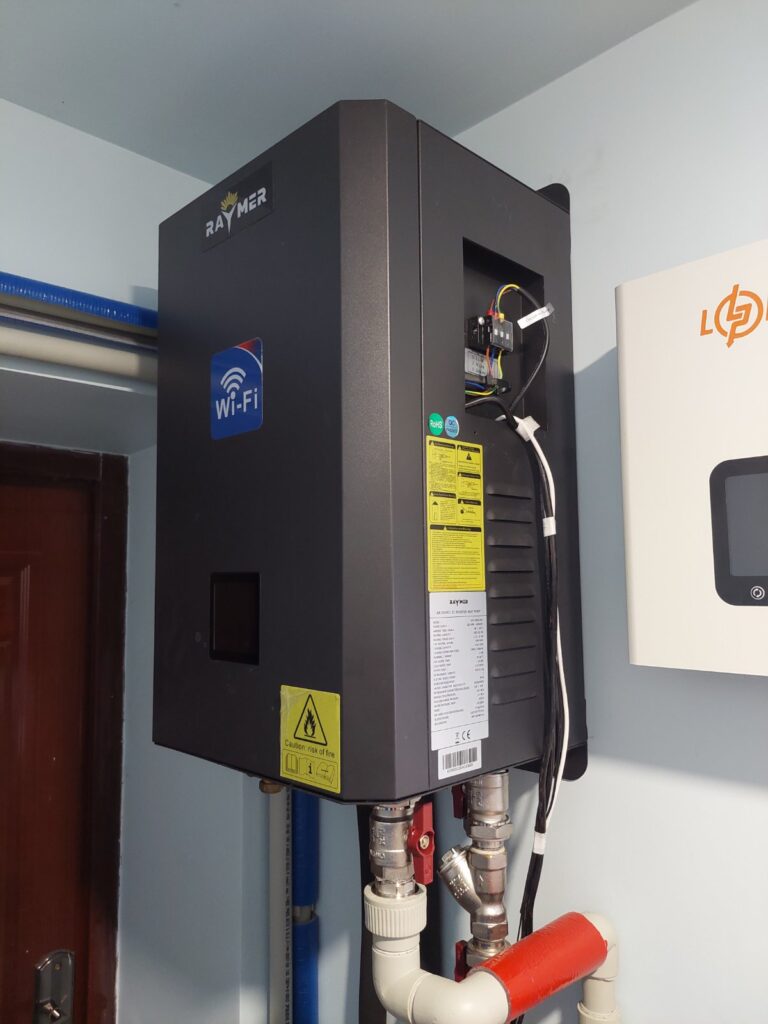

В техническом помещении установлен гидромодуль Raymer, выполняющий роль центрального узла системы. Он компактен, имеет современный дизайн и уже встроенную автоматику с возможностью Wi-Fi управления. Такое решение позволяет разместить основные элементы управления и гидравлической обвязки в одном компактном корпусе, что особенно удобно при модернизации существующей котельной.
Монтаж выполнен на стену, что позволило сэкономить место и удобно организовать подключение. Гидромодуль был интегрирован в уже имеющийся контур, ранее работавший с электрокотлом. При этом существующую систему не пришлось полностью переделывать — специалисты адаптировали подключение под новое оборудование, сохранив возможность дальнейшей эксплуатации резервного источника тепла.

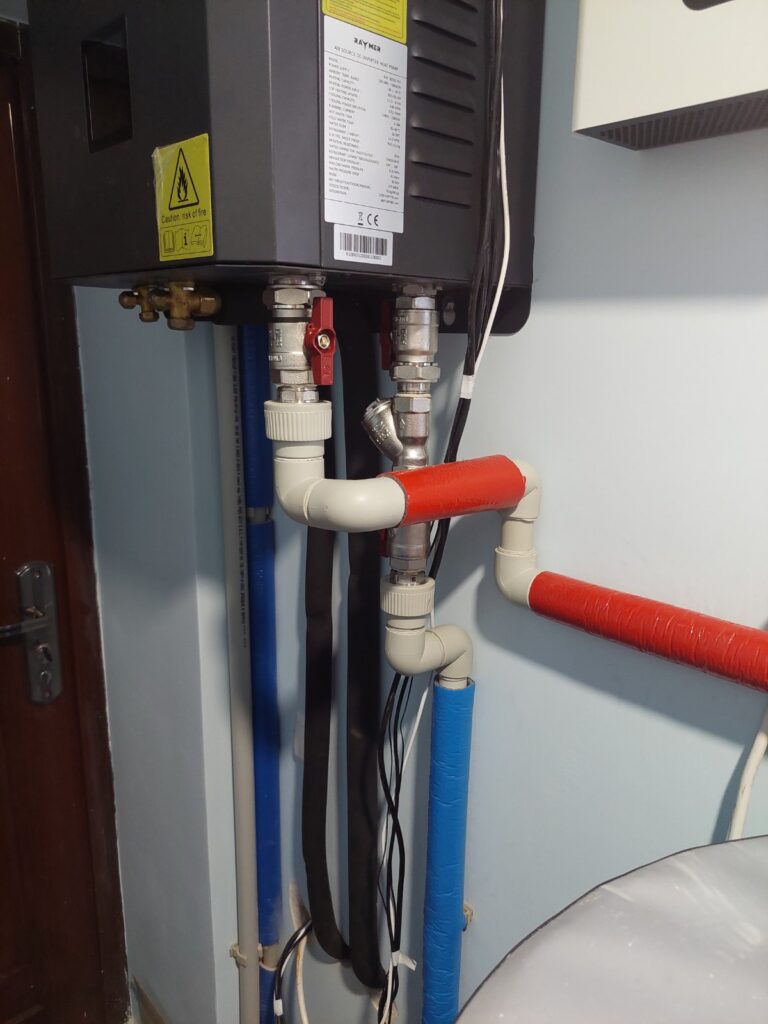

Подключение выполнено через трубопроводы с использованием запорной арматуры и фильтров, что обеспечивает надежность и простоту обслуживания. Запорные краны позволяют при необходимости отключать отдельные участки системы, а фильтры защищают оборудование от механических загрязнений, которые могут находиться в теплоносителе. Все соединения выполнены с учетом удобства дальнейшего технического обслуживания и контроля работы системы.
Благодаря такой схеме тепловой насос теперь является основным источником тепла, а электрокотел может использоваться в качестве резервного. Это особенно удобно в периоды пиковых нагрузок или при необходимости временно отключить тепловой насос для проведения сервисных работ. В результате существующая система отопления получила более экономичный основной источник тепла без отказа от уже установленного электрокотла.
Автоматика гидромодуля обеспечивает управление работой теплового насоса и взаимодействие с системой отопления. Наличие Wi-Fi позволяет контролировать основные параметры работы оборудования удаленно, что делает эксплуатацию системы более удобной. Пользователь получает возможность следить за работой теплового насоса и при необходимости корректировать настройки без постоянного доступа к техническому помещению.
3. Подключение к баку-накопителю

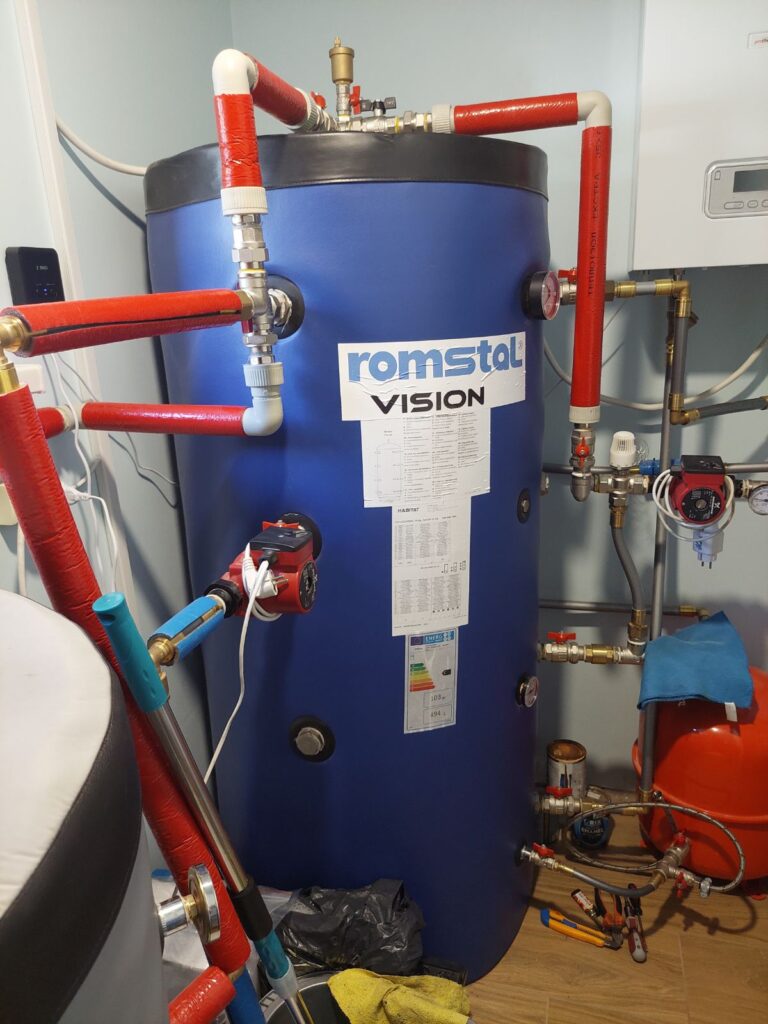

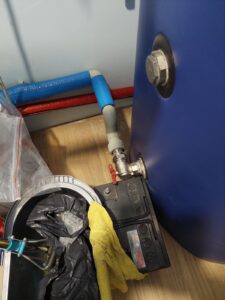

Тепловой насос подключен к буферной емкости Romstal Vision через верхний и нижний патрубки, что позволяет обеспечить правильную циркуляцию теплоносителя. Горячий теплоноситель от насоса поступает в верхнюю часть бака, а охлажденный возвращается через нижний выход. Для стабильной работы установлен циркуляционный насос, а на трубах предусмотрены запорные краны и фильтры для удобного обслуживания и защиты системы.
В верхней части бака установлен автоматический воздухоотводчик, а также предохранительный клапан, манометр и термометр, которые позволяют контролировать давление и температуру в системе. От бака тепло распределяется по контурам отопления дома — радиаторам и теплым полам. Такая схема позволяет аккумулировать тепло, уменьшить количество запусков теплового насоса и повысить эффективность его работы.
Буферная емкость также выполняет важную роль при работе системы в режиме частичной нагрузки. Она обеспечивает необходимый объем теплоносителя и позволяет тепловому насосу работать более продолжительными циклами без частого включения и выключения компрессора. Это положительно влияет не только на энергоэффективность системы, но и на ресурс основных компонентов оборудования.
Отдельное внимание уделено гидравлической обвязке системы. Все основные элементы установлены таким образом, чтобы обеспечить удобный доступ для диагностики, очистки фильтров и проведения сервисных работ. Запорная арматура позволяет при необходимости отключать отдельные участки системы без полного слива теплоносителя, что значительно упрощает дальнейшее техническое обслуживание.
Все трубопроводы дополнительно утеплены, что снижает теплопотери и повышает общую экономичность работы системы. Правильно выполненное подключение буферной емкости в комплексе с качественной гидравлической обвязкой обеспечивает стабильную передачу тепла от теплового насоса к системе отопления и комфортную работу радиаторов и теплых полов.
4. Установка стабилизатора напряжения для защиты теплового насоса

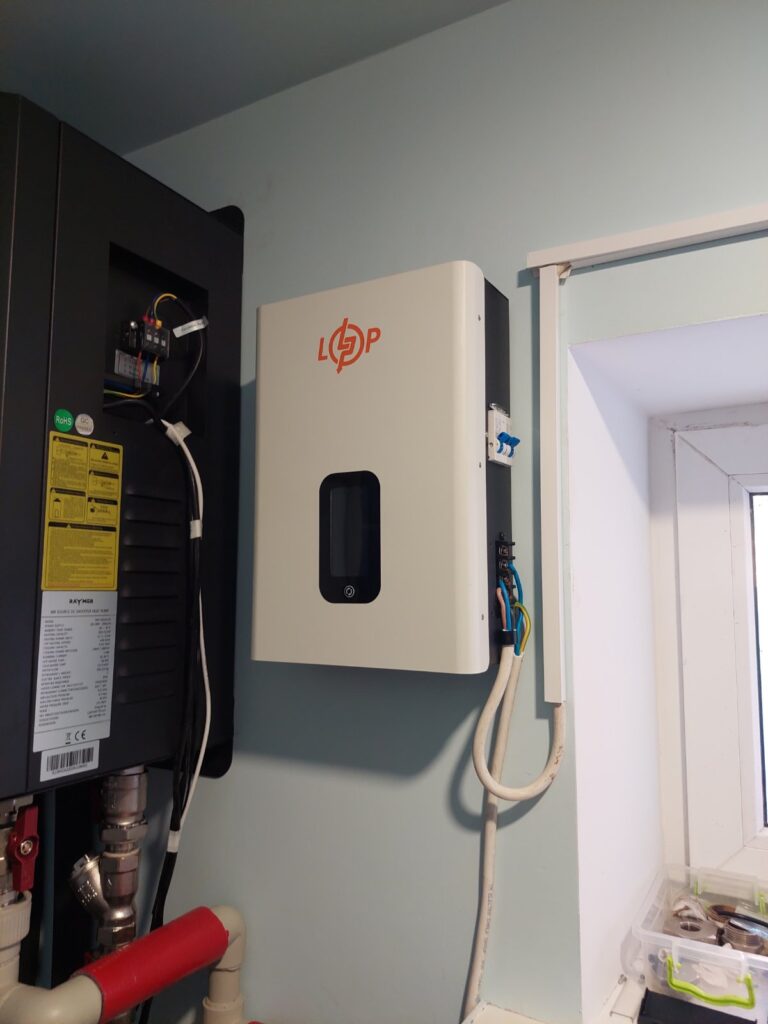

В данном проекте дополнительно установлен инверторный стабилизатор Logic Power, выполняющий функцию надежной защиты теплового насоса и всей подключенной техники от перепадов напряжения. Поскольку в сельской местности часто наблюдаются колебания в сети, стабилизатор обеспечивает стабильную работу оборудования, продлевает срок его службы и исключает риск аварийных ситуаций.
Прибор автоматически выравнивает напряжение, сохраняя его в безопасном диапазоне для электроники теплового насоса, циркуляционных насосов и систем автоматики. Инверторный тип стабилизатора гарантирует высокую точность поддержания напряжения, быстрое реагирование на перепады и энергоэффективность.
Монтаж Logic Power выполнен в котельном помещении рядом с гидромодулем, что позволяет централизованно защищать всю систему. Такой подход обеспечивает комплексную безопасность и комфортную работу оборудования, даже в сложных условиях электроснабжения.
После установки теплового насоса Raymer RAY-10DS2-EVI клиент получает:
Энергоэффективное и экономичное отопление — Тепловой насос использует энергию воздуха для обогрева помещения и нагрева воды, уменьшая затраты на электроэнергию до 75% по сравнению с традиционными системами.
Стабильную работу при низких температурах — Благодаря технологии EVI (Enhanced Vapor Injection) тепловой насос эффективно работает даже при температурах до -30°C, обеспечивая комфортное тепло в холодное время года.
Автоматизацию и удобное управление — Интеллектуальная система управления позволяет настраивать режимы работы через дисплей или удаленно (при наличии Wi-Fi модуля), что упрощает контроль за работой устройства.
Низкие эксплуатационные расходы — Использование теплового насоса существенно снижает счета за электроэнергию и газ, делая его выгодной инвестицией на долгие годы.
Экологичность — Устройство работает на экологическом хладагенте R32, не производит вредных выбросов и способствует сохранению окружающей среды.
Долговечность и надежность — Высококачественные материалы, надежный компрессор и система защиты от замерзания обеспечивают длительный срок службы теплового насоса.
Универсальность использования — Подходит для отопления частных домов, коммерческих помещений, гостиниц и других объектов, а также для работы с радиаторами, фанкойлами и теплым полом.
Установив Raymer RAY-10DS2-EVI, вы получаете тепло, комфорт и экономию без лишних забот!
