Тепловой насос Raymer RAY-10DS2-EVI в с. Песчанка, Днепропетровская область. Дом до 100 кв. м

Монтаж теплового насоса Raymer RAY-10DS2-EVI в селе Песчанка, Днепропетровская область

Современные технологии энергоэффективности позволяют владельцам частных домов значительно снизить затраты на отопление и сделать свое жилье более автономным. Одним из примеров такого решения стал объект в селе Песчанка Днепропетровской области, где был выполнен монтаж теплового насоса Raymer RAY-10DS2-EVI для дома площадью до 100 м². Дом раньше отапливался электрическим котлом, что обеспечивало необходимый уровень тепла, но при этом имело существенные затраты на электроэнергию. Для частичного понижения счетов владельцы еще ранее установили независимую систему энергопитания: солнечную электростанцию (СЭС) с современным инвертором Deye и аккумуляторными батареями. Однако даже с поддержкой СЭС использование электрокотла оставалось дорогостоящим, поскольку потребление электроэнергии было значительным.

Выбор нового решения

После тщательного анализа было решено установить тепловой насос Raymer RAY-10DS2-EVI. Это современная инверторная модель с технологией EVI, обеспечивающая стабильную работу даже при низких наружных температурах до -30°С. Тепловой насос позволяет получить 3–4 кВт тепла на каждый потребленный 1 кВт электроэнергии, что делает его в несколько раз эффективнее обычного электрокотела. Монтаж и интеграция в систему При монтаже было выполнено:

установка наружного и внутреннего блока теплового насоса;
подключение к существующей системе отопления;
настройка работы в связке с буферной емкостью;
интеграция с независимой энергосистемой на основе СЭС, инвертора Deye и аккумуляторов.

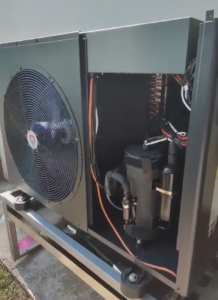

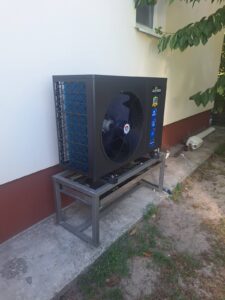

1.Монтаж наружного блока

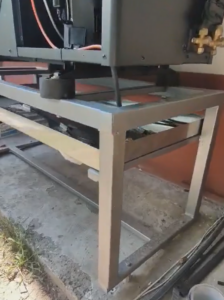

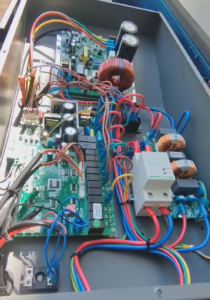

Внешний блок теплового насоса Raymer RAY-10DS2-EVI был смонтирован на открытом пространстве с соблюдением всех требований к вентиляции и свободному доступу воздуха. Такой выбор места гарантирует эффективный теплообмен и бесперебойную работу оборудования в любое время года. Блок установлен на металлической подставке с кабелем подогрева, что обеспечивает быструю и безопасную разморозку во время зимних морозов. Для отвода конденсата организовано подключение трубы непосредственно в канализацию, что исключает образование ледяных наростов вокруг оборудования. Особое внимание было уделено антивибрационным сопротивлениям, минимизирующим передачу колебаний на основание и защищающим компрессор и вентилятор от негативного воздействия вибраций. Это также способствует тихой работе насоса даже при интенсивной нагрузке. Кроме того, было выполнено подключение электроники, сочетающей внешний и внутренний блоки в единую систему. Это обеспечивает стабильную синхронизацию, оперативный обмен данными и эффективную работу теплового насоса в режиме отопления и горячего водоснабжения.

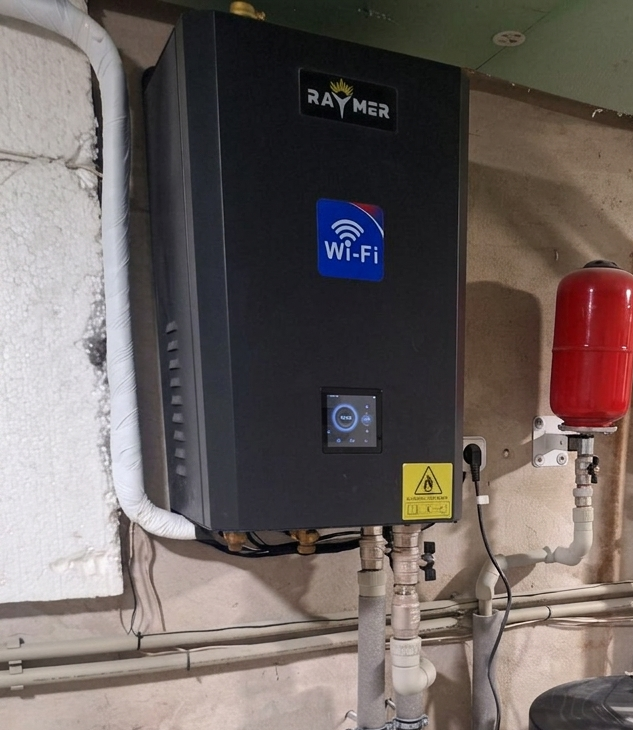

2. Монтаж внутреннего блока

Внутренний блок теплового насоса Raymer RAY-10DS2-EVI был смонтирован в полуподвальном помещении, выполняющем роль котельной. Это помещение уже оборудовано необходимыми элементами инженерной инфраструктуры – здесь расположены бойлер для горячего водоснабжения, инвертор Deye и аккумуляторные батареи, обеспечивающие работу независимой энергосистемы на базе солнечных панелей. Такой выбор места установки позволил компактно интегрировать тепловой насос в существующий комплекс оборудования.

К гидромодулю подведена фреоновая магистраль длиной 7 метров, что полностью соответствует техническим требованиям (максимально допустимая длина для данной модели составляет 15 м). Это обеспечивает стабильную работу системы без потери производительности и оптимальные условия для передачи тепловой энергии.

Гидромодуль также был подключен к буферной ёмкости, которая выполняет функцию стабилизатора работы всей системы отопления. Благодаря этому уменьшаются колебания температуры, повышается комфорт в помещениях и обеспечивается эффективное использование тепловой энергии.

Система отопления в доме построена на сочетании нескольких решений:

на первом этаже основным источником тепла является система теплого пола, которая равномерно распределяет тепло и создает комфортный микроклимат;
на втором этаже установлены фанкойлы, позволяющие гибко регулировать температуру в каждой комнате и работающие не только на отопление, но и на охлаждение в летний период.

Благодаря такому сочетанию оборудования владелец получает универсальную систему климат-контроля, обеспечивающую комфорт в любое время года при минимальных затратах электроэнергии.

Во время монтажа особое внимание было уделено качеству гидравлической обвязки и подключению всех инженерных коммуникаций. Все трубопроводы смонтированы с соблюдением необходимых уклонов и тщательно теплоизолированы для минимизации тепловых потерь и предотвращения образования конденсата. На ключевых участках системы установлены запорная арматура, фильтры, циркуляционные элементы и контрольно-измерительные приборы, обеспечивающие безопасную эксплуатацию оборудования, удобство сервисного обслуживания и быстрый доступ ко всем узлам системы.

Поскольку дом оборудован солнечной электростанцией с инвертором Deye и аккумуляторными батареями, тепловой насос интегрирован в общую энергетическую систему дома. Это позволяет максимально эффективно использовать электроэнергию, вырабатываемую солнечными панелями, снижать нагрузку на внешнюю электрическую сеть и существенно сокращать расходы на отопление и горячее водоснабжение. В результате владелец получил современную энергоэффективную систему, сочетающую комфорт, экономичность и высокий уровень автономности.

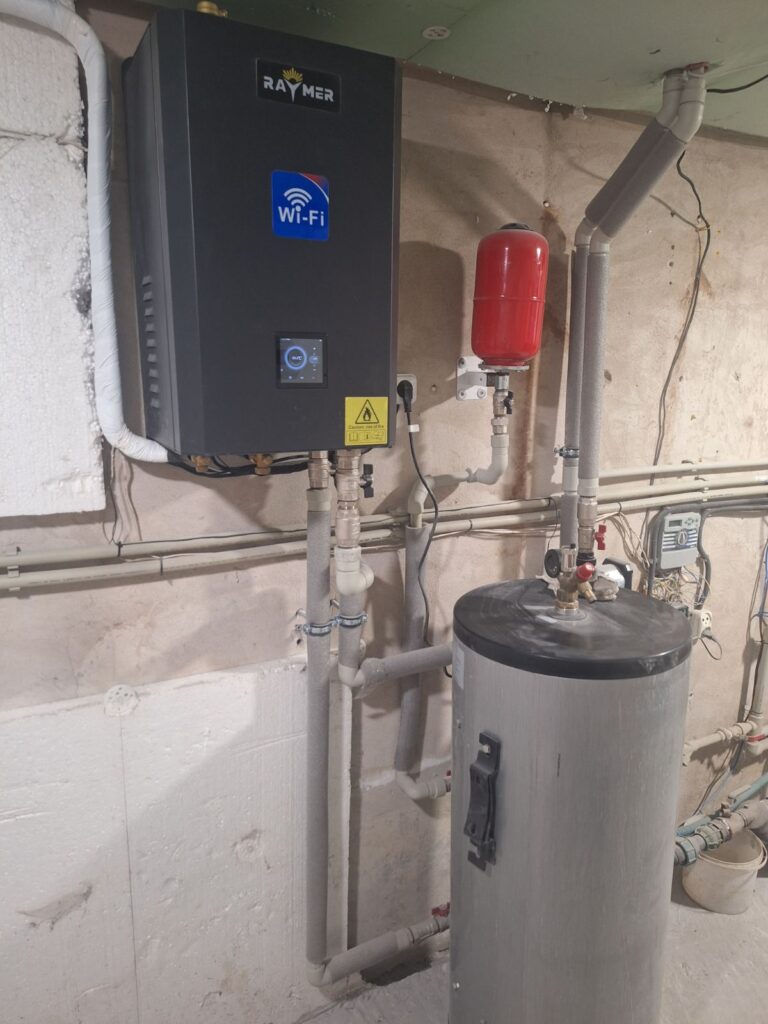

3. Подключение буферной емкости

Для обеспечения стабильной и эффективной работы системы отопления в котельной была смонтирована буферная емкость Raymer IMP объемом 100 литров. Этот элемент выполняет важную функцию аккумулирования тепла, что позволяет уменьшить количество пусков и остановок теплового насоса, продлевая срок службы и повышая энергоэффективность. Буферная емкость была встроена в систему отопления с учетом уже имеющейся инфраструктуры. Она подключена таким образом, чтобы она равномерно распределяла тепло между всеми потребителями — системой теплого пола на первом этаже и фанкойлами на втором этаже. Это позволило достичь более плавной и стабильной регулировки температуры в помещениях.

Отдельно установлен инверторный циркуляционный насос, подключенный к буферной емкости. Его главное преимущество состоит в возможности автоматически регулировать скорость вращения в зависимости от потребности системы.

Благодаря этому происходит оптимизация потребления электроэнергии, а также поддерживается стабильный гидравлический баланс даже при изменяющейся нагрузке. Сочетание буферной емкости Raymer IMP 100 L и инверторного циркуляционного насоса создает надежную основу для работы теплового насоса, обеспечивая равномерную подачу тепла, экономию энергии и высокий комфорт в доме.

4. Интеграция в независимую систему энергопитания

Тепловой насос Raymer RAY-10DS2-EVI был интегрирован в независимую систему энергообеспечения дома, построенную на базе инвертора Deye и аккумуляторных батарей этой же марки. Такой подход позволил максимально эффективно использовать производимую солнечной электростанцией энергию и снизить затраты на отопление.

Подключение теплового насоса к инвертору Deye обеспечивает полную синхронизацию потребления энергии с генерацией СЭС. Это означает, что в дневное время, когда выработка электроэнергии от солнечных панелей максимальна, тепловая энергия для дома производится практически бесплатно.

В ночное время или в неблагоприятных погодных условиях потребление частично покрывается за счет аккумуляторов Deye, которые накапливают избыток энергии, произведенный днем. Благодаря такой интеграции, система отопления стала не только экономической, но и независимой от централизованных источников энергии. Это особенно важно для частных домов в сельской местности, где иногда случаются перебои с электроснабжением. Сочетание теплового насоса Raymer с инвертором и аккумуляторами Deye позволяет владельцам дома добиться максимального уровня энергоэффективности и автономности, сохраняя комфорт в любое время года.

Преимущества установки для клиента и использования

Установка теплового насоса Raymer RAY-10DS2-EVI стала ключевым решением для владельца дома в с. Песчанка, ведь оно позволило совместить комфорт современного отопления с существенной экономией средств. Ранее система отапливалась электрокотлом, потреблявшим значительные объемы электроэнергии, даже при наличии солнечной электростанции и аккумуляторов. Теперь благодаря новому тепловому насосу затраты на энергию снижены в несколько раз.

Основное преимущество заключается в высоком коэффициенте преобразования (COP): тепловой насос производит в 3–4 раза больше тепловой энергии, чем потребляет электрическую. Это означает, что каждый киловатт-час, используемый системой, превращается в несколько киловатт тепла для дома. В сочетании с солнечной электростанцией и накопителями энергии тепловой насос работает как часть независимой системы энергообеспечения, позволяя владельцу максимально использовать бесплатную солнечную энергию и минимизировать счета за коммунальные услуги.

Помимо экономических выгод клиент получил высокий уровень комфорта и автономности. Дом теплый зимой благодаря теплому полу и фанкойлам, а летом фанкойлы обеспечат приятную прохладу без необходимости установки дополнительных кондиционеров. Система работает тихо, стабильно и не требует постоянного вмешательства или дополнительных затрат на обслуживание, как это было с твердотопливными котлами.

Таким образом, тепловой насос Raymer RAY-10DS2-EVI доказал свою эффективность как долгосрочное инвестиционное решение, не только обеспечивающее уют в доме, но и позволяющее существенно сэкономить средства на отоплении. Для клиента это означает меньше забот об энергоресурсах, больше финансовой свободы и уверенности в завтрашнем дне.
