Установка теплового насоса RAY-13DS2-EVI в с. Киверцы | Дом площадью 150 кв. м

1. Монтаж наружного блока

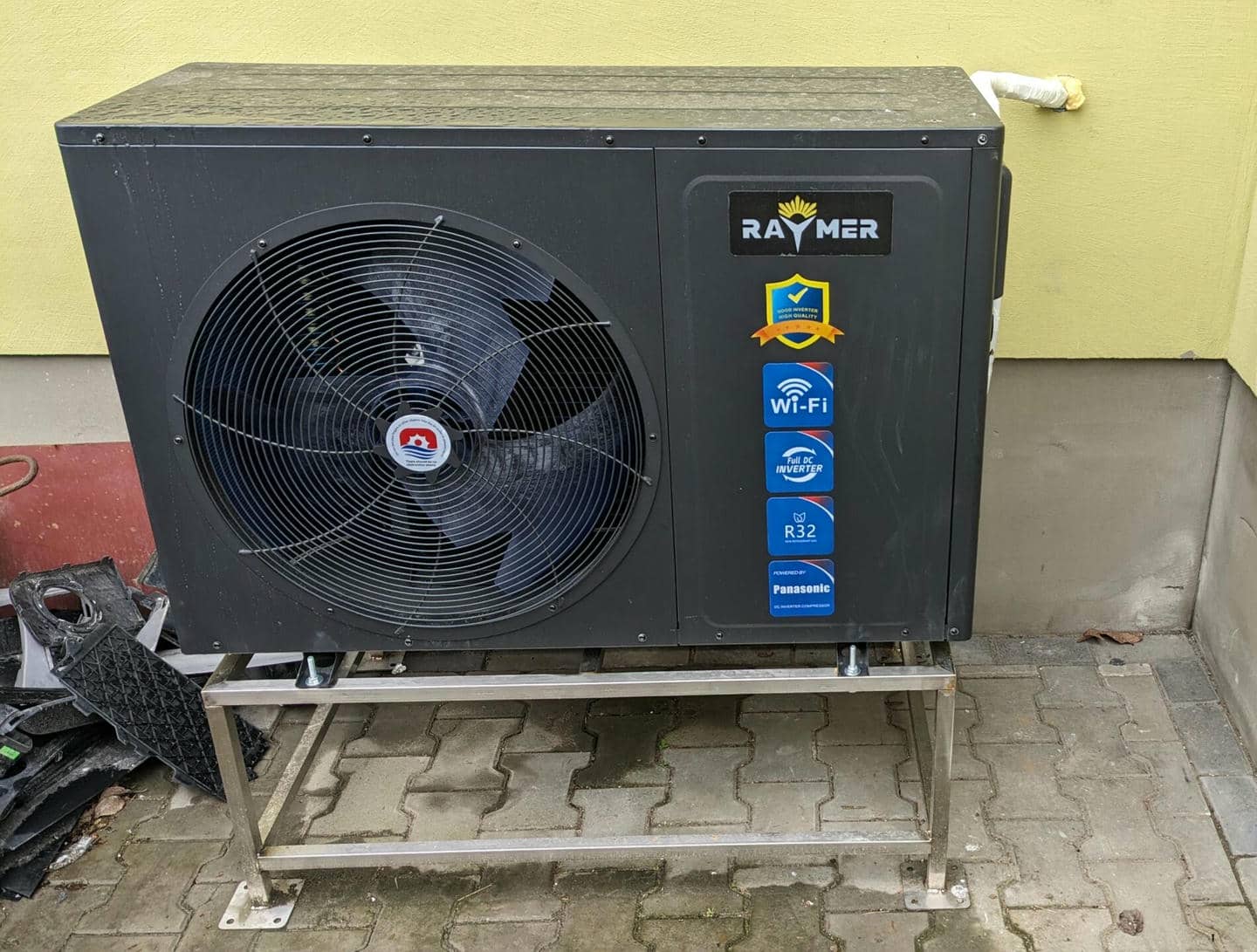

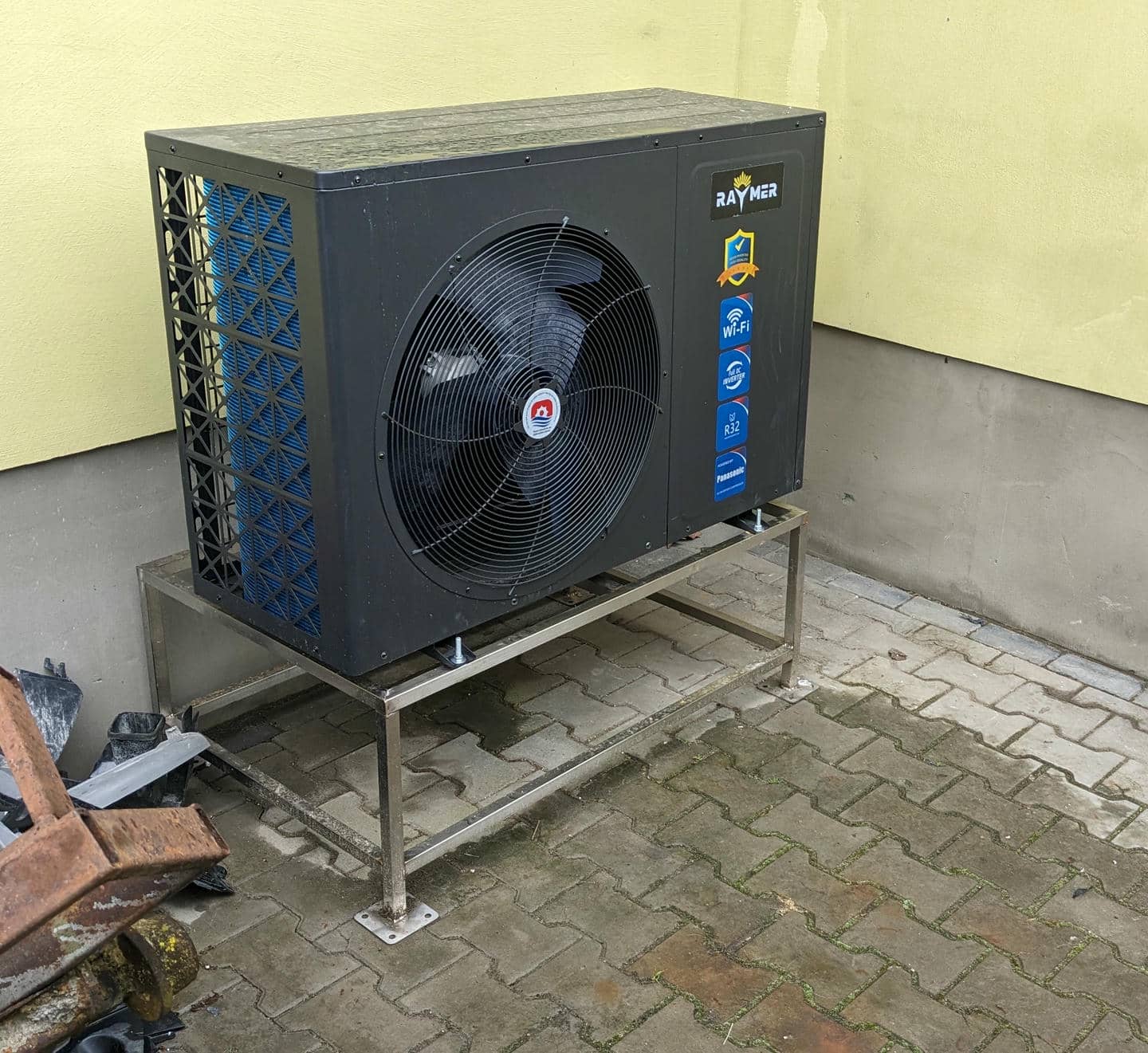

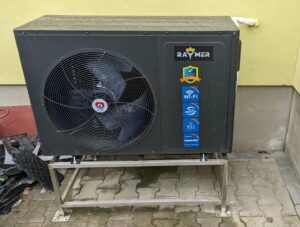

Наружный блок теплового насоса Raymer RAY-13DS2-EVI (220V) был установлен на индивидуально изготовленную металлическую подставку, закрепленную к брусчатке анкерными болтами. Такой монтаж обеспечивает надежную фиксацию оборудования и защищает его от контакта с влагой и снегом, что особенно важно для долговечности работы системы.

Металлическая конструкция имеет достаточную высоту для свободной циркуляции воздуха вокруг теплообменника и удобного технического обслуживания. Для уменьшения вибраций и шума наружный блок установлен через виброопоры, что способствует стабильной и тихой работе устройства.

Фреоновая магистраль, соединяющая наружный блок с внутренним, была проложена с учетом минимизации теплопотерь. Трубы надежно утеплены специальным теплоизоляционным материалом и дополнительно защищены от механических повреждений. Все соединения были проверены на герметичность с помощью вакуумирования системы, что является обязательным этапом перед заправкой фреоном.

Для подключения использовались медные трубы соответствующего диаметра согласно техническим требованиям модели, что гарантирует эффективную работу системы в режимах отопления и охлаждения. Трасса смонтирована с учетом оптимального уклона, что обеспечивает правильный отвод масла и фреона.

3. Монтаж баков Raymer DHWP 150L и Raymer IMP 60L

В рамках проекта реализована компактная и эффективная схема установки двух важных компонентов системы теплоснабжения: бака косвенного нагрева Raymer DHWP 150L (нержавеющая сталь) и бака-накопителя Raymer IMP 60L (нержавеющая сталь). Обе емкости интегрированы в систему с тепловым насосом и выполняют разные, но взаимодополняющие функции — обеспечивают стабильную работу отопления и подготовку горячей воды.

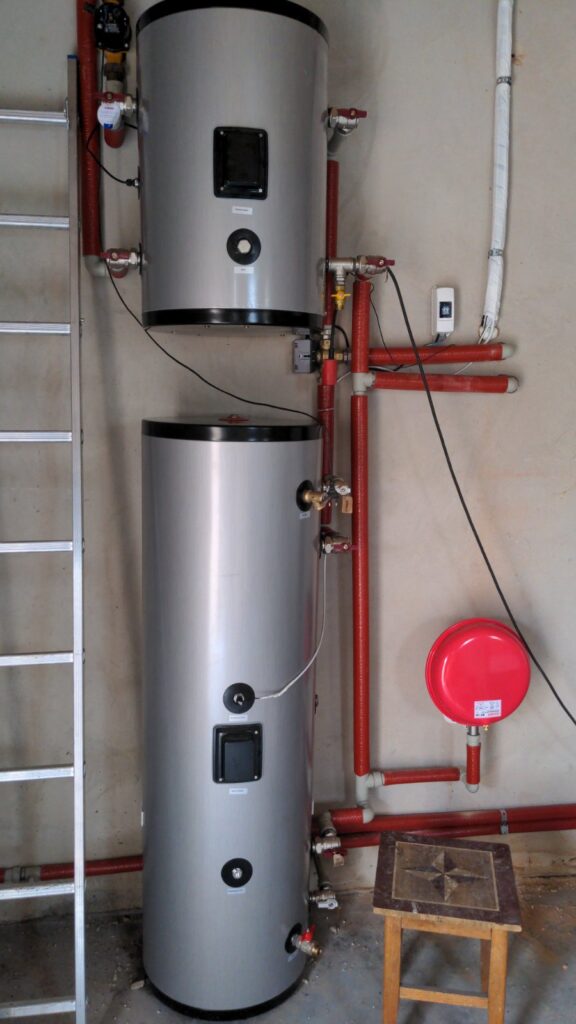

Для оптимального использования пространства баки были смонтированы в вертикальной конфигурации — накопительный бак размещен непосредственно над баком косвенного нагрева, что позволило значительно уменьшить площадь установки. Такая компоновка идеально подходит для монтажа в условиях ограниченного пространства, например, в смежных технических помещениях, подсобках или узких котельных. При этом между оборудованием оставлен необходимый доступ для подключения коммуникаций и проведения дальнейшего технического обслуживания.

Raymer DHWP 150L выполняет функцию нагрева воды для системы горячего водоснабжения. Благодаря большому объему — 150 литров — и эффективному теплообменнику бак обеспечивает стабильную температуру воды даже при пиковых нагрузках. Накопленная горячая вода может использоваться для одновременного обеспечения нескольких точек водоразбора, что повышает комфорт пользования системой.

Raymer IMP 60L — это буферная емкость, которая выполняет роль гидравлического стабилизатора в контуре системы отопления. Она помогает поддерживать необходимый объем теплоносителя, сглаживать изменения тепловой нагрузки и уменьшать частоту включения/выключения теплового насоса. Благодаря этому оборудование работает более плавно, что положительно влияет на его эффективность и ресурс.

Подключение обоих баков реализовано с помощью изолированных трубопроводов, обеспечивающих минимальные теплопотери во время передачи теплоносителя. Все соединения выполнены с использованием надежной арматуры, установлены запорные краны для удобства обслуживания и возможности локального отключения отдельных участков системы. Это позволяет проводить сервисные работы без необходимости полностью останавливать всю систему отопления.

Отдельное внимание уделено организации трубной разводки между тепловым насосом, баком ГВС, буферной емкостью и отопительным контуром. Коммуникации проложены максимально компактно, без лишних пересечений и с учетом будущего доступа к основным узлам. Такой подход не только улучшает внешний вид котельной, но и упрощает диагностику и техническое обслуживание.

Благодаря вертикальной установке и продуманной трубной разводке удалось не только сэкономить пространство, но и сохранить полный функционал и удобство доступа к каждому из баков для сервисного обслуживания. В результате Raymer DHWP 150L и Raymer IMP 60L стали компактной частью общей системы, обеспечивая комфортное горячее водоснабжение и стабильную работу отопления.

Новый черный дизайн для лучшего поглощения тепла

Новый дизайн в черном цвете, как результат новейших разработок и исследований в области теплооборудования для лучшего поглощения тепла из окружающей среды, делает тепловой насос Raymer RAY-13DS2-EVI лучшим выбором среди других отопительных систем. Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это уменьшает потребность в частой очистке и уходе за устройством, что удобно для пользователей. Черный цвет обладает лучшей способностью поглощать тепло, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы.

Дистанционное управление

Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели, имея доступ к интернету. Удобство такой функции заключается в том, что даже находясь в поездке, вы можете заранее включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температурой в доме по прибытии, не дожидаясь, пока система заработает на полную мощность.
