Задачи проекта
Основной задачей проекта стала замена устаревшей отопительной системы на более энергоэффективное решение, что позволит снизить расходы на отопление и повысить комфорт в доме. Ранее для обогрева использовался электрический котел в сочетании с системой теплого пола и радиаторами, однако постоянный рост тарифов на электроэнергию сделал такое отопление слишком затратным.
Анализ исходных данных
Для решения этой проблемы было принято решение об установке современного теплового насоса Raymer RAY-15DS1-EVI на 15 кВт, который способен эффективно работать даже при низких температурах до -30°C, потребляя значительно меньше электроэнергии. Система должна была обеспечить стабильный уровень тепла в помещениях, равномерное распределение температуры через теплый пол и радиаторы, а также интеграцию с баком-накопителем для горячего водоснабжения. При реализации проекта особое внимание уделили правильному подбору оборудования, оптимизации гидравлической схемы и автоматизации процесса управления системой. Это позволило достичь высокой энергоэффективности и уменьшить нагрузку на электросеть, сохраняя комфортный микроклимат в доме.
Этапы проведенных работ
Данный тепловой насос был установлен самостоятельно заказчиком под руководством наших инженеров. Работы начались с подготовки места для монтажа гидромодуля и прокладки необходимых коммуникаций. Сначала был установлен внешний блок теплового насоса на металлическую раму, обеспечено его надежную фиксацию и подключение фреоновых магистралей, электропитания и дренажа. Следующим этапом стала установка гидромодуля внутри помещения.
Его закрепили на стене и подключили к системе отопления и горячего водоснабжения. Было выполнено правильное подключение подающих и обратных трубопроводов, смонтировано запорную арматуру, фильтры, обратные клапаны и циркуляционные насосы. После завершения монтажа выполнено вакуумирование фреоновых магистралей, заполнение системы теплоносителем и ее испытания. Инженеры дистанционно контролировали процесс запуска, проверяли корректную работу всех элементов системы и предоставляли заказчику рекомендации по эксплуатации теплового насоса.
1. Монтаж наружного блока теплового насоса Raymer

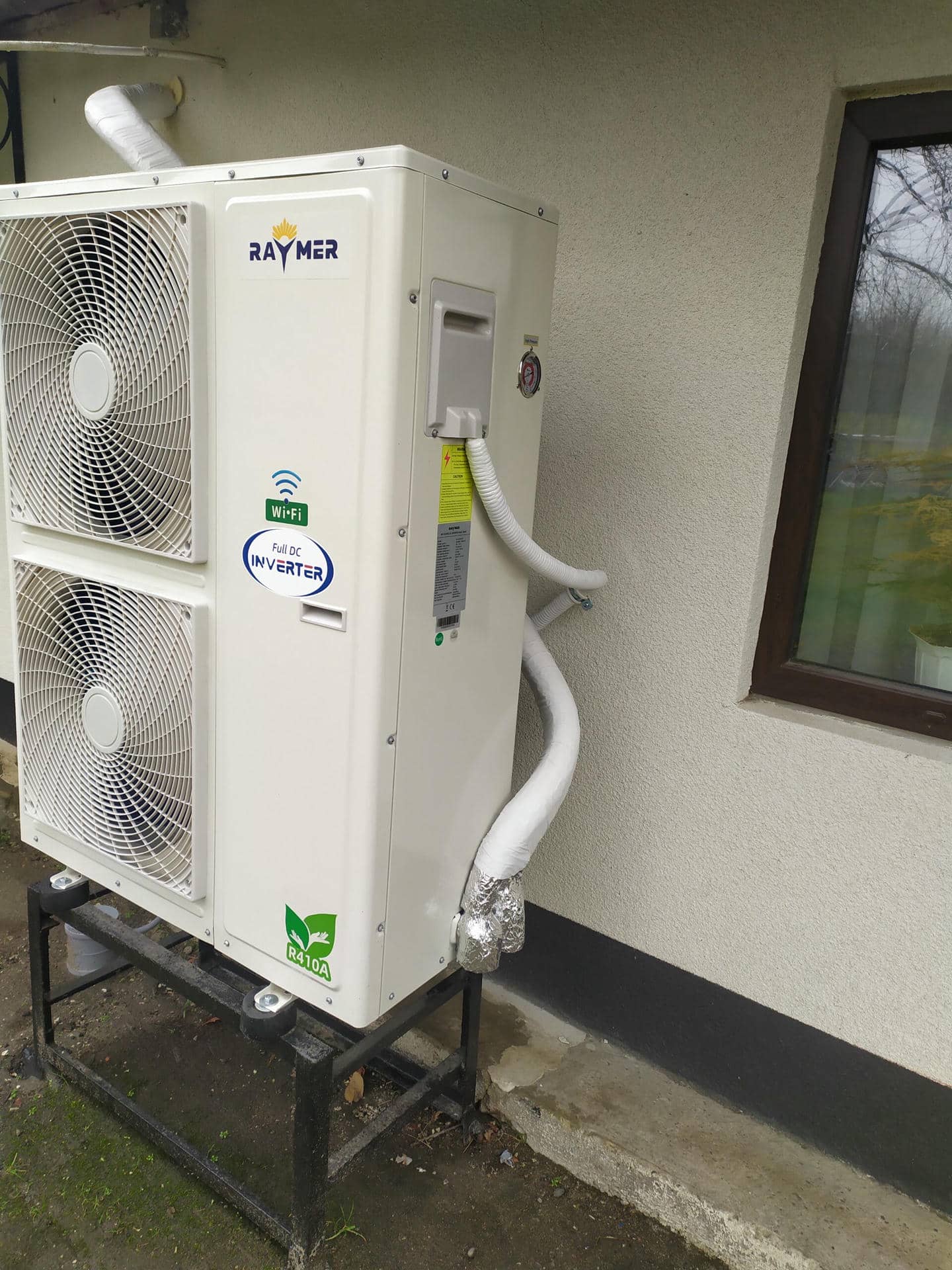

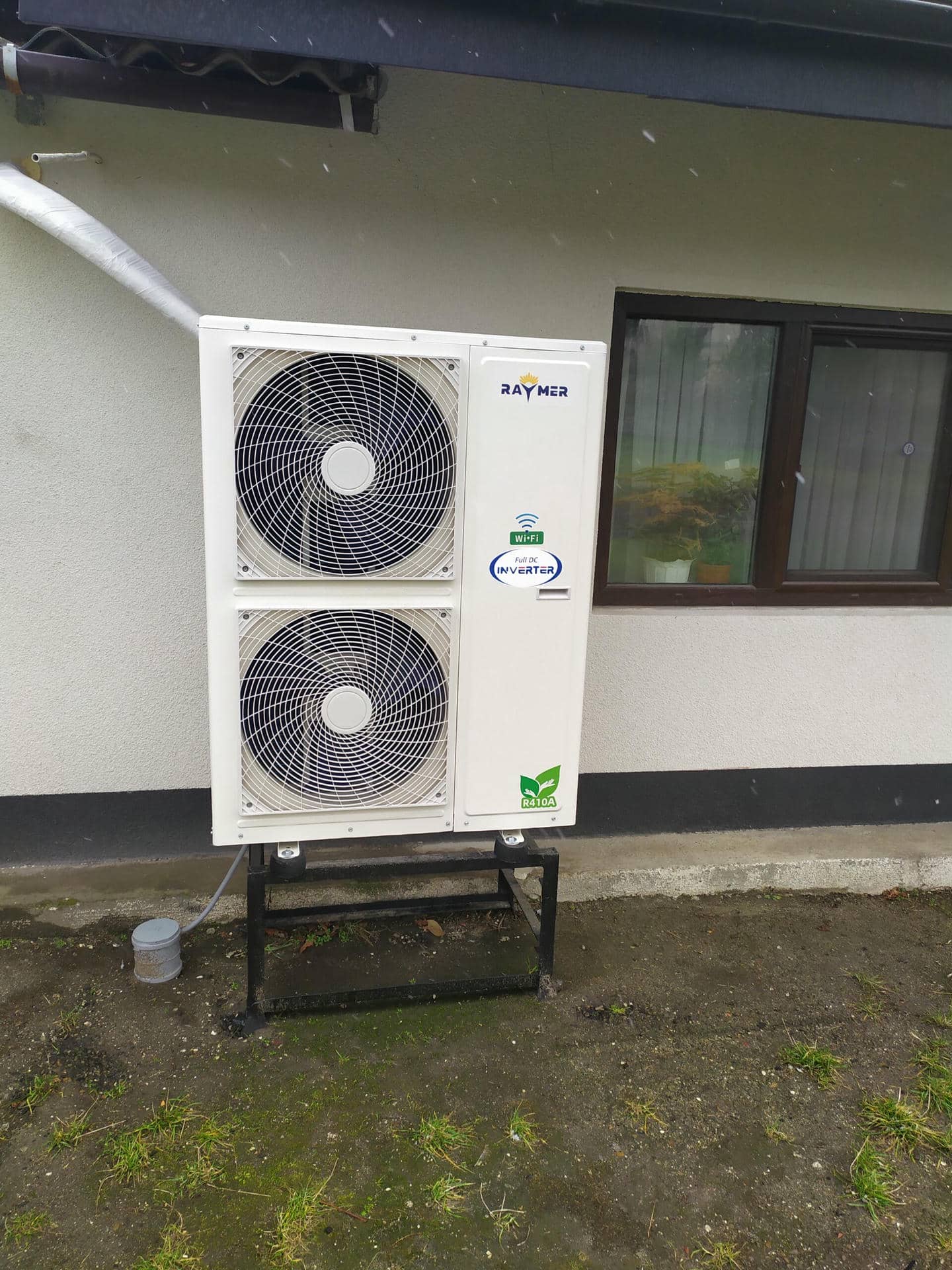

Наружный блок теплового насоса Raymer установлен возле стены дома на отдельной металлической конструкции. Такое расположение позволило надёжно зафиксировать оборудование и поднять его над уровнем грунта, что важно для защиты блока от влаги и обеспечения свободного отвода конденсата.
Металлическая конструкция обеспечивает стабильную опору для наружного блока. Оборудование установлено на опорах с использованием антивибрационных элементов, которые помогают уменьшить передачу вибраций от работы компрессора и вентиляторов на основание.
При монтаже учтена необходимость свободной циркуляции воздуха перед вентиляторами. Наружный блок расположен таким образом, чтобы воздух мог беспрепятственно проходить через теплообменник, обеспечивая нормальную работу системы и эффективный теплообмен с окружающей средой.
Отдельное внимание уделено подключению коммуникаций. Трубопроводы и кабели проложены от наружного блока к дому, а открытая часть магистрали защищена и теплоизолирована. Ввод коммуникаций выполнен через стену непосредственно в техническое помещение.
Также предусмотрен отвод конденсата и воды после цикла размораживания. Для этого под блоком оставлено достаточное пространство, а дренаж организован таким образом, чтобы вода не скапливалась непосредственно возле основания оборудования.
После установки проверены надёжность крепления блока, устойчивость металлической конструкции и правильность подключения коммуникаций. В результате наружный блок Raymer смонтирован компактно и функционально, с учётом требований к воздухообмену, защите оборудования и удобству дальнейшего обслуживания.
2. Установка гидромодуля

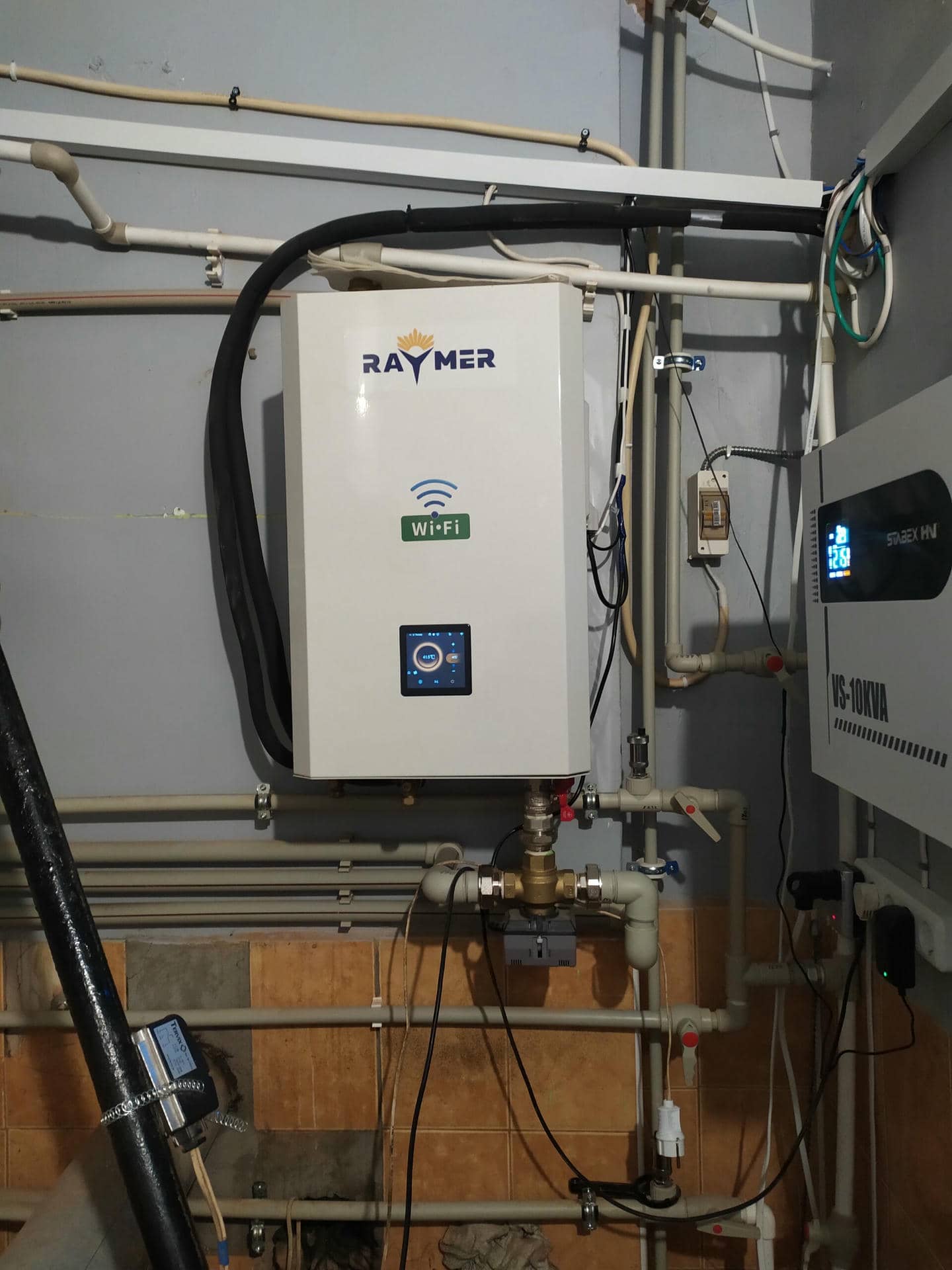

Гидромодуль теплового насоса Raymer установлен на стене в техническом помещении, что обеспечивает удобный доступ для обслуживания и эксплуатации. Монтаж проведен в соответствии с требованиями безопасности и эффективного функционирования системы отопления. К гидромодулю подведены теплоизолированные трубопроводы, соединяющие его с внешним блоком теплового насоса. Это гарантирует минимальные теплопотери и защиту от внешних воздействий.
Подключение к системе отопления выполнено через разветвленную систему трубопроводов, что обеспечивает равномерное распределение теплоносителя по всему дому. На выходе установлен электрический трехходовой клапан, который регулирует подачу теплоносителя к потребителям. Также присутствуют запорные краны для возможности отключения и обслуживания отдельных участков системы.
Электропитание подключено через стабилизатор напряжения, что предотвращает выход из строя оборудования из-за перепадов в электросети. Установка выполнена с соблюдением технологических норм, что гарантирует стабильную и эффективную работу системы отопления с возможностью управления через Wi-Fi модуль, встроенный в гидромодуль.
3. Установка бака-накопителя

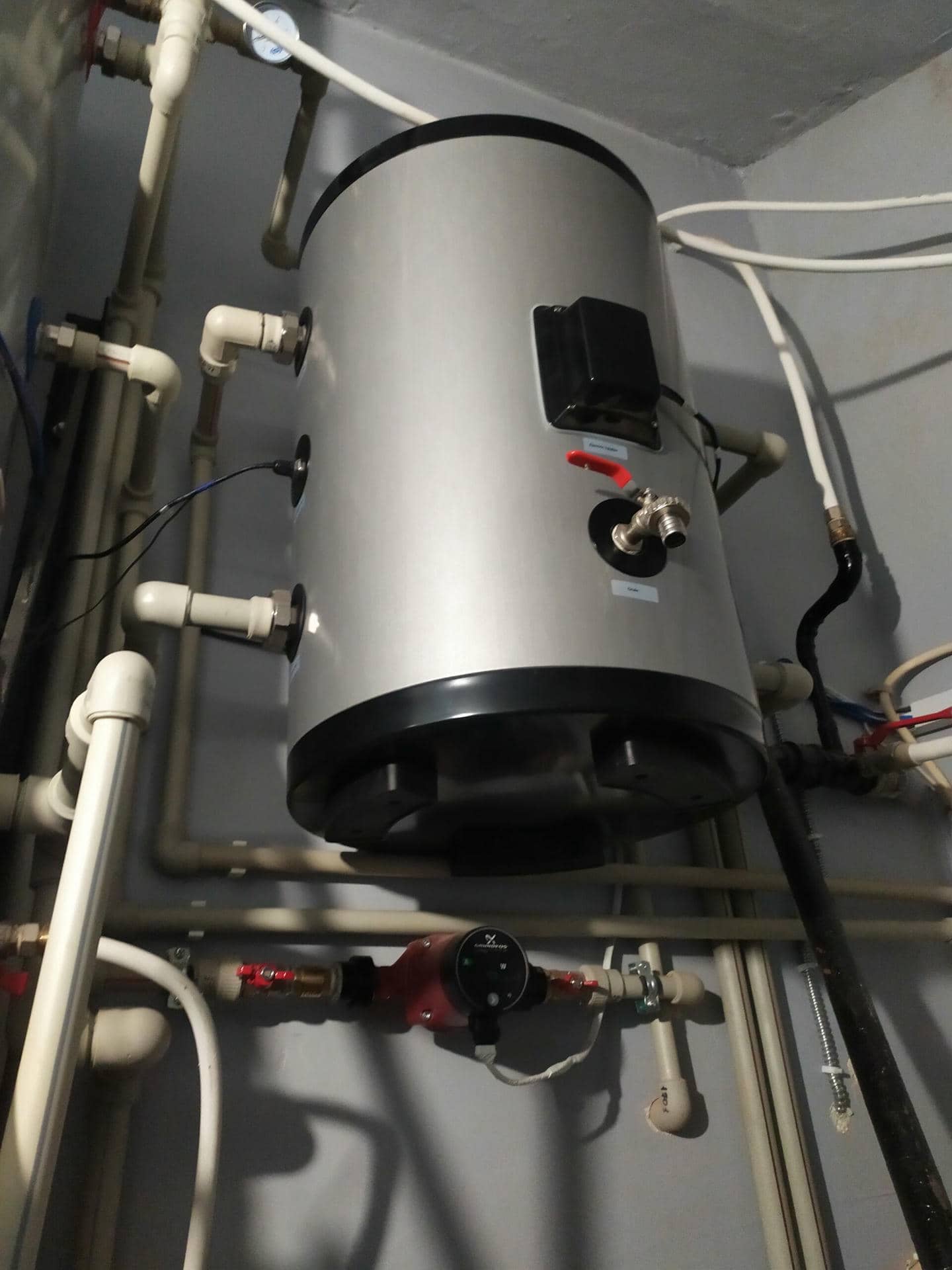

Заказчик самостоятельно выполнил монтаж буферной ёмкости Raymer IMP 60 L под руководством наших инженеров. Ёмкость была надёжно закреплена на стене в вертикальном положении, обеспечивая удобный доступ к патрубкам и арматуре.
Подключение к системе выполнено с помощью полипропиленовых труб с запорной арматурой и циркуляционным насосом, который обеспечивает равномерное распределение теплоносителя. Установлена группа безопасности, в частности предохранительный клапан и термометр для контроля параметров системы.
К буферной ёмкости подключён теплообменный контур от теплового насоса, что позволяет эффективно аккумулировать и распределять тепло. Отдельно организован контур подачи теплоносителя к системе отопления, что позволяет обеспечить стабильную работу тёплого пола и радиаторов.
Отдельное внимание во время монтажа уделено правильному расположению и организации трубопроводов. Все основные подключения выполнены таким образом, чтобы избежать лишних изгибов и обеспечить удобный доступ к запорной арматуре и контрольным элементам. Это упрощает дальнейшую эксплуатацию системы и проведение необходимого технического обслуживания.
Монтаж проводился поэтапно, а каждый этап установки и подключения согласовывался с инженерами. Такой формат позволил заказчику самостоятельно выполнить работы, одновременно соблюдая правильную схему подключения и технические требования к работе буферной ёмкости.
После монтажа было выполнено заполнение системы, проверена герметичность соединений и запущена циркуляция теплоносителя. Инженеры дистанционно контролировали все этапы установки, помогая заказчику правильно настроить систему.
4. Установка бака горячего водоснабжения

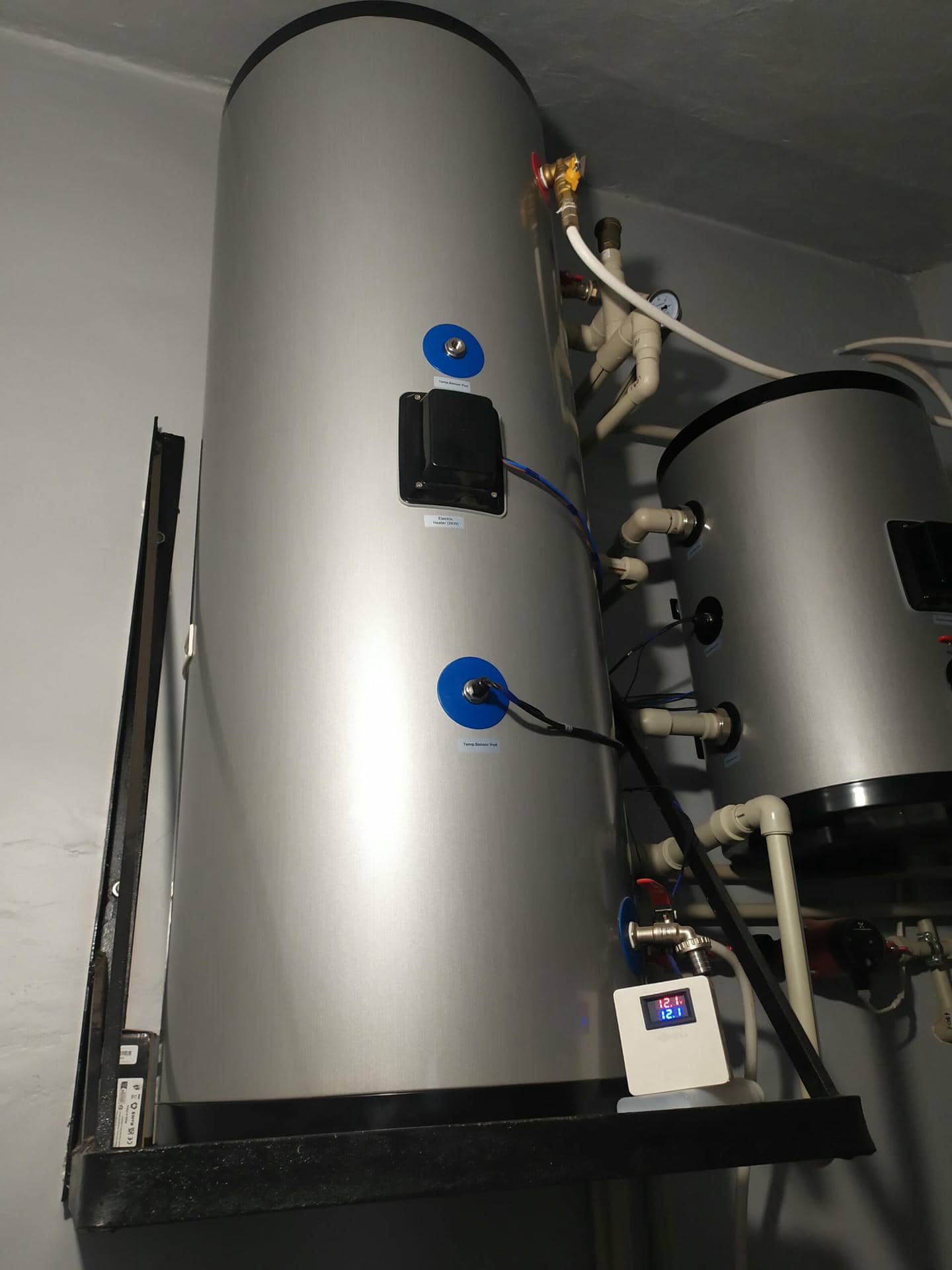

Бак горячего водоснабжения Raymer DHWP 200 л был надёжно установлен на металлический кронштейн, что обеспечивает его устойчивость и безопасную эксплуатацию. Такое расположение позволило компактно организовать оборудование в техническом помещении и обеспечить удобный доступ к основным подключениям.
К баку подключён теплообменный контур от теплового насоса, который отвечает за нагрев воды. Выполнено подключение подачи холодной воды через запорную арматуру и обратный клапан, который предотвращает обратное давление в системе.
Отдельно было организовано подключение горячей воды к внутренней системе водоснабжения дома. Трубопроводы проложены компактно и с учётом удобства дальнейшего обслуживания. На основных участках предусмотрена запорная арматура, которая позволяет при необходимости перекрыть подачу воды и выполнить технические работы без демонтажа всего оборудования.
Для контроля температуры установлен термодатчик, подключённый к электронному дисплею, что позволяет пользователю отслеживать уровень нагрева воды. Также предусмотрен аварийный предохранительный клапан для защиты системы от избыточного давления.
Особое внимание уделено надёжности и герметичности всех соединений. Перед запуском проверены правильность подключения трубопроводов, работа запорной арматуры и элементов защиты. Это позволило подготовить бак к стабильной работе в составе общей системы горячего водоснабжения.
После завершения монтажа была выполнена проверка герметичности всех соединений, заполнение системы водой и тестовый запуск нагрева. Благодаря правильной настройке бак обеспечивает стабильную подачу горячей воды, эффективно работая в связке с тепловым насосом.
5. Стабилизатор напряжения для защиты оборудования
Для надежной и бесперебойной работы всей системы заказчик самостоятельно установил стабилизатор напряжения VS-10KVA под руководством наших инженеров. Это устройство защищает тепловой насос, гидромодуль, буферную емкость и бак ГВС от скачков напряжения, которые могут привести к неисправностям или сокращению срока эксплуатации оборудования.
Основные функции стабилизатора:
- Выравнивание напряжения в пределах безопасного диапазона.
- Защита от коротких замыканий и перегрузок.
- Фильтрация помех и сглаживание импульсных бросков в сети. Обеспечение стабильного питания для чувствительного оборудования.
Этапы подключения:
- Выбор места монтажа — стабилизатор закреплен на стене в сухом, хорошо вентилируемом помещении во избежание перегрева.
- Подключение к электросети — выполнено через отдельный автоматический выключатель для защиты от перегрузок.
- Подключение выходной линии — все потребители электроэнергии (тепловой насос, циркуляционные насосы, управляющая автоматика) подключены к стабилизатору для получения качественного питания.
- Контроль напряжения — после установки проведено тестирование, которое показало стабильное выходное напряжение без колебаний.
Стабилизатор StabexVS-10KVA эффективно выравнивает напряжение, предотвращая сбои в работе оборудования и обеспечивая надежность и долговечность системы отопления и горячего водоснабжения.
Особенности теплового насоса Raymer RAY-15DS1 EVI:
Экономия электроэнергии
Тепловой насос является энергосберегающим решением для обогрева. Системы отопления на основе тепловых насосов могут сэкономить до 80% электроэнергии по сравнению с традиционными методами. Это происходит благодаря использованию тепла из окружающей среды для обогрева вместо прямого производства тепла. Сравнительный анализ показывает, что даже в холодных условиях тепловой насос способен эффективно работать, обеспечивая тепло в доме и при этом снижая электропотребление.
Экологическая чистота
Особое внимание следует уделить экологической чистоте теплового насоса. Использование фреона R410a делает его экологически безопасным вариантом. Снижение выбросов CO2 помогает в борьбе с изменением климата и делает насос более устойчивым к экологическим вызовам.
Бесшумная работа и комфорт:
- Тепловой насос Raymer имеет бесшумную работу, что позволяет его использование в различных жилых помещениях, не нарушая комфорта.
- Встроенная функция охлаждения в стандартной версии насоса обеспечивает приятный микроклимат в помещении даже в жаркое время года.
Инверторная технология
Инверторная технология в тепловом насосе позволяет регулировать мощность насоса в зависимости от реальных потребностей. Это означает, что он работает с максимальной эффективностью, подстраиваясь под изменения внешних условий. Преимущества такой системы заключаются в более стабильном и комфортном обогреве, а также в дополнительной экономии энергии.
Технология EVI
Технология EVI (Enhanced Vapor Injection) в тепловом насосе Raymer RAY-15DS1-EVI — это усовершенствованная функция, которая повышает эффективность и производительность теплового насоса, особенно в условиях низких температур. Технология EVI работает за счет впрыска дополнительного пара в процесс сжатия, что позволяет тепловому насосу поддерживать более высокий уровень эффективности даже при работе в более холодных климатических условиях. В стандартном тепловом насосе при снижении температуры наружного воздуха СОР, как правило, снижается. Однако при использовании технологии EVI тепловой насос может оптимизировать свою работу благодаря регулированию расхода хладагента и впрыску дополнительного пара. В результате повышается тепловая мощность и эффективность, что делает тепловой насос более пригодным для работы в зимних условиях.
Удаленный доступ через Wi-Fi
Насосы оборудованы функцией удаленного доступа через Wi-Fi. Это означает, что вы можете управлять насосом и мониторить его работу с помощью смартфона или компьютера из любой точки, где есть доступ в Интернет.
Надежность и долговечность
Тепловой насос Raymer RAY-15DS1-EVI 380V 15 кВт сплит-система, отличается высокой надежностью и долговечностью. Современные технологии и качественные материалы обеспечивают долгий срок службы оборудования. Опыт использования насоса подтверждается положительными отзывами пользователей, которые отмечают стабильность работы и уровень комфорта, обеспечиваемый этим оборудованием.
Польза установки Raymer RAY-15DS1-EVI для заказчика
Установка теплового насоса приносит заказчику ряд важных преимуществ:
Экономия на энергопотреблении: Тепловые насосы используют минимум электроэнергии для преобразования тепла из воздуха или земли. Это позволяет значительно снизить расходы на отопление по сравнению с традиционными электрокотлами или газовыми котлами.
Комфорт в любое время года: Тепловые насосы обеспечивают как отопление зимой, так и охлаждение летом, позволяя поддерживать оптимальную температуру в доме в течение всего года.
Экологичность: Тепловые насосы работают на основе возобновляемых источников энергии, уменьшая выбросы CO2 и делая вклад в сохранение окружающей среды.
Надежность и длительный срок службы: Современные тепловые насосы имеют высокую надежность и длительный срок службы, обеспечивая стабильную работу системы отопления в течение многих лет.
Автоматизация и легкое управление: Современные тепловые насосы оборудованы интеллектуальными системами управления, включая возможность управления через смартфон, что позволяет легко контролировать работу системы из любого места. В общем, установка теплового насоса Raymer RAY-15DS1-EVI дает заказчику финансовые выгоды, комфорт и экологические преимущества.
