В доме площадью 110 м² был выполнен монтаж теплового насоса Raymer RAY-10DS2-EVI, заменивший предыдущий источник тепла – газовый котел Immergas. Ранее система отапливалась исключительно газом, однако собственник взвесил все риски: нестабильность поставок, постоянный рост тарифов, а также зависимость от одного энергоносителя. Поэтому было принято стратегическое решение перейти на современное, энергоэффективное и экологическое решение — тепловой насос. Модель Raymer RAY-10DS2-EVI выбрана не случайно. Это оборудование отлично подходит для зданий средней площади, работает стабильно даже при низких температурах благодаря технологии EVI (Enhanced Vapor Injection) и способно обеспечить комфортное тепло при значительно более низких затратах на энергию по сравнению с газовым отоплением. Монтаж системы включал установку наружного блока на открытом участке у дома, подключение гидромодуля в котельной и интеграцию с существующей системой отопления. Для повышения эффективности работы была установлена буферная емкость и подключен инверторный циркуляционный насос, позволяющий гибко регулировать подачу тепла в систему. Благодаря новому решению владелец получил не только энергоэффективный источник тепла, но и долгосрочную экономию. Тепловой насос потребляет в 3–4 раза меньше энергии на производство того же количества тепла, что значительно выгоднее газового котела в плане затрат.
1. Монтаж наружного блока теплового насоса
Внешний блок теплового насоса Raymer RAY-10DS2-EVI был смонтирован на открытом пространстве возле дома, что обеспечивает свободный доступ к воздуху и правильный теплообмен. Для стабильной работы блок установили на прочную металлическую подставку, поднятую над уровнем земли. Такой монтаж позволяет избежать попадания снега или дождевой воды на корпус и способствует эффективному отводу конденсата. Чтобы минимизировать шум и вибрацию во время работы, блок установлен на антивибрационные опоры. Они защищают конструкцию дома от передачи колебаний и в то же время продлевают ресурс работы компрессора и вентилятора. Также выполнено подключение электронной части теплового насоса: внешний блок интегрирован с внутренним через коммуникационные кабели для передачи данных и синхронизации работы. Благодаря этому система работает как единый комплекс, обеспечивая стабильную и эффективную работу в автоматическом режиме. В результате внешний блок установлен надежно, защищен и с учетом всех технических нюансов, что гарантирует его бесперебойную эксплуатацию на протяжении многих лет.
2. Монтаж внутреннего блока теплового насоса

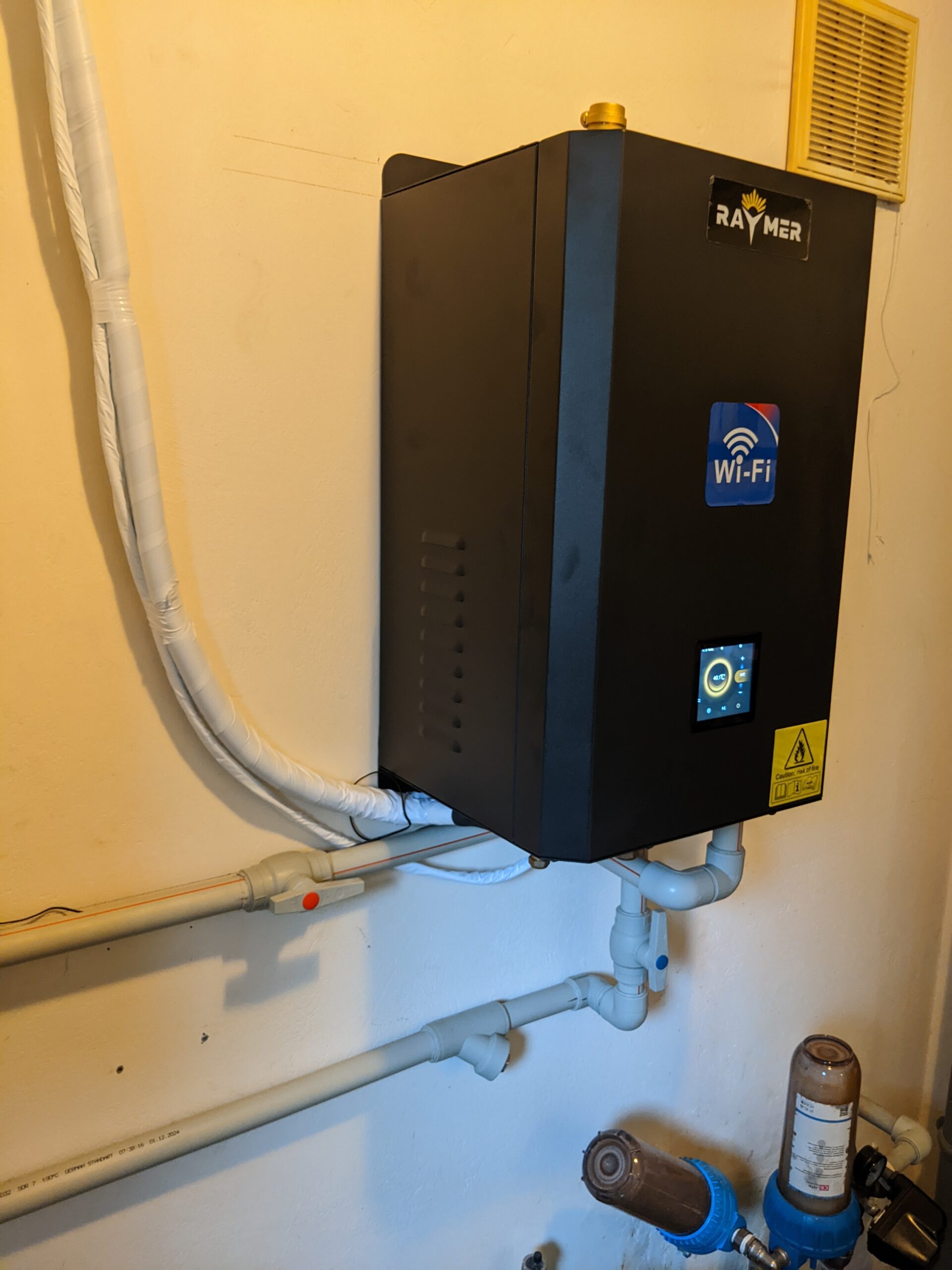

Гидромодуль теплового насоса Raymer RAY-10DS2-EVI был установлен в котельной, непосредственно рядом с уже существующим газовым котлом. Такой подход позволил компактно разместить оборудование и сохранить возможность использования газового отопления в качестве резервного источника тепла при необходимости.
К гидромодулю была подведена фреоновая магистраль длиной 5 метров. Это оптимальное расстояние для данной модели, которое не потребовало дополнительной заправки хладагентом, что значительно упростило процесс монтажа и сделало его более экономичным.
Важным элементом системы стала буферная ёмкость объемом 100 литров, которая также была подключена к гидромодулю. Она выполняет функцию накопителя тепла, обеспечивая плавную работу теплового насоса и равномерное распределение тепловой энергии по отопительным контурам. Данного объема вполне достаточно для поддержания стабильной температуры в системе отопления дома площадью 110 м².
Система построена таким образом, что теплый пол на первом этаже получает низкотемпературный теплоноситель из буферной ёмкости, создавая комфортный микроклимат без резких перепадов температуры. На втором этаже подключены радиаторы, которые получают необходимое количество тепла благодаря аккумулированной энергии в буферном баке.
Для обеспечения стабильной циркуляции теплоносителя система оснащена циркуляционным насосом, который поддерживает оптимальную скорость потока в зависимости от текущих потребностей отопления. На трубопроводах установлены запорная арматура, фильтр грубой очистки, автоматический воздухоотводчик и манометр, что значительно упрощает обслуживание оборудования, позволяет контролировать рабочие параметры системы и обеспечивает её безопасную эксплуатацию на протяжении всего отопительного сезона.
Особое внимание было уделено теплоизоляции трубопроводов и правильной организации гидравлической обвязки. Все магистрали утеплены качественной теплоизоляцией для минимизации тепловых потерь, а схема подключения выполнена таким образом, чтобы обеспечить равномерное распределение теплоносителя между всеми контурами отопления. Благодаря этому тепловой насос работает в наиболее экономичном режиме, поддерживает комфортную температуру в доме и отличается высокой энергоэффективностью даже при длительной эксплуатации.
3. Буферная ёмкость Raymer IMP 100L
В системе отопления была установлена буферная ёмкость Raymer IMP 100L, которая стала ключевым элементом для стабильной и эффективной работы теплового насоса. Бака объемом 100 литров достаточно для аккумуляции тепловой энергии, что позволяет сглаживать пиковые нагрузки и обеспечивать равномерную подачу тепла к потребителям — системе теплого пола и радиаторному отоплению.
На бак была установлена группа безопасности, включающая предохранительный клапан, автоматический воздухоотводчик и манометр. Такое решение гарантирует безопасную эксплуатацию системы, защищает её от избыточного давления и предотвращает образование воздушных пробок. Дополнительно был установлен расширительный бак объемом 12 литров, который компенсирует тепловое расширение воды в системе и поддерживает стабильное рабочее давление.
Особое внимание было уделено удобству эксплуатации и сервисного обслуживания. На контуре установлены запорные краны, которые при необходимости позволяют быстро отключить тепловой насос для проведения профилактических работ или ремонта. При этом благодаря продуманной схеме трубопроводов образуется изолированный контур на базе газового котла, что позволяет системе работать в резервном режиме без перерывов в подаче тепла в дом.
Буферная ёмкость также выполняет важную функцию гидравлического разделителя между тепловым насосом и потребителями тепловой энергии. Она обеспечивает постоянный расход теплоносителя через теплообменник теплового насоса независимо от того, сколько отопительных контуров работает в данный момент. Благодаря этому компрессор функционирует в стабильном режиме без частых запусков и остановок, что положительно влияет на его ресурс, повышает сезонный коэффициент эффективности и снижает общее потребление электроэнергии.
Все трубопроводы, подключенные к буферной ёмкости, выполнены из качественных материалов и тщательно теплоизолированы для минимизации тепловых потерь. Монтаж гидравлической обвязки выполнен таким образом, чтобы обеспечить удобный доступ ко всем узлам системы, включая циркуляционные насосы, запорную арматуру и контрольно-измерительные приборы. Такая конструкция значительно упрощает дальнейшее техническое обслуживание, позволяет быстро проводить профилактические работы и гарантирует долговечную, надежную и энергоэффективную работу всей системы отопления.

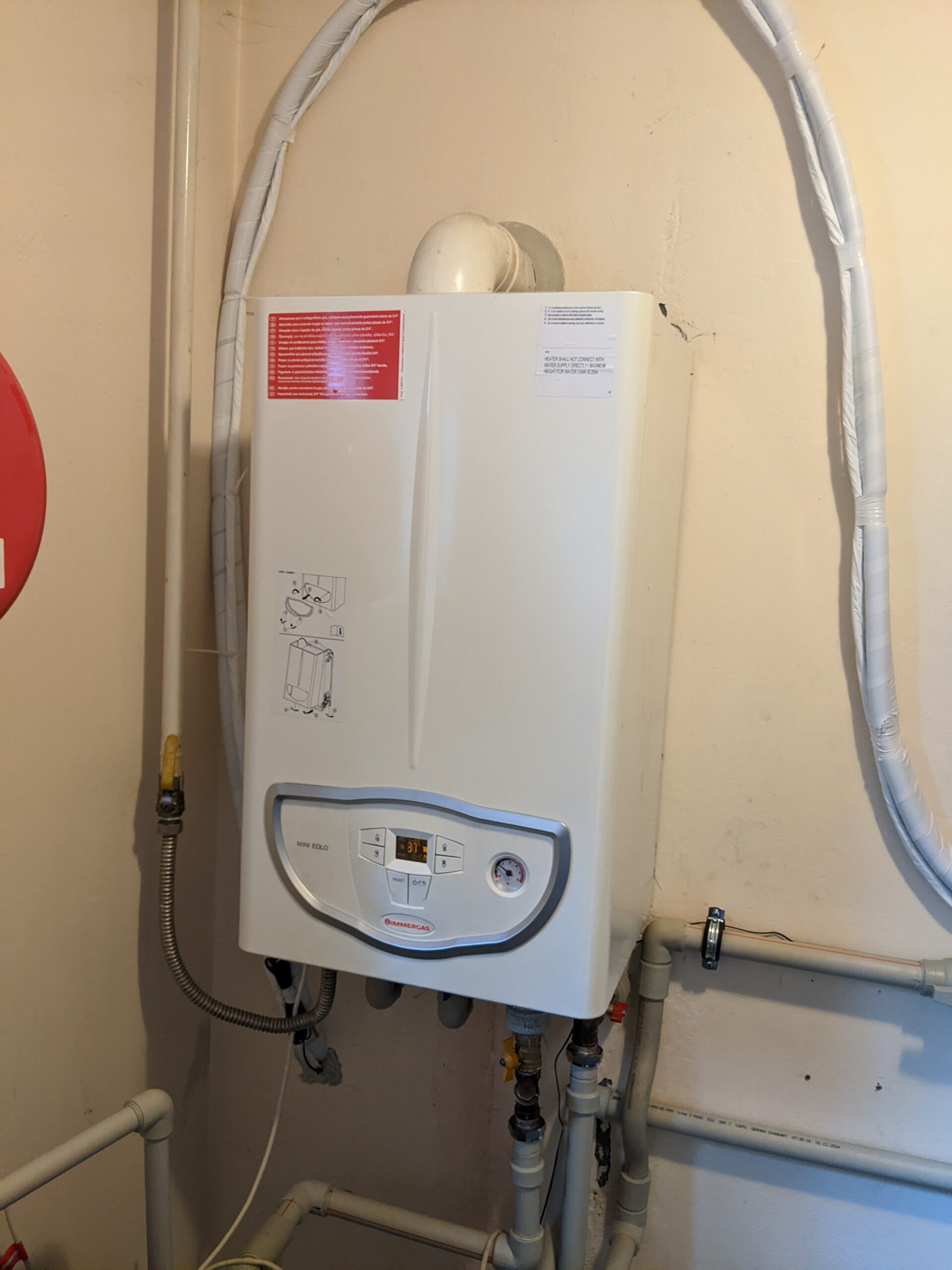

4. Интеграция с газовым котлом
В данной системе газовый котел оставили не только как резервный источник тепла, но и как элемент, помогающий обеспечивать бесперебойную циркуляцию теплоносителя. Это решение делает систему более гибкой и надежной в эксплуатации. Важную роль играет встроенный датчик температуры воды в газовом котле. Его работа сконфигурирована таким образом, что фактическая температура в системе контролируется с занижением примерно на 2 °C по сравнению с показателями внутреннего блока теплового насоса. Такой подход позволяет синхронизировать работу двух источников тепла без конфликтов и дублирования. Если температура в системе опускается ниже заданного значения на котле, газовый агрегат автоматически запускается и берет на себя функцию поддержания тепла. Благодаря этому жильцы всегда получают стабильную температуру в помещении даже если тепловой насос временно отключен для сервиса или работает на пониженной мощности в условиях пиковой нагрузки. Таким образом, газовый котел выполняет сразу две ключевые функции:
- резервный источник тепла при недостаточной работе теплового насоса или экстремальных морозов;
- вспомогательный циркуляционный элемент, обеспечивающий непрерывность движения теплоносителя и стабильную работу всей системы.
Что получает владелец, установив такую систему отопления?
Такая система, где тепловой насос Raymer работает вместе с газовым котлом как резервным источником тепла, открывает для владельца дома целый спектр преимуществ, сочетающих в себе современные технологии, экономичность и уверенность в будущем. Прежде всего, владелец получает стабильность и независимость от одного вида топлива.
В сегодняшних условиях, когда стоимость газа постоянно меняется, а его поставки могут быть нестабильными, иметь альтернативный источник тепла — это настоящая гарантия покоя. Основная нагрузка берет на себя работающий на электроэнергии тепловой насос, который может частично покрываться от солнечной электростанции или по ночным тарифам, что делает систему максимально экономичной. Но в случаях когда мощности насоса недостаточно (например, в сильные морозы), газовый котел автоматически подключается и обеспечивает непрерывный комфорт в доме. Вторым важным преимуществом является экономия на отоплении. Тепловой насос потребляет в несколько раз меньше электроэнергии, чем производящая тепловой энергии. То есть за те же деньги владелец получает гораздо больше тепла, чем в случае с прямым электронагревом или даже газовым котлом. А благодаря автоматическому переключению между источниками тепла система работает всегда в оптимальном режиме: максимально экономно там, где это возможно, и максимально надежно там, где это нужно.
Не менее важен аспект удобства и автоматизации. Владельцу не нужно контролировать работу системы вручную или волноваться о температуре дома. Все происходит автоматически: датчики считывают параметры теплоносителя и система самостоятельно решает, какой источник тепла сейчас должен работать. Это означает отсутствие лишних хлопот и уверенность, что в доме всегда будет тепло, вне зависимости от внешних факторов. Еще одно существенное преимущество – надежность и долговечность оборудования.
Газовый котел в такой системе не работает постоянно, а только в моменты, когда это действительно необходимо. Это значительно снижает его износ, продлевает срок службы и уменьшает затраты на обслуживание. В то же время тепловой насос работает в благоприятных условиях, имея поддержку в критические моменты.
Кроме экономики и надежности система дарит еще и ощущение энергонезависимости и безопасности. В случае перебоев с газоснабжением владелец не останется без тепла, ведь тепловой насос полностью способен обеспечивать дом. И наоборот — в случае пиковых нагрузок на электросеть или экстремальных морозов всегда есть резерв в виде котла.
Для владельца это означает:
- минимальные затраты на отопление в обычных условиях;
- полная гарантия тепла и комфорта в любое время года;
- длительная служба оборудования благодаря оптимизированной нагрузке;
- максимальный комфорт без лишних усилий.
Фактически это инвестиция в комфорт, безопасность и энергоэффективность, которая уже с первых сезонов начинает оправдывать себя экономией на отоплении, а в долгосрочной перспективе дарит настоящую независимость от колебаний цен и ресурсных ограничений.
