Проектне завдання:
Замовник звернувся із запитом розрахунку теплового обладнання для заміни діючого електрокотла, щоб значно знизити витрати на комунальні платежі. Будинок новий, добре утеплений площею 120 м². Але котельня дуже маленька, тому завдання стояло ще вмістити в дуже маленькому просторі.
Рішення:
Так, як клімат у Київській області взимку пом'якшився, проте зберігаються низькі температури до -20°C, тому потрібне обладнання, яке добре адаптується до різких коливань температур. Вирішили встановити інверторний тепловий насос Raymer RAY-13DS2-EVI нового покоління., який має вдосконалений вентилятор та компресор, що мають зменшений шум при роботі, і чудово працюють із системою теплої підлоги.
Цей тепловий насос має високі показники енергоефективності СОР 4,9, що означає, що на 1 кВт споживаної енергії тепловий насос Raymer RAY-13DS2-EVI віддає 4,9 кВт тепла.
Тобто, встановивши тепловий насос замість електрокотла замовник зможе витрачати 4 рази менше коштів на опалення.
Електрокотел вирішено залишити, як резервне джерело живлення, у разі зупинки теплового насоса для технічного обслуговування.
Виконаний обсяг робіт
1. Монтаж зовнішнього блоку

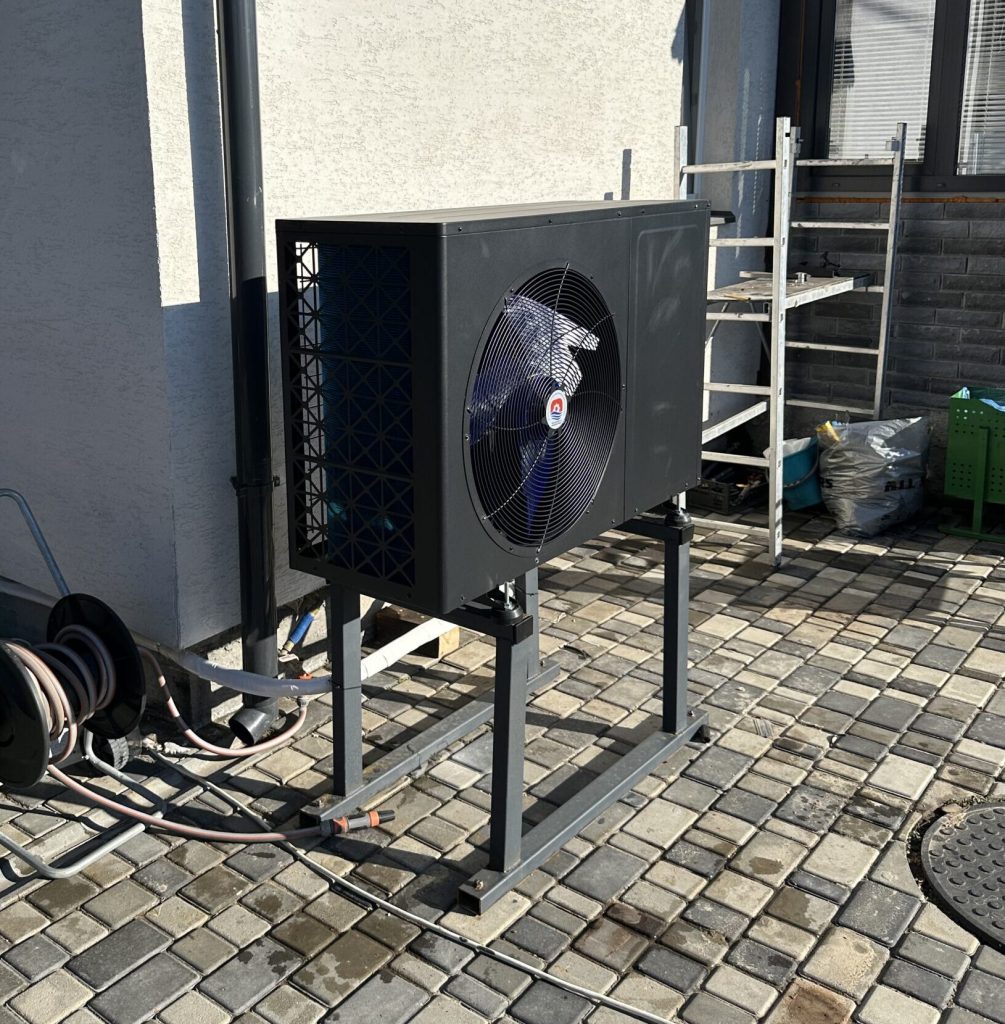

Зовнішній блок теплового насоса встановлений на самостійно зварену підставку та антивібраційні ніжки, для зменшення впливу вібрації від бетонної поверхні при роботі компресора та вентилятора.

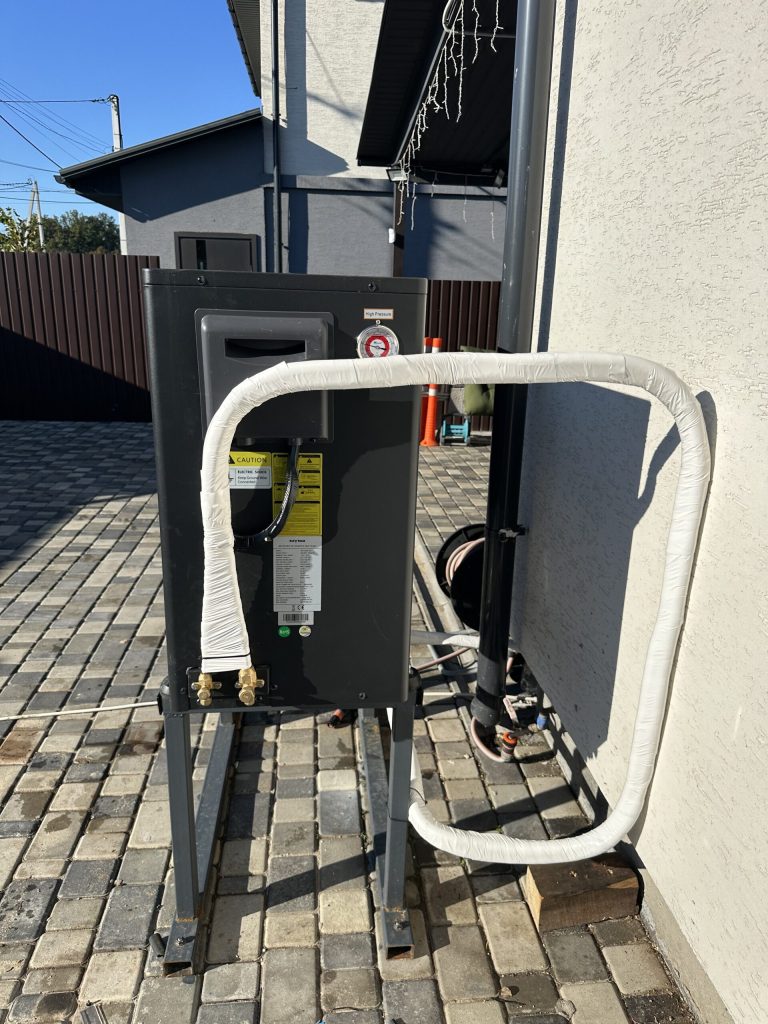

Фреонова магістраль прокладена через стіну та ізольована каучуковою стрічкою для захисту від зовнішніх пошкоджень..
Зовнішній блок важливо було встановити на свіжому повітрі, щоб зовнішній блок мав доступ до повітря, що забезпечувало б достатню вентиляцію та не заважало руху повітря через теплообмінник.
2. Монтаж гідромодуля RAY-15DS2-EVI
Після монтажу зовнішнього блоку важливим етапом є встановлення гідромодуля.
В даному випадку його встановили в максимальній близькості до електрокотла, через обмежене місце в котельні.
Важливо було встановити блок на міцні кронштейни, щоб забезпечити стійкість конструкції та монтажу всієї системи.
Фреонові труби підключені та ізольовані з урахуванням усіх параметрів для збереження цілісності труби.
3. Підключення буферної ємності
Буферна ємність забезпечує накопичення тепла, знижує частоту включення насоса та допомагає підтримувати стабільну температуру в системі.
Для цієї системи вирішено встановити буферну ємність Raymer IMP 60, якої буде цілком достатньо для акумуляції тепла та подачі в радіатори.

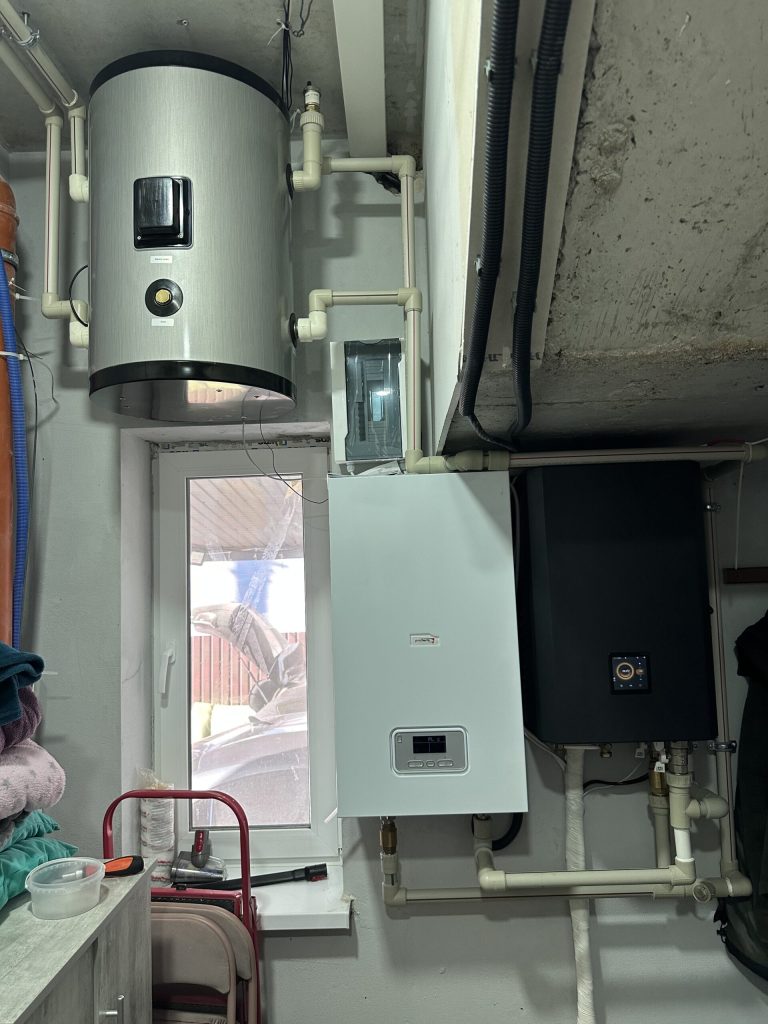

Так, як місця в котельні дуже мало, буферну ємність вирішено встановити над вікном так, щоб було зручно змонтувати з'єднання подачі теплоносія.
Акумулююча ємність виконує роль накопичувача теплоносія і у разі відключення теплового насоса зможе тримати тепло ще кілька годин.

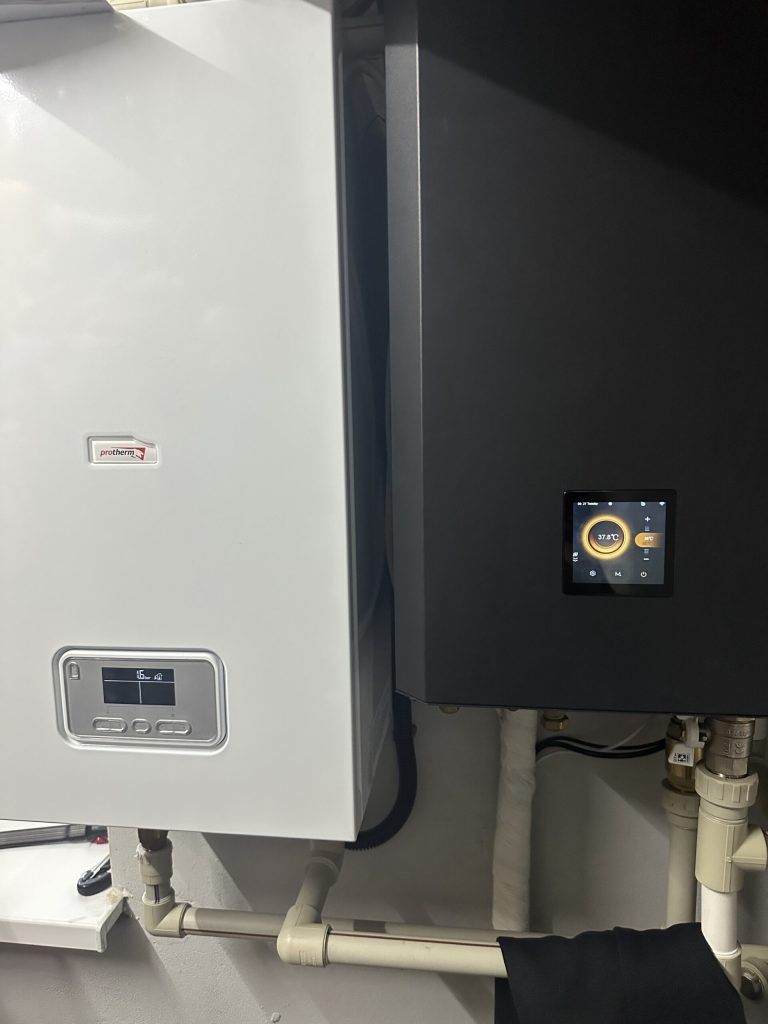

4. Налаштування контролера
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника та конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
На основі даних він регулює роботу компонентів теплового насоса для досягнення оптимальної ефективності та підтримання заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
Система контролює роботу теплового насоса щодо можливих аварійних ситуацій. У разі таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Контролер оснащений функцією пам'яті, яка дозволяє зберігати налаштування та параметри навіть у разі вимкнення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
Контролер керує роботою водяного насоса, вентилятора, електричних нагрівачів та клапанів. Залежно від режиму роботи (опалення, охолодження або підготовка гарячої води), він автоматично вмикає або вимикає ці компоненти, забезпечуючи оптимальну роботу системи.
Переваги теплового насоса Raymer RAY-13DS2-EVI нового покоління
Тепловий насос Raymer RAY-13DS2-EVI має потужність 13 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 120 кв.м. Він забезпечує значну економію електроенергії до 80% в порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 та позитивно впливає на довкілля.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільне та ефективний обігрів приміщення. Завдяки покращеній технології впорскування пару (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання у різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн у чорному кольорі, як результат новітніх розробок та досліджень у галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-13DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин в порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету..
Зручність такої функції полягає в тому, що навіть у поїздці, ви можете завчасно включити та налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
