Проектне завдання
На стадії будівництва храму в місті Яворів постало питання вибору оптимальної системи опалення. Будівля була споруджена з цегли, що забезпечує хорошу теплову інерційність , проте вимагає потужного та ефективного джерела тепла для комфортної підтримки температури в холодну пору року. Основними критеріями вибору стали: енергоефективність, ефективність роботи та здатність підтримувати стабільну температуру навіть у сильних морозах.
Для реалізації цього завдання було обрано сучасний тепловий насос Raymer Ray-32DS2-EVI (380V) — надійна та продуктивна модель, здатна забезпечити стабільне опалення на великих районах з мінімальними витратами на електроенергію.
Рішення
Для забезпечення ефективного та економічного нагрівання храму було обрано тепловий насос Raymer Ray-32DS2-EVI (380V), що ідеально підходить для великих кімнат з високими стелями та хорошою тепловою інерційністю стін. Ця модель працює за допомогою технології EVI (Enhanced Vapor Injection), що забезпечує стабільні показники навіть при низьких зовнішніх температурах до -30°C, що є критично важливим для храму у зимовий період .
Монтаж обладнання включав :
- Встановлення зовнішнього блоку на міцну металеву основу з віброопорами для зниження шуму та запобігання вібраціям .
- Підключення до системи опалення храму, що дозволяє рівномірно розподіляти тепло по всій кімнаті.
- Інтеграція з буферною ємністю для накопичення тепла та підвищення енергоефективності системи.
- Налаштування автоматизації для підтримки стабільної температури та оптимізації споживання енергії.
Завдяки сучасним технологіям, тепловий насос Raymer Ray-3DDS2-EVI може значно зменшити експлуатаційні витрати на опалення, забезпечуючи комфортні умов у храмі протягом року.

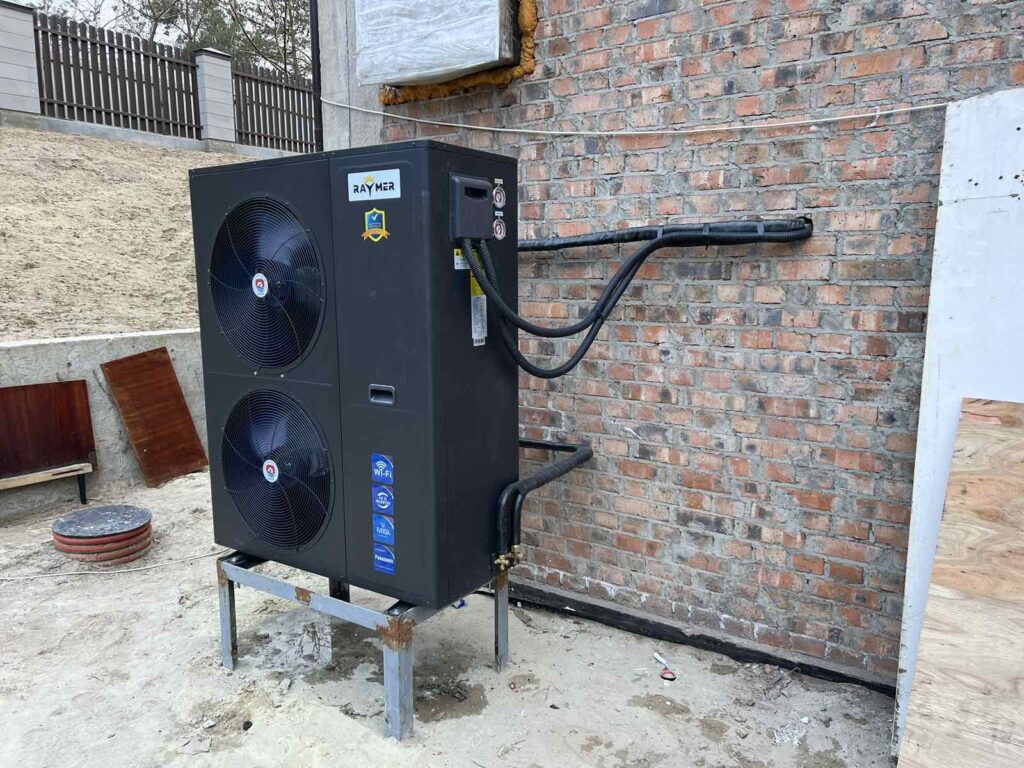

1. Встановлення зовнішньої одиниці теплового насоса Raymer Ray-32DS2-EVI (380V)
В процесі впровадження проекту організації опалення для храму в м. Яворів було виконано монтаж зовнішнього блоку теплового насоса Raymer RAY-32DS2-EVI
(380V).
Зовнішній блок був розміщений на відкритій ділянці біля стіни із червоної цегли, що забезпечує гарну вентиляцію та простоту обслуговування. Місце було обрано з урахуванням мінімізації впливу зовнішніх факторів, наприклад, вітер та снігопад, а також для зручного монтажу комунікацій.
Блок встановлюється на спеціально виготовленій металевій основі, що забезпечує надійну фіксацію та захист від корозії. Підставка піднята над рівнем землі, що мінімізує ризик затоплення в сезон дощів або під час танення снігу.
Для зниження рівня вібрації та шуму, під час роботи теплового насоса використано віброопори, які не тільки збільшує комфорт під час роботи, але й захищають вузли обладнання від додаткового зносу .
Усі комунікаційні трубопроводи надійно герметизовані та ізольовані спеціальною фольгованою ізоляцією для збереження тепла та захисту від промерзання у зимовий період. Труби проведені вздовж стіни з надійним кріпленням для запобігання ушкодженням при вітрових навантаженнях.
Підключення до теплоносія та живлення здійснюється відповідно до всіх вимог безпеки та рекомендацій виробника. Система налаштована для автоматичного роботи з можливістю управління параметрами віддалено.
Зовнішній блок Raymer Ray-32DS2-EVI встановлюється з урахуванням усіх будівельних та оперативних стандартів, що гарантує стабільну та ефективну роботу системи опалення храму навіть у найхолодніші періоди.

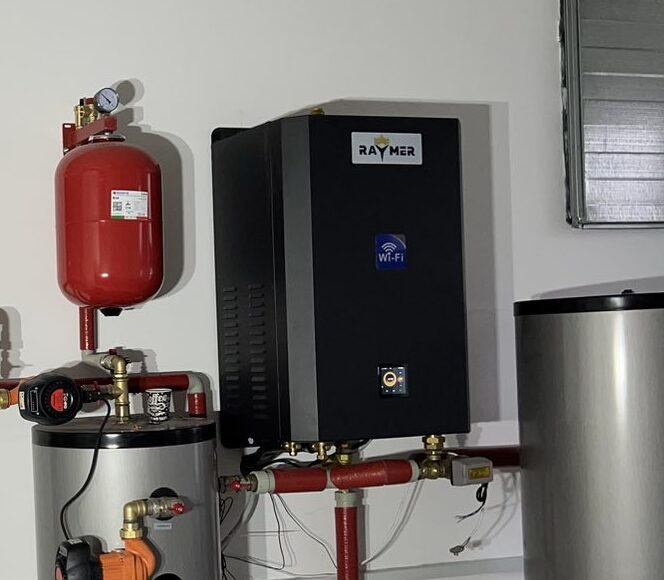

2. Монтаж гидромодуля Raymer
При впровадженні проекту для організації опалення для храму в м. Яворів було встановлено гідромодуль Raymer , який є ключовим елементом у забезпеченні стабільної циркуляції теплоносія у системі . Гідравлічний двигун виготовлений у компактному випадку, оснащений інтелектуальною системою керування, що дозволяє оптимізувати роботу теплового насоса Raymer RAY-32DS2-EVI (380V) для максимальної ефективності.
Підключення та монтажні роботи
Підключення гідромодуля виконано з використанням міцних металопластикових труб, які мають високоякісну теплоізоляцію. Це рішення мінімізує втрати тепла і забезпечує стабільний тиск у системі. На зображенні видно , що всі з'єднання виконані з використанням надійних фітингів , а також використання теплоізоляційних матеріалів, що гарантує безпечну та довговічну роботу.
Прокладання трубопроводів
Трубопроводи чітко розділені та фіксуються відповідно до норм проектування. Використані спеціальні тримачі для фіксації , що запобігають деформації та знижують вібраційне навантаження . Це дозволяє уникнути мікроушкоджень у майбутньому та забезпечує надійне функціонування гідравлічної частини. .
Циркуляційний насос та група безпеки
Гідромодуль має потужний циркуляційний насос Grundfos , що забезпечує рівномірний розподіл тепла по всій площі храму. На додаток, встановлено:
Розширювальний бак, що запобігає надмірному підвищенню тиску під час нагрівання теплоносія;
Група безпеки, включаючи запобіжний клапан, манометр і автоматичний відвідник повітря.
Ці компоненти відповідають за захист системи від зайвого тиску та видалення повітряної пробки під час запуску та роботи.
Інтелектуальне управління
Гідравлічний двигун оснащений панеллю управління з можливістю інтеграції в загальну систему автоматизації. Це дозволяє налаштувати режими роботи відповідно до потреб храму, заощадження енергетичних ресурсів та забезпечення максимального комфорту.
3. Монтаж бака ГВП Raymer DWHP 150
Для забезпечення потреб храму в гарячій воді було встановлено бак непрямого нагріву Raymer DWHP 150. Цей резервуар накопичує тепло, що виробляється тепловим насосом, і підтримує стабільний рівень опалення води для побутових потреб.
Особливості встановлення:
- Вертикальне розташування: Бак змонтований у технічному приміщенні поруч із буферною ємністю для зручного підключення до системи.
- Трубопровідне підключення : Вхід та вихід для гарячої води підключені до трубопроводів з багажника за допомогою сучасної герметичної арматури.
- Запобіжний клапан: На резервуар встановлюється захисний клапан, який захищає від зайвого тиску при нагріванні.
- Теплоізоляція: Конструкція резервуара передбачає наявність теплоізоляційного шару, що мінімізує втрати тепла і дозволяє тривалий час підтримувати температуру води.
4. Встановлення резервуару Raymer IMP 150
Для підвищення ефективності роботи системи та забезпечення стабільного теплопостачання у храмі було встановлено бак-накопичувач Raymer IMP 150. Цей елемент відіграє роль акумулятора теплової енергії, накопичення та тримання гарячої води, виробляється тепловим насосом Raymer RAY-32DS2-EVI (380V).
Особливості встановлення:
Розташування в технічному залі: Бак встановлений поруч із гідравлічним двигуном та іншими компонентами системи. Це забезпечує компактне розташування та зручність у підключенні до основного контуру.
Сильне кріплення: Установка виконана з використанням надійних анкерних болтів , що гарантують стійкість навіть при максимальному заповненні водою.
Підключення до системи: Вхід та вихід води підключені до магістральних трубопроводів з використанням термостійких фітингів . Це дозволяє забезпечити безперервний потік гарячої води без ризику витоків.
Теплоізоляція: Бак-накопичувач має шар високоякісної теплоізоляції, що мінімізує тепловтрати навіть за умов зниження температури у приміщенні .
Запобіжні клапани: На резервуар встановлюється захисний клапан, який автоматично скидає надлишковий тиск , запобігаючи аварійним ситуаціям.
Індикатори термометра та рівня води: Для зручності моніторингу температури та об'єму води надаються побудовані датчики.
Функціональні можливості танка Raymer IMP 150:
- Накопичення тепла: Бак здатний накопичити значну кількість гарячої води, що дозволяє використовувати його в періоди пікового навантаження, не враховуючи ще раз тепловий насос.
- Розподіл теплової енергії: Зі зменшенням потреби в нагріванні, надлишок тепла зберігається в резервуарі, а зі збільшенням — повертається в систему.
- Забезпечення стабільного водопостачання: Навіть у моменти інтенсивного використання гарячої води резервуар для зберігання підтримує задану температуру без відчутних коливань.
5. Взаємодія з тепловим насосом
Буферна ємність Raymer IMPOSOL 100 та бак ГВП Raymer DWHP 150 вони працюють у поєднанні з гідромодулем, забезпечуючи рівномірний розподіл тепла по всій системі опалення та стабільну подачу гарячої води . Завдяки цій конфігурації це можна досягти:
- Зменшення навантаження на тепловому насосі під час пікових витрат на тепло;
- Забезпечення гарячої води без втрати температури;
- Підтримка стабільного тиску в контурах отопления.
6. Встановлення стабілізаторів напруги в системі опалення храму
Для забезпечення безперебійної та безпечної роботи теплового насоса Raymer Ray-32DS2-EVI (380V), гідромодуля Raymer , а також бака-накопичувача Raymer IMP 100 і бойлера Raymer DWHP 150 у проекті було передбачено встановлення трьох стабілізаторів напруги Stabex vs-12kwa для кожної фази.
Стабілізатори компактно встановлені на стіні у вертикальному положенні для зручного доступу та обслуговування.
Кожен стабілізатор з'єднаний з фазою з маркуванням для полегшення діагностики у разі проблем.
Підключення за допомогою кабелів з високим провідним кабелем, що забезпечує мінімальні втрати при передачі струму. Щоб запобігти перевантаженню, у випадку з сильними стрибками напруги встановлюються автоматичні запобіжники відключення.
Переваги використання стабілізаторів Stabex VS-12KWA:
- Час реакції стабілізатора загальний 20 мс, що забезпечує миттєву корекцію напруги.
- До 98%, що мінімізує втрати електроенергії.
- Вихідна напруга стабілізується з відхиленням не більше ± 2%, що є критично важливим для інверторних компресорів та циркуляційних насосів.
- Захист та перевантаження короткого замикання.
Встановлення стабілізаторів напруги стало важливим компонентом у забезпеченні надійності та довговічності всієї системи опалення храму, мінімізуючи ризики виходу з ладу обладнання через нестабільність електромережі .
Особливості теплового насоса Raymer RAY-32DS1 EVI:
Економія електроенергії
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії в порівнянні з традиційними методами. Це відбувається завдяки використанню тепла з довкілля для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку та при цьому знижуючи електроспоживання.
Екологічна чистота
Особливу увагу слід приділити екологічній чистоті теплового насосу. Використання фреону R32 робить його екологічно безпечним варіантом . Зниження викидів CO2 допомагає у боротьбі зі зміною клімату та робить насос більш стійким до екологічних викликів.
Безшумна робота та комфорт:
- Тепловий насос Raymer має безшумну роботу, що дозволяє його використання у різних житлових приміщеннях, не порушуючи комфорту.
- Вбудована функція охолодження у стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
Інверторна технологія
Інверторна технологія теплового насосу дозволяє регулювати потужність насоса в залежності від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному та комфортному обігріві, а також у додатковій економії енергії.
Технологія EVI
Технологія EVI (Enhanced Vapor Injection) в тепловому насосі Raymer Ray-32DS1-EVI — це вдосконалена функція, яка підвищує ефективність та продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює за рахунок упорскування додаткової пари в процес стиснення, що дозволяє тепловому насосу підтримувати більш високий рівень ефективності навіть при роботі в холодніших кліматичних умовах.
У стандартному тепловому насосі при зниженні температури зовнішнього повітря, як правило, знижується. Однак при використанні технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та впорскування додаткової пари. В результаті підвищується теплова потужність та ефективність, що робить тепловий насос більш придатним для роботи у зимових умовах.
Віддалений доступ через Wi-Fi
Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом та моніторити його роботу за допомогою смартфона або комп'ютера з будь-якої точки, де є доступ до Інтернету.
Надійність та довговічність
Тепловий насос Raymer RAY-32DS1-EVI 380V 32 кВт спліт-система, відрізняється високою надійністю та довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання.
Досвід використання насоса підтверджується позитивними відгуками користувачів, які відзначають стабільність роботи та рівень комфорту, що забезпечується цим обладнанням.
Користь установки Raymer RAY-32DS1-EVI для замовника
Установка теплового насоса приносить замовнику низку важливих переваг:
Економія на енергоспоживання: Теплові насоси використовують мінімум електроенергії для перетворення тепла з повітря чи землі. Це дозволяє значно знизити витрати на опалення в порівнянні з традиційними електрокотлами або газовими котлами.
Комфорт у будь-яку пору року: Теплові насоси забезпечують як опалення взимку, так і охолодження влітку, дозволяючи підтримувати оптимальну температуру в будинку протягом усього року.
Екологічність: Теплові насоси працюють на основі відновлюваних джерел енергії, зменшуючи викиди CO2 та роблячи внесок у збереження навколишнього середовища.
Надійність та тривалий термін служби: Сучасні теплові насоси мають високу надійність та тривалий термін служби, забезпечуючи стабільну роботу системи опалення протягом багатьох років.
Автоматизація та легке управління: Сучасні теплові насоси обладнані інтелектуальними системами керування, включаючи можливість керування через смартфон, що дозволяє легко контролювати роботу системи з будь-якого місця.
Загалом, встановлення теплового насоса Raymer RAY-32DS1-EVI дає замовнику фінансові вигоди, комфорт та екологічні переваги.
