Завдання:
Перед власником новобудови в м. Києві постало завдання зробити систему опалення таким чином, щоб максимально мінімізувати витрати на комунальні послуги. Розглядали варіант опалення електрокотлом та газовим котлом, але порахувавши споживання та порівнявши енергоефективність, вирішили шукати альтернативні джерела опалення.
Рішення:
Враховуючи всі особливості спроектованої опалювальної системи, сумісність із теплою підлогою було прийнято рішення встановити тепловий насос Raymer RAY-15DS1-EVI, який здатний працювати за мінусових температур до -30°C, а також може забезпечувати гаряче водопостачання та охолодження влітку.
Цей тепловий насос відрізняється ще своєю енергоефективністю.: на 1 кВт споживаної електроенергії він віддає 4,82 кВт теплової енергії.
Гаряче водозабезпечення буде за допомогою баку непрямого нагріву Raymer DHWP 200, а також для більш ефективної акумуляції теплоносія в системі буде встановлений бак-накопичувач Raymer на 100 л.
Етапи встановлення обладнання
Після аналізу конструкції будинку, розташування суміжних комунікацій (вода, електрика, стічні води) було розроблено ретельний план встановлення теплового обладнання та обрано місце з відповідними вимогами для справної роботи теплового насоса та всіх допоміжних компонентів системи.

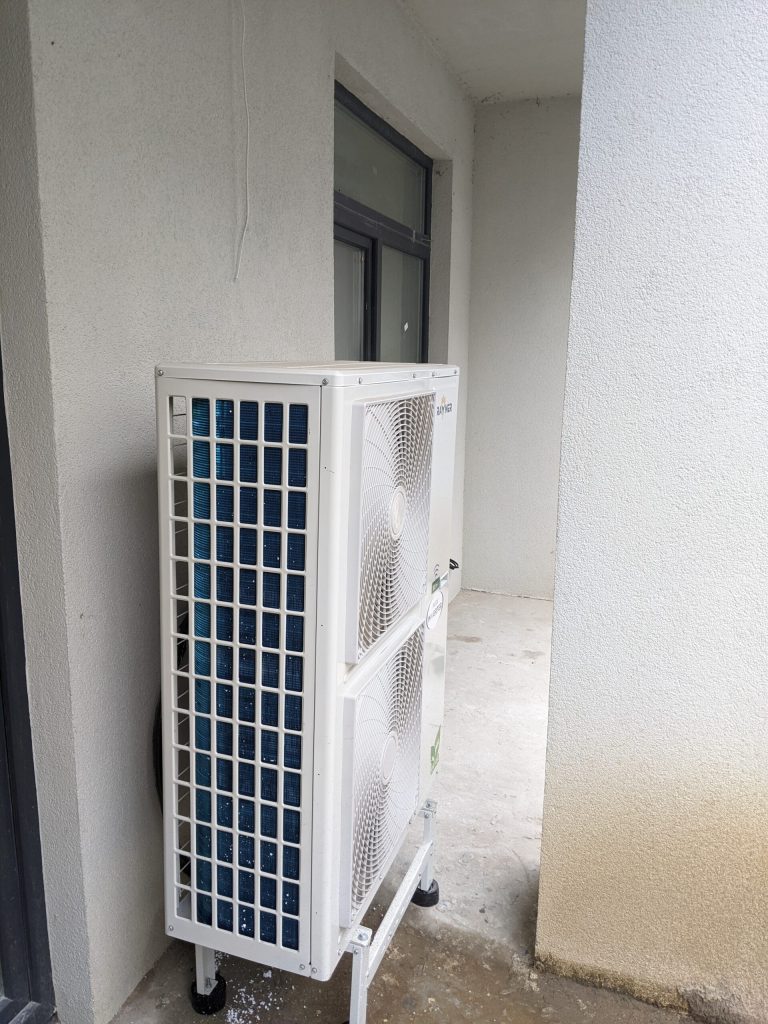

1. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса встановили на надійну основу з антивібраційними опорами, що забезпечують стабільність конструкції та знижують вібрації під час роботи. Місце для монтажу обрали з урахуванням зручності обслуговування та максимальної ефективності системи.
Завдяки високоякісному антикорозійному покриттю, не було потреби у додаткових захисних спорудах від впливу несприятливих погодних умов.
Розташування блоку за колоною дозволило зберегти естетичний вигляд будинку, забезпечивши при цьому достатню вентиляцію та доступ повітря для стабільної роботи теплового насоса.

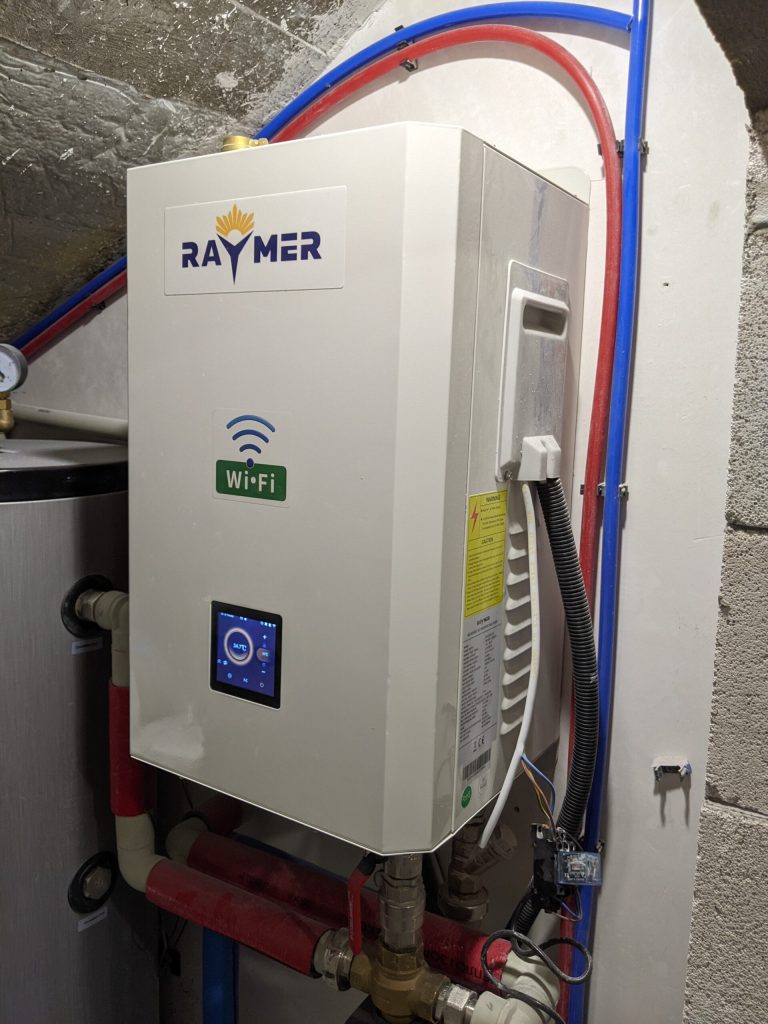

2. Встановлення внутрішнього блоку
Внутрішній блок встановлений на підготовлену поверхню за допомогою надійних кріплень, які витримували б вагу гідромодуля та з'єднань.
Розміщення враховано з технічними вимогами виробника до відстаней для вентиляції та доступу до компонентів для технічного обслуговування.
Гідромодуль підключений до бака непрямого нагріву та бака накопичувача через триходовий клапан, який розподіляє потоки теплоносія між баками, таким чином перемикаючи режими роботи ТН.
Фреонова магістраль підключена до гідромодуля з надійною ізоляцією, захищає труби від пошкоджень та витоку фреону.
3. Забезпечення гарячого водопостачання
Так, як тепловий насос RAY-15DS1 EVI має можливість підключення та керування ГВП, довго не роздумуючи, було прийнято рішення встановити бак непрямого нагріву Raymer DHWP 200, виготовлений з нержавіючої сталі та має тривалий термін служби. А 20-метровий змійовик усередині бойлера сприяє ефективній теплопередачі, забезпечуючи швидке нагрівання та постійну подачу гарячої води.

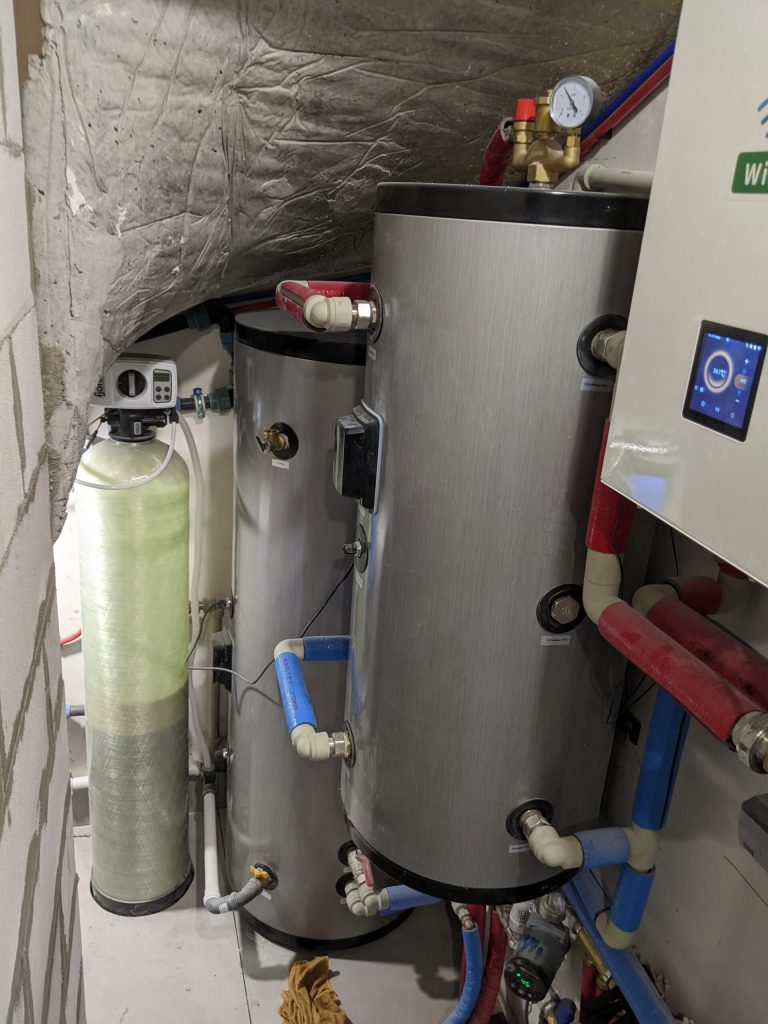

Бак ГВП був встановлений на підлогу за баком накопичувачем, щоб можна було компактно прокласти труби подачі води та мати доступ до їх обслуговування.
4. Встановлення бака накопичувача в систему теплої підлоги
Встановлення бака накопичувача було встановлено близько до гребінки теплої підлоги, щоб теплоносій безперебійно циркулював у системі теплої підлоги без втрати тепла.
Бак накопичувач встановлений для коректної роботи теплового насоса в режимі опалення, завдяки якому буде багато плюсів: функція розморожування — запас гарячої води, додаткова економія електроенергії у міжсезоння, осад із системи буде в баку, а не в теплообміннику, функція великої гідрострілки — насос не любить холодної зворотної циркуляції, для цього йому потрібен змішувач, функцію якого виконує бак накопичувач.
5. Додаткові компоненти системи
У системі теплового насоса Raymer RAY-15DS1 EVI важливу роль відіграють триходовий клапан та циркуляційний насос, забезпечуючи ефективну роботу опалення та гарячого водопостачання.
Триходовий клапан відповідає за автоматичне керування потоками теплоносія між різними контурами: опаленням та системою гарячого водопостачання (ГВП). Коли пріоритетом є нагрівання води у бойлері, клапан перемикає потік теплоносія до бойлера, що дозволяє максимально ефективно використовувати тепло для ГВП. Після досягнення необхідної температури у бойлері, клапан повертає теплоносій у опалювальну систему, підтримуючи комфортну температуру у будинку. Це забезпечує злагоджену роботу системи, дозволяючи автоматично перемикатися між режимами нагрівання приміщення та нагрівання води.
Циркуляційний насос забезпечує постійну циркуляцію теплоносія по всій системі. Він підтримує безперебійний рух теплоносія через теплообмінник теплового насоса та передає тепло до теплої підлоги. Завдяки безперервній роботі насоса, система рівномірно розподіляє тепло у всіх приміщеннях будинку, підтримуючи стабільну температуру та максимальну ефективність теплопостачання.
Обидва компоненти, триходовий клапан та циркуляційний насос, забезпечують оптимальну роботу системи опалення. Вони не лише автоматизують процес перемикання між режимами, але й підтримують постійну та рівномірну подачу тепла, що підвищує загальну енергоефективність та комфорт користування системою теплового насоса.
6. Налаштування контролера
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника та конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
Контролер аналізує отримані дані визначення поточного стану системи. На основі цих даних він регулює роботу компонентів теплового насоса для досягнення оптимальної ефективності та підтримання заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
Система контролює роботу теплового насоса щодо можливих аварійних ситуацій. У разі таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Особливості теплового насоса Raymer RAY-15DS1 EVI:
Економія електроенергії
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії в порівнянні з традиційними методами. Це відбувається завдяки використанню тепла з довкілля для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку та при цьому знижуючи електроспоживання.
Екологічна чистота
Особливу увагу слід приділити екологічній чистоті теплового насосу. Використання фреону R410a робить його екологічно безпечним варіантом. Зниження викидів CO2 допомагає у боротьбі зі зміною клімату та робить насос більш стійким до екологічних викликів.
Безшумна робота та комфорт:
- Тепловий насос Raymer має безшумну роботу, що дозволяє його використання у різних житлових приміщеннях, не порушуючи комфорту.
- Вбудована функція охолодження у стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
Інверторна технологія
Інверторна технологія теплового насосу дозволяє регулювати потужність насоса в залежності від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному та комфортному обігріві, а також у додатковій економії енергії.
Технологія EVI
Технологія EVI (Enhanced Vapor Injection) у тепловому насосі Raymer RAY-15DS1-EVI — це вдосконалена функція, яка підвищує ефективність та продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює за рахунок упорскування додаткової пари в процес стиснення, що дозволяє тепловому насосу підтримувати більш високий рівень ефективності навіть при роботі в холодніших кліматичних умовах.
У стандартному тепловому насосі при зниженні температури зовнішнього повітря, як правило, знижується. Однак при використанні технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та впорскування додаткової пари. В результаті підвищується теплова потужність та ефективність, що робить тепловий насос більш придатним для роботи у зимових умовах.
Віддалений доступ через Wi-Fi
Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом та моніторити його роботу за допомогою смартфона або комп'ютера з будь-якої точки, де є доступ до Інтернету.
Надійність та довговічність
Тепловий насос Raymer RAY-15DS1-EVI 380V 15 кВт спліт-система, відрізняється високою надійністю та довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання.
Досвід використання насоса підтверджується позитивними відгуками користувачів, які відзначають стабільність роботи та рівень комфорту, що забезпечується цим обладнанням.
Користь установки Raymer RAY-15DS1-EVI для замовника
Установка теплового насоса приносить замовнику низку важливих переваг:
Економія на енергоспоживання: Теплові насоси використовують мінімум електроенергії для перетворення тепла з повітря чи землі. Це дозволяє значно знизити витрати на опалення в порівнянні з традиційними електрокотлами або газовими котлами.
Комфорт у будь-яку пору року: Теплові насоси забезпечують як опалення взимку, так і охолодження влітку, дозволяючи підтримувати оптимальну температуру в будинку протягом усього року.
Екологічність: Теплові насоси працюють на основі відновлюваних джерел енергії, зменшуючи викиди CO2 та роблячи внесок у збереження навколишнього середовища.
Надійність та тривалий термін служби: Сучасні теплові насоси мають високу надійність та тривалий термін служби, забезпечуючи стабільну роботу системи опалення протягом багатьох років.
Автоматизація та легке управління: Сучасні теплові насоси обладнані інтелектуальними системами керування, включаючи можливість керування через смартфон, що дозволяє легко контролювати роботу системи з будь-якого місця.
Загалом, встановлення теплового насоса Raymer RAY-15DS1-EVI дає замовнику фінансові вигоди., комфорт та екологічні переваги.
