Проектне завдання:
Завданням проекту було замінити існуючу систему опалення на більш економічну для триповерхового будинку 150 кв.м. Раніше будинок опалювався за рахунок електрокотла, але опалення такої площі стало надто дорогим, тому власник почав шукати альтернативні джерела опалення з такою ж потужністю, але зі зменшеним споживанням електроенергії.
Рішення:
Переглянувши дані власника про ізоляцію будинку, розв’язку радіаторів на всіх поверхах, об’єм теплоносія в системі та погодні умови місцевості було прийнято рішення встановити тепловий насос Raymer RAY-18DS2-EVI на 18 кВт, який цілком здатний покрити потребу в опаленні заданої ділянки, а також може забезпечити водопостачання гарячої води та, за необхідності, охолодження влітку. Прорахувавши витрати, які будуть супроводжуватись при використанні теплового насосу, виявлено, що тепловий насос окупиться за 4-5 років, та буде в 4 рази економічнішим за електрокотел.
Також, паралельно вирішено встановити бак непрямого нагріву Raymer DHWP 200L для гарячого водопостачання, об’єму якого вистачить для забезпечення господарських потреб сім’ї.

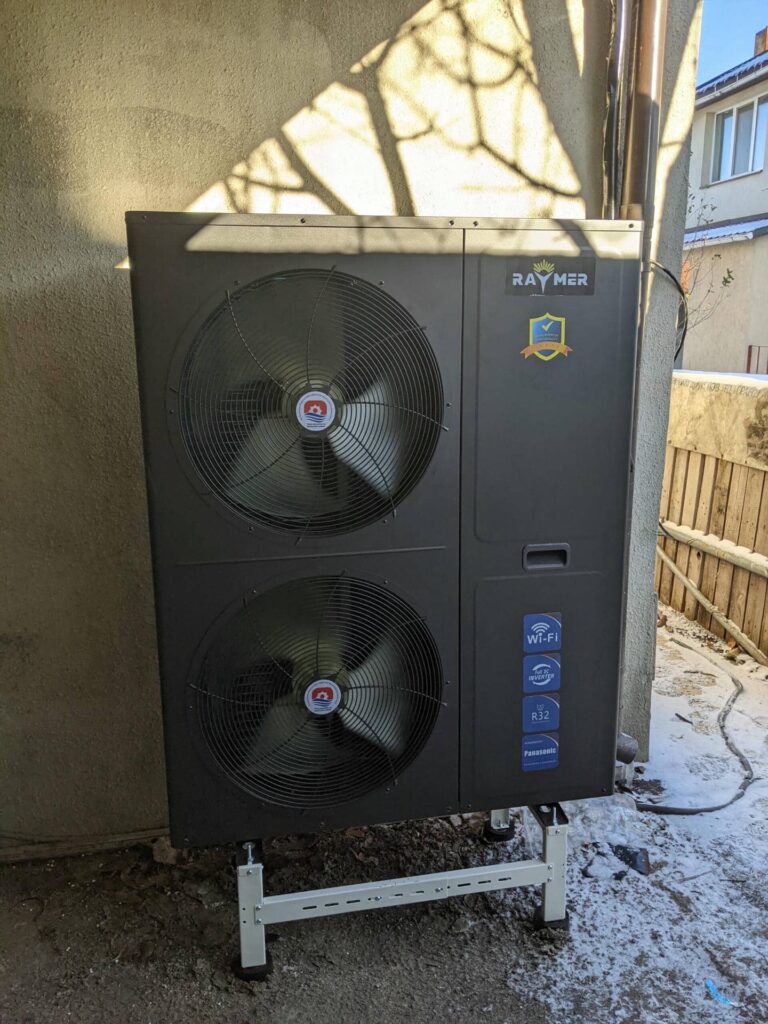

1. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса встановлено зі всіма необхідними умовами для його ефективної роботи,, які були повністю враховані.
Блок розташований на відкритому повітрі, що забезпечує безперешкодний доступ до стабільної передачі тепла. Під час вибору місця установки особливу увагу приділили вентиляції, що є критичним для ефективної роботи системи. Також було виключено будь-які можливі перешкоди для руху повітря через теплообмінник, щоб уникнути зниження продуктивності.
Для надійності конструкції блок змонтовано на сталевому каркасі, який забезпечує міцну основу, здатну витримати вагу обладнання без ризику перекосів чи пошкоджень. Антивібраційні опори, використані під час монтажу, зменшити шум та вібрацію під час роботи. Це рішення не тільки додає комфорту для використання, але також продовжує термін служби теплового насоса, знижуючи навантаження на ключові компоненти, наприклад, компресор і вентилятор.
Результатом є надійна та безшумна робота зовнішнього блоку, що гарантує стабільний клімат у приміщенні.

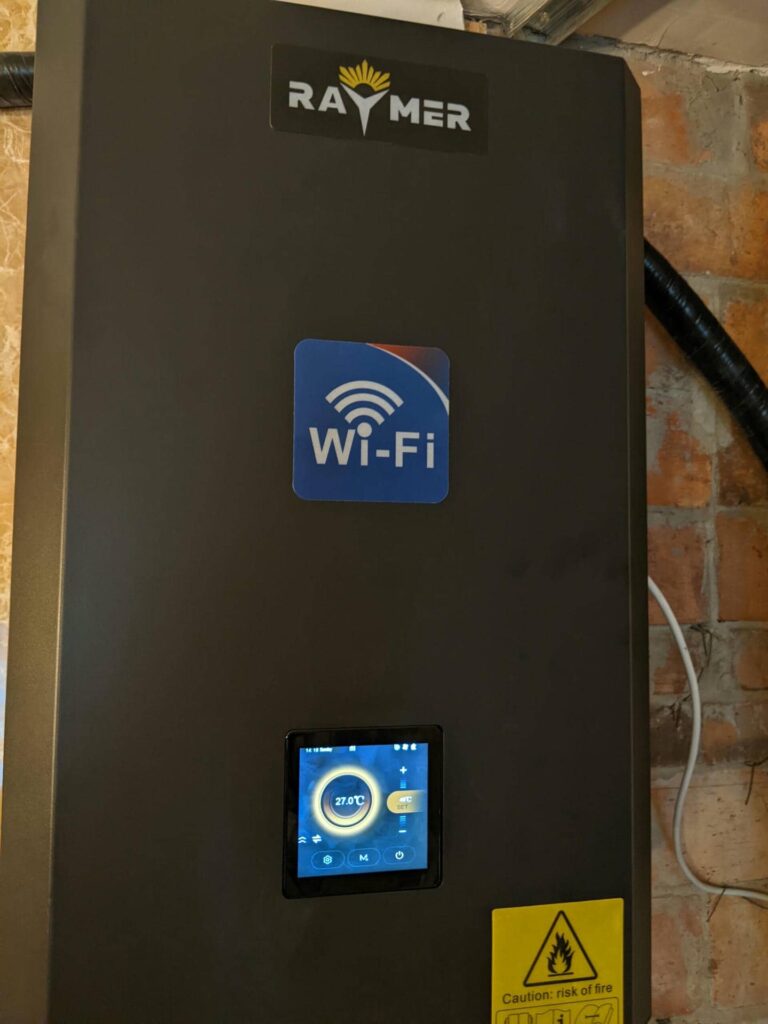

2. Встановлення внутрішнього блоку
Гідромодуль теплового насоса було встановлено всередині приміщення відповідно до технічних вимог системи. Для цього ми вибрали окреме місце, що забезпечує легкий доступ для технічного обслуговування обладнання та дозволяє оптимально організовувати простір.
Монтаж гідромодуля здійснено на рівній та міцній поверхні для запобігання можливим коливанням чи перекосам під час роботи. Всі підключення до системи опалення, гарячого водопостачання та самого теплового насоса виконані з використанням надійних з’єднань та якісних матеріалів, що гарантує герметичність і тривалий термін експлуатації.
Особливу увагу приділили ізоляції фреонової магастралі для мінімізації теплових втрат і захисту системи від можливого конденсату. Гідромодуль під’єднали до баків непрямого нагріву та баку-накопичувача, електричної мережі згідно з інструкцією, а також перевірили правильність роботи всіх датчиків та автоматики.
Після завершення монтажу було проведено тестування системи, що підтвердило коректну роботу гідромодуля у зв’язці з тепловим насосом та іншими елементами системи. Завдяки чітко спланованому встановленню обладнання забезпечено ефективне постачання тепла, гарячої води та підтримку заданих параметрів клімату у будинку.
3. Забезпечення гарячого водопостачання
Оскільки тепловий насос RAY-18DS2 EVI підтримує функцію підключення та керування гарячим водопостачанням, рішення встановити бак непрямого нагріву Raymer DHWP 200 стало очевидним вибором. Цей бак, виготовлений з нержавіючої сталі, має тривалий термін служби, а його 20-метровий змійовик забезпечує високу ефективність теплопередачі, що дозволяє швидко нагрівати воду та гарантувати його постійну присутність.
Монтаж бака здійснили на спеціально підготовлену рівну основу, що забезпечує його стабільність та захищає від вібрацій. Бак було підключено до системи за допомогою якісних ізоляційних трубопроводів, що мінімізують тепловтрати. Розмістили його на підлозі поруч з баком-накопичувачем, завдяки чому вдалося компактно організувати всі комунікації та забезпечити легкий доступ для обслуговування.
Особливу увагу приділили герметичності з’єднань і налаштуванню системи, що дозволило гарантувати безпечну та надійну роботу всього комплексу.
4. Встановлення бака-накопичувача
Бак-накопичувач було встановлено поруч із гідромодулем та баком непрямого нагріву, щоб забезпечити безперебійну циркуляцію теплоносія з мінімальними тепловтратами. Таке розташування дозволяє ефективно підтримувати оптимальну температуру в системі опалення та збільшує загальну продуктивність теплового насоса.
Основною метою встановлення баку-накопичувача є забезпечення коректної роботи теплового насоса в режимі опалення, що приносить значні переваги. Серед ключових функцій:
- Запас гарячої води для функції відтаювання, що дозволяє насосу працювати стабільніше навіть при низьких температурах.
- Додаткова економія електроенергії в міжсезоння, оскільки бак допомагає оптимізувати споживання енергії.
- Захист теплообмінника від осаду, адже всі забруднення осідають у баку, а не в самому теплообміннику.
- Роль великої гідрострілки, що виключає потребу в змішувачі, компенсуючи перепади температури між подачею і зворотною циркуляцією, що є критичним для ефективної роботи насоса.
Монтаж баку-накопичувача здійснили на рівну міцну основу. Для підключення використали спеціалізовані ізольовані труби, які мінімізують тепловтрати й забезпечують герметичність системи. Додатково було встановлено запірну арматуру для зручності технічного обслуговування бака та відведення повітря з системи.
Окремо було передбачено захист від вібрацій та шуму, щоб уникнути додаткових навантажень на гідромодуль і теплообмінник. Таке ретельно продумане встановлення баку-накопичувача гарантує довговічність системи та її стабільну роботу навіть за високих навантажень.
5. Додаткові компоненти системи
У системі теплового насоса Raymer RAY-18DS2-EVI важливу роль відіграють триходовий клапан та циркуляційний насос, забезпечуючи ефективну роботу опалення та гарячого водопостачання.
Триходовий клапан відповідає за автоматичне керування потоками теплоносія між різними контурами: опаленням та системою гарячого водопостачання (ГВП). Коли пріоритетом є нагрівання води у бойлері, клапан перемикає потік теплоносія до бойлера, що дозволяє максимально ефективно використовувати тепло для ГВП. Після досягнення необхідної температури у бойлері, клапан повертає теплоносій у опалювальну систему, підтримуючи комфортну температуру у будинку. Це забезпечує злагоджену роботу системи, дозволяючи автоматично перемикатися між режимами нагрівання приміщення та нагрівання води.
Циркуляційний насос забезпечує постійну циркуляцію теплоносія по всій системі. Він підтримує безперебійний рух теплоносія через теплообмінник теплового насоса та передає тепло до теплої підлоги. Завдяки безперервній роботі насоса, система рівномірно розподіляє тепло у всіх приміщеннях будинку, підтримуючи стабільну температуру та максимальну ефективність теплопостачання.
Обидва компоненти, триходовий клапан та циркуляційний насос, забезпечують оптимальну роботу системи опалення. Вони не лише автоматизують процес перемикання між режимами, але й підтримують постійну та рівномірну подачу тепла, що підвищує загальну енергоефективність та комфорт користування системою теплового насоса.
Переваги Raymer Ray-18DS2-EVI нового покоління
Тепловий насос Raymer Ray-18DS2-EVI має потужність 18 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв.м. Він забезпечує значну економію електроенергії до 80% в порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 та позитивно впливає на довкілля.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільне та ефективний обігрів приміщення. Завдяки покращеній технології впорскування пару (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання у різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн у чорному кольорі, як результат новітніх розробок та досліджень у галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-18DS2-EVI найкращим вибором серед інших систем опалення.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин в порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету..
Зручність такої функції полягає в тому, що навіть у поїздці, ви можете завчасно включити та налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
