Встановлення теплового насоса Raymer Ray-18DS2-EVI для будинку 200 м²
Сучасні технології опалення можуть значно зменшити витрати на енергію та зробити ваш будинок більш комфортним та автономним. У цьому проекті наша команда зіткнулася з завданням перетворення старої системи опалення, яка працювала виключно на електричному котлі, на більш економічну та ефективну .
Початкові умови
Будинок із загальною площею 200 м² нагрівали електричним котлом. Цей варіант мав значні недоліки: високе споживання енергії та залежність від тарифів на електроенергію. Власники шукали рішення, що зменшить витрати та забезпечить стабільне тепло навіть у сильних морозах.
Обране рішення
Для цього об'єкта був обраний тепловий насос Raymer Ray-18DS2-EVI, типу спліт-система . Потужність у 18 кВт в ідеалі відповідає потребам будинку такого розміру, забезпечуючи надійне опалення в зимовий період та можливість роботи в режимі охолодження влітку .
Системні компоненти
Оскільки система повинна працювати не лише для опалення, але також для водопостачання гарячої води, додатково встановлено:
- Бойлер ГВП Raymer DHWP 200 L) - найкращий варіант для сім'ї, що забезпечує постійну присутність гарячої води.
- Накопичувальний бак Raymer IMP 60 L) - використовується для стабілізації роботи системи та підтримки необхідної енергопостачання.
Етапи установки
1. Монтаж зовнішнього блоку теплового насосу
Зовнішній блок теплового насоса Raymer Ray-18DS2-EVI був встановлений на міцну металеву підставку біля в'їзду до гаража . Це місце було обрано з урахуванням зручності обслуговування та мінімального впливу на комфорт мешканців. Оскільки обладнання працює тихо, навіть за близького розташування до житлових кімнат воно не створює шумового дискомфорту .
Усі технічні вимоги були враховані під час встановлення:
- Віброізоляція — під зовнішній блок встановлені спеціальні вібропоглинаючі опори , які мінімізують передачу вібрацій на металеву підставку та ґрунт .
- Відстань до стін та перешкод — дотримані рекомендовані зазори з боків та ззаду блоку для забезпечення вільної циркуляції повітря . Це гарантує ефективну роботу навіть у режимах пікового навантаження.
- Організація відводу конденсату — передбачено відведення конденсату , щоб уникнути обмерзання та накопичення води під обладнанням взимку.
- Фреонова магістраль - довжина приблизно 10 метрів, покладено вздовж стелі гаража. Усі з'єднання були здійснені відповідно до технології, із застосуванням якісної теплоізоляції для збереження енергоефективності системи .
Таким чином, зовнішній блок був встановлений максимально грамотно — з урахуванням надійності, довговічністі та простоти використання. Це дозволяє власникам отримувати стабільну роботу теплового насоса в будь -який сезон без ризику втрати ефективності.
2. Монтаж внутрішнього блоку теплового насоса та гідравлічних компонентів

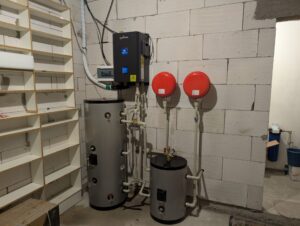

Внутрішній блок теплового насоса Raymer Ray-18DS2-EVI був поміщений у гараж на задній стінці, де також встановлюються буферні резервуари та резервуар з гарячою водою. Це рішення було прийнято з урахуванням обмеженого простору в існуючій котельній кімнаті, де раніше було лише електричне котел.
Оскільки котельня має дуже маленьку площу , розміщення всіх необхідних системних компонентів там ускладнює обслуговування обладнання в майбутньому. Тому найкращим варіантом було передача основних вузлів до гаража.
Це забезпечує:
- Зручність доступу - тепер до кожного елемента (гідромодулю , буферним ємностям, баку ГВП , насосним групам ) є простий та безпечний підхід для обслуговування .
- Раціональне використання простору - гараж дозволив розмістити обладнання логічно, що спрощує розведення трубопроводів та кабелів .
- Безпека та точність – обладнання встановлено вздовж стіни , всі підключення виконані в захисних коробах та ізоляції.
Встановлення в гаражі дозволено інтегрувати всі гідравлічні елементи системи одразу:
- Буферна ємність на 60 літрів для стабілізації роботи теплового насоса.
- Бак ГВП на 200 літрів для приготування гарячої води .
- Гідравлічні розведення , які підключають систему до опалення будинку .
Це місце не тільки зробило систему більш доступною для обслуговування, але також гарантує його стабільну роботу протягом багатьох років.
3. Монтаж гідромодуля теплового насосу Raymer
Тепловий насос Raymer Ray-18DS2-EVI був встановлений безпосередньо в гаражі поруч із буферними контейнерами та баком ГВП. Ця композиція дозволяє йому зручно інтегрувати в гідравлічний ланцюг системи та забезпечує легкий доступ для обслуговування..
Гідромодуль виконує ключову функцію — він відповідає за циркуляцію теплоносія між зовнішнім блоком , буферні резервуари та система опалення будинку. Для цього було виконано :
- Підключення до зовнішнього блоку через фреонову трасу завдовжки близько 10 м, який проходить уздовж стелі гаража.
- Гідравлічне підключення до буферної ємності на 60 літрів, що стабілізує експлуатацію теплового насоса і захищає систему від частих запусків.
- Підключення баку ГВП DHW 200 літрів через триходовий клапан . Це дозволяє системі автоматично перемикатися між нагріванням та нагріванням гарячої води.
Інтеграція розширювального бака , що захищає систему від падіння тиску та забезпечує стабільність роботи.
Електричне підключення кабелем для прямого нагрівання бака ГВП від мережі в разі потреби .
Гідравлічний модуль встановлений на зручній висоті для обслуговування, усі з'єднання здійснюються за допомогою теплоізоляції та захисних матеріалів. Це дозволяє системі залишатися енергоефективною та забезпечити її довголіття.
4. Підключення баків у системі
У системі використано два основні баки — це бойлер гарячого водопостачання об'ємом 200 літри та буферна ємність на 60 літрів.
Котел підключений до гідравлічного модуля через тристоронній клапан, який автоматично перемикає тепловий насос між нагріваннями та нагріванням води. Котел приносять до котла для постачання холодної води та вибору гарячого, а також передбачає можливість підключення додаткового електричного обігрівача.
Буферна ємність виконує роль стабілізатора , вирівнює роботу теплового насоса і зменшує кількість його вмикань/вимикань. Саме через неї проходить теплоносій перед подачею до системи опалення. На буфері встановлюється група безпеки, автоматичний повітровідвідник та запобіжний клапан .
Окремо змонтовано два розширювальні баки, зафіксовано на стіні. Один з них несе відповідальність за компенсацію теплового розширення в нагріванні, другий - у схемі гарячої води. Завдяки цьому система підтримує стабільний тиск і забезпечує надійний захист обладнання від гідравлічних дощок та перевантаження.
5. Інтеграція в існуючу систему опалення

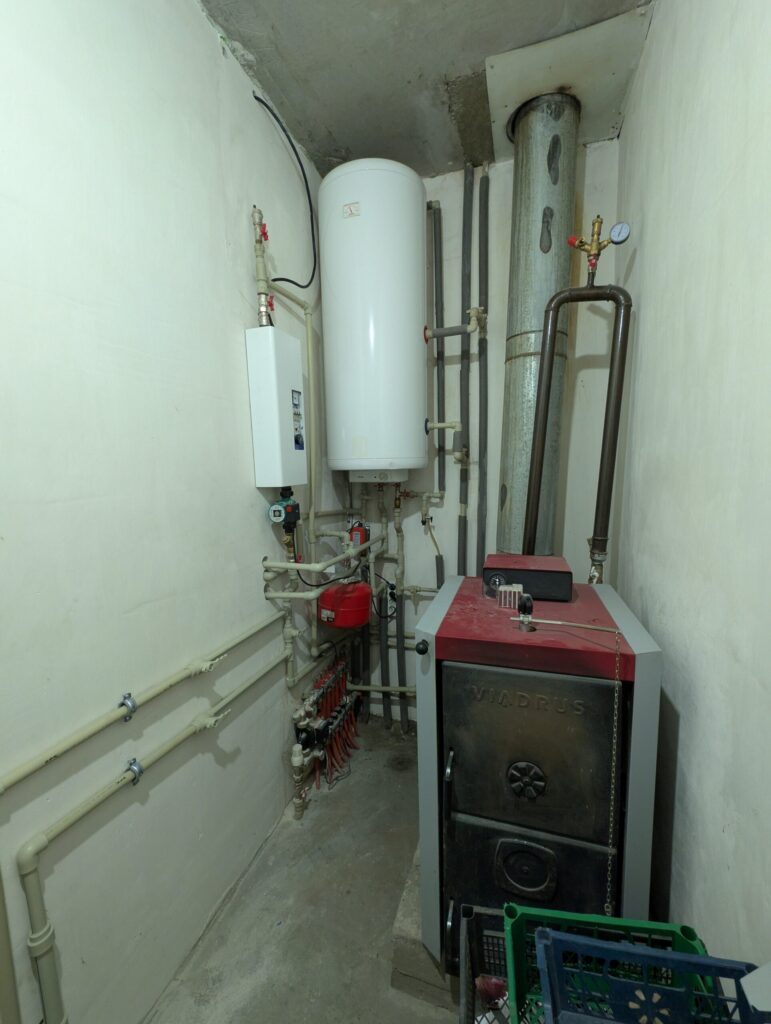

Встановлена система теплового насоса органічно інтегрована в існуючу схему опалення будинку. Раніше опалення працювало на основі електричного та твердопаливного котлів, і вони залишилися як резервні джерела тепла. Тепловий насос підключений таким чином:, щоб зберегти гнучкість та забезпечити максимально ефективну роботу всієї системи .
Циркуляційний насос електричного котла залишається в експлуатації, який подає теплоносій на другий поверх . Він працює через вимкнений електричний котел , що дозволяє уникнути перебудови трубопроводів . Для першого поверху система опалення побудована на основі теплої підлоги , тому новий тепловий насос одночасно забезпечує подачу теплоносія на дві гілки — радіаторну для другого поверху та контур теплої підлоги для першого.
Завдяки цій інтеграції тепловий насос став основним джерелом тепла, тоді як електричний та твердопаливний котли можуть підключатися до роботи у разі підвищених навантажень , надзвичайні ситуації або на прохання власників. Це створює багаторівневу систему опалення з високою надійністю, гнучкість та економічна ефективність.
Переваги інтегрованої системи опалення для замовника
Для замовника така система має кілька важливих переваг..
Перш за все - ефективність: тепловий насос споживає значно менше електроенергії порівняно з електричним котлом, у той же час забезпечує стабільне та комфортне опалення. Завдяки інтеграції з існуючими джерелами тепла, власник отримує універсальну та надійну систему: у випадку сильних морозів або аварії завжди можна підключити тверде паливо або електричне котел.
Ще одна важлива перевага - комфорт та гнучкість. Система розподіляє тепло на дві гілки: підігріті підлоги на першому поверсі та радіатори на другому. Це дозволяє підтримувати окремий мікроклімат у кожній зоні будинку без додаткових модифікацій..
Власник також отримує енергетичну незалежність та захист від зростаючих тарифів: за бажанням система може бути легко інтегрована з сонячними батареями, що ще більше зменшить витрати.
І нарешті, важлива перевага - довговічність та надійність. Тепловий насос автоматично працює, не вимагає постійного контролю, і резервувати джерела тепла надають впевненість, що будинок завжди буде теплим, незалежно від умов.
