Завдання
Для нового будинку площею близько 100 м² замовник шукав сучасне та економічне рішення для опалення й охолодження. Основні вимоги – ефективність, компактність обладнання через обмежений простір у котельні та можливість забезпечення будинку гарячою водою. Також важливою була універсальність системи: щоб вона могла працювати не лише на опалення взимку, а й на охолодження влітку.
Рішення
Під керівництвом наших інженерів було змонтовано тепловий насос Raymer RAY-10MN потужністю 10 кВт, що ідеально підходить для будинків до 100 м². Через обмежене місце у котельні застосували гібридне рішення – бак Raymer 245 L непрямого нагріву DHW180L + буфер 65 L із нержавіючої сталі, який одночасно забезпечує ГВП та стабілізує роботу системи опалення. Для рівномірного розподілу тепла та функції кондиціонування встановили фанкойли Daikin FWT02GT, які дозволяють комфортно користуватись системою цілий рік.
1. Перший етап – монтаж зовнішнього блоку

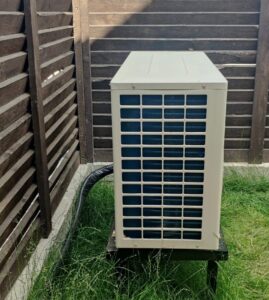

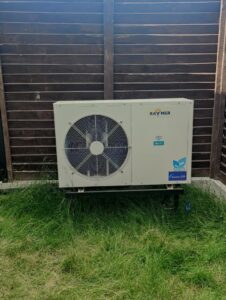

Першим кроком стало встановлення зовнішнього блоку теплового насоса Raymer RAY-10MN. Його розмістили на подвір’ї, у зручному місці, що забезпечує безперешкодний доступ для подальшого обслуговування та достатню циркуляцію повітря навколо теплообмінника. Під час вибору місця монтажу враховувалося розташування існуючих комунікацій, відстань до будинку, напрямок руху повітря та можливість відведення конденсату, який утворюється під час роботи теплового насоса.
Особливістю цього етапу була довжина фреонової траси — близько 7 метрів. Для збереження естетичного вигляду подвір’я та захисту комунікацій від механічних пошкоджень трасу було акуратно прокладено під землею. Трубопроводи додатково заізольовані, що дозволяє мінімізувати тепловтрати та захистити комунікації від впливу зовнішнього середовища. Такий спосіб монтажу дозволив зберегти вільний простір на подвір’ї та зробити всю систему максимально акуратною.
Під час встановлення зовнішнього блоку також важливо забезпечити його правильне положення та надійну фіксацію. Обладнання встановлюється з урахуванням необхідного технологічного зазору для забору та викиду повітря. Це особливо важливо для стабільної роботи теплового насоса в холодну пору року, коли на теплообміннику може утворюватися іній і система періодично переходить у режим автоматичного розморожування.
Важливо відзначити, що в даному випадку використовується моноблочна система. Це означає, що всі ключові елементи — компресор, теплообмінник, автоматика та холодильний контур — знаходяться в одному корпусі зовнішнього блоку. Завдяки цьому всередину будинку не потрібно заводити фреонову магістраль, а підключення між тепловим насосом і системою опалення виконується по водяних комунікаціях.
Такий формат обладнання значно спрощує монтаж і дозволяє компактно організувати систему опалення всередині технічного приміщення. Крім того, відсутність фреонових з’єднань у житловій частині будинку робить систему зручною з точки зору подальшого технічного обслуговування. У результаті зовнішній блок Raymer RAY-10MN встановлений таким чином, щоб забезпечити стабільну роботу теплового насоса, зручний доступ до обладнання та максимально охайний вигляд усієї системи.
2. Встановлення комбінованого бака Raymer Hybrid 245 L (DHW 180 L + Buffer 65 L)
У даному проєкті для котельні з обмеженим простором було прийнято рішення використати комбінований бак Raymer Hybrid 245 L. Його конструкція поєднує два важливі елементи системи опалення та гарячого водопостачання в одному корпусі: бойлер для підготовки гарячої води об’ємом 180 літрів та буферну ємність на 65 літрів. Таке рішення дозволило раціонально використати доступний простір у котельні та водночас забезпечити всі необхідні функції для комфортної експлуатації будинку.
Бак для гарячого водопостачання (DHW) – 180 літрів.
Об’єм 180 літрів забезпечує стабільний запас гарячої води для побутових потреб сім’ї з 3–5 осіб. Накопичена вода може використовуватися одночасно в декількох точках водорозбору — для душу, ванної кімнати, кухні та інших потреб. Тепловий насос нагріває воду до заданої температури, після чого бак підтримує її в готовому для використання стані. Це дозволяє забезпечити комфортне гаряче водопостачання без необхідності встановлення окремого великого бойлера.
Буферна ємність – 65 літрів.
Буферна частина бака виконує функцію гідравлічного стабілізатора системи опалення. Вона створює додатковий об’єм теплоносія та допомагає тепловому насосу працювати більш стабільно, особливо в періоди, коли потреба будинку в теплі змінюється. Накопичення частини теплової енергії дозволяє зменшити кількість короткочасних запусків і зупинок компресора, що позитивно впливає на режим його роботи та ресурс обладнання.
Особливості монтажу
Через обмежений простір у котельні використання окремого бойлера для ГВП та окремої буферної ємності було б складним і зайняло б значно більше корисної площі. Саме тому комбінований Raymer Hybrid 245 L став оптимальним рішенням для цього проєкту. Один корпус замінює одразу два окремі баки, дозволяючи компактно організувати котельню та залишити достатньо місця для іншого обладнання, трубопроводів і проведення сервісних робіт.
Під час монтажу особливу увагу приділили правильному розташуванню бака та зручності доступу до його основних підключень. Це важливо не лише на етапі встановлення, а й під час подальшого обслуговування системи. Підведення трубопроводів виконане таким чином, щоб мінімізувати зайві перетини комунікацій та забезпечити акуратний вигляд котельні.
Підключення бака виконане з урахуванням двох основних контурів: контуру гарячого водопостачання та контуру опалення з буферною ємністю. Така схема дозволяє тепловому насосу одночасно працювати як джерело теплової енергії для системи опалення та забезпечувати підготовку гарячої води для побутових потреб. Автоматика системи керує пріоритетами роботи, що дозволяє ефективно використовувати вироблене тепло залежно від поточної потреби будинку.
Бак інтегрований у систему з тепловим насосом таким чином, щоб забезпечити стабільний гідравлічний баланс та ефективну передачу тепла. Буферна частина допомагає згладжувати зміни навантаження в опалювальному контурі, а бойлер ГВП забезпечує необхідний запас гарячої води. У результаті система працює більш передбачувано навіть тоді, коли одночасно змінюється потреба в опаленні та гарячому водопостачанні.
Окрему увагу приділено гідравлічній обв’язці. На трубопроводах встановлені необхідні елементи запірної арматури, які дозволяють відключати окремі ділянки системи під час проведення сервісних робіт. Також передбачені фільтри для захисту обладнання від механічних забруднень у теплоносії. Такий підхід спрощує обслуговування та дозволяє за необхідності виконувати роботи без повного демонтажу системи.
Всі основні трубопроводи додатково теплоізольовані. Це дозволяє зменшити небажані тепловтрати під час передачі теплоносія між тепловим насосом, буферною частиною та системою опалення. Якісна теплоізоляція також допомагає підтримувати стабільну температуру теплоносія та підвищує загальну енергоефективність системи.
3. Встановлення фанкойлів Daikin FWT02GT
В даному будинку для забезпечення комфортного мікроклімату було встановлено фанкойли Daikin FWT02GT. Це сучасні кліматичні прилади, які працюють у зв’язці з тепловим насосом і виконують одразу дві ключові функції: ефективне обігрівання приміщення взимку та охолодження влітку. Завдяки компактним розмірам і стильному дизайну фанкойли гармонійно вписуються в інтер’єр, при цьому забезпечуючи рівномірний розподіл тепла або прохолоди по всьому будинку.
Фанкойли Daikin відрізняються тихою роботою, високою енергоефективністю та можливістю гнучкого налаштування швидкості вентилятора. Це дозволяє власникам будинку підтримувати комфортну температуру в будь-яку пору року, з мінімальними витратами електроенергії. Встановлення таких приладів у комплексі з тепловим насосом стало оптимальним рішенням для повноцінної системи «опалення–охолодження», яка працює стабільно та максимально економно.
4. Стабілізатор напруги для захисту від перепадів напруги
У будинку ще до початку монтажу теплового насоса був встановлений стабілізатор напруги. Це рішення стало важливою складовою всієї системи, адже стабілізатор забезпечує захист від перепадів електроенергії та гарантує безпечну і стабільну роботу обладнання. Він вирівнює напругу в мережі, завдяки чому всі прилади — від побутової техніки до складних систем опалення та автоматики — працюють у більш стабільному режимі.
Для теплового насоса стабільне електроживлення має особливе значення. Сучасне обладнання оснащене інверторним компресором, електронними платами керування, датчиками та іншими чутливими компонентами, які потребують якісного живлення. Різкі просідання або стрибки напруги можуть призводити до аварійних відключень, помилок автоматики та підвищеного навантаження на електронні компоненти.
Стабілізатор також допомагає продовжити строк служби техніки та знизити ризик передчасного виходу обладнання з ладу. Особливо актуальним це є для приватних будинків, де від стабільності електроживлення залежить робота не лише теплового насоса, а й циркуляційних насосів, автоматики, системи гарячого водопостачання та іншого інженерного обладнання.
Попередньо встановленого стабілізатора в будинку було достатньо для захисту побутової техніки та стандартного обладнання, проте його потужності виявилося замало для повноцінної роботи всієї системи з урахуванням нового теплового насоса. Після встановлення теплового насоса загальне навантаження на електричну мережу збільшилося, тому виникла необхідність передбачити додатковий запас потужності та окремий захист для нового обладнання.
З цією метою система була підсилена додатковим стабілізатором напруги Елекс Ампер. Це сучасний пристрій, розрахований на роботу з потужними електроспоживачами та призначений для стабілізації параметрів електромережі. Він дозволяє підтримувати напругу в допустимих межах і забезпечує більш надійне електроживлення теплового насоса та інших відповідальних споживачів.
Додатковий стабілізатор було інтегровано в загальну електричну систему будинку з урахуванням потужності теплового насоса та інших навантажень. Такий підхід дозволив правильно розподілити навантаження та створити необхідний запас для стабільної роботи обладнання навіть у періоди підвищеного споживання електроенергії.
У результаті вдалося суттєво підвищити надійність усієї інженерної системи. Тепловий насос, твердопаливний котел, циркуляційне обладнання, автоматика та інші електричні споживачі отримали додатковий рівень захисту від нестабільної напруги. Це особливо важливо в умовах, коли в електромережі можуть виникати як короткочасні стрибки, так і тривалі просідання напруги.
Таким чином, встановлення додаткового стабілізатора Елекс Ампер стало важливою частиною модернізації системи опалення. Правильно підібраний захист електроживлення дозволяє тепловому насосу працювати в оптимальних умовах, зменшує ризик аварійних зупинок та створює більш надійну основу для довготривалої експлуатації всієї системи опалення будинку.
Переваги використання моноблоку Raymer RAY-10MN (10 кВт) для власника будинку
Моноблок Raymer RAY-10MN потужністю 10 кВт — чудове рішення для середніх за площею будинків або котеджів. Він поєднує низку переваг, які роблять його вигідним вибором для власників нерухомості.
Енергоефективність та економія
Моноблок працює за інверторною технологією (якщо модель має інверторний компресор), що дозволяє йому регулювати свою потужність згідно з поточними потребами, замість постійно споживати максимум. Це зменшує споживання електроенергії, скорочує рахунки за електроенергію та знижує витрати на обслуговування обладнання. При цьому нагрів потребує менше часу, коли система добре налаштована.
Простота монтажу та менш затратна інфраструктура
Моноблок означає, що зовнішній та внутрішній елементи теплового насоса об’єднані в один корпус або що зовнішній блок містить всі ключові функціональні вузли, без потреби великої магістральної інфраструктури всередині будинку. Це зменшує витрати часу та матеріалів на прокладку труб, теплообмінників, фреонових трас тощо. Монтаж моноблоку простіший в порівнянні із спліт-системою, особливо в приватних будинках або котеджах з обмеженням простору.
Надійність і мінімум втрат тепла
Моноблок мінімізує довжину фреонових або інших магістралей, що допомагає зменшити теплові втрати, ймовірність протікання та витрат на ізоляцію. Це також зменшує ймовірність неполадок через зношення з’єднань або шлангів, особливо в умовах різких температур чи вібрацій.
Комфорт і стабільність
Raymer RAY-10MN дозволяє забезпечити комфортну температуру у житлових приміщеннях, часто з можливістю роботи «тепла підлога» або стандартних радіаторів, залежно від конструкції системи. Інверторні моделі дають плавне регулювання температури, мінімум шуму під час роботи та швидкий вихід на заданий режим.
Зниження витрат на резервні чи допоміжні джерела тепла
Моноблок може бути головним джерелом тепла у сезоні опалення, зменшуючи потребу в застосуванні резервних генераторів чи електрокотлів. Якщо в будинку є стабільна мережа електропостачання, власник може значно скоротити використання дорогих джерел тепла лише у пікові чи аварійні моменти.
Екологічність
Теплові насоси загалом є більш екологічними, оскільки використовують теплову енергію із навколишнього середовища замість прямого спалювання палива чи роботи електричного нагрівача. Це зменшує викиди CO₂, особливо якщо електрика походить із відновлюваних або більш чистих джерел.
