Задание
Для нового дома площадью около 100 м ² заказчик искал современное и экономичное решение для отопления и охлаждения. Основные требования – эффективность, компактность оборудования из-за ограниченного пространства в котельной и возможность обеспечения дома горячей водой. Также важна была универсальность системы: чтобы она могла работать не только на отопление зимой, но и на охлаждение летом.
Решение
Под руководством наших инженеров был смонтирован тепловой насос Raymer RAY-10MN мощностью 10 кВт, идеально подходящий для домов до 100 м². Из-за ограниченного места в котельной применили гибридное решение – бак Raymer 245 L косвенного нагрева DHW180L + буфер 65 L из нержавеющей стали, который одновременно обеспечивает ГВС и стабилизирует работу системы отопления. Для равномерного распределения тепла и кондиционирования установили фанкойлы Daikin FWT02GT, которые позволяют комфортно пользоваться системой круглый год.
1. Первый этап – монтаж наружного блока

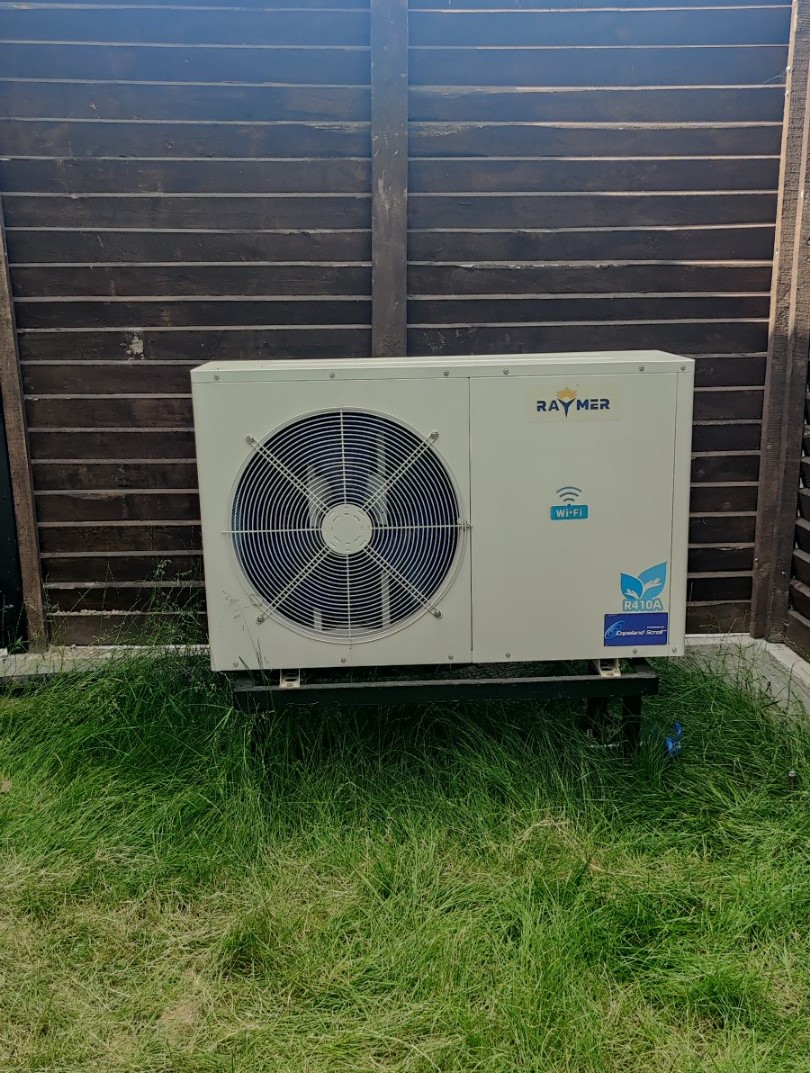

Первым шагом стала установка наружного блока теплового насоса Raymer RAY-10MN. Его разместили во дворе, в удобном месте, которое обеспечивает беспрепятственный доступ для дальнейшего обслуживания и достаточную циркуляцию воздуха вокруг теплообменника. При выборе места установки учитывались расположение существующих коммуникаций, расстояние до дома, направление движения воздуха и возможность отвода конденсата, который образуется во время работы теплового насоса.

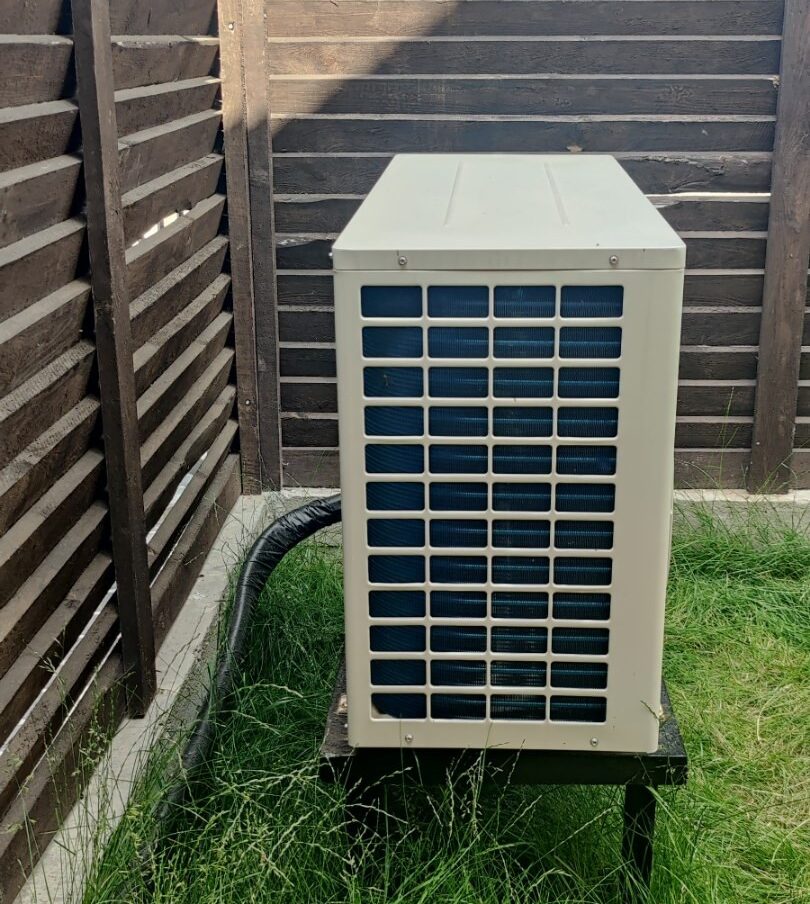

Особенностью этого этапа стала длина фреоновой трассы — около 7 метров. Для сохранения эстетичного вида двора и защиты коммуникаций от механических повреждений трассу аккуратно проложили под землей. Трубопроводы дополнительно изолированы, что позволяет минимизировать теплопотери и защитить коммуникации от воздействия внешней среды. Такой способ монтажа позволил сохранить свободное пространство во дворе и сделать всю систему максимально аккуратной.
При установке наружного блока также важно обеспечить его правильное положение и надежную фиксацию. Оборудование устанавливается с учетом необходимого технологического зазора для забора и выброса воздуха. Это особенно важно для стабильной работы теплового насоса в холодное время года, когда на теплообменнике может образовываться иней и система периодически переходит в режим автоматического размораживания.
Важно отметить, что в данном случае используется моноблочная система. Это означает, что все ключевые элементы — компрессор, теплообменник, автоматика и холодильный контур — находятся в одном корпусе наружного блока. Благодаря этому внутрь дома не нужно заводить фреоновую магистраль, а подключение между тепловым насосом и системой отопления выполняется по водяным коммуникациям.
Такой формат оборудования значительно упрощает монтаж и позволяет компактно организовать систему отопления внутри технического помещения. Кроме того, отсутствие фреоновых соединений в жилой части дома делает систему удобной с точки зрения дальнейшего технического обслуживания. В результате наружный блок Raymer RAY-10MN установлен таким образом, чтобы обеспечить стабильную работу теплового насоса, удобный доступ к оборудованию и максимально аккуратный внешний вид всей системы.
2. Установка комбинированного бака Raymer Hybrid 245 L (DHW 180 L + Buffer 65 L)

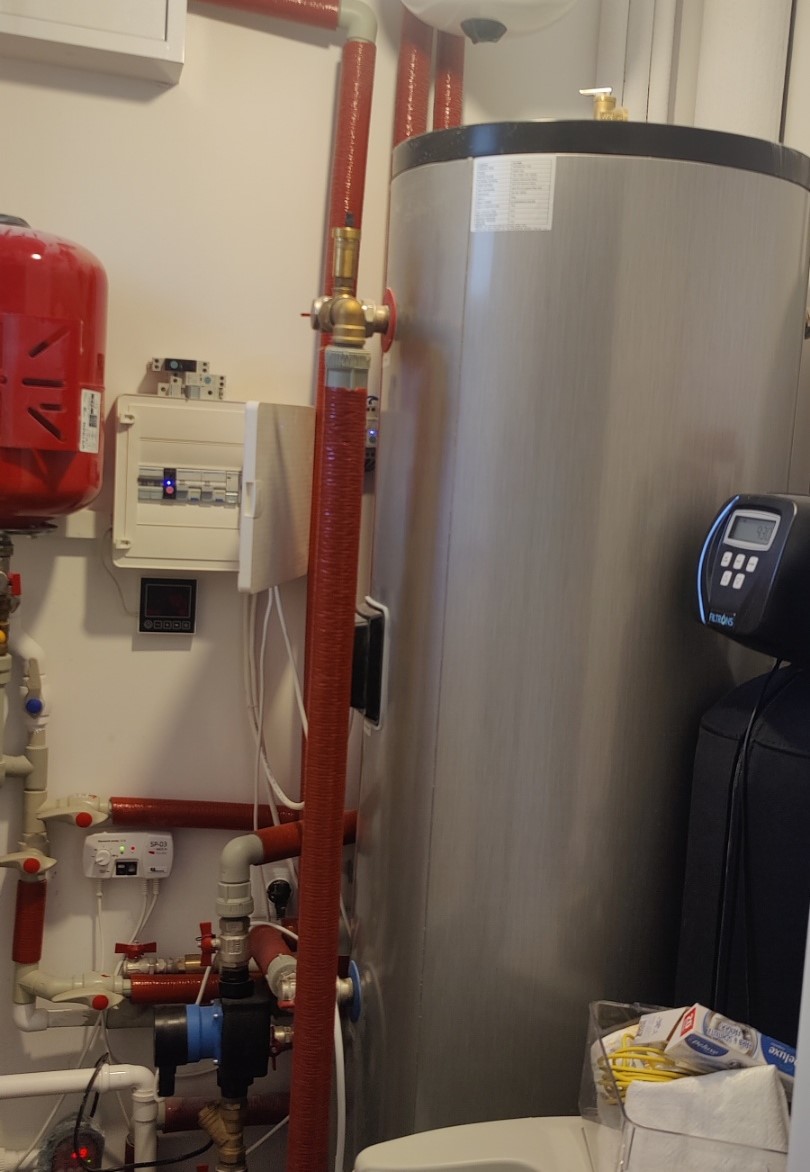

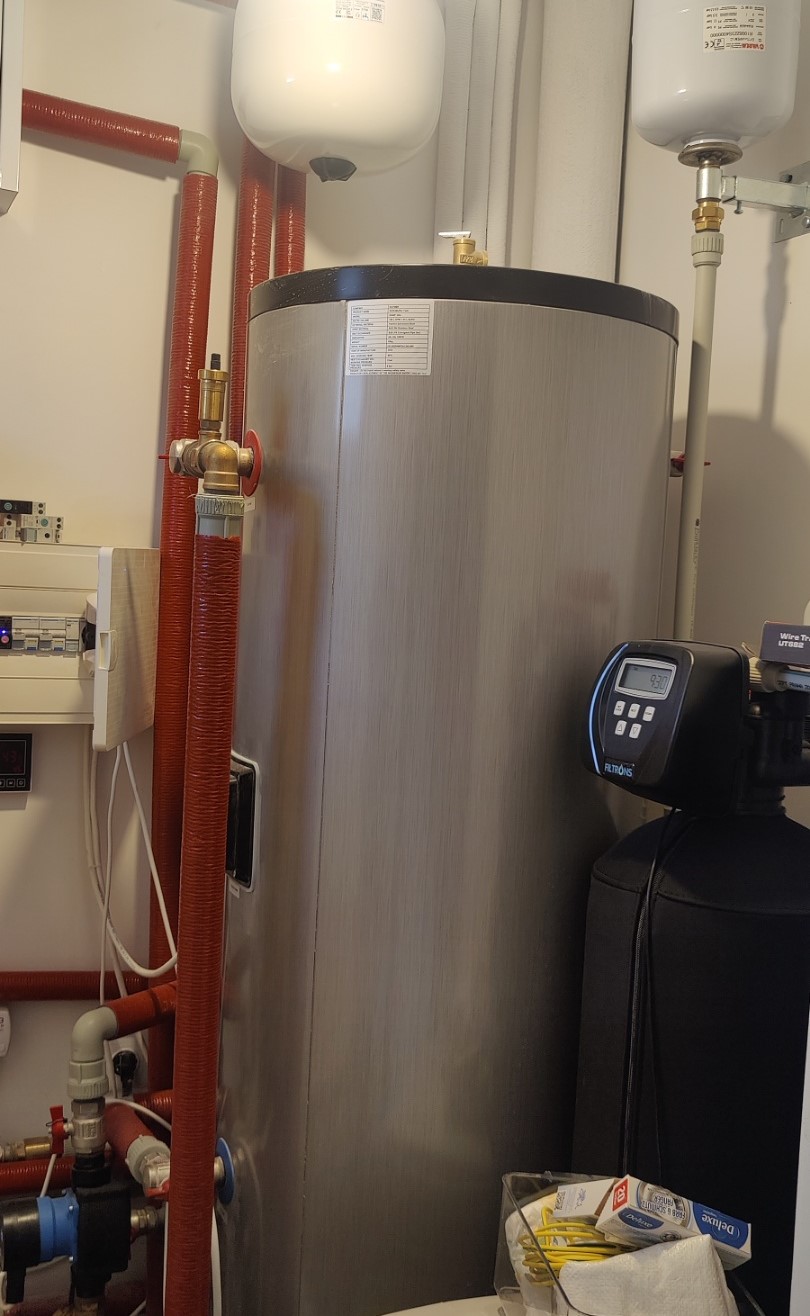

В данном проекте для котельной с ограниченным пространством было принято решение использовать комбинированный бак Raymer Hybrid 245 L. Его конструкция объединяет два важных элемента системы отопления и горячего водоснабжения в одном корпусе: бойлер для подготовки горячей воды объемом 180 литров и буферную емкость на 65 литров. Такое решение позволило рационально использовать доступное пространство в котельной и одновременно обеспечить все необходимые функции для комфортной эксплуатации дома.
Бак для горячего водоснабжения (DHW) — 180 литров.
Объем 180 литров обеспечивает стабильный запас горячей воды для бытовых потребностей семьи из 3–5 человек. Накопленная вода может использоваться одновременно в нескольких точках водоразбора — для душа, ванной комнаты, кухни и других потребностей. Тепловой насос нагревает воду до заданной температуры, после чего бак поддерживает ее в готовом к использованию состоянии. Это позволяет обеспечить комфортное горячее водоснабжение без необходимости установки отдельного большого бойлера.
Буферная емкость — 65 литров.
Буферная часть бака выполняет функцию гидравлического стабилизатора системы отопления. Она создает дополнительный объем теплоносителя и помогает тепловому насосу работать более стабильно, особенно в периоды, когда потребность дома в тепле изменяется. Накопление части тепловой энергии позволяет уменьшить количество кратковременных запусков и остановок компрессора, что положительно влияет на режим его работы и ресурс оборудования.
Особенности монтажа
Из-за ограниченного пространства в котельной использование отдельного бойлера для ГВС и отдельной буферной емкости было бы сложным и заняло бы значительно больше полезной площади. Именно поэтому комбинированный Raymer Hybrid 245 L стал оптимальным решением для данного проекта. Один корпус заменяет сразу два отдельных бака, позволяя компактно организовать котельную и оставить достаточно места для другого оборудования, трубопроводов и проведения сервисных работ.
Во время монтажа особое внимание уделили правильному расположению бака и удобству доступа к его основным подключениям. Это важно не только на этапе установки, но и при дальнейшем обслуживании системы. Подвод трубопроводов выполнен таким образом, чтобы минимизировать лишние пересечения коммуникаций и обеспечить аккуратный внешний вид котельной.
Подключение бака выполнено с учетом двух основных контуров: контура горячего водоснабжения и контура отопления с буферной емкостью. Такая схема позволяет тепловому насосу одновременно работать как источник тепловой энергии для системы отопления и обеспечивать подготовку горячей воды для бытовых потребностей. Автоматика системы управляет приоритетами работы, что позволяет эффективно использовать вырабатываемое тепло в зависимости от текущей потребности дома.
Бак интегрирован в систему с тепловым насосом таким образом, чтобы обеспечить стабильный гидравлический баланс и эффективную передачу тепла. Буферная часть помогает сглаживать изменения нагрузки в отопительном контуре, а бойлер ГВС обеспечивает необходимый запас горячей воды. В результате система работает более предсказуемо даже тогда, когда одновременно изменяется потребность в отоплении и горячем водоснабжении.
Отдельное внимание уделено гидравлической обвязке. На трубопроводах установлены необходимые элементы запорной арматуры, которые позволяют отключать отдельные участки системы во время проведения сервисных работ. Также предусмотрены фильтры для защиты оборудования от механических загрязнений в теплоносителе. Такой подход упрощает обслуживание и позволяет при необходимости выполнять работы без полного демонтажа системы.
Все основные трубопроводы дополнительно теплоизолированы. Это позволяет уменьшить нежелательные теплопотери во время передачи теплоносителя между тепловым насосом, буферной частью и системой отопления. Качественная теплоизоляция также помогает поддерживать стабильную температуру теплоносителя и повышает общую энергоэффективность системы.
3. Установка фанкойлов Daikin FWT02GT
В данном доме для обеспечения комфортного микроклимата были установлены фанкойлы Daikin FWT02GT. Это современные климатические приборы, которые работают в связке с тепловым насосом и выполняют две ключевые функции: эффективное обогрев помещения зимой и охлаждение летом. Благодаря компактным размерам и стильному дизайну фанкойлы гармонично вписываются в интерьер, обеспечивая при этом равномерное распределение тепла или прохлады по всему дому.
Фанкойлы Daikin отличаются тихой работой, высокой энергоэффективностью и возможностью гибкой настройки скорости вентилятора. Это позволяет владельцам дома поддерживать комфортную температуру в любое время года с минимальными затратами электроэнергии. Установка таких приборов в комплексе с тепловым насосом стала оптимальным решением для полноценной системы отопления-охлаждения, которая работает стабильно и максимально экономно.
4. Стабилизатор напряжения для защиты от перепадов напряжения
В доме еще до начала монтажа теплового насоса был установлен стабилизатор напряжения. Это решение стало важной составляющей всей системы, поскольку стабилизатор обеспечивает защиту от перепадов электроэнергии и гарантирует безопасную и стабильную работу оборудования. Он выравнивает напряжение в сети, благодаря чему все приборы — от бытовой техники до сложных систем отопления и автоматики — работают в более стабильном режиме.
Для теплового насоса стабильное электропитание имеет особое значение. Современное оборудование оснащено инверторным компрессором, электронными платами управления, датчиками и другими чувствительными компонентами, которые требуют качественного электропитания. Резкие просадки или скачки напряжения могут приводить к аварийным отключениям, ошибкам автоматики и повышенной нагрузке на электронные компоненты.
Стабилизатор также помогает продлить срок службы техники и снизить риск преждевременного выхода оборудования из строя. Особенно актуально это для частных домов, где от стабильности электропитания зависит работа не только теплового насоса, но и циркуляционных насосов, автоматики, системы горячего водоснабжения и другого инженерного оборудования.
Изначально установленного в доме стабилизатора было достаточно для защиты бытовой техники и стандартного оборудования, однако его мощности оказалось недостаточно для полноценной работы всей системы с учетом нового теплового насоса. После установки теплового насоса общая нагрузка на электрическую сеть увеличилась, поэтому возникла необходимость предусмотреть дополнительный запас мощности и отдельную защиту для нового оборудования.

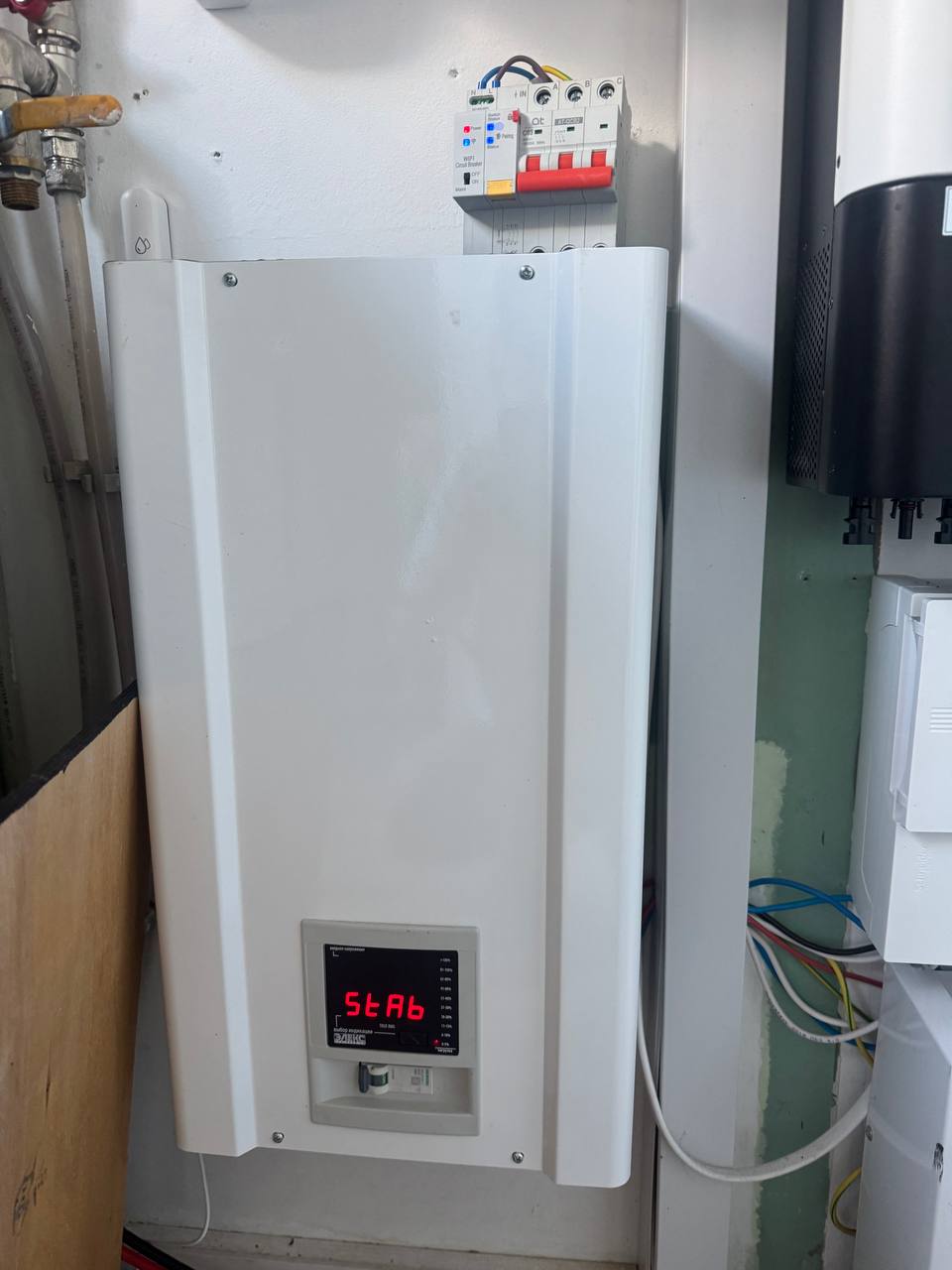

С этой целью система была усилена дополнительным стабилизатором напряжения Элекс Ампер. Это современное устройство, рассчитанное на работу с мощными электропотребителями и предназначенное для стабилизации параметров электросети. Он позволяет поддерживать напряжение в допустимых пределах и обеспечивает более надежное электропитание теплового насоса и других ответственных потребителей.
Дополнительный стабилизатор был интегрирован в общую электрическую систему дома с учетом мощности теплового насоса и других нагрузок. Такой подход позволил правильно распределить нагрузку и создать необходимый запас для стабильной работы оборудования даже в периоды повышенного потребления электроэнергии.
В результате удалось существенно повысить надежность всей инженерной системы. Тепловой насос, твердотопливный котел, циркуляционное оборудование, автоматика и другие электрические потребители получили дополнительный уровень защиты от нестабильного напряжения. Это особенно важно в условиях, когда в электросети могут возникать как кратковременные скачки, так и продолжительные просадки напряжения.
Таким образом, установка дополнительного стабилизатора Элекс Ампер стала важной частью модернизации системы отопления. Правильно подобранная защита электропитания позволяет тепловому насосу работать в оптимальных условиях, снижает риск аварийных остановок и создает более надежную основу для длительной эксплуатации всей системы отопления дома.
Преимущества использования моноблока Raymer RAY-10MN (10 кВт)
Моноблок Raymer RAY-10MN мощностью 10 кВт — отличное решение для домов или коттеджей средней площади. Он сочетает в себе ряд преимуществ, которые делают его выгодным выбором для владельцев недвижимости.
Энергоэффективность и экономия
Моноблок работает по инверторной технологии (если модель оснащена инверторным компрессором), что позволяет ему регулировать мощность в зависимости от текущих потребностей, вместо того чтобы постоянно потреблять максимум. Это снижает расход электроэнергии, уменьшает счета за электричество и сокращает затраты на обслуживание оборудования. При правильной настройке системы нагрев происходит быстрее и эффективнее.
Простота монтажа и минимальные затраты на инфраструктуру
Моноблок означает, что внешний и внутренний элементы теплового насоса объединены в одном корпусе или что наружный блок содержит все ключевые функциональные узлы. Это устраняет необходимость в масштабной магистральной инфраструктуре внутри дома. В результате сокращаются затраты времени и материалов на прокладку труб, теплообменников, фреоновых трасс и т. д. Установка моноблока проще по сравнению со сплит-системой, особенно в частных домах или коттеджах с ограниченным пространством.
Надёжность и минимум теплопотерь
Моноблок минимизирует длину фреоновых или других магистралей, что снижает тепловые потери, вероятность протечек и расходы на изоляцию. Это также уменьшает риск неисправностей, связанных с износом соединений или шлангов, особенно при резких перепадах температур или вибрациях.
Комфорт и стабильность
Raymer RAY-10MN обеспечивает поддержание комфортной температуры в жилых помещениях, с возможностью работы как с «тёплыми полами», так и с традиционными радиаторами — в зависимости от особенностей системы. Инверторные модели позволяют плавно регулировать температуру, работать практически бесшумно и быстро выходить на заданный режим.
Снижение расходов на резервные источники тепла
Моноблок может выступать основным источником тепла в отопительный сезон, уменьшая потребность в использовании генераторов или электрокотлов. При наличии стабильного электроснабжения владелец может значительно сократить расходы на дополнительные источники энергии, прибегая к ним только в пиковые или аварийные моменты.
Экологичность
Тепловые насосы в целом являются более экологичными, так как используют тепловую энергию окружающей среды вместо прямого сжигания топлива или работы электрических нагревателей. Это снижает выбросы CO₂, особенно если электроэнергия поступает из возобновляемых или более чистых источников.
