Завдання:
Власниця приватного будинку 80 квадратних метрів у селі Нерубайське, Одеської області, звернулася за консультацією щодо переваг установки теплового насоса серед інших систем опалення, оскільки було завдання визначитися, яку саме систему опалення встановити у будинку.
Основна мета полягала у зниженні витрат на опалення за допомогою впровадження сучасних та економічних рішень. Додатково в будинку закладалася система теплої підлоги, і потрібно було визначитися до якого джерела обігріву її підключити.
Рішення:
Для досягнення поставленої мети було ухвалено рішення встановити тепловий насос Raymer RAY-07MN, який має високу ефективність та низькі експлуатаційні витрати, а також буферну ємність, що забезпечить тривале збереження високої температури теплоносія у системі.
Для запобігання розморожуванню системи під час можливих блек-аутів або тривалих відключень електроенергії, до системи був доданий розчин етилового спирту. Це забезпечує додаткову безпеку, оскільки дозволяє уникнути розморожування моноблоку та системи опалення в екстремальних умовах.
Виконаний обсяг робіт
1. Аналіз існуючої системи
На початковому етапі спеціалісти провели детальний аналіз існуючої системи опалення. Було визначено, що система включає теплу підлогу, що стане основним джерелом обігріву в кімнатах. Також було вивчено стан теплоізоляції для оцінки ергономічності будинку.
2. Вибір обладнання
Враховуючи дані проведеного аналізу, було рекомендовано встановити тепловий насос Raymer RAY-07MN, який відповідає вимогам клієнта щодо економії та ефективності. Устаткування було підібрано з урахуванням технічних характеристик та особливостей будинку.
3. Монтаж теплового насоса

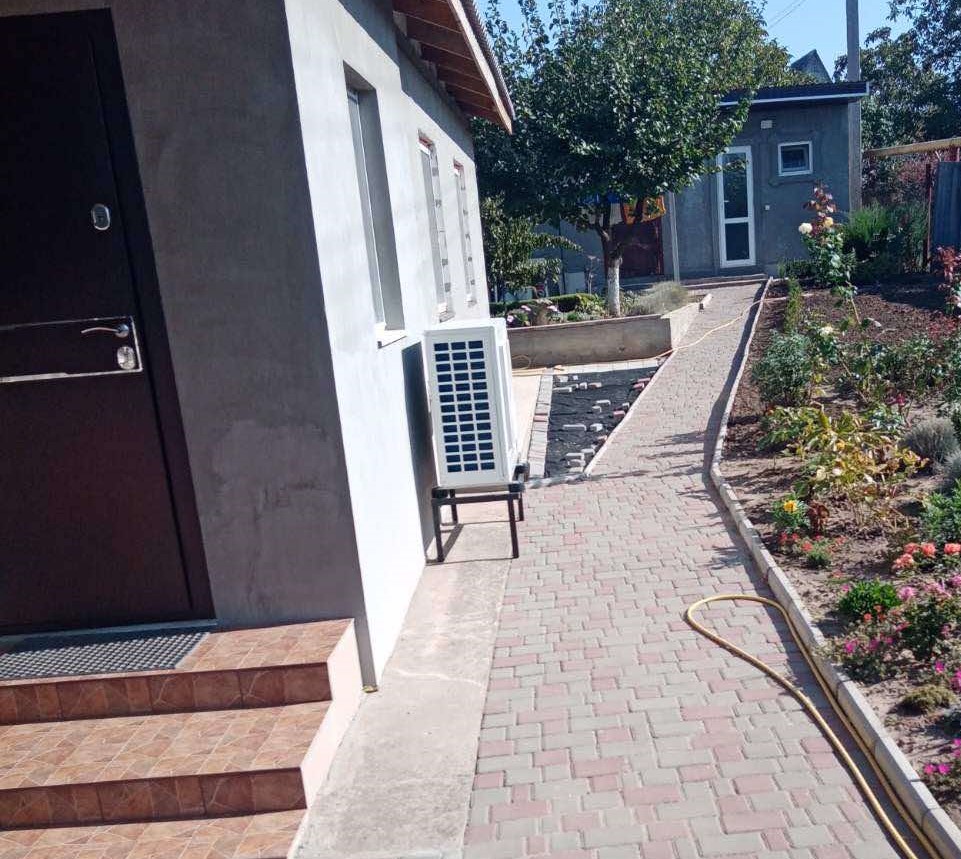

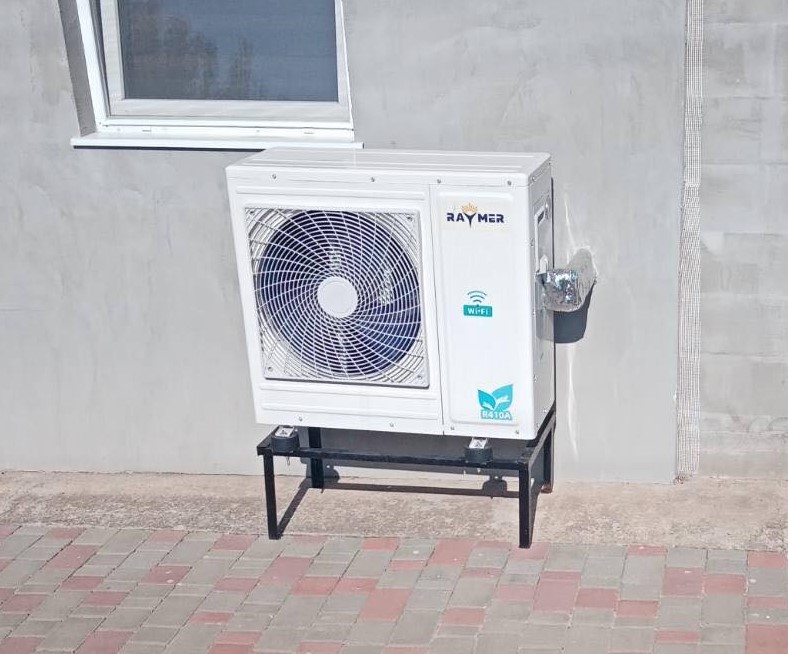

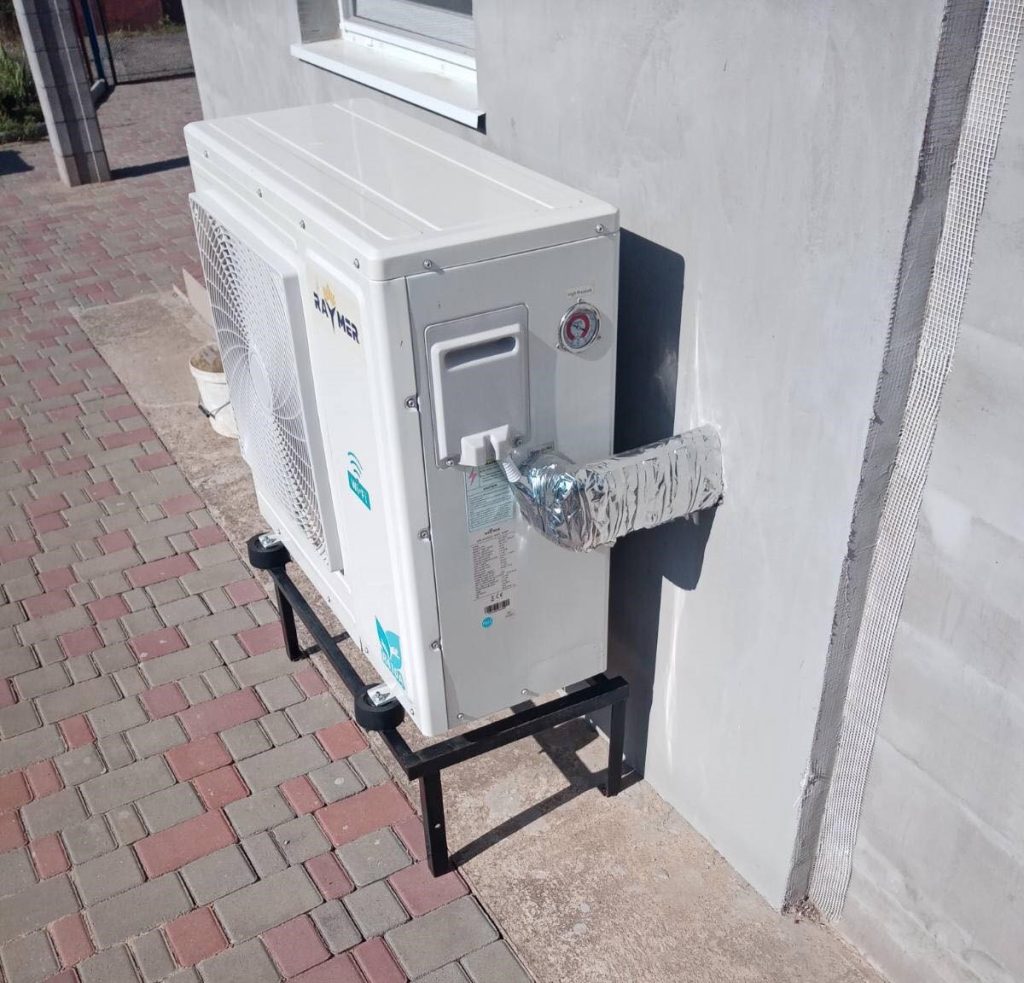

Тепловий насос Raymer RAY-07MN було встановлено металевий каркас (саморобний) на антивібраційні ніжки, щоб зменшити рівень шуму теплового насоса під час роботи та для зменшення амортизації від прилеглої поверхні.
4. Встановлення додаткових компонентів системи
Система опалення вимагає встановлення додаткових ємностей для підтримки стабільної температури теплоносія в системі.
Для коректної роботи теплового насоса в режимі опалення, охолодження рекомендується встановити бак накопичувач, який виконує функцію змішувача і в якому осідає бруд із системи, що впливає на її довговічність.

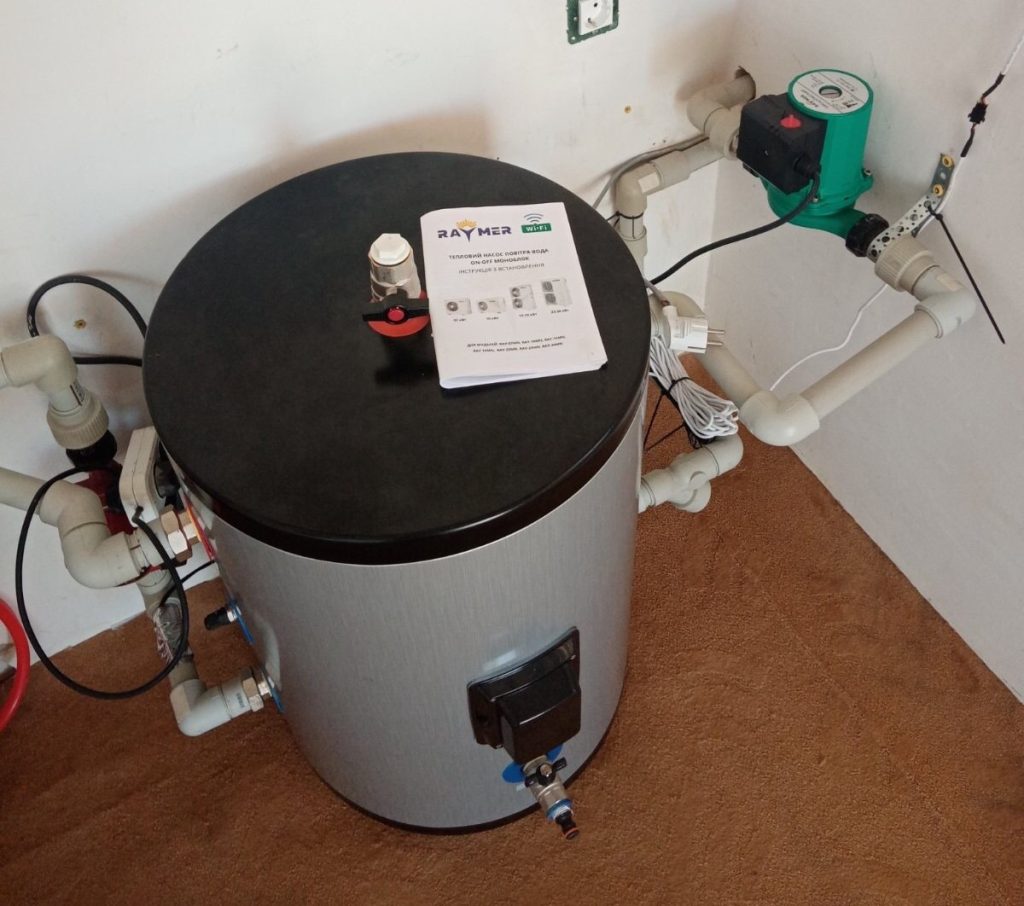

Для цього проекту достатньо було встановити бак накопичувач Raymer 60 літрів, виходячи з розрахунків довжини траси теплої підлоги в будинку.
Був також встановлений циркуляційний насос Raymer RS-25/10-180 що забезпечує циркуляцію теплоносія в системі, як для опалення, як і охолодження. Постійно рухає теплоносій через теплообмінник теплового насоса та по всій системі. Це дозволяє рівномірно розподіляти тепло (або холод) за приміщеннями, а також забезпечує ефективну передачу тепла до теплої підлоги, радіаторам або фанкойлам та баку ГВП.
Водночас ці компоненти забезпечують ефективну роботу системи теплопостачання, перемикання між режимами та стабільну циркуляцію теплоносія.

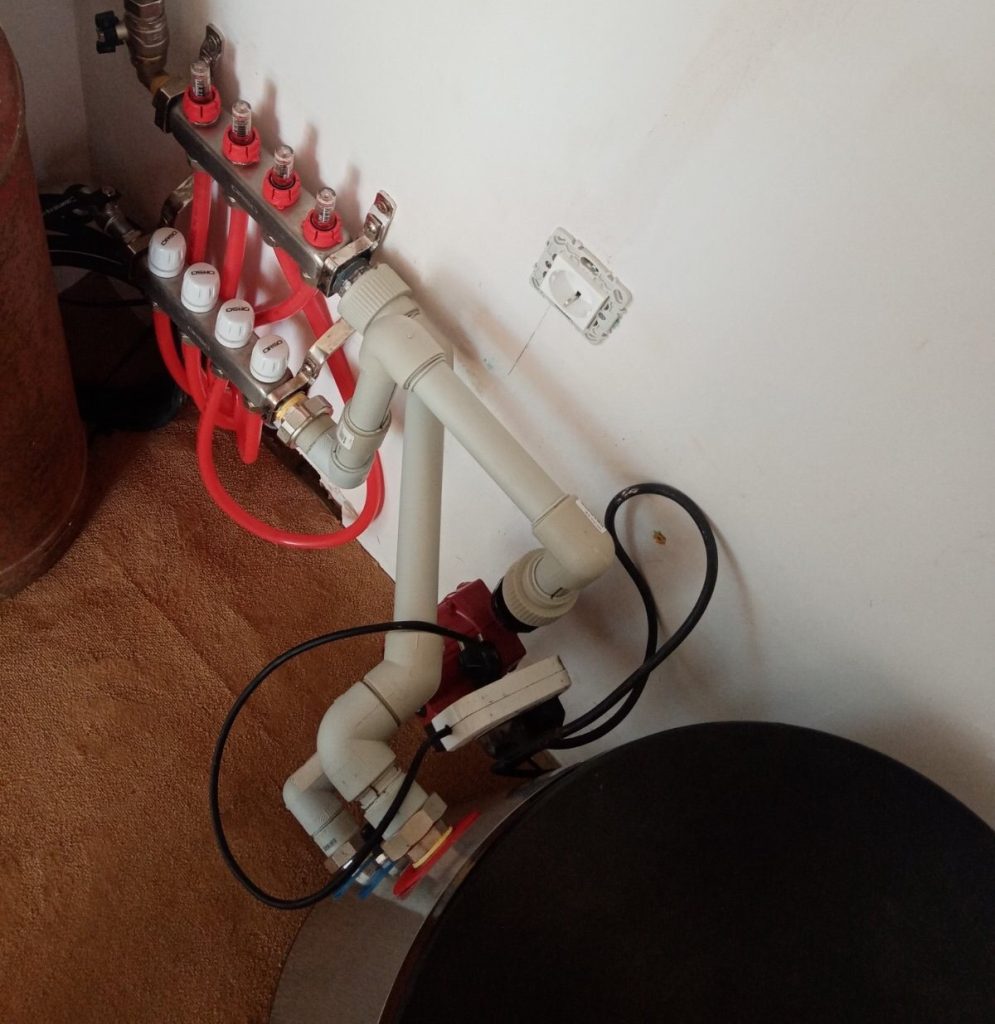

5. Підключення до гребінки теплої підлоги
Система опалення є компактною і включає чотири гребінки для підключення теплої підлоги, які повністю забезпечуються теплом від моноблоку теплового насосу.. Оскільки резервне джерело опалення відсутнє, всі функції обігріву виконує виключно тепловий насос., забезпечуючи стабільну та ефективну роботу системи опалення в будинку.
6. Установка контролера контролю показників системи
Встановлення контролера для моніторингу показників системи опалення є важливим етапом, що дозволяє оптимізувати її роботу та забезпечити комфортні умови. Контролер забезпечує:
Моніторинг температури: Вимірює температуру в приміщенні та зовні, що дозволяє регулювати обігрів.
Управління режимами: Дозволяє налаштовувати різні режими роботи системи, такі як автоматичний, енергозберігаючий чи комфортний.
Візуалізацію даних: Показує показники системи на екрані, що робить їх легкими для сприйняття.
Аналіз ефективності: Збирає дані про енергоспоживання, що допомагає виявити можливості для підвищення ефективності.
Оповіщення про неполадки: Автоматично інформує про будь-які проблеми в системі, що дозволяє вчасно вжити заходів.
Таким чином, установка контролера не тільки підвищує ефективність роботи системи опалення, але й забезпечує її надійність та зручність в експлуатації.
Для чого в систему опалення заливають розчин спирту етилового?
Розчин етилового спирту використовується в системах теплових насосів як теплоносій у таких випадках:
Захист від замерзання: Етиловий спирт знижує температуру замерзання рідини в системі. Це важливо для запобігання утворенню льоду в зовнішньому контурі теплового насоса, особливо у холодних кліматичних умовах. Завдяки цьому система може працювати навіть за низьких температур без ризику замерзання та пошкодження трубопроводів.
Поліпшена теплопередача: Розчин етилового спирту має добрі теплопровідні властивості, що сприяє більш ефективній передачі тепла між теплоносієм та обладнанням системи (випарником та конденсатором).
Безпека та екологічність: На відміну від деяких інших антифризів, етиловий спирт є менш токсичним та безпечним для навколишнього середовища.
Запобігання корозії: Етиловий спирт у розчині допомагає зменшити ризик корозії внутрішніх частин системи, продовжуючи термін служби обладнання.
Таким чином, використання розчину етилового спирту дозволяє системі теплового насоса ефективно працювати за умов низьких температур, забезпечуючи стабільність та надійність системи.
Основні характеристики теплового насосу повітря-вода Raymer RAY-07MN
Тепловий насос Raymer RAY-07MN є сучасним та високоефективним рішенням для опалення приватного будинку.. Ось основні характеристики цього насосу:
Висока ефективність
Раймер RAY-07MN має високий коефіцієнт продуктивності (COP), що дозволяє значно заощадити на витратах на опалення. Він використовує мінімум електроенергії для досягнення максимальної тепловіддачі.
Захист від перепадів напруги
Вбудований інвертор із захистом від перепадів напруги забезпечує надійну роботу теплового насоса навіть у разі нестабільного електропостачання. Це запобігає пошкодженню обладнання та знижує ризик аварій.
Екологічність
Тепловий насос використовує природні джерела енергії, що знижує викиди парникових газів та робить систему екологічно чистою.
Простота в обслуговуванні
Сучасні технології, використані в тепловому насосі Raymer RAY-07MN, забезпечують легкість в обслуговуванні та високу надійність системи.
Широкий діапазон робочих температур
Тепловий насос може ефективно працювати у широкому діапазоні температур, що забезпечує його стабільну роботу навіть у складних кліматичних умовах.
Висновок: користь для клієнта
Встановлюючи тепловий насос, замовник отримує низку переваг, які роблять цей варіант опалення привабливим та ефективним:
Економія на енергоносіях: Тепловий насос використовує енергію з відновлюваних джерел, таких як повітря, води або ґрунту, що дозволяє значно знизити витрати на опалення порівняно з традиційними газовими чи електричними системами.
Енергоефективність: Теплові насоси мають високий коефіцієнт перетворення енергії (COP), що означає, що вони можуть генерувати більше тепла, чим споживають електроенергії. Це робить їх одними з найефективніших систем опалення.
Універсальність: Тепловий насос може не тільки опалювати будинок взимку, а й забезпечувати його охолодження влітку, що знижує потребу в кондиціонерах.
Екологічність: Використання теплових насосів допомагає зменшити викиди CO2 та залежність від викопних енергоносіїв, що позитивно впливає на довкілля.
Незалежність від цін на пальне: Оскільки тепловий насос використовує енергію із навколишнього середовища, замовник менше залежить від коливань цін на газ чи інші традиційні енергоносії.
Комфорт та автоматизація: Сучасні теплові насоси оснащені системами автоматичного керування, що дозволяють налаштовувати їх під індивідуальні потреби та забезпечують стабільний комфорт у будинку.
Тривалий термін експлуатації: Теплові насоси відомі своєю довговічністю, що дозволяє користуватися системою без необхідності частого ремонту чи заміни.
Таким чином, замовник отримує ефективну, надійну та економічну систему опалення та охолодження, яка також є дружньою до довкілля.
