Завдання
Перед нами стояло завдання замінити електричне опалення у приватному будинку площею 200 квадратних метрів на більш енергоефективне рішення. До моменту модернізації система працювала на основі електрокотла, який із кожним роком споживав все більше електроенергії, що призводило до високих рахунків у зимовий період. При цьому власник хотів не лише скоротити витрати, а й отримати автономну, надійну та сучасну систему з функціями гарячого водопостачання та рециркуляції.
Основні вимоги клієнта:
- суттєве зниження витрат на опалення;
- інтеграція з існуючою системою теплої підлоги та радіаторами;
- забезпечення гарячого водопостачання з можливістю швидкої подачі теплої води;
- повністю автоматизована та тиха в роботі система.
Рішення
Оптимальним рішенням став монтаж інверторного теплового насоса Raymer RAY-15DS2-EVI (380V), який здатен ефективно працювати навіть при низьких зовнішніх температурах до -25 °C. Завдяки високому коефіцієнту енергоефективності, дана модель дозволяє отримати до 4,5 кВт тепла на кожен спожитий кіловат електроенергії. Це одразу зменшило витрати на опалення у кілька разів.
Система була реалізована за наступним принципом:
- Опалення: тепловий насос забезпечує нагрів води для теплої підлоги та радіаторного контуру, розділених через буферну ємність для стабілізації температур.
- ГВП: встановлено бойлер непрямого нагріву, до якого підключено контур нагріву від теплового насосу, що дозволяє отримувати гарячу воду без додаткових електронагрівачів.
- Циркуляція: реалізована лінія рециркуляції гарячої води з насосом, завдяки чому гаряча вода доступна майже миттєво в будь-якій точці будинку.
Монтаж включав ретельну підготовку: прокладку фреонових трас, встановлення зовнішнього блоку на спеціальну основу, герметизацію утеплених трубопроводів, вакуумування з використанням азоту, а також гідравлічне підключення внутрішнього блоку з урахуванням усіх гідравлічних роздільників.
У результаті замовник отримав повністю автоматизовану систему опалення, яка ефективно працює в будь-яку пору року, забезпечуючи тепло, комфорт і значну економію коштів.

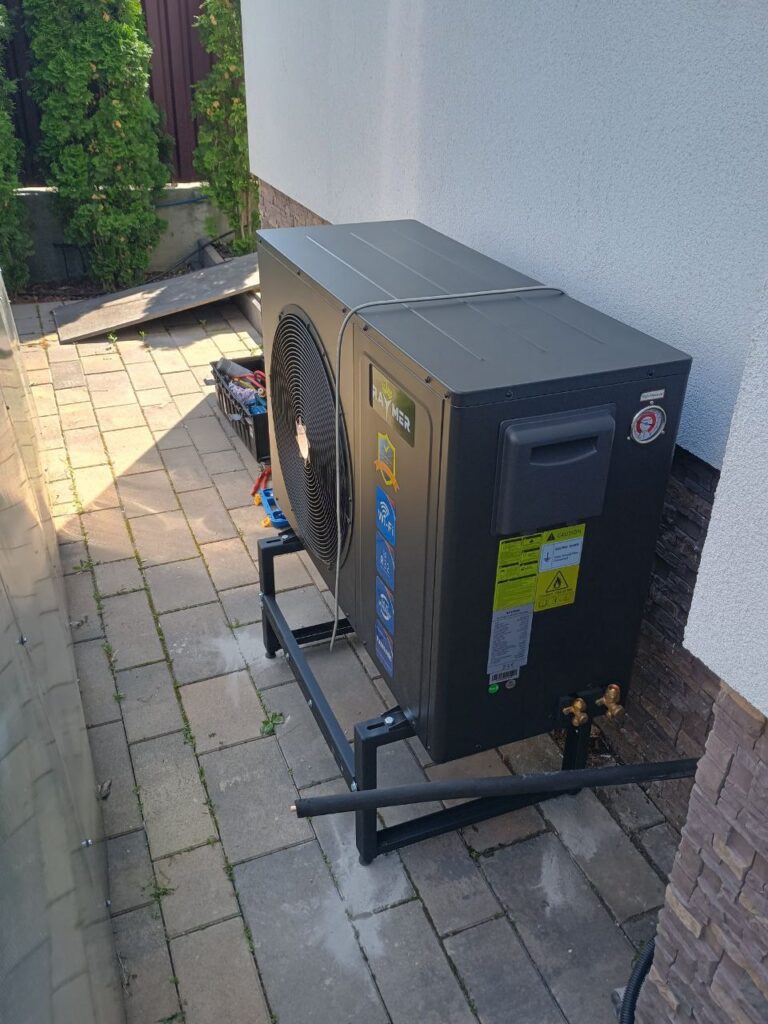

1. Монтаж зовнішнього блоку теплового насоса Raymer RAY-15DS2-EVI
У межах цього проєкту зовнішній блок теплового насоса було встановлено на бетонну основу біля фасаду будинку. Місце монтажу підбиралося з урахуванням декількох важливих факторів: забезпечення вільного доступу повітря з усіх боків, мінімізація рівня шуму для мешканців, а також зручність прокладання фреонових трас до внутрішнього блоку.
Зовнішній блок було встановлено на антивібраційні опори, що суттєво знижують передавання вібрацій на конструкції будинку та сприяють більш тихій роботі обладнання. Відстань до стіни витримано згідно з технічними рекомендаціями виробника — для безперешкодної циркуляції повітря.
Після фіксації блоку, до нього було підключено фреонові магістралі, електричний кабель живлення та лінію управління. Фреонопроводи перед монтажем були ретельно теплоізольовані й герметизовані, щоб уникнути тепловтрат та конденсації. Для запобігання корозії — вся мідна траса була обгорнута спеціальною захисною фольгою з пінополіетиленом.
Окрему увагу приділили процесу вакуумування траси з продуванням азотом, що гарантує чистоту внутрішньої порожнини магістралей та дозволяє уникнути потрапляння вологи, яка негативно впливає на роботу компресора.
Загалом, зовнішній блок встановлено з дотриманням усіх норм і вимог, що забезпечує його ефективну й надійну роботу навіть за складних погодних умов.

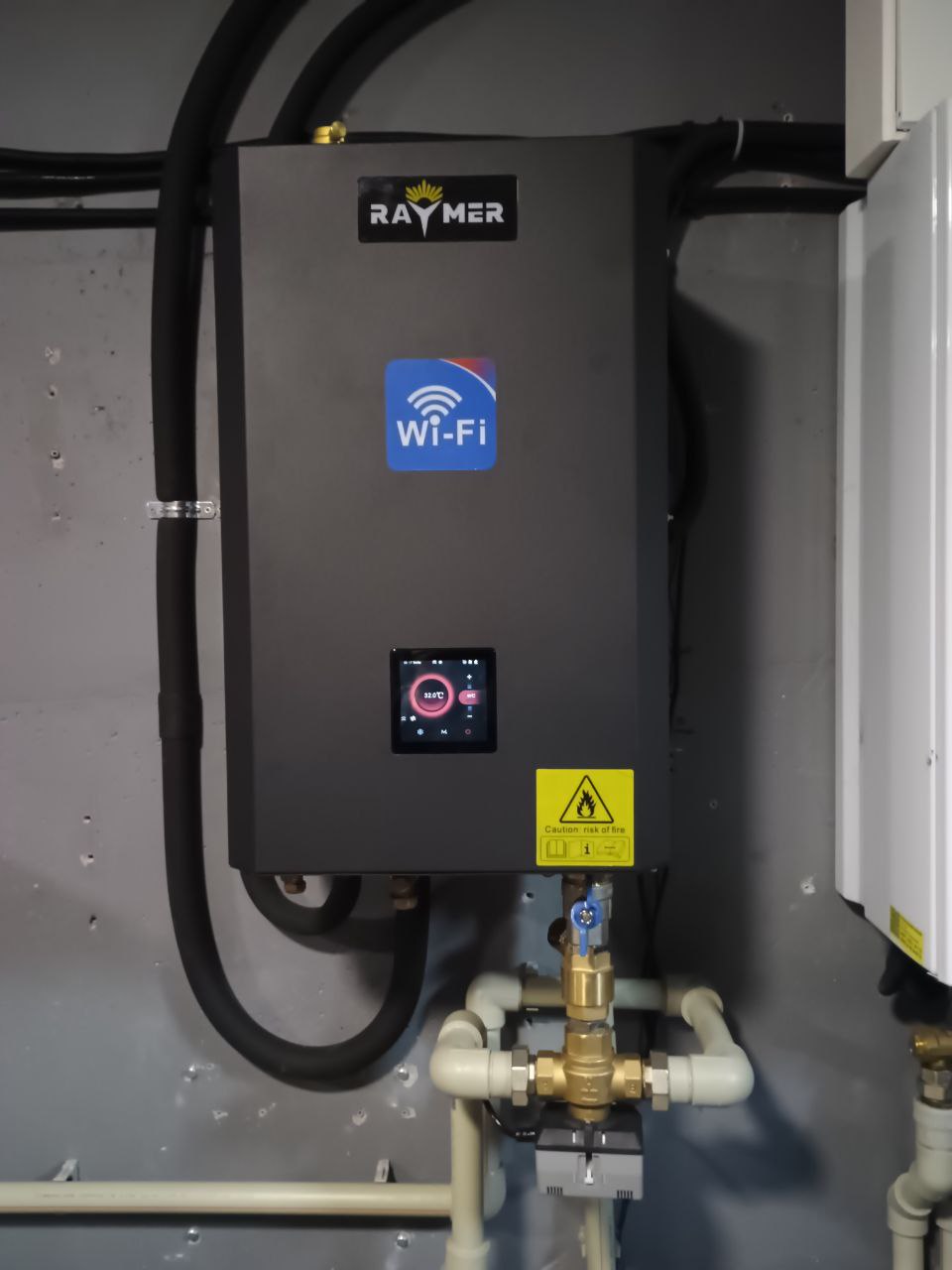

2. Монтаж гідромодуля поруч з електрокотлом
У цьому проєкті гідромодуль теплового насосу Raymer RAY-15DS2-EVI було встановлено в технічному приміщенні поряд із уже наявним електрокотлом. Таке розташування обрали не випадково — це дозволило раціонально використати існуючу обв’язку системи опалення, а також спростити підключення до гідравлічного контуру. Завдяки близькому розташуванню основних елементів вдалося мінімізувати довжину комунікацій та зробити монтаж більш компактним.
Гідромодуль закріплено на стіні з дотриманням необхідних відстаней до суміжного обладнання — для вільного доступу при обслуговуванні. Фреонова магістраль з’єднує гідромодуль із зовнішнім блоком, а гідравлічне підключення виконано безпосередньо до системи подачі та зворотної лінії теплоносія. Вхід і вихід води додатково ізольовано теплоізоляційним матеріалом для мінімізації тепловтрат.
Під час монтажу особливу увагу приділили правильній організації трубопроводів та розташуванню запірної арматури. Усі основні з’єднання виконані таким чином, щоб забезпечити надійну циркуляцію теплоносія та залишити доступ до ключових елементів системи. Це важливо для подальшого проведення профілактичних і сервісних робіт без необхідності демонтажу іншого обладнання.
Підключення здійснювалося через буферну ємність, що виконує функцію гідравлічного розділювача та стабілізатора системи. Буфер забезпечує необхідний об’єм теплоносія, допомагає згладжувати зміни теплового навантаження та створює більш стабільні умови для роботи теплового насоса. Така схема особливо корисна в системах, де одночасно працюють кілька опалювальних контурів із різними потребами в теплі.
Поряд із гідромодулем також зберігся електрокотел, який може бути задіяний як резервне джерело тепла. У разі пікових навантажень, несприятливих погодних умов або проведення технічного обслуговування теплового насоса електрокотел дозволяє підтримувати необхідну температуру теплоносія та не залишати будинок без опалення. Таким чином, вже наявне обладнання було не демонтовано, а інтегровано в нову систему як додаткове джерело тепла.
Загальна компоновка обладнання є максимально компактною та продуманою з точки зору подальшої експлуатації. Гідромодуль, електрокотел, буферна ємність та система трубопроводів розміщені таким чином, щоб забезпечити зручний доступ до основних вузлів, акуратний вигляд котельні та надійну роботу всього комплексу.
У результаті вдалося модернізувати існуючу систему опалення без масштабної перебудови котельні. Raymer RAY-15DS2-EVI став основним джерелом тепла, а електрокотел залишився в системі як резерв. Таке рішення дозволяє поєднати енергоефективність теплового насоса, надійність резервного джерела та зручність експлуатації всієї системи опалення.

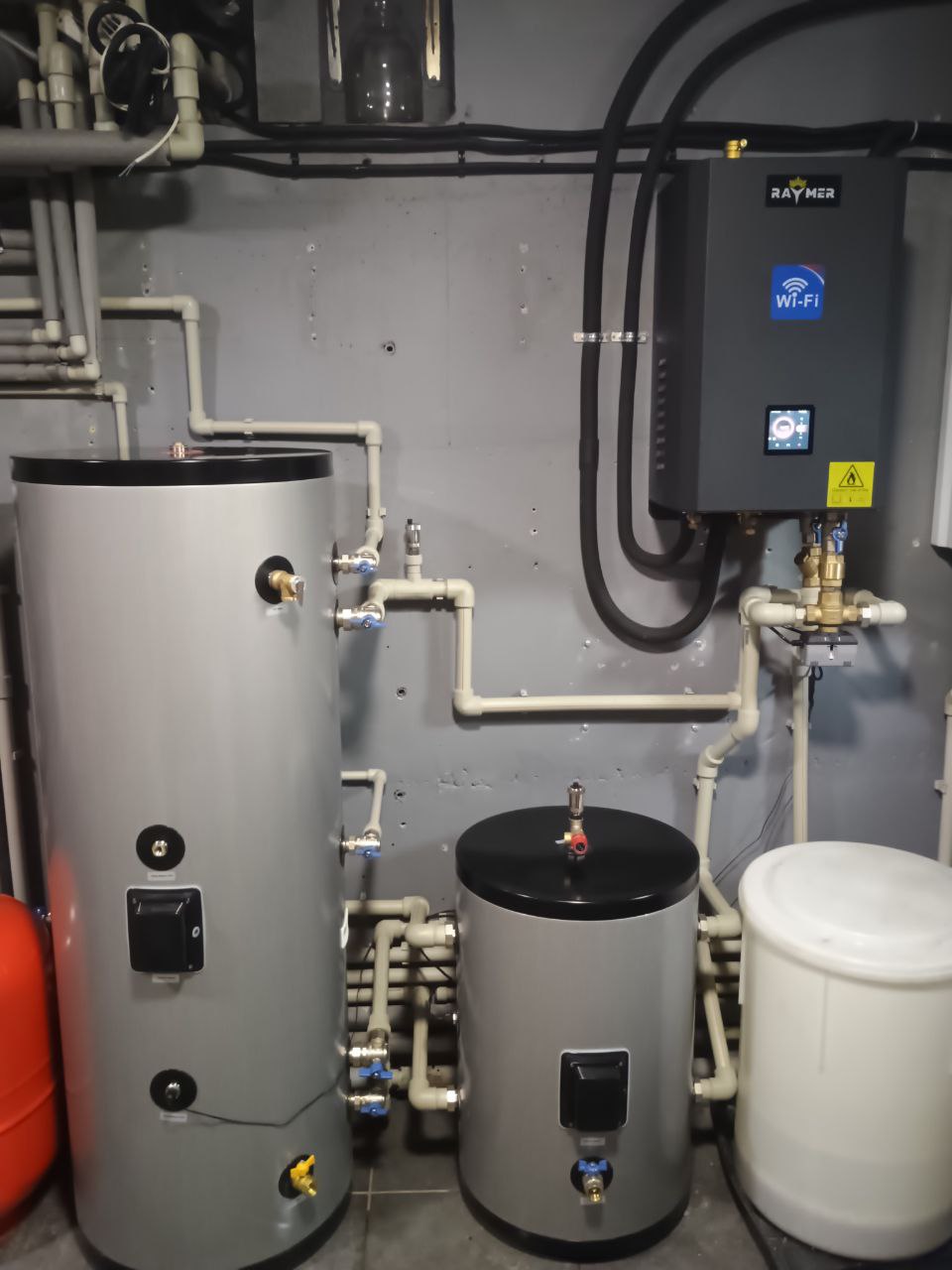

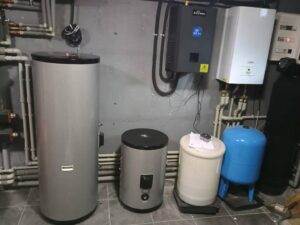

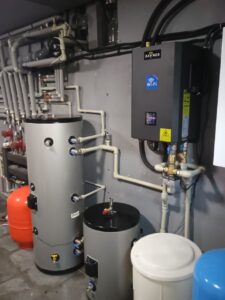

3. Встановлення баку ГВП та баку-накопичувача
У даному проєкті реалізовано продуману та ефективну систему на базі теплового насоса Raymer RAY-15DS2-EVI з підключенням буферної ємності та бака гарячого водопостачання (ГВП). Така схема дозволяє одночасно забезпечити стабільну роботу системи опалення та підготовку гарячої води для побутових потреб.
Буферна ємність Raymer IMP 60, що розташована праворуч на фото, виконує функцію гідравлічного акумулятора та стабілізатора системи. Вона з’єднана з гідромодулем теплового насоса трубопроводами подачі та зворотки, що забезпечує накопичення тепла й усуває гідравлічні розриви між насосом і споживачами. Завдяки цьому система працює рівномірно навіть при змінному тепловому навантаженні, наприклад, коли тепла підлога працює в режимі низької температури.
Буферна ємність також допомагає підтримувати необхідний об’єм теплоносія в системі та зменшує кількість короткочасних запусків і зупинок теплового насоса. Це дозволяє обладнанню працювати більш плавно та стабільно, що позитивно впливає на загальну ефективність системи та ресурс основних компонентів.
Бак ГВП Raymer DWHP 150, розташований перед буферною ємністю, відповідає за підготовку гарячої води для побутових потреб. Його підключення організовано через триходовий клапан, який керує напрямком потоку теплоносія: у моменти, коли є потреба в нагріванні води для ГВП, клапан перемикає потік з буферної ємності на теплообмінник бойлера. Після досягнення заданої температури або завершення ГВП-циклу клапан знову направляє теплоносій у буферну ємність.
Така схема дозволяє гнучко керувати пріоритетом роботи системи: спочатку задовольняється потреба в гарячій воді, а після цього теплова енергія знову спрямовується на опалення будинку. При цьому автоматика контролює температуру та перемикання між режимами, що дозволяє підтримувати необхідні параметри без постійного втручання користувача.
Крім того, на трубопроводах встановлені запірна арматура, циркуляційні насоси та датчики температури, які дозволяють точно контролювати процес і спрощують подальше технічне обслуговування. Усі основні комунікації прокладені компактно та додатково теплоізольовані для зменшення тепловтрат.
Завдяки грамотному зонуванню та чіткому розведенню трубопроводів монтаж виглядає компактно й організовано, що спрощує обслуговування та подальшу експлуатацію. Буферна ємність і бак ГВП доповнюють тепловий насос, формуючи єдину систему, яка забезпечує комфортне опалення та стабільне гаряче водопостачання будинку.

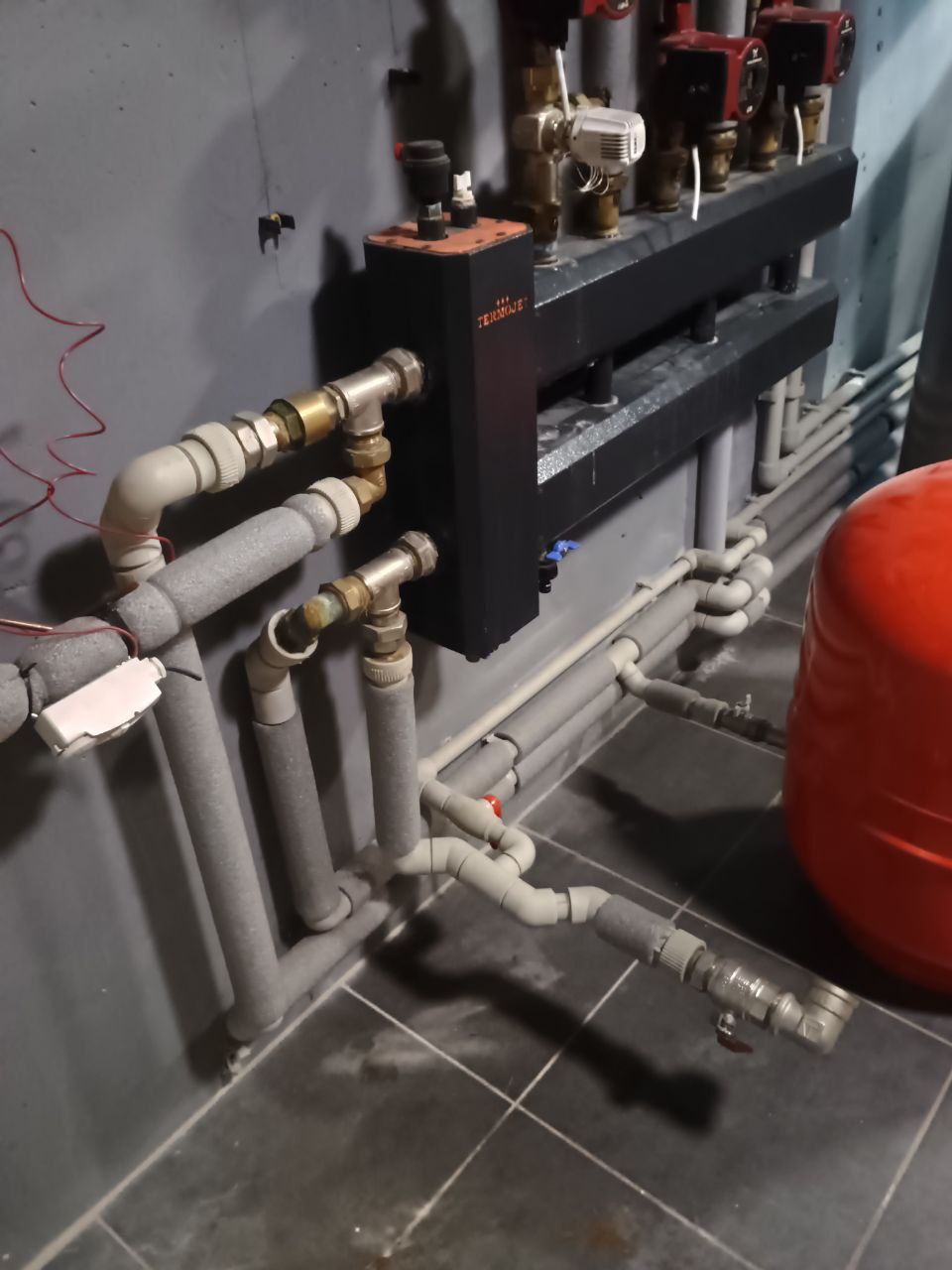

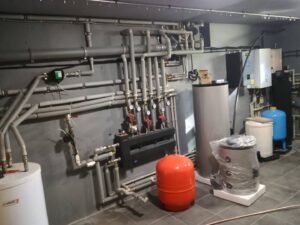

4. Монтаж гідравлічного вузла
У цьому проєкті важливу роль відіграє гідравлічний вузол, який виконує функцію зв’язувальної ланки між тепловим насосом Raymer RAY-15DS2-EVI, буферною ємністю, системою опалення та гарячого водопостачання. Його основне завдання — забезпечити стабільний розподіл теплоносія, підтримку необхідного тиску в системі, а також захист елементів обладнання від гідроударів або перепадів тиску.
Гідравлічний вузол складається зі спеціального гідравлічного роздільника (гідрострілки), в який входять подаючі та зворотні трубопроводи від теплового насоса, буфера і споживачів тепла (радіатори, тепла підлога, бойлер ГВП). До вузла підключено кілька циркуляційних насосів, які відповідають за циркуляцію теплоносія у різних гілках системи. Також встановлено розповітрювачі, запірну арматуру, групу безпеки, манометри та розширювальний бак, які допомагають підтримувати тиск у системі на оптимальному рівні та контролювати її роботу.
Гідравлічний вузол дає змогу тепловому насосу працювати в найбільш сприятливих умовах — без перевантажень та температурних коливань. Завдяки йому система працює ефективно, надійно та злагоджено, а всі компоненти не зазнають надмірного навантаження, що позитивно впливає на їхній ресурс та енергоефективність усієї системи в цілому.
Навіщо ця система?
У великих будинках або будинках із віддаленими санвузлами буває так, що гаряча вода доходить до крана лише через 20–30 секунд після відкриття. Це — втрата комфорту, води і грошей. Установка цього циркуляційного вузла забезпечує постійну циркуляцію теплої води в системі, тож вона завжди є у трубах поруч з точками споживання.
Як працює?
- Насос втягує охолоджену воду, яка залишилася у трубах після останнього використання, назад до бойлера.
- Бойлер підігріває її знову до заданої температури.
- У момент відкриття крана гаряча вода вже є в трубі, і вам не треба чекати.
Переваги теплового насосу Raymer RAY-15DS2-EVI нового покоління
Тепловий насос Raymer RAY-15DS2-EVI має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 180 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення. Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI) Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Абсолютно новий дизайн
Тепловий насос Raymer RAY-15DS2-EVI 15 кВт спліт-система вирізняється високою надійністю і довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання, а новий чорний колір зовнішнього та внутрішнього блоків теплового насосу гармонійно вписується в естетичний вигляд фасаду та інтер’єру будинку.
Чому ми обрали саме чорний колір в новому дизайні?
Сучасний естетичний вигляд
Чорний колір надає продуктам стильного та сучасного вигляду, який легко вписується в різні інтер’єри. Він асоціюється з преміум-класом та високою якістю.
Практичність
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Теплові властивості
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Вбудований Wi-Fi модуль
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники, маючи доступ до інтернету.
Зручність такої функції полягає в тому, що, будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температурою в домі по прибуттю, не чекаючи, доки система запрацює на повну потужність.
