Задача
Перед нами стояла задача заменить электрическое отопление в частном доме площадью 200 квадратных метров на более энергоэффективное решение. До момента модернизации система работала на основе электрокотла, который с каждым годом потреблял все больше электроэнергии, что приводило к высоким счетам в зимний период. При этом владелец хотел не только сократить расходы, но и получить автономную, надежную и современную систему с функциями горячего водоснабжения и рециркуляции. Основные требования клиента:
- существенное снижение затрат на отопление;
- интеграция с существующей системой теплого пола и радиаторами;
- обеспечение горячего водоснабжения с возможностью быстрой подачи теплой воды;
- полностью автоматизированная и тихая в работе система.
Решение
Оптимальным решением стал монтаж инверторного теплового насоса Raymer RAY-15DS2-EVI, который способен эффективно работать даже при низких внешних температурах до -30°C. Благодаря высокому коэффициенту энергоэффективности, данная модель позволяет получить до 4,5 кВт тепла на каждый потребленный киловатт электроэнергии. Это сразу уменьшило расходы на отопление в несколько раз. Система была реализована по следующему принципу:
Отопление: тепловой насос обеспечивает нагрев воды для теплого пола и радиаторного контура, разделенных через буферную емкость для стабилизации температур.
ГВС: установлен бойлер косвенного нагрева, к которому подключен контур нагрева от теплового насоса, что позволяет получать горячую воду без дополнительных электронагревателей.
Циркуляция: реализована линия рециркуляции горячей воды с насосом, благодаря чему горячая вода доступна почти мгновенно в любой точке дома.
Монтаж включал тщательную подготовку: прокладку фреоновых трасс, установку внешнего блока на специальную основу, герметизацию утепленных трубопроводов, вакуумирование с использованием азота, а также гидравлическое подключение внутреннего блока с учетом всех гидравлических разделителей. В результате заказчик получил полностью автоматизированную систему отопления, которая эффективно работает в любое время года, обеспечивая тепло, комфорт и значительную экономию средств.

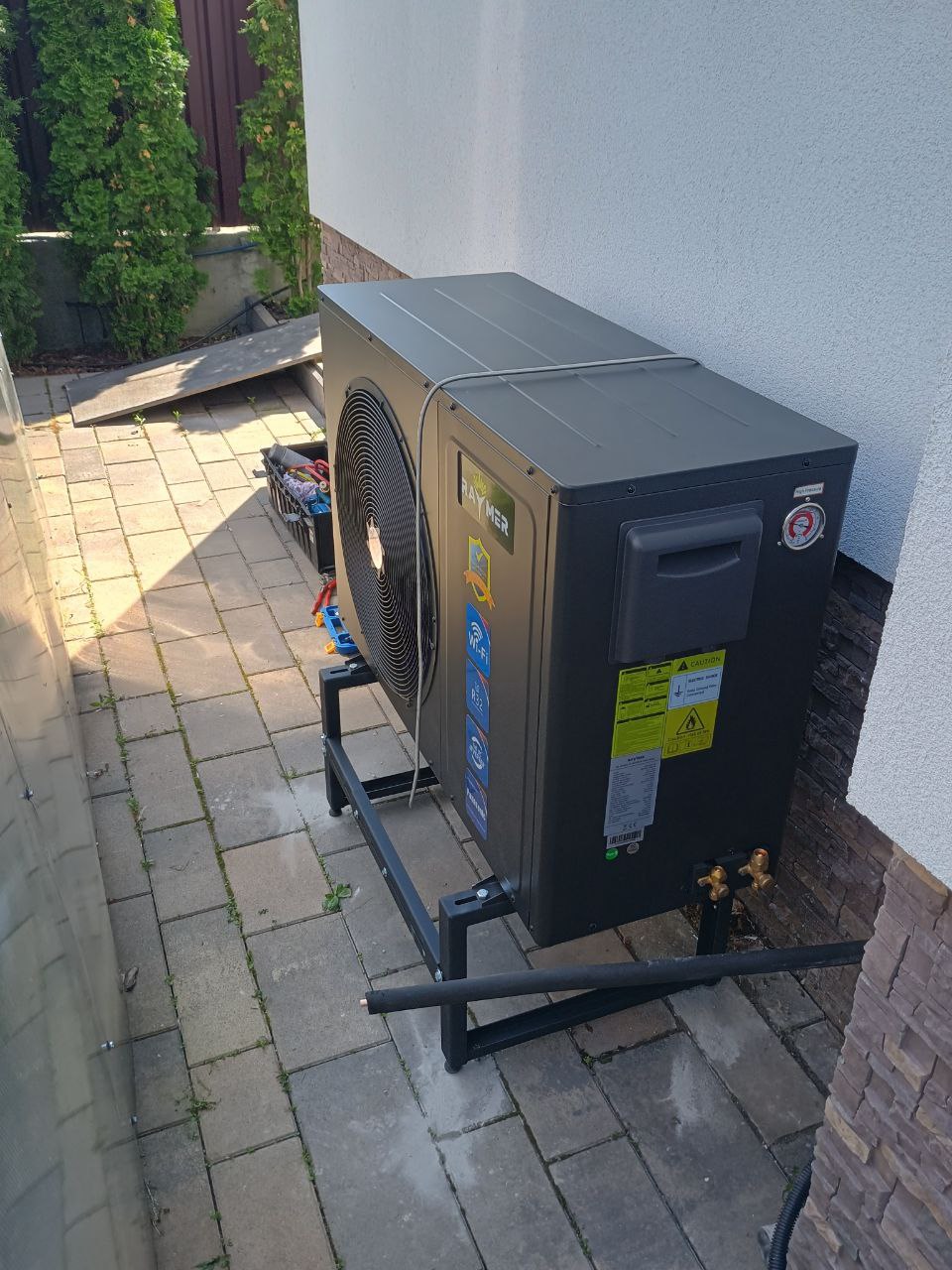

1. Монтаж внешнего блока теплового насоса Raymer RAY-15DS2-EVI
В рамках этого проекта внешний блок теплового насоса был установлен на бетонное основание у фасада дома.
Место монтажа подбиралось с учетом нескольких важных факторов: обеспечение свободного доступа воздуха со всех сторон, минимизация уровня шума для жильцов, а также удобство прокладки фреоновых трасс к внутреннему блоку.
Внешний блок был установлен на антивибрационные опоры, которые существенно снижают передачу вибраций на конструкции дома и способствуют более тихой работе оборудования. Расстояние до стены выдержано в соответствии с техническими рекомендациями производителя — для беспрепятственной циркуляции воздуха. После фиксации блока к нему были подключены фреоновые магистрали, электрический кабель питания и линия управления. Фреонопроводы перед монтажом были тщательно теплоизолированы и герметизированы, чтобы избежать теплопотерь и конденсации.
Для предотвращения коррозии — вся медная трасса была обернута специальной защитной фольгой с пенополиэтиленом. Особое внимание уделили процессу вакуумирования трассы с продувкой азотом, что гарантирует чистоту внутренней полости магистралей и позволяет избежать попадания влаги, которая негативно влияет на работу компрессора. В целом, наружный блок установлен с соблюдением всех норм и требований, что обеспечивает его эффективную и надежную работу даже в сложных погодных условиях.

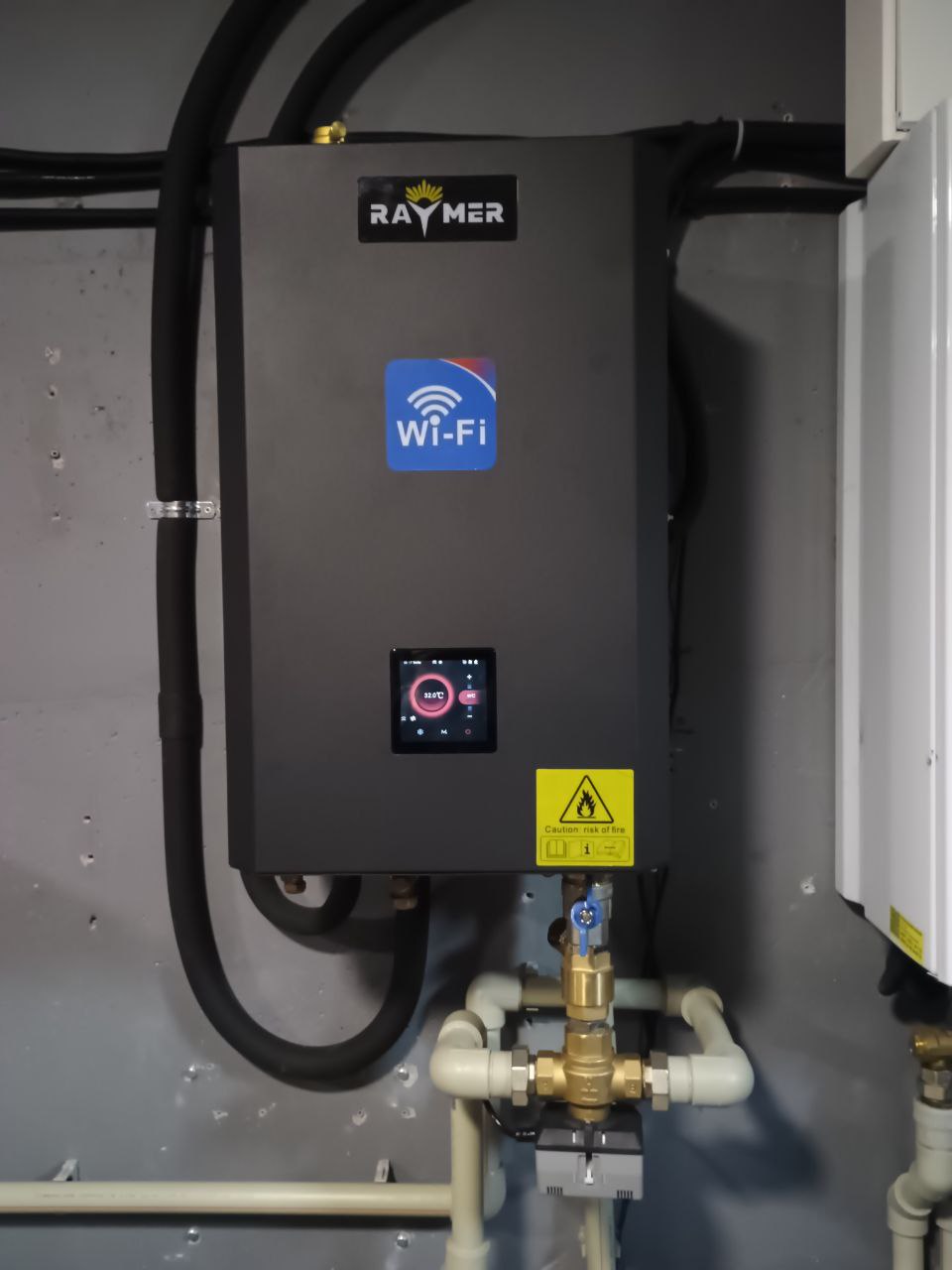

2. Монтаж гидромодуля рядом с электрокотлом
В этом проекте гидромодуль теплового насоса Raymer RAY-15DS2-EVI был установлен в техническом помещении рядом с уже имеющимся электрокотлом. Такое расположение выбрали не случайно — это позволило рационально использовать существующую обвязку системы отопления, а также упростить подключение к гидравлическому контуру. Благодаря близкому расположению основных элементов удалось минимизировать длину коммуникаций и сделать монтаж более компактным.
Гидромодуль закреплен на стене с соблюдением необходимых расстояний до соседнего оборудования — для свободного доступа при обслуживании. Фреоновая магистраль соединяет гидромодуль с внешним блоком, а гидравлическое подключение выполнено непосредственно к системе подачи и обратной линии теплоносителя. Вход и выход воды дополнительно изолированы теплоизоляционным материалом для минимизации тепловых потерь.
Во время монтажа особое внимание уделили правильной организации трубопроводов и расположению запорной арматуры. Все основные соединения выполнены таким образом, чтобы обеспечить надежную циркуляцию теплоносителя и сохранить доступ к ключевым элементам системы. Это важно для дальнейшего проведения профилактических и сервисных работ без необходимости демонтажа другого оборудования.
Подключение осуществлялось через буферную емкость, которая выполняет функцию гидравлического разделителя и стабилизатора системы. Буфер обеспечивает необходимый объем теплоносителя, помогает сглаживать изменения тепловой нагрузки и создает более стабильные условия для работы теплового насоса. Такая схема особенно полезна в системах, где одновременно работают несколько отопительных контуров с различными потребностями в тепле.
Рядом с гидромодулем также сохранился электрокотел, который может использоваться в качестве резервного источника тепла. В случае пиковых нагрузок, неблагоприятных погодных условий или проведения технического обслуживания теплового насоса электрокотел позволяет поддерживать необходимую температуру теплоносителя и не оставлять дом без отопления. Таким образом, уже имеющееся оборудование не демонтировали, а интегрировали в новую систему в качестве дополнительного источника тепла.
Общая компоновка оборудования является максимально компактной и продуманной с точки зрения дальнейшей эксплуатации. Гидромодуль, электрокотел, буферная емкость и система трубопроводов размещены таким образом, чтобы обеспечить удобный доступ к основным узлам, аккуратный внешний вид котельной и надежную работу всего комплекса.
В результате удалось модернизировать существующую систему отопления без масштабной реконструкции котельной. Raymer RAY-15DS2-EVI стал основным источником тепла, а электрокотел остался в системе в качестве резервного. Такое решение позволяет объединить энергоэффективность теплового насоса, надежность резервного источника и удобство эксплуатации всей системы отопления.

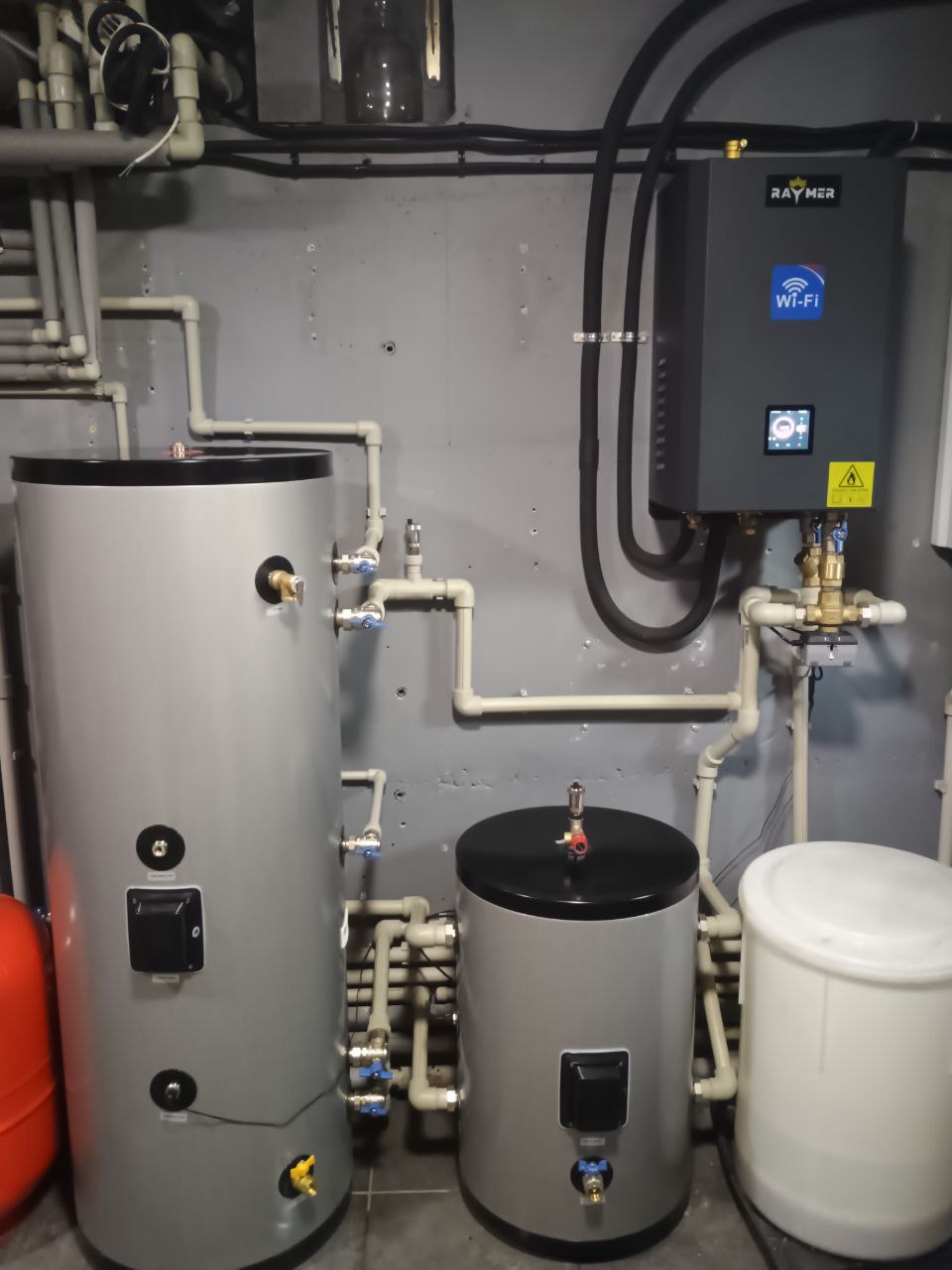

3. Установка бака ГВС и бака-накопителя
В данном проекте реализована продуманная и эффективная система на базе теплового насоса Raymer RAY-15DS2-EVI с подключением буферной емкости и бака горячего водоснабжения (ГВС). Такая схема позволяет одновременно обеспечить стабильную работу системы отопления и подготовку горячей воды для бытовых нужд.
Буферная емкость Raymer IMP 60, расположенная справа на фото, выполняет функцию гидравлического аккумулятора и стабилизатора системы. Она соединена с гидромодулем теплового насоса трубопроводами подачи и обратки, что обеспечивает накопление тепла и устраняет гидравлические разрывы между насосом и потребителями. Благодаря этому система работает равномерно даже при переменной тепловой нагрузке, например, когда теплый пол работает в режиме низкой температуры.
Буферная емкость также помогает поддерживать необходимый объем теплоносителя в системе и уменьшает количество кратковременных запусков и остановок теплового насоса. Это позволяет оборудованию работать более плавно и стабильно, что положительно влияет на общую эффективность системы и ресурс основных компонентов.
Бак ГВС Raymer DWHP 150, расположенный перед буферной емкостью, отвечает за подготовку горячей воды для бытовых нужд. Его подключение организовано через трехходовой клапан, который управляет направлением потока теплоносителя: в моменты, когда возникает потребность в нагреве воды для ГВС, клапан переключает поток с буферной емкости на теплообменник бойлера. После достижения заданной температуры или завершения цикла ГВС клапан снова направляет теплоноситель в буферную емкость.
Такая схема позволяет гибко управлять приоритетом работы системы: сначала удовлетворяется потребность в горячей воде, а после этого тепловая энергия снова направляется на отопление дома. При этом автоматика контролирует температуру и переключение между режимами, что позволяет поддерживать необходимые параметры без постоянного вмешательства пользователя.
Кроме того, на трубопроводах установлены запорная арматура, циркуляционные насосы и датчики температуры, которые позволяют точно контролировать процесс и упрощают дальнейшее техническое обслуживание. Все основные коммуникации проложены компактно и дополнительно теплоизолированы для уменьшения тепловых потерь.
Благодаря грамотному зонированию и четкой разводке трубопроводов монтаж выглядит компактно и организованно, что упрощает обслуживание и дальнейшую эксплуатацию. Буферная емкость и бак ГВС дополняют тепловой насос, формируя единую систему, которая обеспечивает комфортное отопление и стабильное горячее водоснабжение дома.

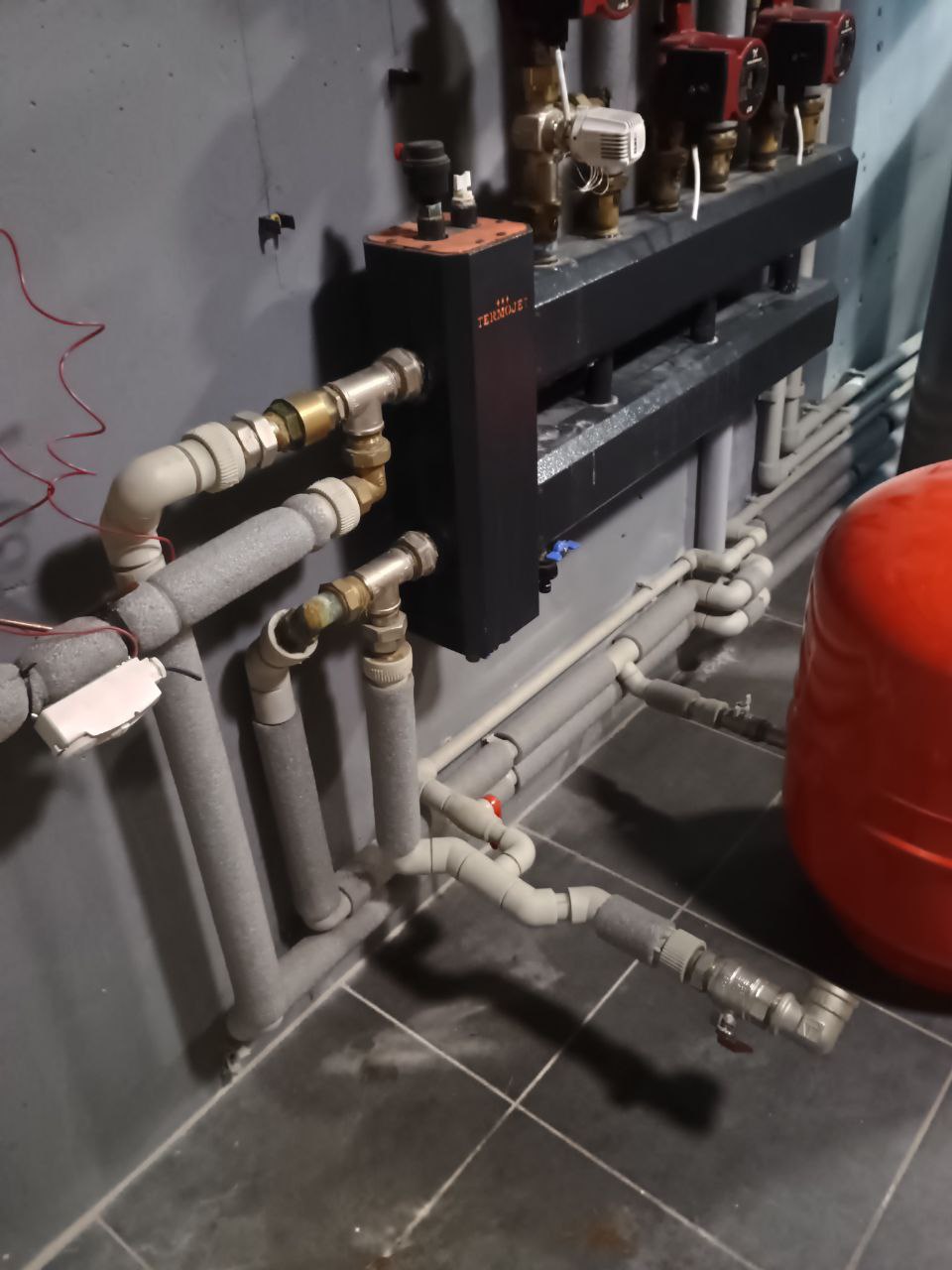

4. Монтаж гидравлического узла
В этом проекте важную роль играет гидравлический узел, который выполняет функцию связующего звена между тепловым насосом Raymer RAY-15DS2-EVI, буферной емкостью, системой отопления и горячего водоснабжения. Его основная задача — обеспечить стабильное распределение теплоносителя, поддержание необходимого давления в системе, а также защиту элементов оборудования от гидроударов или перепадов давления.
Гидравлический узел состоит из специального гидравлического разделителя (гидрострелки), в который входят подающие и обратные трубопроводы от теплового насоса, буфера и потребителей тепла (радиаторы, теплый пол, бойлер ГВС). К узлу подключено несколько циркуляционных насосов, которые отвечают за циркуляцию теплоносителя в различных ветвях системы. Также установлены развоздушители, запорная арматура, группа безопасности, манометры и расширительный бак, которые помогают поддерживать давление в системе на оптимальном уровне и контролировать ее работу.
Гидравлический узел позволяет тепловому насосу работать в наиболее благоприятных условиях — без перегрузок и температурных колебаний. Благодаря ему система работает эффективно, надежно и слаженно, а все компоненты не подвергаются чрезмерной нагрузке, что положительно влияет на их ресурс и энергоэффективность всей системы в целом.
Зачем нужна эта система?
В больших домах или домах с удаленными санузлами бывает так, что горячая вода доходит до крана только через 20–30 секунд после открытия. Это — потеря комфорта, воды и денег. Установка этого циркуляционного узла обеспечивает постоянную циркуляцию теплой воды в системе, поэтому она всегда есть в трубах рядом с точками потребления.
Как работает?
- Насос втягивает охлажденную воду, которая осталась в трубах после последнего использования, обратно в бойлер.
- Бойлер подогревает ее снова до заданной температуры.
- В момент открытия крана горячая вода уже есть в трубе, и вам не нужно ждать.
Преимущества теплового насоса Raymer RAY-15DS2-EVI нового поколения
Тепловой насос Raymer RAY-15DS2-EVI имеет мощность 15 кВт, что делает его идеальным для эффективного отопления помещений площадью до 180 кв.м. Он обеспечивает значительную экономию электроэнергии до 80% по сравнению с традиционными системами отопления, что позволяет снизить затраты на отопление.
Используя экологически чистую энергию, этот тепловой насос способствует снижению выбросов CO₂ и положительно влияет на окружающую среду.
Инверторный компрессор и технология Enhanced Vapor Injection (EVI)
Инверторная технология позволяет регулировать мощность насоса в зависимости от потребностей, обеспечивая стабильное и эффективное отопление помещения. Благодаря технологии Enhanced Vapor Injection (EVI) тепловой насос может работать при низких температурах до -30°C, что расширяет возможности его использования в различных климатических условиях.
Абсолютно новый дизайн
Тепловой насос Raymer RAY-15DS2-EVI 15 кВт сплит-система отличается высокой надежностью и долговечностью. Современные технологии и качественные материалы обеспечивают долгий срок службы оборудования, а новый черный цвет внешнего и внутреннего блоков теплового насоса гармонично вписывается в эстетический вид фасада и интерьера дома.
Почему мы выбрали именно черный цвет в новом дизайне?
Современный эстетический вид
Черный цвет придает продуктам стильный и современный вид, который легко вписывается в разные интерьеры. Он ассоциируется с премиум-классом и высоким качеством.
Практичность
Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это снижает необходимость в частой очистке и уходе за устройством, что удобно для пользователей.
Тепловые свойства
Черный цвет обладает лучшей способностью к поглощению тепла, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы.
Встроенный Wi-Fi модуль
Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни находились, вы можете включить/выключить тепловой насос, а также отслеживать его показатели, имея доступ к интернету.
Удобство такой функции заключается в том, что, даже находясь в поездке, вы можете заранее включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температурой в доме по прибытии, не дожидаясь, пока система выйдет на полную мощность.
