Задача

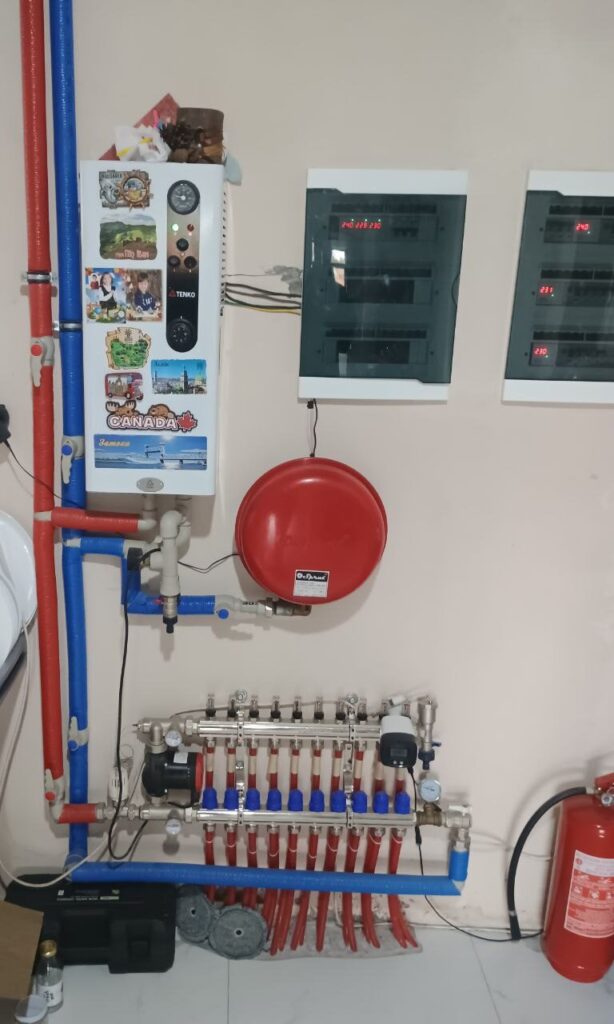

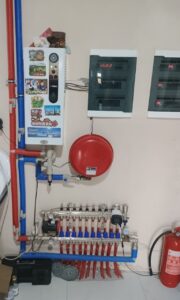

До начала монтажа теплового насоса дом площадью 150 м² в с. Гатное отапливался исключительно электрическим котлом. Несмотря на то, что система работала стабильно и полностью обеспечивала потребности дома в отоплении, её эксплуатация была связана со значительными затратами на электроэнергию. Особенно это ощущалось в зимний период, когда электрокотёл практически непрерывно поддерживал комфортную температуру в системе тёплого пола.
Основной целью владельцев было существенно снизить расходы на отопление, не отказываясь от уже существующей системы и не выполняя масштабную реконструкцию котельной. Поскольку дом оборудован системой водяного тёплого пола, работающей при низких температурах теплоносителя, было принято решение интегрировать тепловой насос Raymer RAY-15DS2-EVI, который идеально подходит для таких систем отопления и обеспечивает высокий коэффициент энергоэффективности (COP).
Одной из ключевых задач проекта стало грамотное подключение нового оборудования к существующей системе без нарушения её работоспособности. Необходимо было правильно организовать гидравлическую схему, обеспечить корректное взаимодействие теплового насоса с имеющимся электрокотлом, настроить циркуляцию теплоносителя и автоматическое управление всеми режимами работы.
Кроме того, особое внимание было уделено обеспечению эффективной работы системы при низких температурах наружного воздуха. Важно было не только добиться максимальной экономии электроэнергии, но и гарантировать стабильное отопление дома на протяжении всего отопительного сезона.
В результате модернизации владельцы получили современную энергоэффективную систему отопления, которая значительно снижает эксплуатационные расходы, повышает комфорт проживания и сохраняет возможность использования электрического котла в качестве резервного источника тепла.
1. Монтаж наружного блока Raymer RAY-15DS2-EVI

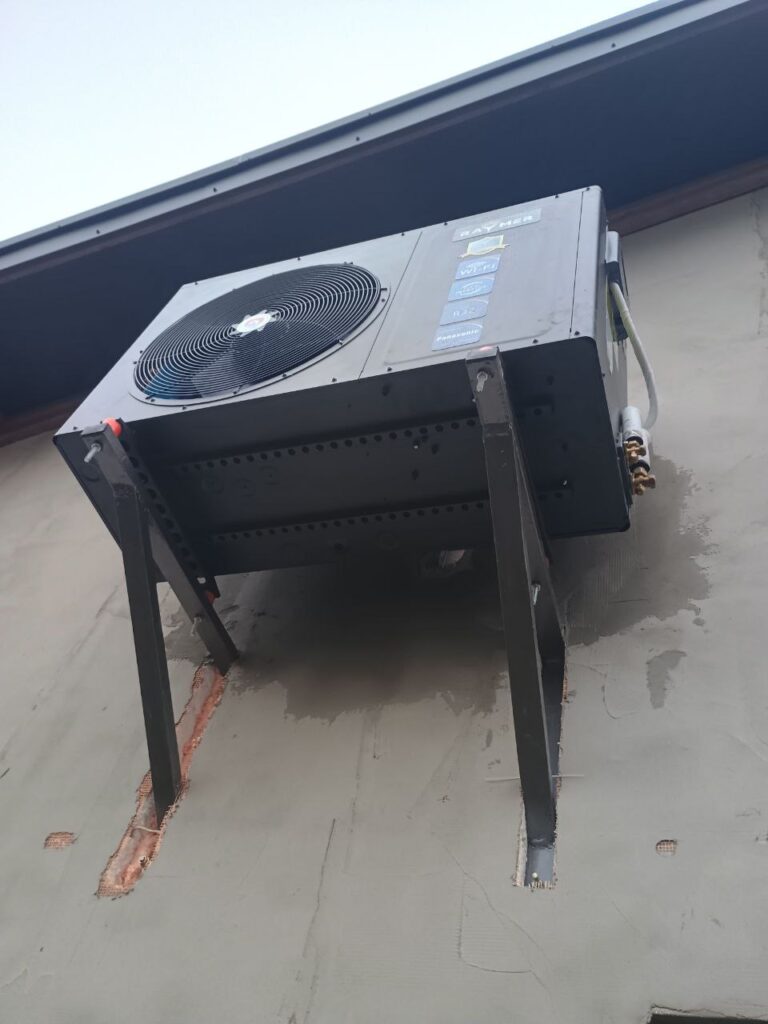

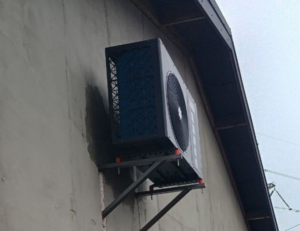

Первым этапом монтажа стала установка наружного блока теплового насоса Raymer RAY-15DS2-EVI. Для его размещения была использована прочная металлическая настенная консоль собственного изготовления, жестко закреплённая к несущей стене дома с помощью анкерных креплений. Такой способ монтажа позволяет надежно выдерживать вес оборудования и динамические нагрузки, возникающие во время работы компрессора и вентиляторов.
Размещение наружного блока на возвышении обеспечивает оптимальную высоту над уровнем земли, защищая оборудование от снежных заносов, дождевой воды, грязи и возможного подтопления. Кроме того, вокруг теплообменника оставлено достаточное пространство для свободного забора и выброса воздуха, что является одним из главных условий эффективной работы теплового насоса в любое время года.
Для снижения передачи вибраций на стену между корпусом теплового насоса и металлической консолью установлены антивибрационные опоры. Они эффективно гасят колебания, возникающие во время работы компрессора, уменьшают уровень шума внутри дома и защищают строительные конструкции от постоянных вибрационных нагрузок.
Прокладка коммуникаций выполнена аккуратно и в полном соответствии с рекомендациями производителя. Фреоновые магистрали, силовые кабели и кабели управления надежно закреплены, защищены от механических повреждений и воздействия атмосферных факторов. Во время монтажа соблюдены необходимые уклоны трубопроводов, минимальные радиусы изгиба и требования к теплоизоляции, что гарантирует стабильную и эффективную работу системы даже при низких температурах наружного воздуха.
Конструкция металлической консоли имеет достаточный запас прочности и обеспечивает удобный доступ ко всем узлам теплового насоса. Это значительно упрощает проведение сезонного технического обслуживания, очистку теплообменника и выполнение сервисных работ без необходимости демонтажа оборудования.
Организация отвода конденсата
Особое внимание при монтаже было уделено организации отвода конденсата, который образуется во время работы теплового насоса в режиме отопления, особенно в процессе автоматической разморозки теплообменника. Для этого был предусмотрен безопасный отвод воды от наружного блока таким образом, чтобы она не попадала на фасад здания и не скапливалась возле фундамента.
Правильно организованная система водоотведения предотвращает образование наледи под оборудованием в зимний период, защищает отмостку и конструкции здания от постоянного воздействия влаги, а также обеспечивает безопасное передвижение возле места установки теплового насоса. Такой подход повышает надежность эксплуатации оборудования и способствует его долговечной и стабильной работе на протяжении многих лет.
2. Монтаж внутреннего блока Raymer RAY-15DS2-EVI

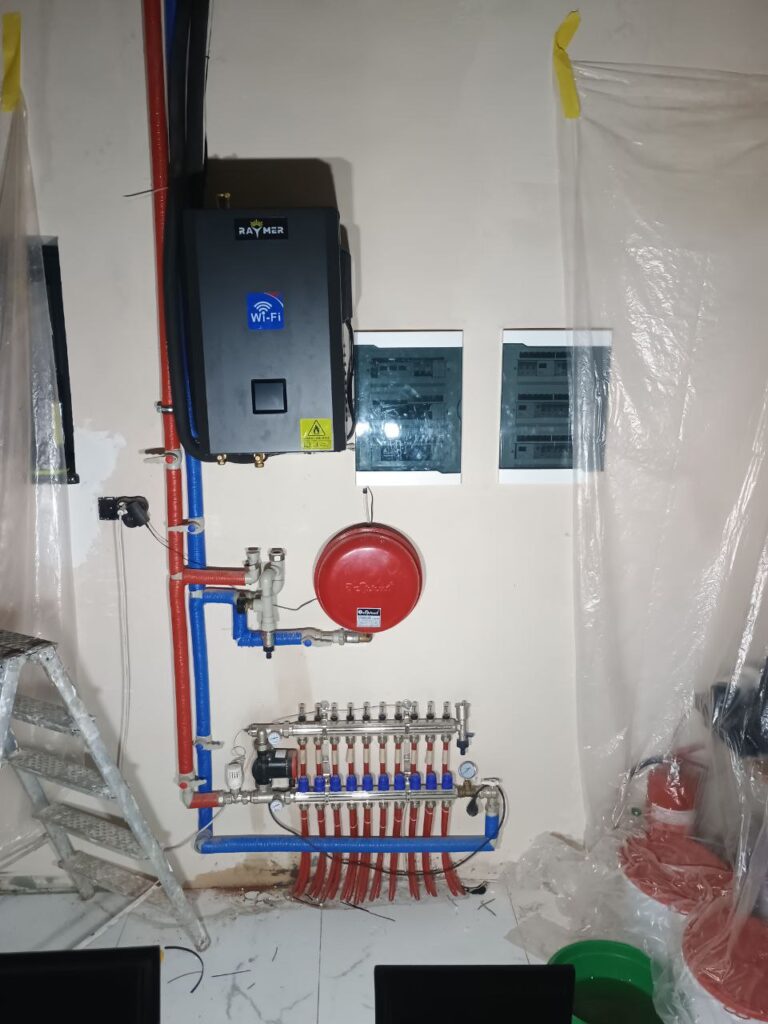

После установки наружного блока был выполнен монтаж внутреннего блока (гидромодуля) Raymer RAY-15DS2-EVI в котельной. Для оптимизации пространства и упрощения гидравлической схемы старый электрический котёл был полностью демонтирован. Отказ от резервного электрокотла позволил построить современную систему отопления, в которой основным источником тепловой энергии стал тепловой насос.
Гидромодуль установлен на месте демонтированного оборудования, что позволило максимально эффективно использовать существующее пространство котельной и минимизировать длину трубопроводов. Такое расположение не только обеспечивает аккуратный внешний вид технического помещения, но и уменьшает тепловые потери, а также улучшает циркуляцию теплоносителя между основными элементами системы.
Установка дополнительного расширительного бака
В процессе модернизации системы отопления был также установлен дополнительный мембранный расширительный бак. Его основная задача — компенсация теплового расширения теплоносителя при нагреве и поддержание стабильного рабочего давления в контуре.
Благодаря дополнительному объёму расширения система работает более стабильно, снижается нагрузка на теплообменник, трубопроводы, предохранительный клапан и другие элементы гидравлической системы. Это повышает общую надёжность оборудования и продлевает срок его эксплуатации.

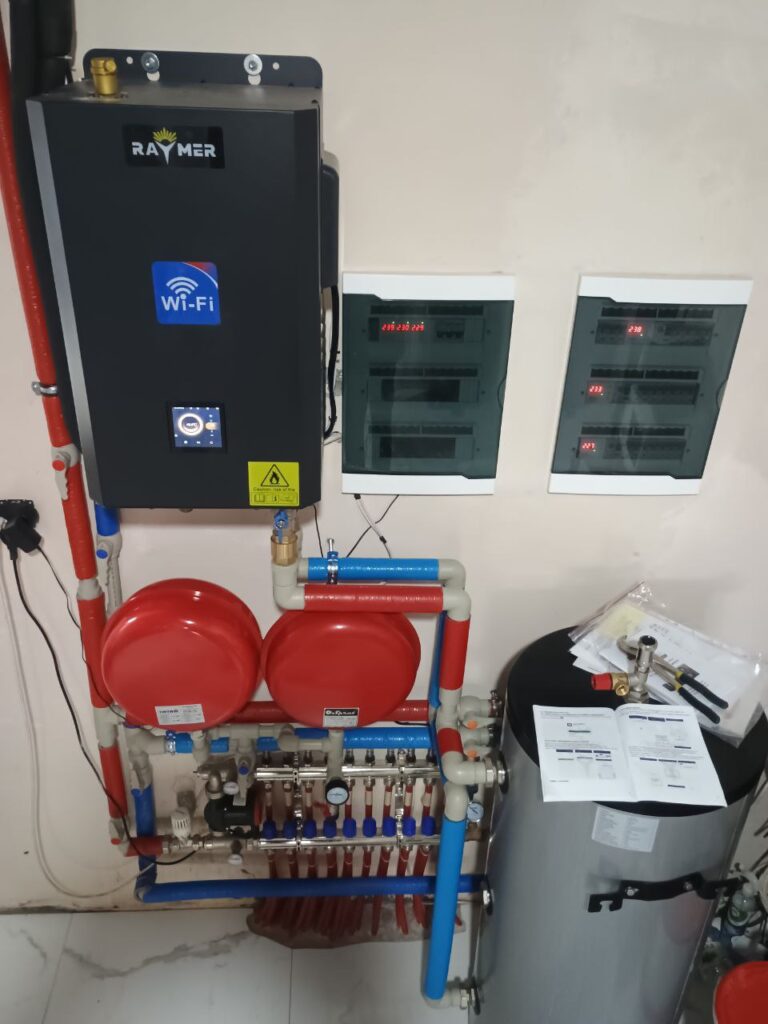

Профессиональная гидравлическая обвязка
Все подключения выполнены в соответствии с требованиями производителя и современными нормами монтажа. В котельной смонтированы циркуляционные насосы, коллекторы тёплого пола, запорная арматура, фильтры, группа безопасности, автоматические воздухоотводчики и другие необходимые элементы гидравлической системы.
Особое внимание уделено компактному размещению оборудования и удобству дальнейшего сервисного обслуживания. Все узлы имеют свободный доступ для диагностики, очистки, ремонта или замены отдельных компонентов без необходимости демонтажа других элементов системы.

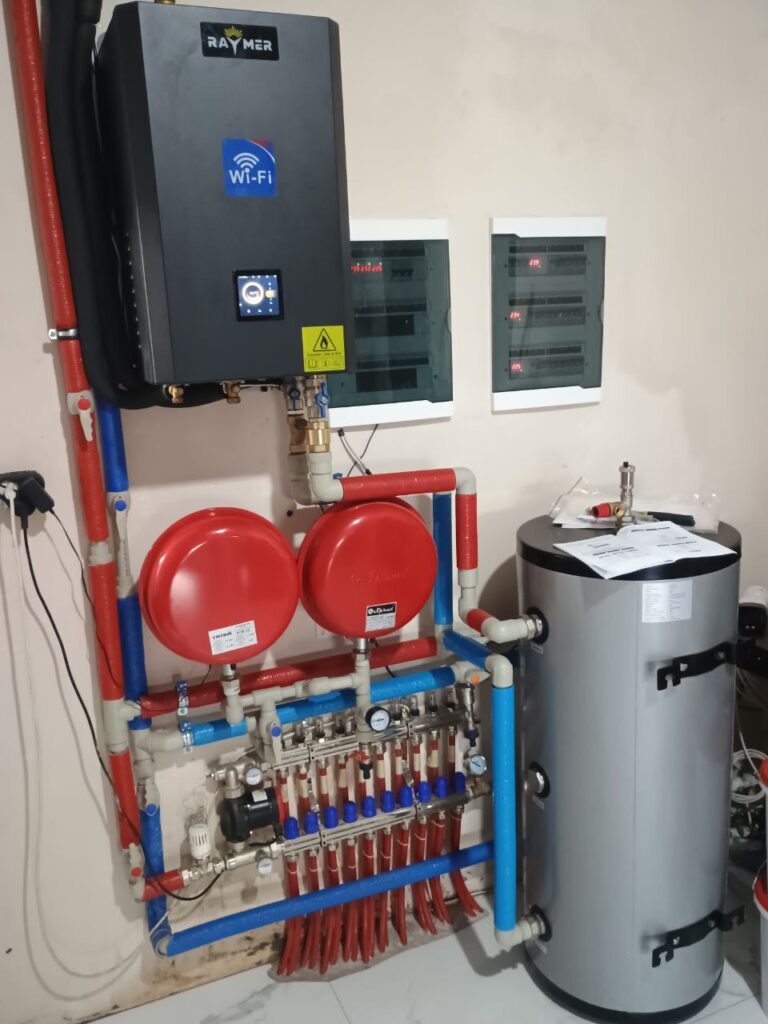

3. Буферная емкость Raymer IMP 100 L подключение к контуру отопления
Буферная емкость Raymer IMP 100 L была установлена как центральный элемент гидравлической системы, обеспечивающий стабильную и эффективную работу теплового насоса. Монтаж выполнен рядом с гидромодулем, что минимизирует длину трубопроводов и уменьшает тепловые потери.
Подключение к системе отопления Буферная емкость выполняет роль гидравлического разделителя между тепловым насосом и контурами отопления. Подключение выполнено следующим образом:
К колектору теплого пола — выход из буферной емкости подключен непосредственно к коллектору теплой полы. Это обеспечивает подачу теплоносителя с оптимальной температурой и предотвращает частые пуски циркуляционного насоса теплового насоса. Наличие буфера позволяет поддерживать стабильную температуру в низкотемпературном контуре пола.
К радиаторному контуру второго этажа — другой выход подключен к радиаторной линии, которая требует более высокой температуры теплоносителя. Схема позволяет обеспечить равномерный прогрев второго этажа даже при изменении температуры подачи из теплового насоса. Буфер сглаживает колебания и поддерживает стабильное давление в системе.
Преимущества такого подключения
- температура в каждом контуре остается стабильной даже при изменении режимов теплового насоса;
- уменьшаются циклы включения-выключения насоса, что продлевает срок его службы;
- система легко обслуживается — все узлы доступны, трубы размещены логично и компактно;
- буферная емкость работает как запас тепла, что повышает комфорт в холодные периоды и оптимизирует потребление электроэнергии.
Такое решение делает систему более надежной, предсказуемой и эффективной при работе в доме с комбинированными контурами отопления.
4. Вспомогательные элементы системы
Установленная система отопления оснащена рядом вспомогательных элементов, которые обеспечивают ее безопасную, стабильную и эффективную работу. Каждый из этих компонентов выполняет свою критически важную функцию и гарантирует правильное взаимодействие всех узлов системы. Циркуляционные насосы Это элементы, которые отвечают за движение теплоносителя в различных контурах системы — теплом полу, радиаторах и между тепловым насосом и буферной емкостью. Зачем нужны:
- обеспечивают равномерный прогрев всех помещений;
- поддерживают стабильное давление и оптимальную скорость движения теплоносителя;
- позволяют контурам работать независимо друг от друга (теплый пол — низкотемпературный контур, радиаторы — высокотемпературный).
Благодаря правильно подобранному и установленному циркуляционному насосу система работает тихо, плавно и без гидравлических разбалансировок. Группа безопасности Группа безопасности — это комплекс, который обычно включает: предохранительный клапан; автоматический отводчик воздуха; манометр. Для чего они служат:
- защищает систему от избыточного давления;
- автоматически удаляет воздух из трубопроводов;
- позволяет контролировать давление в системе.
Без группы безопасности любое превышение давления или воздушная пробка могут привести к некорректной работе или даже аварийным ситуациям. Расширительные баки В системе установлено 2 расширительных бака, компенсирующих тепловое расширение воды. Их роль:
- поддержание стабильного давления в системе, когда теплоноситель нагревается и увеличивается в объеме;
- защита труб, насосов и буферной емкости от скачков давления;
- предотвращение срабатывания предохранительных клапанов при нагреве.
Отдельный дополнительный расширительный бак был установлен рядом с буферной емкостью, что обеспечивает правильную компенсацию для большого гидравлического объема системы. Вместе эти вспомогательные элементы формируют полностью защищенную, сбалансированную и энергоэффективную систему отопления, которая способна стабильно работать в различных режимах и гарантирует долгий срок службы теплового насоса.
Что получает клиент, установив тепловой насос Raymer RAY-15DS2-EVI?
Экономия на отоплении
Установив тепловой насос Raymer RAY-15DS2-EVI, клиент получает значительное снижение затрат на отопление. Благодаря высокому коэффициенту преобразования тепловая энергия производится в 2–3 раза дешевле, чем при работе электрокотла. Система потребляет минимум электроэнергии, но обеспечивает максимальную тепловую отдачу, что особенно выгодно для домов площадью до 150 м².
Автономность и интеллектуальное управление
Тепловой насос работает практически без участия пользователя. Умная автоматика регулирует температуру подачи, адаптируется к погоде, плавно изменяет мощность и обеспечивает стабильную работу системы. Клиент получает «умное» отопление, которое само подстраивается под потребности дома, обеспечивая комфорт и экономию.
Стабильный комфорт в каждом помещении
Raymer RAY-15DS2-EVI гарантирует равномерное распределение тепла и отсутствие резких температурных перепадов. Система обеспечивает мягкую, деликатную подачу тепла, совместимую как с тёплым полом, так и с радиаторными контурами. В доме поддерживается постоянный микроклимат, а жильцы ощущают комфорт даже в морозные дни.
Тихая и долговечная работа оборудования
Инверторный компрессор обеспечивает низкий уровень шума и плавную работу без рывков и частого включения/выключения. Это снижает износ компонентов и значительно увеличивает срок службы системы. Для владельца это означает меньше рисков поломок, стабильную работу и экономию на сервисном обслуживании.
Повышение энергоэффективности дома
Модернизация системы отопления тепловым насосом делает дом более современным и энергоэффективным. Повышается не только комфорт, но и общая стоимость недвижимости. Кроме того, система работает экологично — без выбросов и запахов — что важно для здоровья и окружающей среды.
Инвестиция в будущее
Установив Raymer RAY-15DS2-EVI, клиент получает надёжную, экономичную и современную систему отопления, которая снижает расходы, работает стабильно и служит десятки лет. Это решение, которое быстро окупается и обеспечивает долгосрочный комфорт в любое время года.
