Завдання
До початку монтажу теплового насоса будинок площею 150 м² у с. Гатне опалювався виключно електричним котлом. Хоча система працювала стабільно та повністю забезпечувала потреби будинку в теплі, її експлуатація була пов’язана зі значними витратами на електроенергію. Особливо це відчувалося в зимовий період, коли електрокотел працював практично безперервно, підтримуючи комфортну температуру в системі теплої підлоги.
Основною метою власників було суттєво знизити витрати на опалення, не відмовляючись від уже змонтованої системи та не виконуючи масштабної реконструкції котельні. Оскільки будинок обладнаний водяною теплою підлогою, яка працює на низьких температурах теплоносія, було прийнято рішення інтегрувати тепловий насос Raymer RAY-15DS2-EVI, що ідеально підходить для таких систем опалення та забезпечує високий коефіцієнт енергоефективності (COP).
Одним із ключових завдань проєкту стало правильне підключення нового обладнання до вже існуючої системи без порушення її працездатності. Необхідно було грамотно організувати гідравлічну схему, забезпечити коректну взаємодію теплового насоса з наявним електрокотлом, налаштувати циркуляцію теплоносія та автоматичне керування всіма режимами роботи.
Крім цього, особливу увагу приділили забезпеченню ефективної роботи системи за низьких температур зовнішнього повітря. Важливо було не лише досягти максимальної економії електроенергії, а й гарантувати стабільне опалення будинку протягом усього опалювального сезону. У результаті модернізації власники отримали сучасну, енергоефективну систему опалення, яка значно знижує експлуатаційні витрати, підвищує комфорт проживання та зберігає можливість використання електрокотла як резервного джерела тепла.
1. Монтаж зовнішнього блоку Raymer RAY-15DS2-EVI
Першим етапом монтажу стало встановлення зовнішнього блоку теплового насоса Raymer RAY-15DS2-EVI. Для його розміщення було використано міцну металеву настінну підставку власного виготовлення, яка жорстко закріплена до несучої стіни будинку за допомогою анкерних кріплень. Такий спосіб монтажу дозволяє надійно витримувати вагу обладнання та динамічні навантаження, що виникають під час роботи компресора і вентиляторів.
Розміщення зовнішнього блоку на підвищенні забезпечує оптимальну висоту над рівнем землі, що захищає обладнання від снігових заметів, дощової води, бруду та можливого підтоплення. Крім того, навколо теплообмінника залишено достатньо вільного простору для безперешкодного забору та викиду повітря, що є однією з головних умов ефективної роботи теплового насоса в будь-яку пору року.
Для зменшення передачі вібрацій на стіну між корпусом теплового насоса та металевою підставкою встановлено антивібраційні опори. Вони ефективно гасять коливання, що виникають під час роботи компресора, знижують рівень шуму всередині будинку та захищають конструкцію будівлі від постійних вібраційних навантажень.
Прокладання комунікацій виконано максимально акуратно та відповідно до рекомендацій виробника. Фреонові магістралі, силові кабелі та кабелі керування надійно закріплені, захищені від механічних пошкоджень і впливу атмосферних факторів. Під час монтажу було дотримано необхідних ухилів трубопроводів, мінімальних радіусів вигину та вимог щодо теплоізоляції, що гарантує стабільну й ефективну роботу системи навіть за низьких температур зовнішнього повітря.
Конструкція металевої консолі має достатній запас міцності та передбачає зручний доступ до всіх вузлів теплового насоса. Це значно спрощує проведення сезонного технічного обслуговування, очищення теплообмінника та виконання сервісних робіт без необхідності демонтажу обладнання.
Організація відведення конденсату
Окрему увагу під час монтажу приділили організації відведення конденсату, який утворюється під час роботи теплового насоса в режимі опалення, особливо в процесі автоматичного розморожування теплообмінника. Для цього було передбачено безпечний відвід води від зовнішнього блоку таким чином, щоб вона не потрапляла на фасад будинку та не накопичувалася біля фундаменту.
Правильно організована система водовідведення запобігає утворенню крижаної кірки під обладнанням у зимовий період, захищає вимощення та конструкції будівлі від постійного впливу вологи, а також забезпечує безпечне пересування біля місця встановлення теплового насоса. Такий підхід підвищує надійність експлуатації обладнання та сприяє його довговічній роботі протягом багатьох років.
2. Монтаж внутрішнього блоку Raymer RAY-15DS2-EVI
Після встановлення зовнішнього блоку було виконано монтаж внутрішнього блоку (гідромодуля) Raymer RAY-15DS2-EVI у котельні. Для оптимізації простору та спрощення гідравлічної схеми старий електричний котел було повністю демонтовано. Відмова від резервного електрокотла дала можливість побудувати сучасну систему опалення, у якій основним джерелом теплової енергії став тепловий насос.
Гідромодуль встановлено на місці демонтованого обладнання, що дозволило максимально ефективно використати існуючий простір котельні та мінімізувати довжину трубопроводів. Таке компонування не лише забезпечує акуратний вигляд технічного приміщення, а й зменшує теплові втрати та покращує циркуляцію теплоносія між основними елементами системи.
Встановлення додаткового розширювального бака
Під час модернізації системи опалення було також встановлено додатковий мембранний розширювальний бак. Його основним завданням є компенсація теплового розширення теплоносія під час нагрівання та підтримання стабільного робочого тиску в контурі.
Завдяки додатковому об’єму розширення система працює більш стабільно, зменшується навантаження на теплообмінник, трубопроводи, запобіжний клапан та інші елементи гідравлічної системи. Це підвищує загальну надійність обладнання та подовжує термін його експлуатації.
Професійна гідравлічна обв’язка
Усі підключення виконано відповідно до вимог виробника та сучасних норм монтажу. У котельні змонтовано циркуляційні насоси, колектори теплої підлоги, запірну арматуру, фільтри, групу безпеки, автоматичні повітровідвідники та інші необхідні елементи гідравлічної системи.
Особливу увагу приділено компактному розташуванню обладнання та зручності подальшого сервісного обслуговування. Усі вузли мають вільний доступ для діагностики, очищення, ремонту чи заміни окремих компонентів без необхідності демонтажу інших елементів системи.

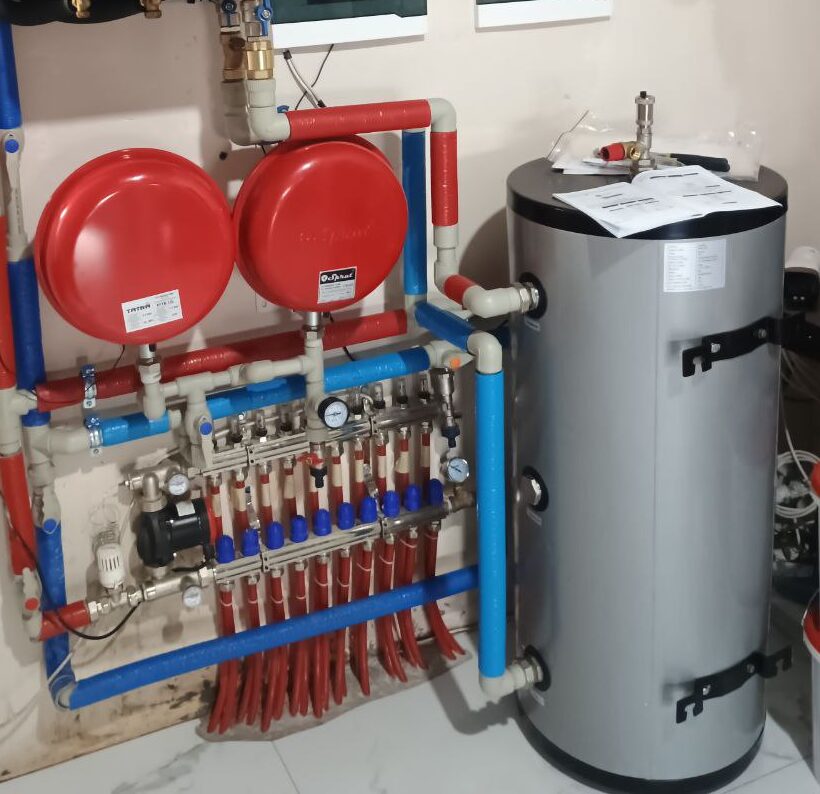

3. Буферна ємність Raymer IMP 100 L — підключення до контурів опалення
Буферна ємність Raymer IMP 100 L є одним із ключових елементів системи опалення, що забезпечує стабільну та ефективну роботу теплового насоса. Її встановлено поруч із гідромодулем, що дозволило скоротити довжину трубопроводів, зменшити теплові втрати та зробити гідравлічну обв’язку компактною.
Буфер виконує функцію гідравлічного роздільника, накопичує теплову енергію та зменшує кількість запусків компресора. Це підвищує ресурс теплового насоса, стабілізує температуру теплоносія та покращує загальну енергоефективність системи.
Підключення до системи опалення
Контур теплої підлоги. Один із виходів буферної ємності підключено безпосередньо до колектора теплої підлоги. Це забезпечує стабільну температуру теплоносія, рівномірний прогрів підлоги та більш плавну роботу теплового насоса без частих пусків.
Радіаторний контур другого поверху. Інший вихід підключено до радіаторної системи. Буферна ємність згладжує температурні коливання, підтримує стабільний тиск у системі та забезпечує рівномірний розподіл тепла між контурами.
Завдяки такій схемі підключення система працює стабільно, тепловий насос функціонує в оптимальному режимі, а тепло рівномірно розподіляється між теплою підлогою та радіаторами, забезпечуючи комфортний мікроклімат у будинку.
Переваги такого підключення
- температура в кожному контурі залишається стабільною навіть при зміні режимів теплового насоса;
- зменшуються цикли вмикання-вимикання насоса, що продовжує термін його служби;
- система легко обслуговується — усі вузли доступні, труби розміщені логічно й компактно;
- буферна ємність працює як запас тепла, що підвищує комфорт у холодні періоди та оптимізує споживання електроенергії.
Таке рішення робить систему більш надійною, передбачуваною та ефективною при роботі в будинку з комбінованими контурами опалення.
4. Допоміжні елементи системи
Установлена система опалення оснащена низкою допоміжних елементів, які забезпечують її безпечну, стабільну та ефективну роботу. Кожен із цих компонентів виконує свою критично важливу функцію та гарантує правильну взаємодію всіх вузлів системи.
Циркуляційні насоси
Це елементи, які відповідають за рух теплоносія в різних контурах системи — теплій підлозі, радіаторах та між тепловим насосом і буферною ємністю.
Навіщо потрібні:
- забезпечують рівномірний прогрів усіх приміщень;
- підтримують стабільний тиск і оптимальну швидкість руху теплоносія;
- дозволяють контурам працювати незалежно один від одного (тепла підлога — низькотемпературний контур, радіатори — високотемпературний).
Завдяки правильно підібраному та встановленому циркуляційному насосу система працює тихо, плавно та без гідравлічних розбалансувань.
Група безпеки
Група безпеки — це комплекс, який зазвичай включає:
- запобіжний клапан;
- автоматичний відвідник повітря;
- манометр.
Навіщо потрібна:
- захищає систему від надлишкового тиску;
- автоматично видаляє повітря з трубопроводів;
- дозволяє контролювати тиск у системі.
Без групи безпеки будь-яке перевищення тиску або повітряний затор може призвести до некоректної роботи або навіть аварійних ситуацій.
Розширювальні баки
У системі встановлено кілька розширювальних баків, що компенсують теплове розширення води. Їх роль:
- підтримка стабільного тиску в системі, коли теплоносій нагрівається і збільшується в об’ємі;
- захист труб, насосів і буферної ємності від стрибків тиску;
- запобігання спрацьовуванню запобіжних клапанів при нагріванні.
Окремий додатковий розширювальний бак було встановлено поруч із буферною ємністю, що забезпечує правильну компенсацію для великого гідравлічного об’єму системи.
Разом ці допоміжні елементи формують повністю захищену, збалансовану та енергоефективну систему опалення, яка здатна стабільно працювати в різних режимах і гарантує довгий термін служби теплового насоса.
Що отримує клієнт, встановивши тепловий насос Raymer RAY-15DS2-EVI?
Економія на опаленні
Встановивши тепловий насос Raymer RAY-15DS2-EVI, клієнт отримує суттєве зниження витрат на опалення. Завдяки високому коефіцієнту перетворення теплова енергія виробляється у 2–3 рази дешевше, ніж при роботі електрокотла. Система споживає мінімум електроенергії, але забезпечує максимальну теплову віддачу, що особливо вигідно для будинків площею до 150 м².
Автономність та інтелектуальне керування
Тепловий насос працює практично без участі користувача. Розумна автоматика регулює температуру подачі, адаптується до погоди, плавно змінює потужність і забезпечує стабільну роботу системи. Клієнт отримує “розумне” опалення, яке саме підлаштовується під потреби будинку, забезпечуючи комфорт і економію.
Стабільний комфорт у кожному приміщенні
Raymer RAY-15DS2-EVI гарантує рівномірний розподіл тепла та відсутність різких температурних перепадів. Система забезпечує м’яку, делікатну подачу тепла, сумісну як із теплою підлогою, так і з радіаторними контурами. В будинку підтримується постійний мікроклімат, а мешканці відчувають комфорт навіть у морозні дні.
Тиха та довговічна робота обладнання
Інверторний компресор забезпечує низький рівень шуму та плавну роботу без ривків і частого вмикання/вимикання. Це зменшує зношення компонентів і значно продовжує термін служби системи. Для власника це означає менше ризиків поломок, стабільну роботу та економію на сервісному обслуговуванні.
Підвищення енергоефективності будинку
Модернізація системи опалення тепловим насосом робить будинок більш сучасним та енергоощадним. Підвищується не лише комфорт, а й загальна вартість нерухомості. Крім того, система працює екологічно чисто — без викидів і запахів — що важливо для здоров’я та навколишнього середовища.
Інвестиція в майбутнє
Встановивши Raymer RAY-15DS2-EVI, клієнт отримує надійну, економічну та сучасну систему опалення, яка зменшує витрати, працює стабільно та служить десятки років. Це рішення, яке окупається швидко і забезпечує тривалий комфорт у будь-яку пору року.
