Цель проекта
Основной целью было организовать современную и энергоэффективную систему отопления и горячего водоснабжения в новопостроенном доме площадью 150 м² в селе Ходосовка. Заказчик заранее предусмотрел монтаж теплого пола и вывод контуров к котельной, но основной источник тепла еще не был выбран. Учитывая желание получить надежную, автоматизированную и экономную систему без необходимости использования газа или твердотопливного котла, было решено сразу остановиться на тепловом насосе.
Решение
Для обеспечения отопления и подготовки горячей воды был установлен воздушный тепловой насос Raymer RAY-15DS2-EVI, который полностью покрывает тепловые потребности дома. В систему также интегрирован бак горячего водоснабжения Raymer DHWP 200L и буферная емкость Raymer IMP 60L, что позволяет повысить эффективность работы оборудования и оптимизировать гидравлическую схему. Выбранное решение обеспечивает стабильную работу системы в течение всего отопительного сезона, высокую энергоэффективность и комфорт для жителей дома.
Основные этапы монтажа системы отопления
1. Монтаж внешнего блока

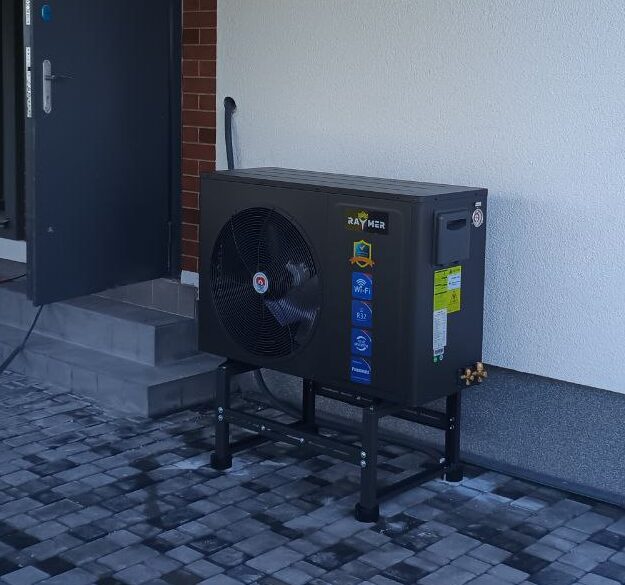

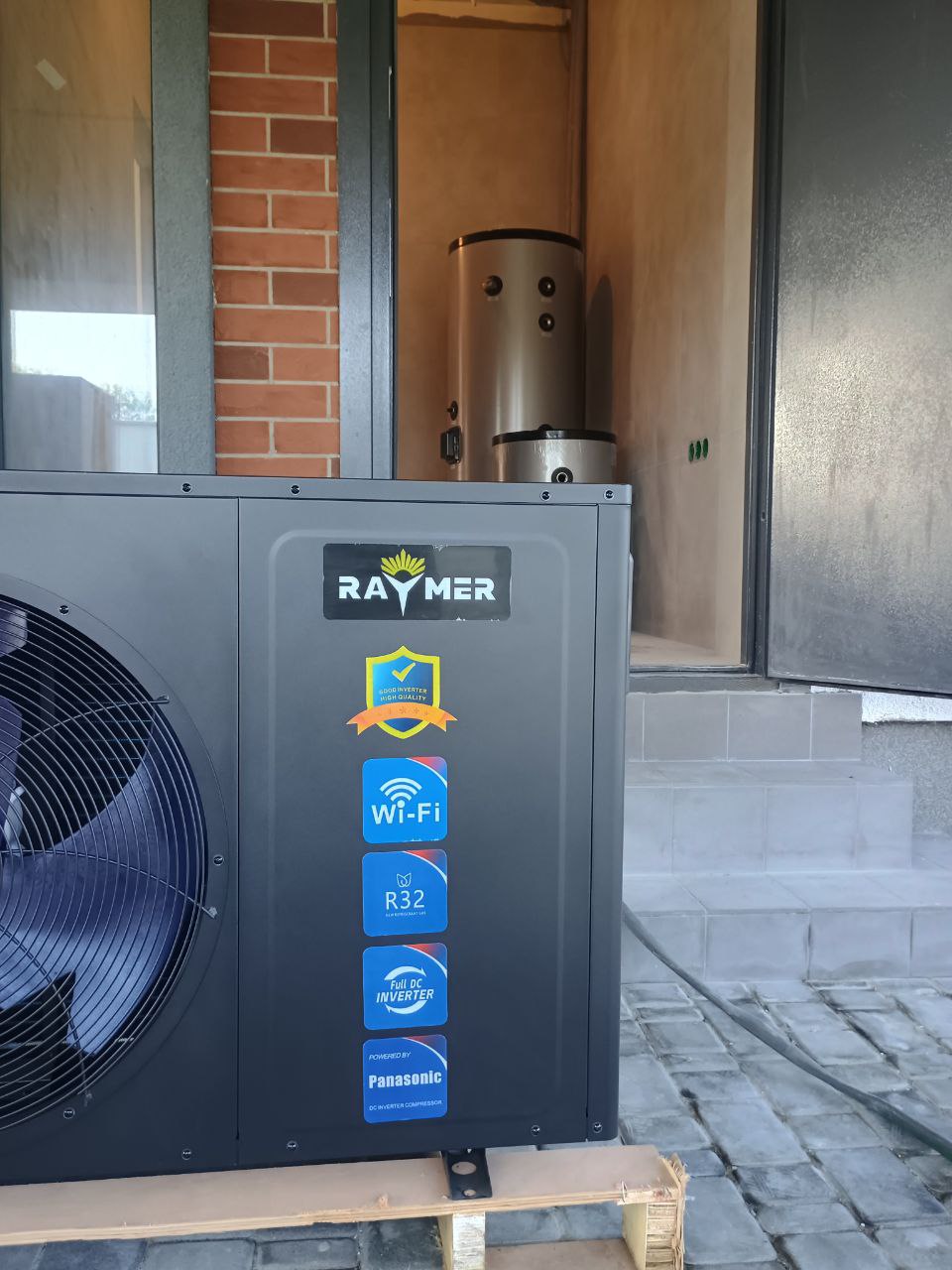

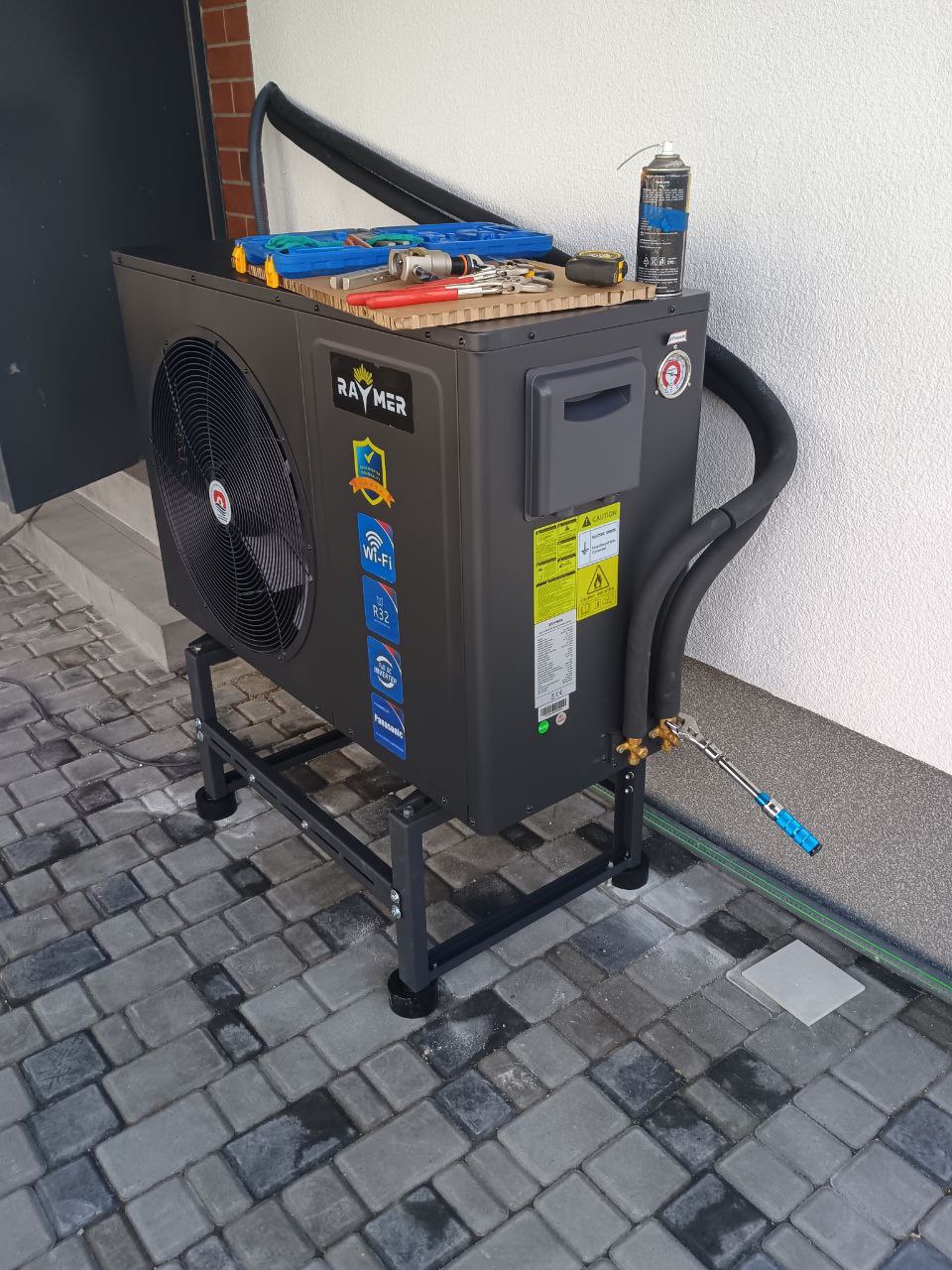

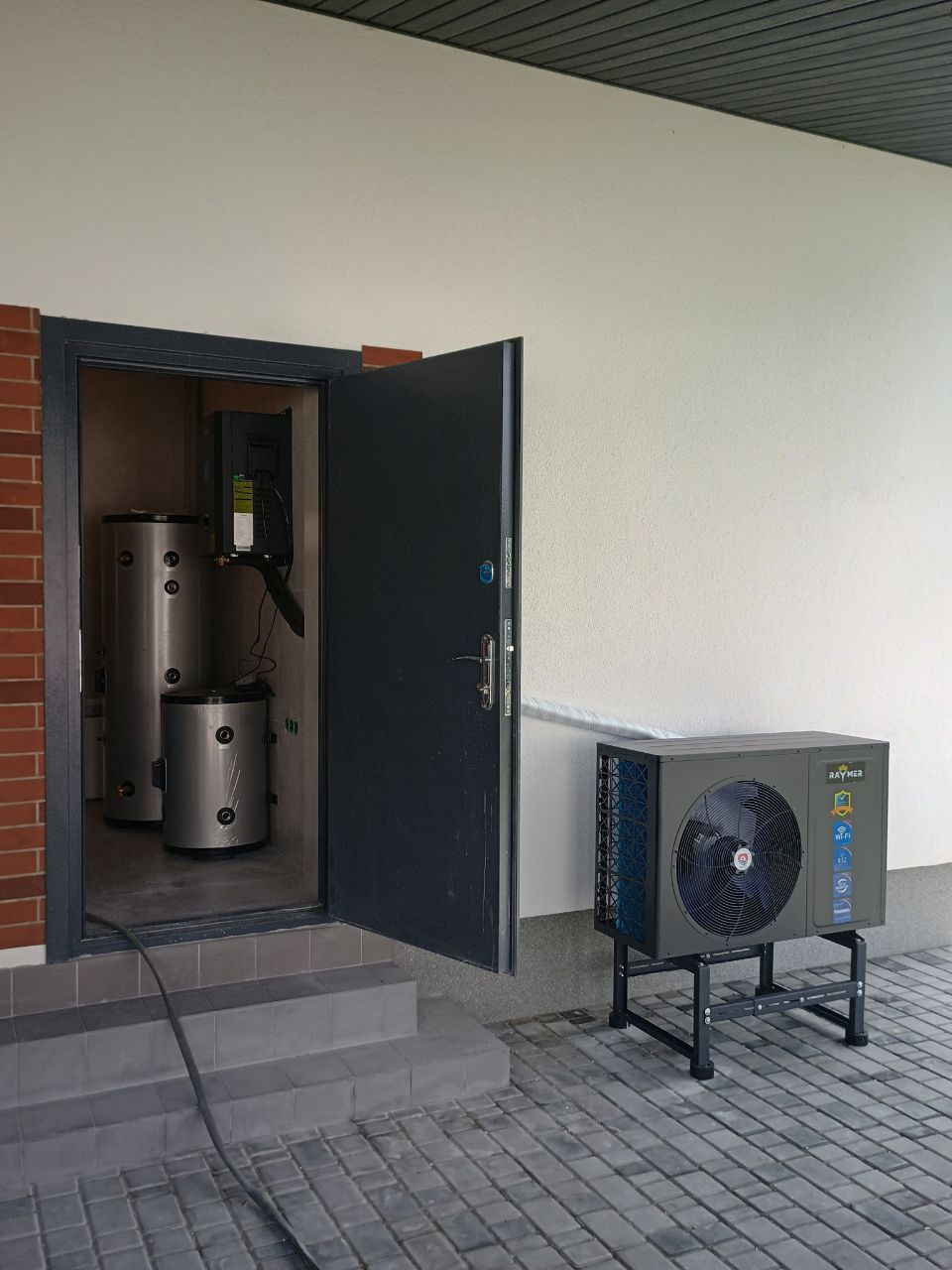

Внешний блок теплового насоса Raymer RAY-15DS2-EVI был установлен непосредственно возле входа в котельную, для которой предусмотрен отдельный вход. Такое расположение было выбрано с учетом особенностей объекта и требований к монтажу теплового насоса. Близкое расположение внешнего блока к котельной позволило сократить длину трубопроводов между внешней и внутренней частями системы, минимизировать тепловые потери и сделать монтаж максимально компактным.
Отдельное внимание уделили защите оборудования от атмосферных факторов. Внешний блок смонтирован под навесом, который защищает его от прямых солнечных лучей, дождя и снега. При этом навес не ограничивает движение воздуха вокруг теплообменника, что является принципиально важным для нормальной работы теплового насоса. Воздух должен свободно поступать к теплообменнику и беспрепятственно отводиться после прохождения через него.
Правильное расположение внешнего блока особенно важно во время работы теплового насоса в зимний период. В режиме отопления на теплообменнике может образовываться конденсат и иней, поэтому во время автоматического цикла разморозки необходимо обеспечить свободный отвод воды. Блок установлен таким образом, чтобы талая вода не накапливалась возле корпуса и не создавала проблем во время эксплуатации в холодное время года.
Монтажники также предусмотрели необходимое расстояние от стен и других конструкций. Это обеспечивает достаточный воздушный поток, нормальную работу вентилятора и эффективный теплообмен. Если внешний блок установить слишком близко к стене или разместить в месте с ограниченной циркуляцией воздуха, это может негативно влиять на производительность оборудования и увеличивать нагрузку на компрессор.

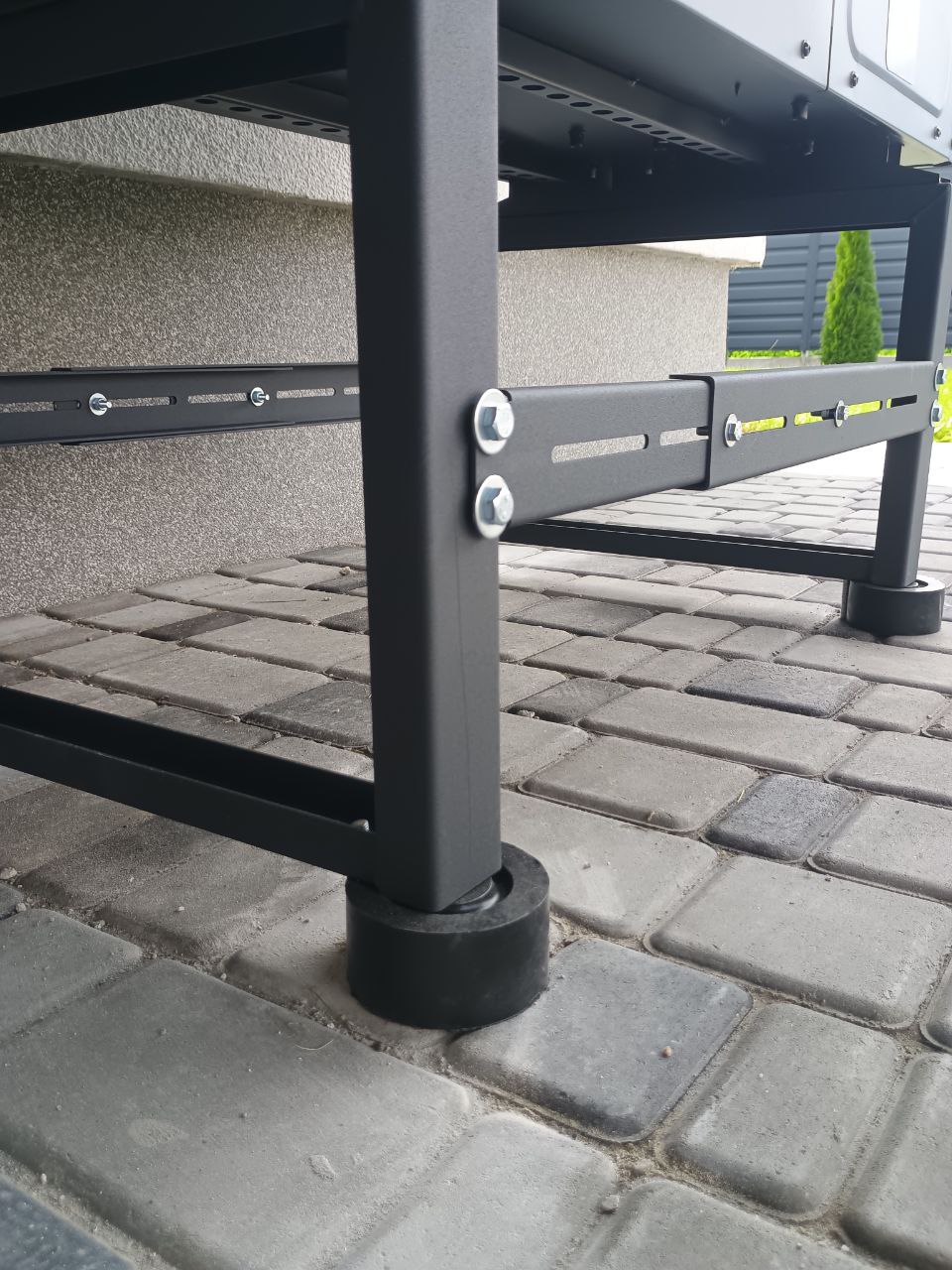

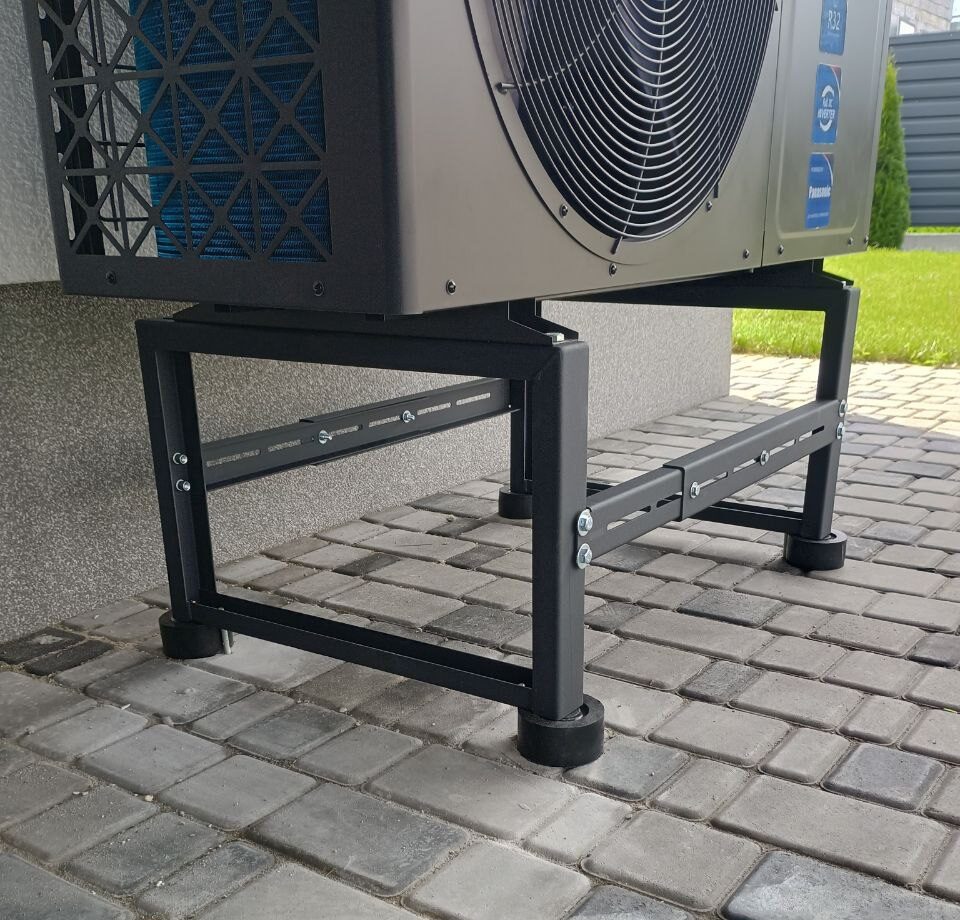

Для установки использовано прочное основание, рассчитанное на вес оборудования и постоянные динамические нагрузки, возникающие во время работы компрессора и вентилятора. Между тепловым насосом и основанием установлены антивибрационные элементы, которые уменьшают передачу механических колебаний на конструкцию и здание. Это позволяет снизить уровень шума и повысить комфорт во время работы оборудования.
Положение внешнего блока было тщательно выровнено во время монтажа. Надежная фиксация корпуса предотвращает его смещение и обеспечивает стабильную работу оборудования на протяжении всего срока эксплуатации. При этом сохранен удобный доступ к основным узлам теплового насоса для проведения будущего технического обслуживания, очистки теплообменника и диагностики.
После установки внешнего блока была выполнена прокладка всех необходимых коммуникаций к котельной. Трубопроводы аккуратно проложены и теплоизолированы, что позволяет уменьшить нежелательные тепловые потери и защитить систему от воздействия низких температур. Электрические соединения также выполнены с учетом требований безопасной эксплуатации оборудования.
В результате внешний блок Raymer RAY-15DS2-EVI получил оптимальное место установки — рядом с котельной, под защитным навесом, на надежном основании и с достаточным пространством для циркуляции воздуха. Такое техническое решение сочетает компактность монтажа, удобство дальнейшего обслуживания, защиту оборудования и создает необходимые условия для стабильной и эффективной работы теплового насоса.
2. Монтаж и подключение гидромодуля

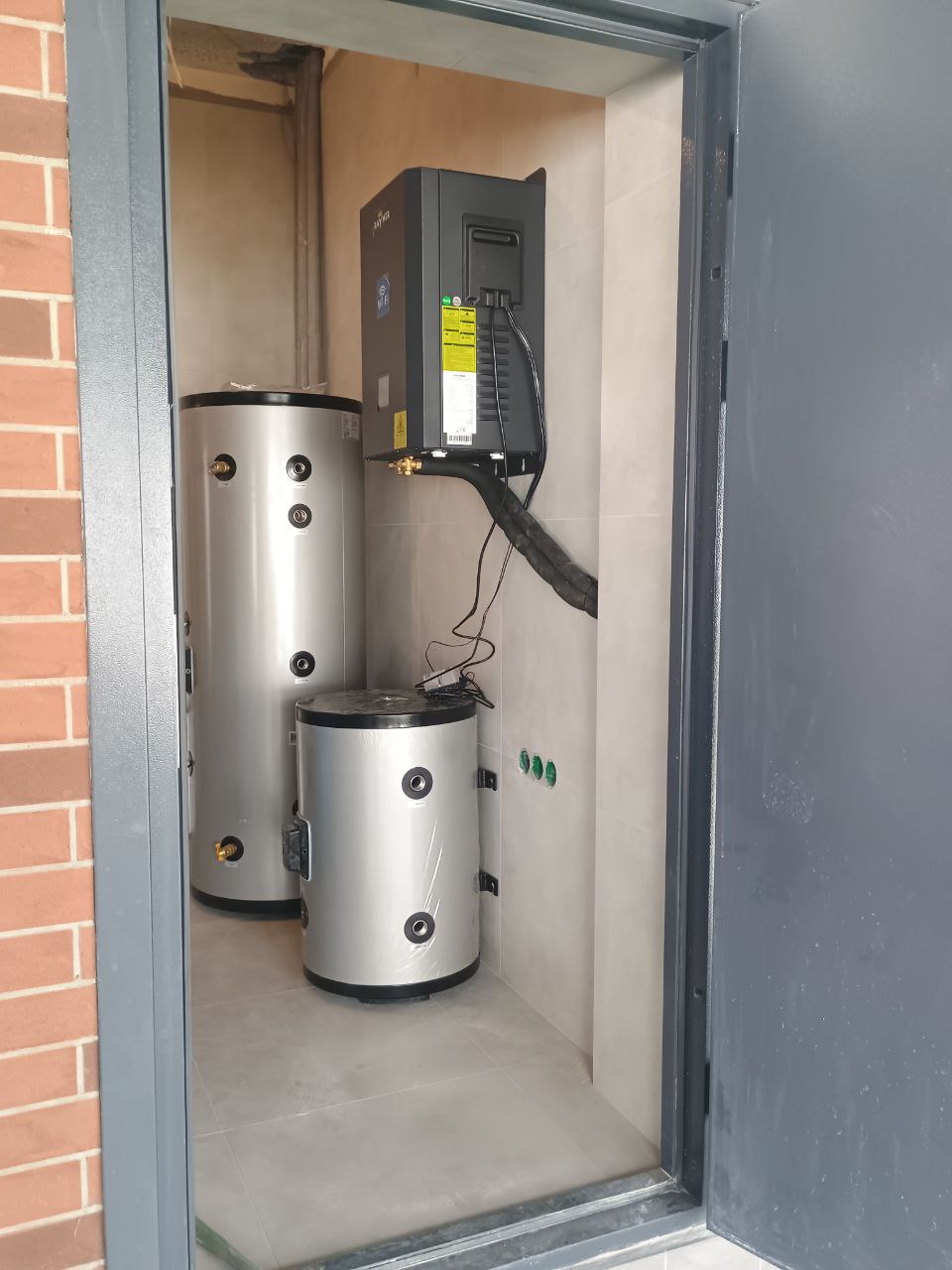

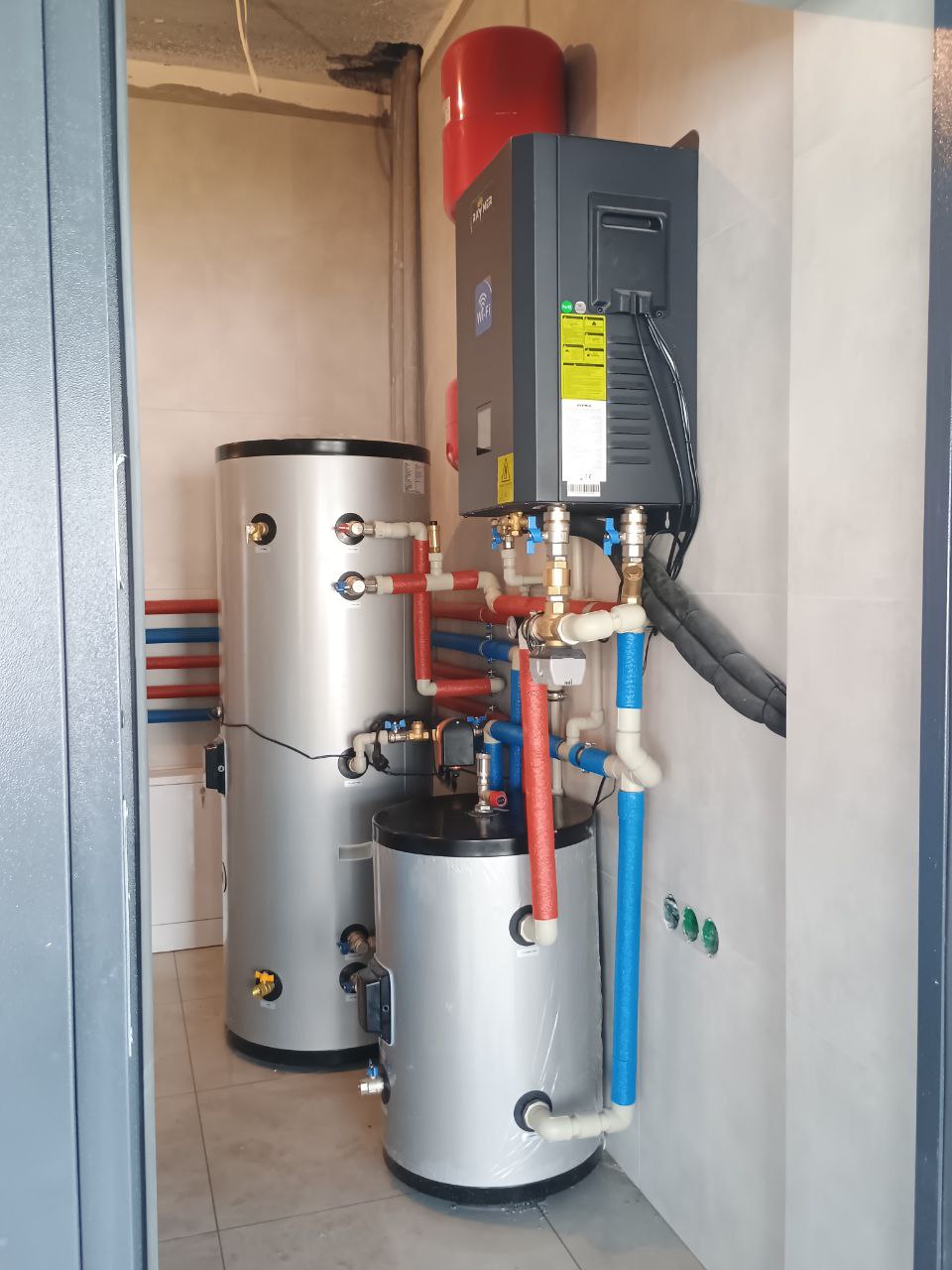

В котельной был смонтирован гидромодуль теплового насоса Raymer RAY-15DS2-EVI, который отвечает за передачу тепловой энергии в систему отопления, циркуляцию теплоносителя и взаимодействие основных компонентов системы. Оборудование установлено с учетом удобства дальнейшего обслуживания и доступа к основным узлам.
Гидромодуль подключен к буферной емкости Raymer IMP 60L, через которую организована работа контура теплого пола. Буфер накапливает запас тепловой энергии, стабилизирует температуру теплоносителя и помогает уменьшить количество частых запусков и остановок компрессора.
Такая схема обеспечивает более плавную работу теплового насоса и равномерное распределение тепла по помещениям.

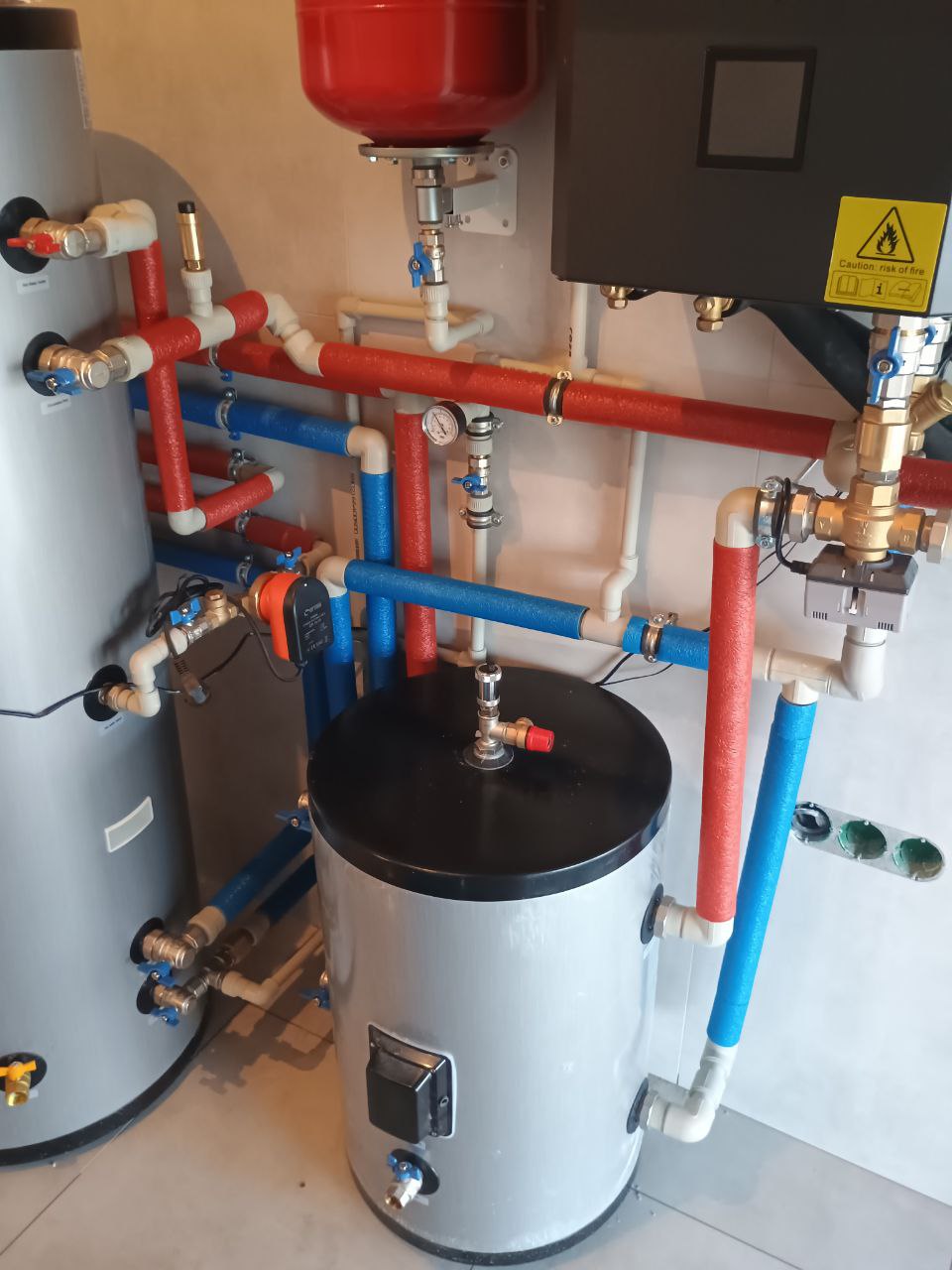

Рядом с гидромодулем установлен трехходовой клапан, который автоматически переключает поток теплоносителя между контуром отопления и нагревом горячей воды. Работа клапана синхронизирована с автоматикой теплового насоса, поэтому переключение между режимами происходит без участия пользователя.

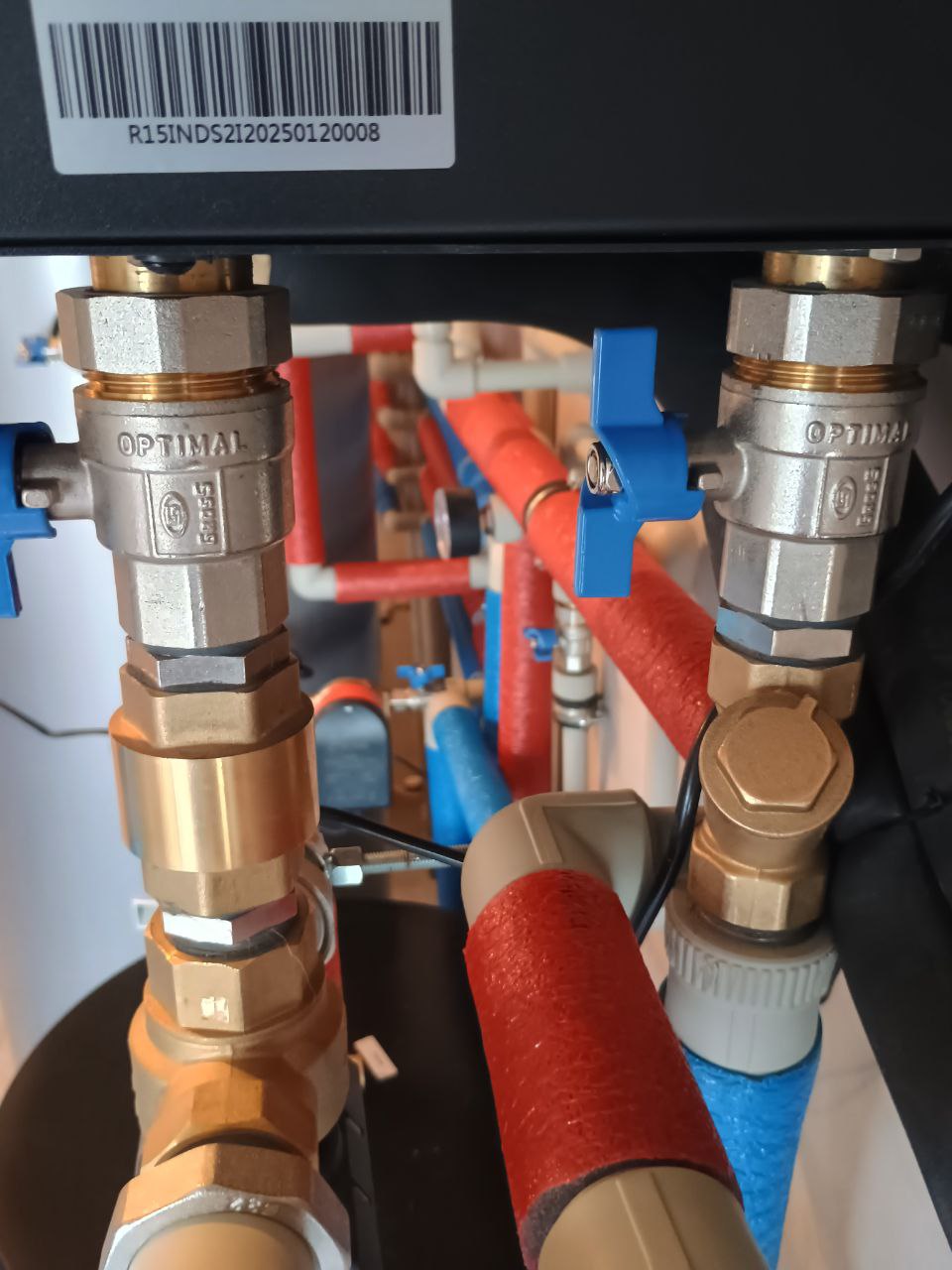

Во время монтажа также была выполнена необходимая гидравлическая обвязка и установлена запорная арматура для удобства обслуживания системы. Такое решение позволяет при необходимости отключать отдельные участки контура для проведения профилактических или сервисных работ без полной остановки всей системы.

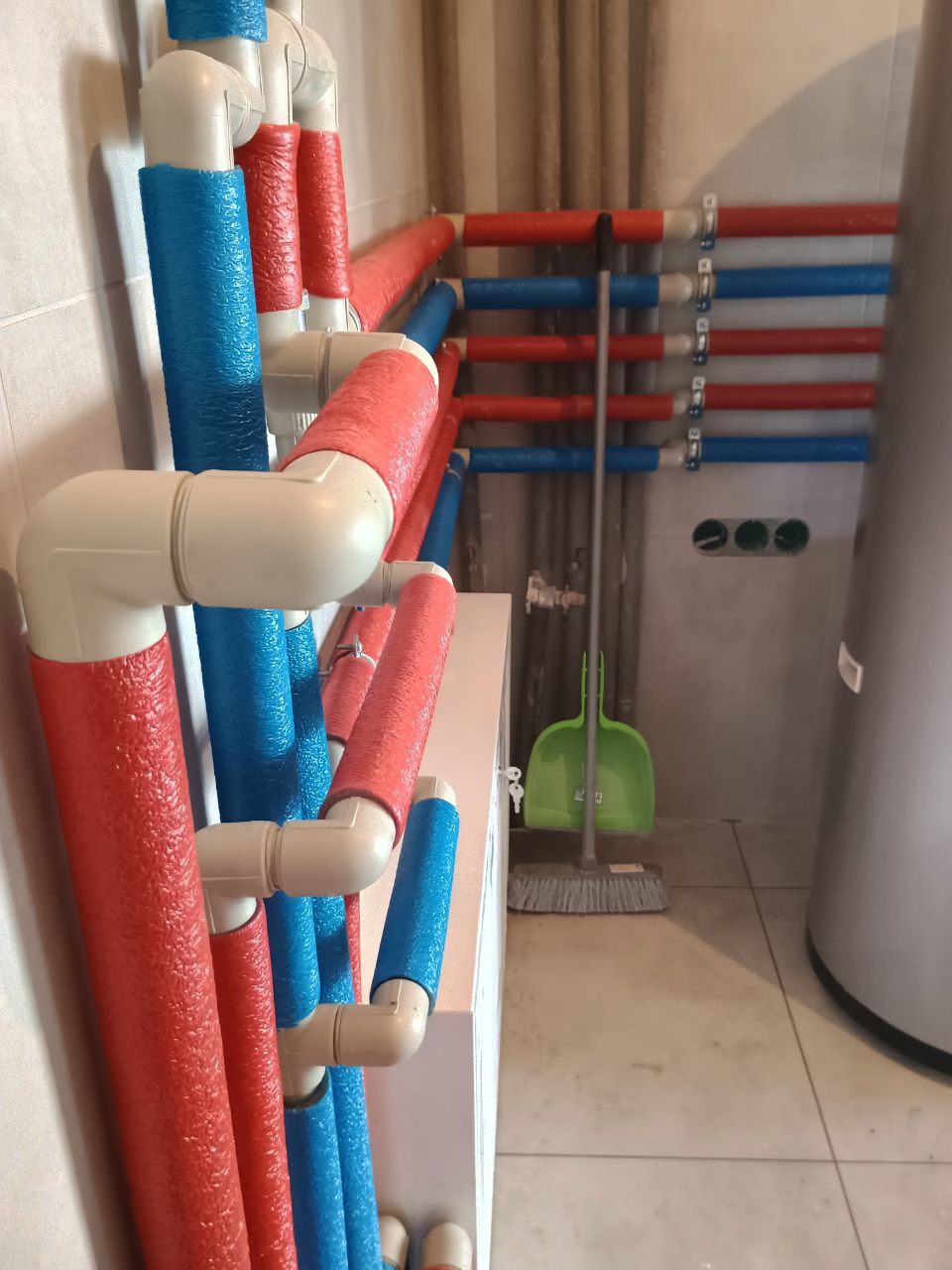

Все основные трубопроводы подключены с учетом правильного направления движения теплоносителя и дополнительно теплоизолированы. Это позволяет снизить тепловые потери при передаче энергии от теплового насоса к буферной емкости и далее в систему отопления.
В результате Raymer RAY-15DS2-EVI, буферная емкость Raymer IMP 60L и трехходовой клапан работают как единая система, обеспечивая стабильную циркуляцию теплоносителя, комфортную работу теплого пола и эффективное распределение тепловой энергии между отоплением и ГВС.
3. Подключение баков к гидромодулю

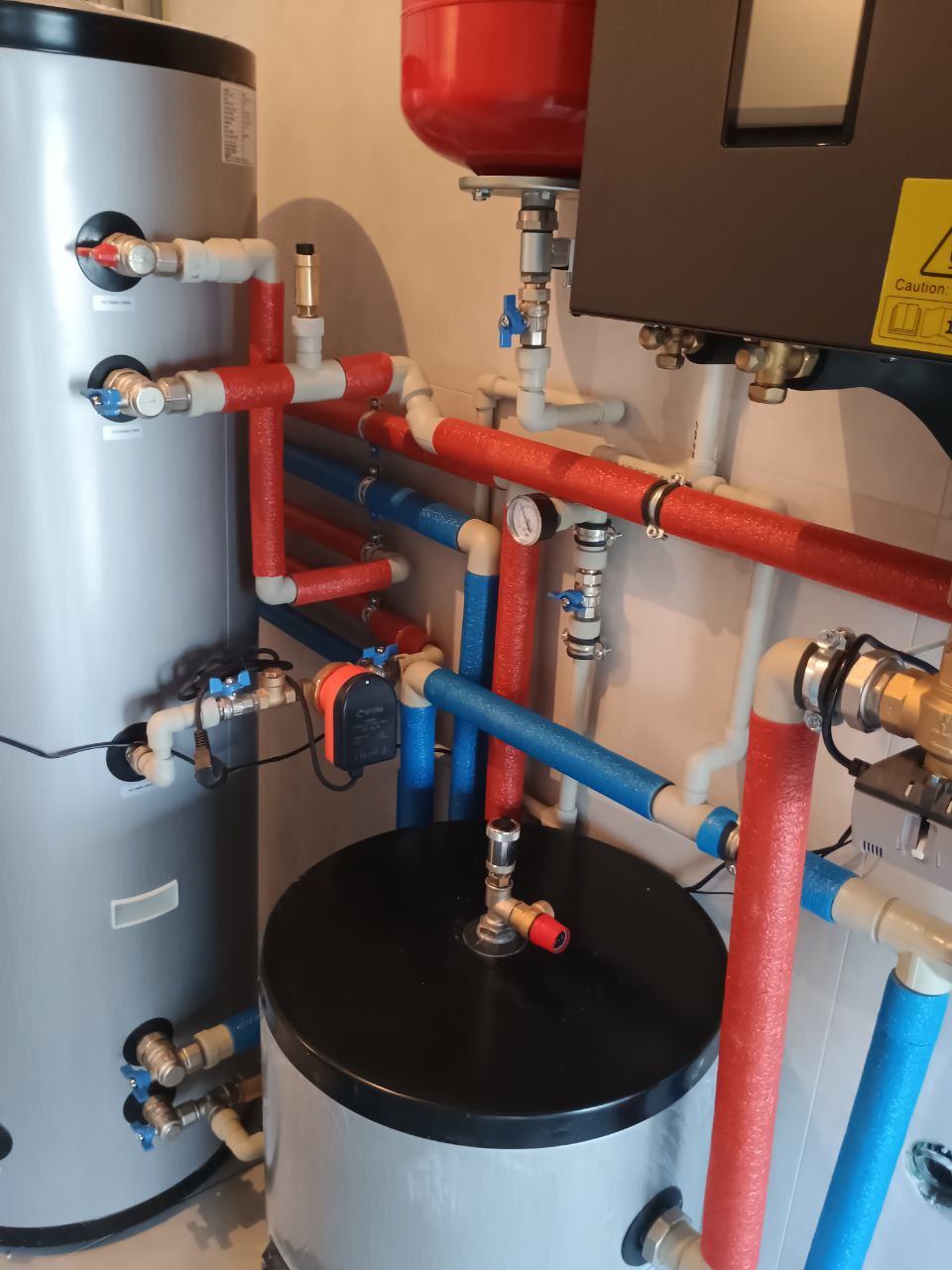

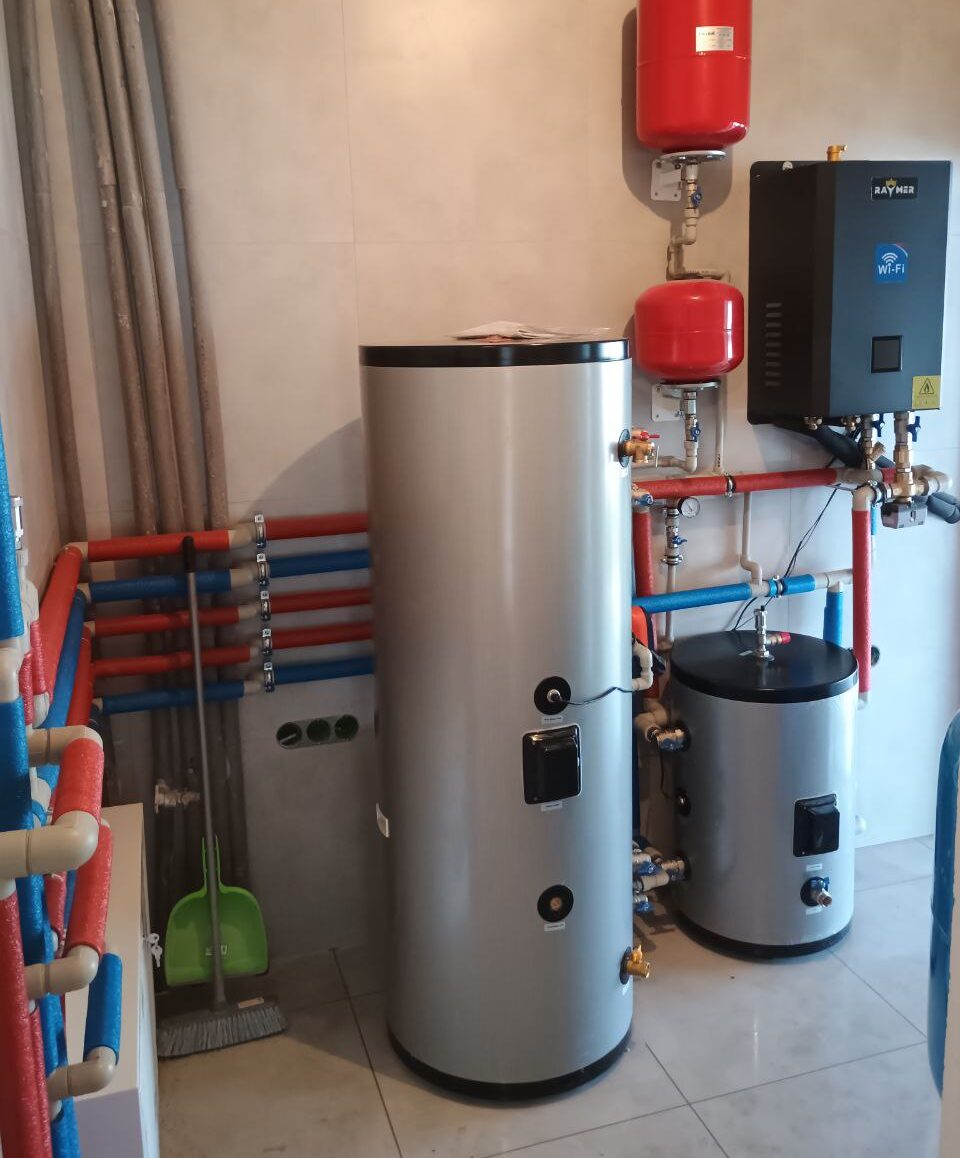

В систему теплового насоса были интегрированы два ключевых элемента — бак-накопитель Raymer IMP 60L и бак горячего водоснабжения Raymer DHWP 200L, которые обеспечивают стабильность работы и комфорт в доме.

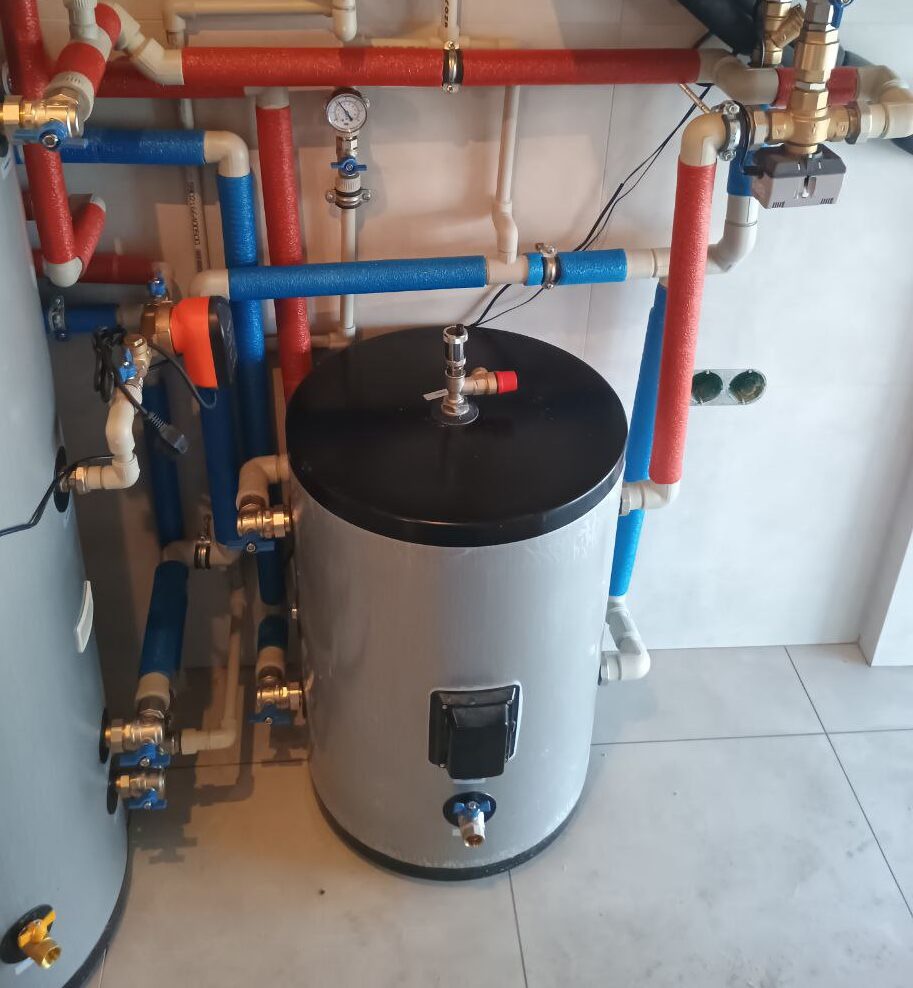

Бак-накопитель (буферная емкость) Raymer IMP 60L подключен непосредственно к гидромодулю и работает как промежуточное звено между тепловым насосом и контуром теплого пола. Основные функции:
- выравнивание давления и температуры в системе;
- снижение нагрузки на компрессор теплового насоса за счет уменьшения частоты включений/выключений;
- поддержание стабильного потока теплоносителя для контуров теплого пола;
- возможность точного управления подачей тепла.
Таким образом, буферная емкость делает работу теплового насоса более плавной и долговечной.
Бак горячего водоснабжения Raymer DHWP 200L подключен к гидромодулю через трехходовой клапан, который автоматически перенаправляет поток теплоносителя. Схема работы выглядит так:
- в обычном режиме теплоноситель циркулирует через буфер и контур теплого пола;
- при необходимости в горячей воде клапан переключает поток с отопления на бак ГВС;
- теплоноситель нагревает воду во внутреннем теплообменнике бака;
- после нагрева система автоматически возвращается в режим отопления.
Это решение позволяет поддерживать постоянное наличие горячей воды для хозяйственных нужд без ущерба для работы отопления.
Ключевые преимущества такой схемы:
- приоритетный нагрев горячей воды при сохранении стабильного отопления;
- повышение энергоэффективности системы;
- плавная работа теплового насоса и продление его ресурса;
- полная автоматизация переключения между режимами без вмешательства пользователя;
- комфорт в доме благодаря одновременной работе системы отопления и ГВС.

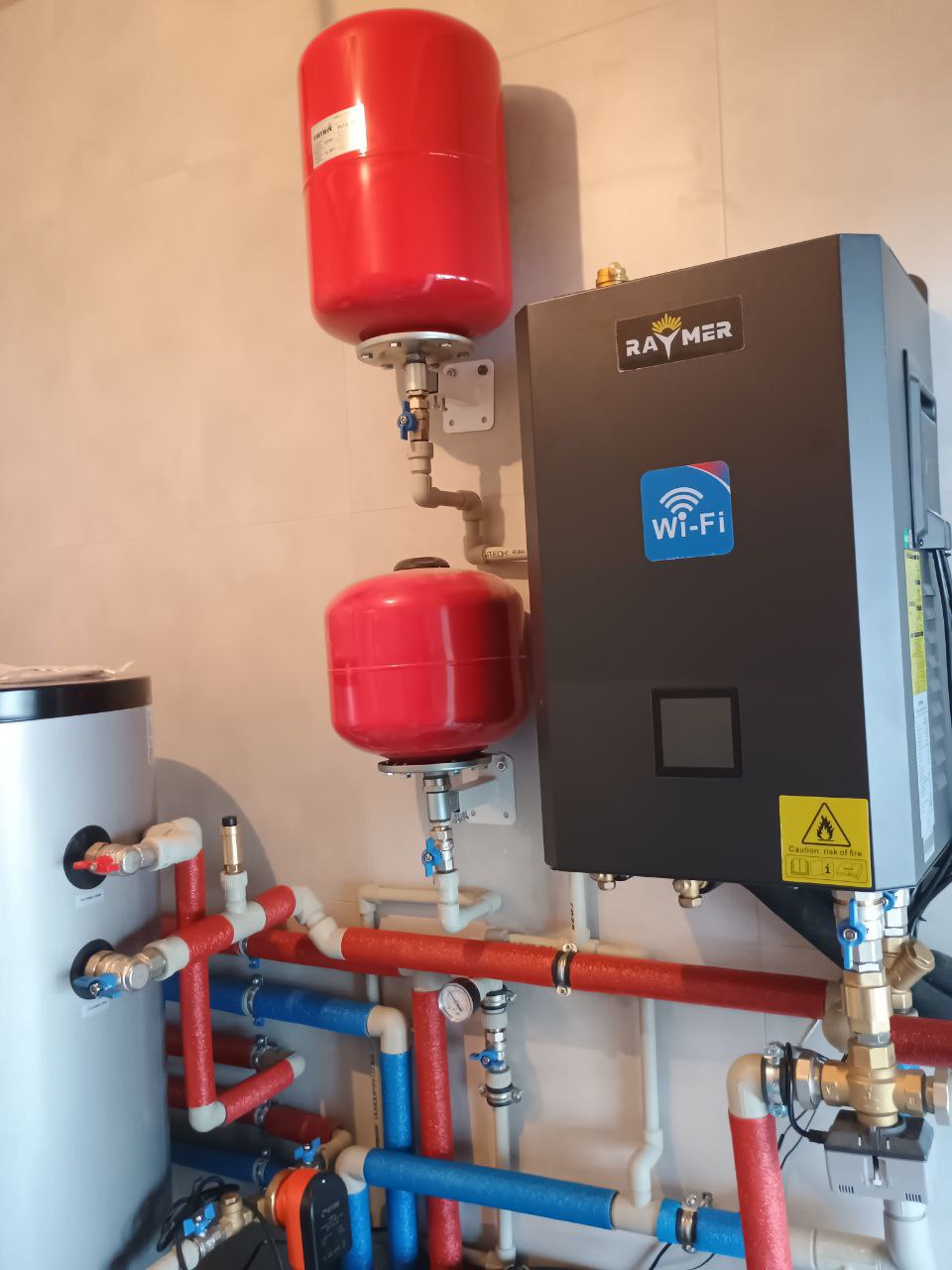

На каждый бак был установлен отдельный расширительный бак, что позволяет поддерживать стабильное давление в системе. Для буферного бака Raymer IMP 60L расширительный бак компенсирует изменения объема теплоносителя при колебаниях температуры и защищает контур теплого пола от перепадов давления. Для бака горячего водоснабжения Raymer DHWP 200L установлен свой расширительный бак, который компенсирует увеличение объема воды при нагревании и предотвращает перегрузку системы. Благодаря этому обеспечивается безопасная, надежная и долговечная работа всей отопительной системы.
4. Продувка азотом и вакуумирование системы

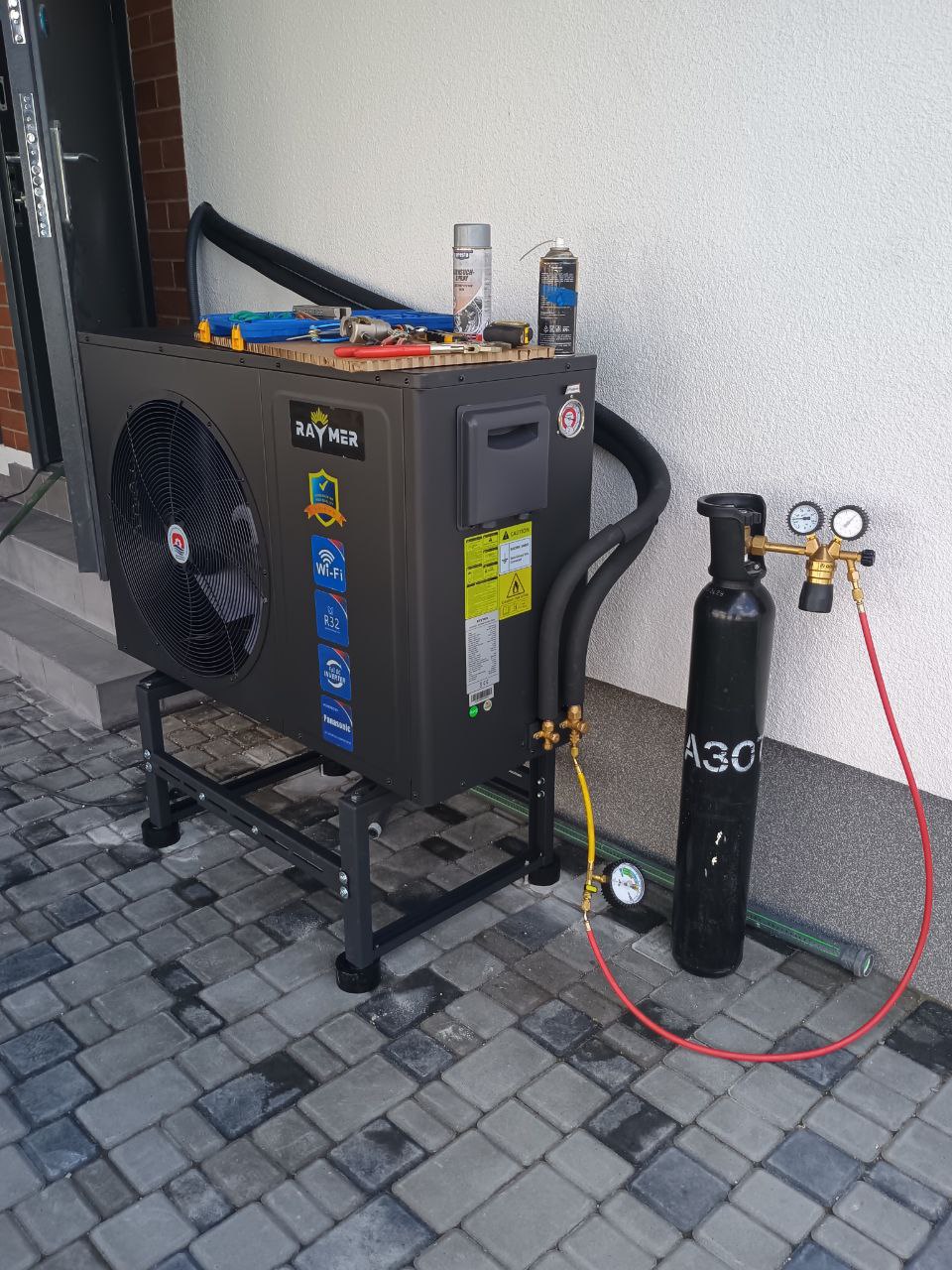

После завершения монтажа трубопроводов, подключения гидромодуля и баков, а также установки всех вспомогательных элементов системы, был выполнен важный этап — продувка системы азотом. Эта процедура проводится перед вакуумированием и выполняет несколько ключевых задач.
Во-первых, азот под давлением позволяет удалить из системы пыль, мелкие частицы и остатки монтажного мусора, которые могли попасть внутрь во время монтажа.
Во-вторых, продувка служит контролем герметичности всех соединений, включая трубопроводы, трехходовой клапан, гидромодуль и баки. Любая утечка азота сразу выявляет проблемное место, что позволяет устранить его до запуска системы.

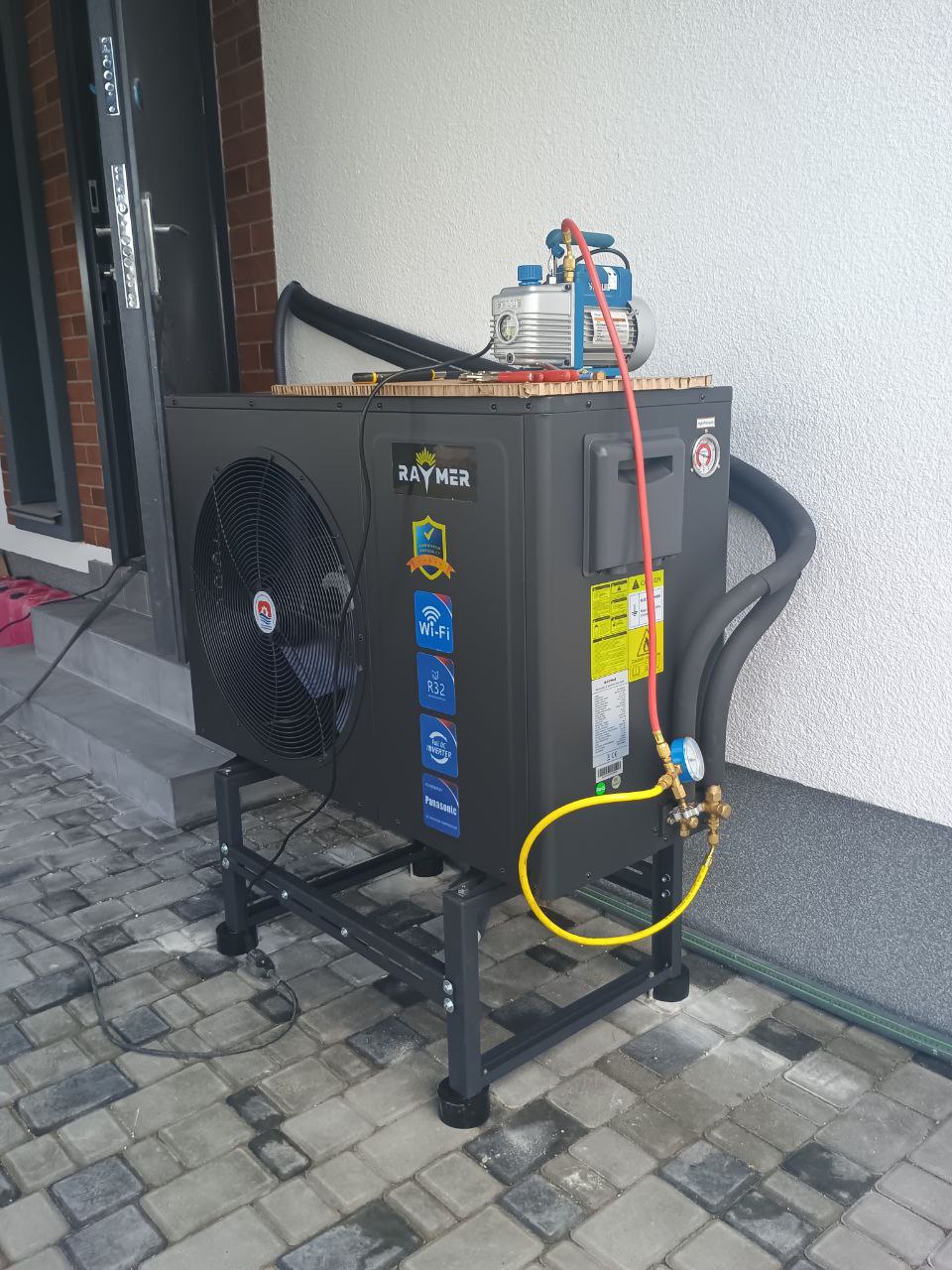

После успешной продувки проводится вакуумирование системы. С помощью вакуумного насоса из трубопроводов и теплообменников удаляется воздух и остаточная влага, которые могли попасть во время монтажа.
Даже небольшое количество воздуха или влаги может негативно влиять на работу теплового насоса: снижать эффективность, вызывать образование кристаллов льда в системе или вызывать коррозию внутренних элементов.
Вакуумирование проводится до достижения стабильного низкого давления, что подтверждает герметичность системы и готовность к заправке теплоносителем. Такая последовательность — сначала продувка азотом, затем вакуумирование — является стандартной практикой для любых систем отопления и ГВС с тепловыми насосами. Она гарантирует, что после запуска оборудование будет работать надежно, эффективно и долговечно, а все контуры теплого пола, баки и гидромодуль получат оптимальные условия для работы.
Тепловой насос Raymer RAY-15DS2-EVI (380 В) — это высокоэффективное и экономичное решение для отопления новостроек площадью до 180 м². Этот инверторный тепловой насос работает по технологии воздух–вода и использует хладагент R32, что обеспечивает высокую эффективность при низком уровне выбросов CO₂.
Преимущества теплового насоса Raymer RAY-15DS2-EVI
1. Высокая энергоэффективность
Благодаря инверторной технологии и усовершенствованной системе впрыска пара (EVI) тепловой насос способен работать при температурах до -30 °C, обеспечивая эффективное отопление даже в холодные зимние месяцы.
2. Значительная экономия энергоресурсов
Тепловой насос позволяет экономить до 80% электроэнергии по сравнению с традиционными системами отопления, такими как электрические или твердотопливные котлы, за счет использования тепла из окружающей среды вместо прямого производства тепла.
3. Экологичность
Использование хладагента R32 делает тепловой насос экологически безопасным, так как он имеет низкий потенциал глобального потепления и не разрушает озоновый слой.
4. Интеллектуальное управление
Тепловой насос оснащен интеллектуальным контроллером, который позволяет автоматически регулировать мощность в зависимости от температуры окружающей среды, обеспечивая стабильную и эффективную работу системы.
5. Длительный срок службы
Тепловые насосы Raymer известны своей надежностью и долговечностью, обеспечивая стабильное отопление на долгие годы.
Сравнение с другими системами отопления
Тепловой насос vs. электрический котел
- Экономия энергии: тепловой насос потребляет значительно меньше электроэнергии для производства того же количества тепла.
- Экологичность: использование возобновляемых источников энергии делает тепловой насос более экологичным.
- Стоимость эксплуатации:низкие затраты на электроэнергию снижают общие расходы на отопление.
Тепловой насос vs. твердотопливный котел
- Автономность: тепловой насос не требует постоянной подачи топлива, что снижает трудозатраты.
- Безопасность: отсутствие горючих материалов уменьшает риск пожаров и взрывов.
- Обслуживание:минимальные требования к обслуживанию по сравнению с твердотопливными котлами.
Преимущества теплового насоса Raymer RAY-15DS2-EVI с учетом COP
Одной из основных характеристик теплового насоса является COP (Coefficient of Performance) — коэффициент производительности, который показывает, сколько единиц тепла вырабатывается на одну единицу потребляемой электроэнергии. Для Raymer RAY-15DS2-EVI этот показатель составляет 3,5–4,0, что означает, что на каждый кВт электроэнергии тепловой насос вырабатывает 3,5–4 кВт тепла.
Высокий COP обеспечивает:
- Энергоэффективность — система потребляет минимум электроэнергии для отопления дома;
- Снижение затрат на отопление — по сравнению с электрическими котлами экономия может достигать 70–80%;
- Стабильную работу даже при низких температурах наружного воздуха благодаря инверторной технологии и EVI-компрессору;
- Экологичность — большая часть тепла вырабатывается за счет возобновляемого источника (воздуха), а не прямого сжигания электричества или топлива.
Высокий COP делает Raymer RAY-15DS2-EVI идеальным вариантом для новостроек, где важны экономия энергии, комфорт и стабильное отопление в течение всего года.
Выбор теплового насоса Raymer RAY-15DS2-EVI для новостройки — это инвестиция в экономичное, экологичное и эффективное отопление, которое обеспечит комфорт в доме на долгие годы.
