Мета проекту
Основною метою було організувати сучасну та енергоефективну систему опалення і гарячого водопостачання в новозбудованому будинку площею 150 м² у селі Ходосівка. Замовник заздалегідь передбачив монтаж теплої підлоги та виведення контурів до котельні, але основне джерело тепла ще не було обрано. Враховуючи бажання отримати надійну, автоматизовану та економну систему без потреби у використанні газу чи твердопаливного котла, було вирішено одразу зупинитися на тепловому насосі.
Рішення
Для забезпечення опалення та підготовки гарячої води було встановлено повітряний тепловий насос Raymer RAY-15DS2-EVI, який повністю покриває теплові потреби будинку. До системи також інтегровано бак гарячого водопостачання Raymer DHWP 200L та буферну ємність Raymer IMP 60L, що дозволяє підвищити ефективність роботи обладнання та оптимізувати гідравлічну схему.
Обране рішення забезпечує стабільну роботу системи впродовж усього опалювального сезону, високу енергоефективність та комфорт для мешканців будинку.
Головні етапи монтажу системи опалення
1. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса Raymer RAY-15DS2-EVI було встановлено безпосередньо біля входу до котельні, для якої передбачено окремий вхід. Таке розташування було обрано з урахуванням особливостей об’єкта та вимог до монтажу теплового насоса. Близьке розташування зовнішнього блоку до котельні дозволило скоротити довжину трубопроводів між зовнішньою та внутрішньою частинами системи, мінімізувати теплові втрати та зробити монтаж максимально компактним.
Окрему увагу приділили захисту обладнання від атмосферних факторів. Зовнішній блок змонтовано під навісом, який захищає його від прямого сонячного проміння, дощу та снігу. При цьому навіс не обмежує рух повітря навколо теплообмінника, що є принципово важливим для нормальної роботи теплового насоса. Повітря повинно вільно надходити до теплообмінника та безперешкодно відводитися після проходження через нього.
Правильне розташування зовнішнього блоку особливо важливе під час роботи теплового насоса в зимовий період. У режимі опалення на теплообміннику може утворюватися конденсат та іній, тому під час автоматичного циклу розморожування необхідно забезпечити вільне відведення води. Блок встановлено таким чином, щоб тала вода не накопичувалася біля корпусу та не створювала проблем під час експлуатації в холодну пору року.
Монтажники також передбачили необхідну відстань від стін та інших конструкцій. Це забезпечує достатній повітряний потік, нормальну роботу вентилятора та ефективний теплообмін. Якщо зовнішній блок встановити занадто близько до стіни або розмістити в місці з обмеженою циркуляцією повітря, це може негативно впливати на продуктивність обладнання та збільшувати навантаження на компресор.
Для встановлення використано міцну основу, розраховану на вагу та постійні динамічні навантаження від роботи компресора і вентилятора. Між тепловим насосом та основою встановлено антивібраційні елементи, які зменшують передачу механічних коливань на конструкцію та будівлю. Це дозволяє знизити рівень шуму й підвищити комфорт під час роботи обладнання.
Положення зовнішнього блоку було ретельно вирівняно під час монтажу. Надійна фіксація корпусу запобігає його зміщенню та забезпечує стабільну роботу обладнання протягом усього терміну експлуатації. При цьому збережено зручний доступ до основних вузлів теплового насоса для проведення майбутнього технічного обслуговування, очищення теплообмінника та діагностики.
Після встановлення зовнішнього блоку було виконано прокладання всіх необхідних комунікацій до котельні. Трубопроводи акуратно прокладені та теплоізольовані, що дозволяє зменшити небажані теплові втрати та захистити систему від впливу низьких температур. Електричні з’єднання також виконані з урахуванням вимог безпечної експлуатації обладнання.
У результаті зовнішній блок Raymer RAY-15DS2-EVI отримав оптимальне місце встановлення — поруч із котельнею, під захисним навісом, на надійній основі та з достатнім простором для циркуляції повітря. Таке технічне рішення поєднує компактність монтажу, зручність подальшого обслуговування, захист обладнання та створює необхідні умови для стабільної й ефективної роботи теплового насоса

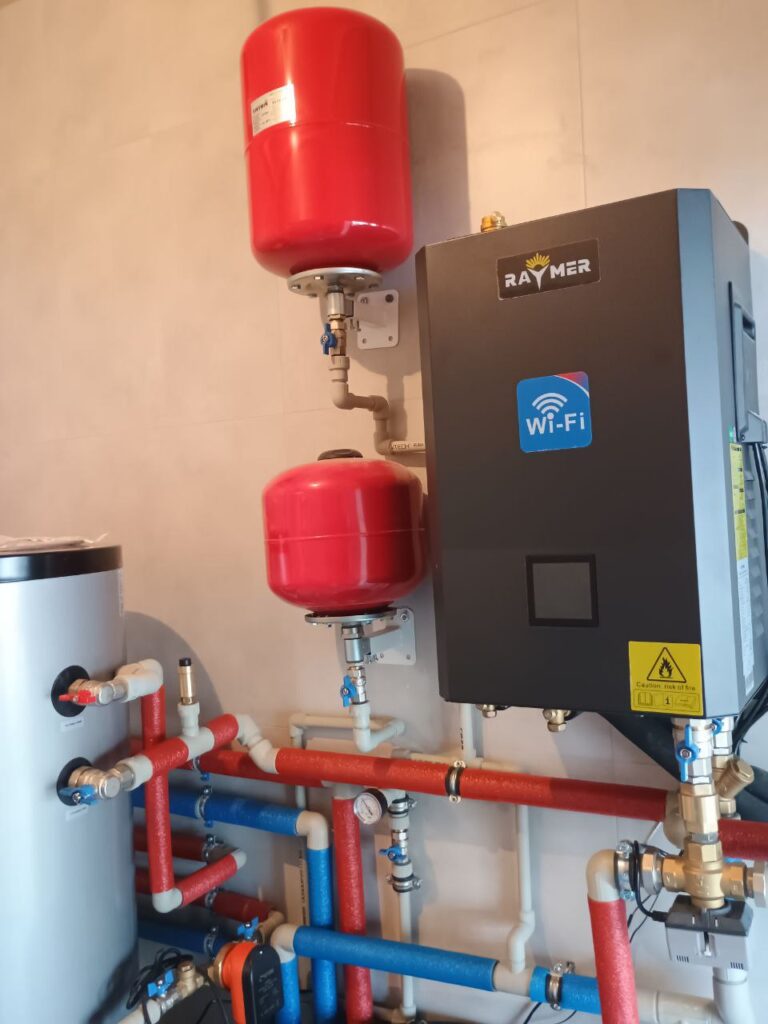

2. Монтаж і підключення гідромодуля
У котельні було змонтовано гідромодуль теплового насоса Raymer RAY-15DS2-EVI, який відповідає за передачу теплової енергії в систему опалення, циркуляцію теплоносія та взаємодію основних компонентів системи. Обладнання встановлено з урахуванням зручності подальшого обслуговування та доступу до основних вузлів.
Гідромодуль підключено до буферної ємності Raymer IMP 60L, через яку організовано роботу контуру теплої підлоги. Буфер накопичує запас теплової енергії, стабілізує температуру теплоносія та допомагає зменшити кількість частих запусків і зупинок компресора.
Така схема забезпечує більш плавну роботу теплового насоса та рівномірний розподіл тепла по приміщеннях.
Поруч із гідромодулем встановлено триходовий клапан, який автоматично перемикає потік теплоносія між контуром опалення та нагріванням гарячої води. Робота клапана синхронізована з автоматикою теплового насоса, тому перемикання між режимами відбувається без участі користувача.
Під час монтажу також виконано необхідну гідравлічну обв’язку та встановлено запірну арматуру для зручного обслуговування системи.
У результаті Raymer RAY-15DS2-EVI, буферна ємність Raymer IMP 60L та триходовий клапан працюють як єдина система, забезпечуючи стабільну циркуляцію теплоносія, комфортну роботу теплої підлоги та ефективний розподіл теплової енергії між опаленням і ГВП.
3. Підключення баків до гідромодуля
У систему теплового насоса було інтегровано два ключові елементи — бак-накопичувач Raymer IMP 60L та бак гарячого водопостачання Raymer DHWP 200L, які забезпечують стабільність роботи та комфорт у будинку.
Бак-накопичувач (буферна ємність) Raymer IMP 60L підключений безпосередньо до гідромодуля і працює як проміжна ланка між тепловим насосом та контуром теплої підлоги.
Основні функції:
- вирівнювання тиску та температури в системі;
- зниження навантаження на компресор теплового насоса за рахунок зменшення частоти включень/виключень;
- підтримка стабільного потоку теплоносія для контурів теплої підлоги;
- можливість точного керування подачею тепла.
Таким чином, буферна ємність робить роботу теплового насоса більш плавною та довговічною.
Бак гарячого водопостачання Raymer DHWP 200L підключений до гідромодуля через триходовий клапан, який автоматично перенаправляє потік теплоносія.
Схема роботи виглядає так:
- у звичайному режимі теплоносій циркулює через буфер та контур теплої підлоги;
- при потребі у гарячій воді клапан перемикає потік з опалення на бак ГВП;
- теплоносій нагріває воду у внутрішньому теплообміннику бака;
- після нагріву система автоматично повертається до режиму опалення.
Це рішення дозволяє підтримувати постійну наявність гарячої води для господарських потреб без шкоди для роботи опалення.
Ключові переваги такої схеми:
- пріоритетне нагрівання гарячої води при збереженні стабільного опалення;
- підвищення енергоефективності системи;
- плавна робота теплового насоса та продовження його ресурсу;
- повна автоматизація перемикання між режимами без втручання користувача;
- комфорт у будинку завдяки одночасній роботі системи опалення і ГВП.
На кожен бак було встановлено окремий розширювальний бак, що дозволяє підтримувати стабільний тиск у системі. Для буферного бака Raymer IMP 60L розширювальний бак компенсує зміни об’єму теплоносія при коливаннях температури та захищає контур теплої підлоги від перепадів тиску. Для бака гарячого водопостачання Raymer DHWP 200L встановлено свій розширювальний бак, який компенсує збільшення об’єму води під час нагрівання та запобігає перевантаженню системи. Завдяки цьому забезпечується безпечна, надійна та довговічна робота всієї опалювальної системи.
4. Продувка азотом і вакуумування системи
Після завершення монтажу трубопроводів, підключення гідромодуля та баків, а також встановлення всіх допоміжних елементів системи, був виконаний важливий етап — продувка системи азотом. Ця процедура проводиться перед вакуумуванням і виконує кілька ключових завдань.
По-перше, азот під тиском дозволяє видалити з системи пил, дрібні частки та залишки монтажного сміття, що могли потрапити всередину під час монтажу.
По-друге, продувка служить контролем герметичності всіх з’єднань, включно з трубопроводами, трьохходовим клапаном, гідромодулем і баками. Будь-який витік азоту одразу виявляє проблемне місце, що дає змогу усунути його до запуску системи.
Після успішної продувки проводиться вакуумування системи. За допомогою вакуумного насоса з трубопроводів і теплообмінників видаляється повітря та залишкова волога, які могли потрапити під час монтажу. Навіть невелика кількість повітря або вологи може негативно впливати на роботу теплового насоса: знижувати ефективність, спричиняти утворення кристалів льоду в системі або викликати корозію внутрішніх елементів.
Вакуумування проводиться до досягнення стабільного низького тиску, що підтверджує герметичність системи та готовність до заправки теплоносієм. Така послідовність — спочатку продувка азотом, потім вакуумування — є стандартною практикою для будь-яких систем опалення та ГВП з тепловими насосами. Вона гарантує, що після запуску обладнання буде працювати надійно, ефективно та довговічно, а всі контури теплої підлоги, баки та гідромодуль отримають оптимальні умови для роботи.
Переваги теплового насосу Raymer RAY-15DS2-EVI
Тепловий насос Raymer RAY-15DS2-EVI (380В) — це високоефективне та економічне рішення для опалення новобудов площею до 180 м².Цей інверторний тепловий насос працює за технологією повітря-вода та використовує холодоагент R32, що забезпечує високу ефективність при низькому рівні викидів CO₂.
Переваги теплового насоса Raymer RAY-15DS2-EVI
1. Висока енергоефективність
Завдяки інверторній технології та вдосконаленій системі впорскування пари (EVI), тепловий насос здатний працювати при температурах до -30 °C, що забезпечує ефективне опалення навіть у холодні зимові місяці.
2. Значна економія енергоресурсів
Тепловий насос може заощаджувати до 80% електроенергії порівняно з традиційними системами опалення, такими як електричні або твердопаливні котли, завдяки використанню тепла з навколишнього середовища замість прямого виробництва тепла.
3. Екологічність
Використання холодоагенту R32 робить цей тепловий насос екологічно безпечним варіантом, оскільки він має низький потенціал глобального потепління та озоноруйнівний ефект.
4. Інтелектуальне управління
Тепловий насос оснащений інтелектуальним контролером, який дозволяє автоматично регулювати потужність в залежності від температури навколишнього середовища, забезпечуючи стабільну та ефективну роботу системи.
5. Тривалий термін служби
Теплові насоси Raymer відомі своєю надійністю та тривалим терміном служби, що забезпечує стабільне опалення на довгі роки.
Порівняння з іншими системами опалення
Тепловий насос vs. електричний котел
- Економія енергії: Тепловий насос споживає значно менше електроенергії для виробництва тієї ж кількості тепла.
- Екологічність: Використання відновлюваних джерел енергії робить тепловий насос більш екологічним.
- Вартість експлуатації: Низькі витрати на електроенергію зменшують загальні витрати на опалення.
Тепловий насос vs. твердопаливний котел
- Автономність: Тепловий насос не потребує постійного постачання палива, що зменшує трудовитрати.
- Безпека: Відсутність горючих матеріалів знижує ризик пожеж та вибухів.
- Обслуговування: Мінімальні вимоги до обслуговування порівняно з твердопаливними котлами.
Переваги теплового насоса Raymer RAY-15DS2-EVI з урахуванням COP
Однією з основних характеристик теплового насоса є COP (Coefficient of Performance) — коефіцієнт продуктивності, який показує, скільки одиниць тепла виробляється на одну одиницю спожитої електроенергії. Для Raymer RAY-15DS2-EVI цей показник становить 3,5–4,0, що означає, що на кожен кВт електроенергії тепловий насос виробляє 3,5–4 кВт тепла.
Високий COP забезпечує:
- Енергоефективність — система споживає мінімум електроенергії для опалення будинку;
- Зниження витрат на опалення — у порівнянні з електричними котлами економія може сягати до 70–80%;
- Стабільну роботу навіть при низьких температурах зовнішнього повітря завдяки інверторній технології та EVI-компресору;
- Екологічність — більшість тепла виробляється за рахунок відновлюваного джерела (повітря), а не прямого спалювання електрики чи палива.
Високий COP робить Raymer RAY-15DS2-EVI ідеальним варіантом для новобудов, де важлива економія енергії, комфорт і стабільне опалення протягом усього року.
Вибір теплового насоса Raymer RAY-15DS2-EVI для новобудови — це інвестиція в економічне, екологічне та ефективне опалення, яке забезпечить комфорт у вашому домі на довгі роки.
