Цель проекта:
В этом проекте наша команда выполнила замену устаревшей системы отопления на современное, энергоэффективное решение с использованием теплового насоса.Основная цель – снизить затраты на отопление и горячее водоснабжение, а также обеспечить стабильный микроклимат в доме независимо от времени года.
Перед началом монтажных работ был проведен анализ эргономических характеристик здания, включая его теплоизоляцию, конфигурацию помещений и особенности распределения тепловой нагрузки. Благодаря этому удалось подобрать оптимальную схему подключения и обеспечить равномерное распределение тепла по всему дому.
До модернизации дом отапливался электрическим котлом, который работал по принципу «1 кВт потребленной электроэнергии = 1 кВт тепла». Такая схема приводила к высоким расходам на отопление, особенно в холодное время года. Выбор в пользу теплового насоса Raymer RAY-18DS2-EVI (380V) был сделан для оптимизации энергопотребления, снижения затрат и повышения комфорта проживания.
Благодаря высокой энергоэффективности здания тепловой насос работает максимально эффективно, потребляя 1 кВт электроэнергии для выработки до 5 кВт тепловой энергии. Это позволяет значительно сократить расходы на отопление по сравнению с предыдущей системой.
1. Монтаж наружного блока

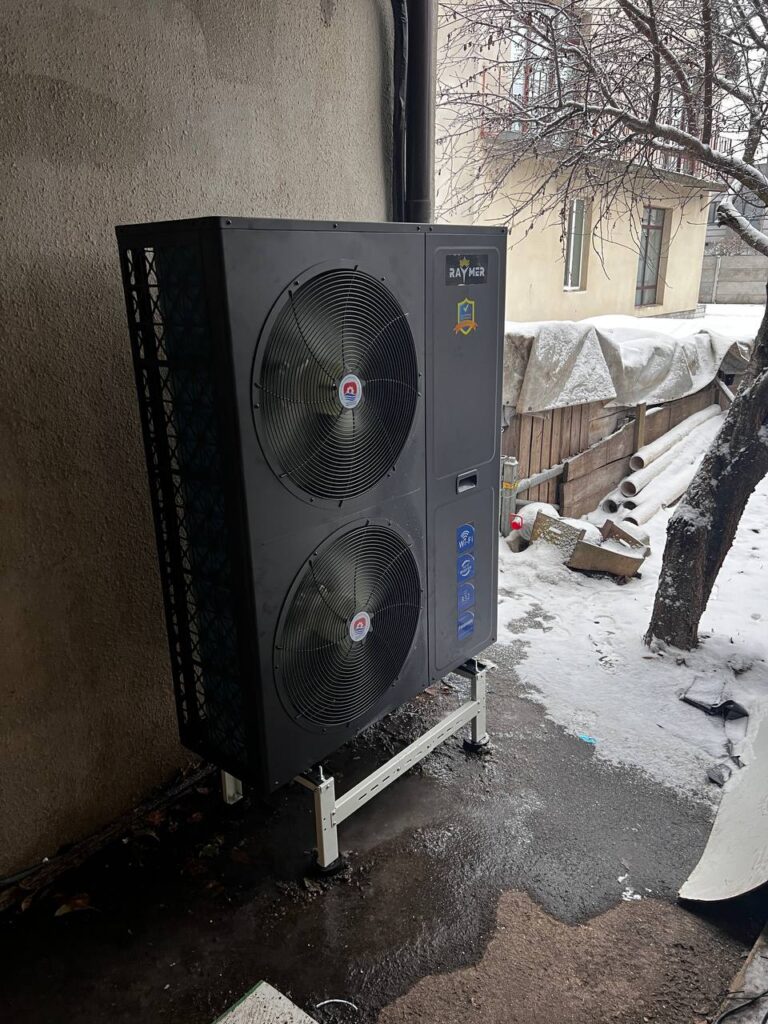

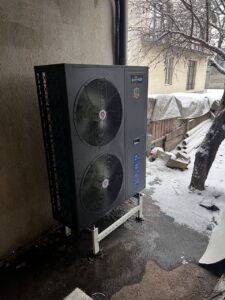

Наружный блок теплового насоса Raymer RAY-18DS2-EVI (380V) установлен на специальной металлической конструкции, которая обеспечивает устойчивость и правильное расположение агрегата. Такой монтаж позволяет уменьшить вибрации и улучшить циркуляцию воздуха вокруг теплообменника, что является критически важным для эффективной работы системы. Тепловой насос размещен в защищенной зоне под навесом у стены здания, что помогает минимизировать влияние снега и дождя на агрегат, однако одновременно обеспечивает достаточное пространство для свободного забора и отвода воздуха. Учтено необходимое расстояние от стены и других объектов для предотвращения рециркуляции воздуха, что могло бы негативно влиять на производительность оборудования. Wi-Fi-управление свидетельствует о возможности дистанционного мониторинга и регулировки работы устройства через мобильное приложение. Благодаря технологии EVI (Enhanced Vapor Injection) тепловой насос способен эффективно работать при низких температурах, что особенно важно для холодного климата. Монтаж выполнен с соблюдением стандартов подключения к трехфазной электросети (380V), что обеспечивает стабильную работу компрессора и других компонентов. Дренажная система организована таким образом, чтобы талые воды и конденсат не скапливались под агрегатом, что особенно актуально в зимний период. Этот наружный блок является частью системы отопления для дома площадью 150 м², обеспечивая эффективный обогрев даже при низких температурах благодаря инверторной технологии, оптимизирующей потребление электроэнергии и поддерживающей стабильный температурный режим в доме.
2. Установка гидромодуля
Установленный гидромодуль Raymer является ключевым компонентом системы отопления на базе теплового насоса. Он выполняет функцию управления гидравлическими процессами, включая циркуляцию теплоносителя, поддержание необходимого давления и температуры в системе.
Гидромодуль смонтирован на стене в помещении с облицованными кафелем стенами, что обеспечивает его защиту от внешних факторов и упрощает обслуживание. Подключение выполнено через гибкие термоизолированные трубопроводы, которые обеспечивают эффективную транспортировку теплоносителя без значительных теплопотерь. Видно, что соединения выполнены через запорную арматуру и фитинги, что позволяет легко проводить сервисное обслуживание или замену отдельных элементов.
На передней панели устройства расположен сенсорный дисплей для контроля и настройки работы системы, а также присутствует наклейка Wi-Fi, указывающая на возможность дистанционного управления через интернет. Это позволяет пользователю удаленно изменять параметры работы, мониторить состояние системы и получать уведомления о возможных сбоях.
Гидромодуль подключен к водопроводной системе дома, а также соединен с бойлером косвенного нагрева и баком-накопителем, который обеспечивает нагрев горячей воды для бытовых нужд. Расширительный бак, который компенсирует изменения объема теплоносителя при нагревании и защищает систему от гидроударов. В целом установка выполнена аккуратно, с учетом технических требований и удобства дальнейшего обслуживания. Использование гидромодуля в такой конфигурации позволяет эффективно регулировать работу всей отопительной системы, оптимизируя расход электроэнергии и обеспечивая комфортные условия в доме.
3. Установка бака-накопителя Raymer IMP 60 в систему теплового насоса Raymer RAY-18DS2-EVI

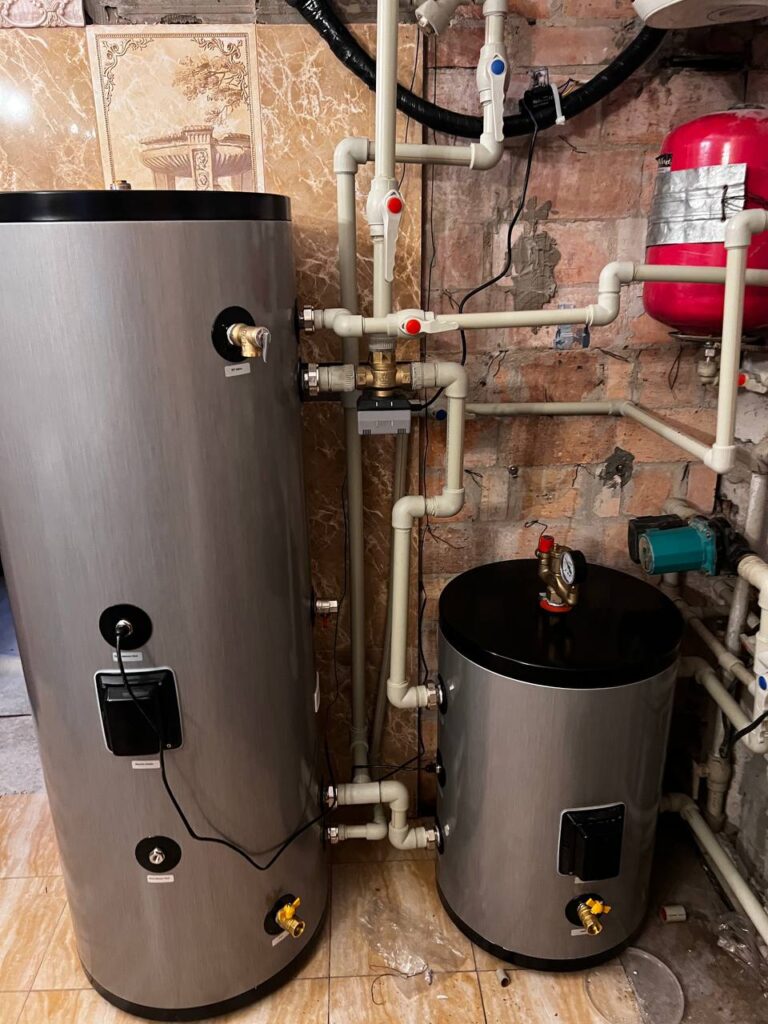

Установка бака-накопителя в системе теплового насоса Raymer RAY-18DS2-EVI выполнена для обеспечения стабильной работы отопительной системы и оптимального распределения тепла. Бак-накопитель (буферная емкость) используется для накопления и хранения нагретого теплоносителя, что помогает уменьшить циклическое включение и выключение компрессора теплового насоса, тем самым продлевая его ресурс и повышая энергоэффективность системы. Монтаж бака выполнен в помещении котельной, где обеспечен удобный доступ для обслуживания. Бак подключен к гидравлическому контуру теплового насоса через подающую и обратную линии теплоносителя. На входе устанавливаются запорные краны для возможности отключения бака от системы в случае необходимости обслуживания или ремонта. Также предусмотрены термоизолированные соединения, которые помогают минимизировать теплопотери. Бак подключен непосредственно к контуру радиаторного отопления. Дополнительно предусматривается группа безопасности с воздухоотводом, предохранительным клапаном и манометром, что обеспечивает безопасную эксплуатацию системы. Выполнение качественного монтажа бака-накопителя позволяет стабилизировать работу теплового насоса, повысить энергоэффективность и обеспечить равномерное распределение тепла в системе отопления дома.
4. Установка бака горячего водоснабжения Raymer DHWP 200 L
Установка бака горячего водоснабжения (ГВС) Raymer DHWP 200L возле бака-накопителя в системе теплового насоса Raymer RAY-18DS2-EVI выполняется для эффективного обеспечения горячей водой и оптимального использования энергии. Бак ГВС размещен в непосредственной близости к буферной емкости, что минимизирует потери тепла и упрощает гидравлические подключения. Для его подключения использованы теплоизолированные трубопроводы, которые обеспечивают минимальные потери энергии при передаче тепла от теплообменника теплового насоса. Входные и выходные магистрали оборудованы запорной арматурой, что позволяет легко отключить бак в случае необходимости обслуживания. Для контроля температуры предусмотрены датчики, подключенные к системе управления теплового насоса, что позволяет автоматически регулировать процесс нагрева. Система также содержит защитные элементы, такие как предохранительный клапан, группа безопасности и воздухоотводчик, предотвращающие превышение давления и обеспечивающие бесперебойную работу. Горячая вода распределяется через систему трубопроводов к точкам водопотребления, а благодаря правильному монтажу бака ГВС обеспечивается стабильный нагрев и непрерывная подача горячей воды даже при пиковых нагрузках.
5. Вспомогательные элементы системы
Трехходовой клапан Raymer 325 TW и циркуляционный насос Raymer RS-25/10-180 являются важными элементами системы отопления. Трехходовой клапан Raymer 325 TW используется для распределения потоков теплоносителя между контуром отопления и баком горячего водоснабжения. Он работает в автоматическом режиме, направляя теплоноситель в бак ГВС, когда нужно нагреть воду, или в систему отопления, когда приоритетным является обогрев дома. Циркуляционный насосRaymer RS-25/10-180 обеспечивает постоянное движение теплоносителя по системе, равномерное распределение тепла и эффективную работу всех контуров. Использование энергоэффективного насоса позволяет уменьшить расходы электроэнергии, поскольку он автоматически регулирует скорость работы в соответствии с потребностями отопления. Взаимодействие трехходового клапана и циркуляционного насоса гарантирует стабильное функционирование системы и комфортный микроклимат в доме.
Преимущества теплового насоса Raymer RAY-18DS2-EVI нового поколения
Тепловой насос Raymer RAY-18DS2-EVI имеет мощность 18 кВт, что делает его идеальным для эффективного обогрева помещений площадью до 150 кв.м. Он обеспечивает значительную экономию электроэнергии до 80% по сравнению с традиционными системами отопления, что позволяет снизить расходы на отопление. Используя экологически чистую энергию, этот тепловой насос способствует снижению выбросов CO2 и положительно влияет на окружающую среду. Инверторный компрессор и технология Enhanced Vapor Injection (EVI) Инверторная технология позволяет регулировать мощность насоса в зависимости от потребности, обеспечивая стабильный и эффективный обогрев помещения. Благодаря технологии Enhanced Vapor Injection (EVI), тепловой насос может работать при низких температурах до -30 °C, что расширяет возможности использования в различных климатических условиях. Новый черный дизайн для лучшего поглощения тепла Новый дизайн в черном цвете, как результат новейших разработок и исследований в области теплооборудования для лучшего поглощения тепла из окружающей среды, делает тепловой насос Raymer RAY-18DS2-EVI лучшим выбором среди других отопительных систем. Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это уменьшает потребность в частой очистке и уходе за устройством, что является удобным для пользователей. Черный цвет имеет лучшую способность к поглощению тепла, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы. Дистанционное управление Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели имея доступ к интернету. Удобство такой функции заключается в том, что будучи даже в поездке, вы можете заблаговременно включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температуры в доме по прибытию, не дожидаясь пока система заработает на полную мощность.
