Киевская область, монтаж теплового насоса Raymer RAY-10DS2-EVI в доме площадью 100 кв.м в ограниченном пространстве

Населенный пункт Киевская область
Площадь до 100 м²
Товар Тепловой насос воздух-вода Raymer RAY-10DS2-EVI на 10 кВт, инвертор до -30°C, сплит-система до 120 кв.м. 220V

Задание

Перед специалистами стояла задача организовать современную и экономически выгодную систему отопления для частного дома площадью 100 кв. м. Заказчику требовалось решение, способное полностью заменить традиционные источники тепла, обеспечивая комфортную температуру в помещениях и подогрев горячей воды в течение всего года.

Основные требования заказчика:

  • Высокая энергоэффективность: минимизация затрат на электроэнергию при максимальной теплоотдаче.
  • Автономность: способность системы стабильно работать даже при существенно низких температурах наружного воздуха.
  • Эстетика и компактность: аккуратный монтаж наружного блока, гармонирующий с экстерьером дома и ландшафтом.
  • Дистанционное управление: возможность настройки параметров отопления через смартфон.

Решение

Для решения поставленной задачи был выбран воздушный тепловой насос Raymer RAY-10DS2-EVI, работающий на экологичном фреоне R32 и оснащенный компрессором Panasonic. Эта модель оптимально подходит для площади 100 кв. м, обеспечивая необходимую мощность без избыточных затрат ресурсов.

В процессе реализации было выполнено:

  • Монтаж наружного моноблока на специально подготовленное виброизоляционное основание.
  • Интеграция интеллектуальной системы управления с модулем Wi-Fi.
  • Профессиональная гидравлическая обвязка с использованием качественной теплоизоляции для минимизации теплопотерь.
  • Установка буферной емкости и циркуляционного насоса для стабилизации работы системы.

Этап 1: Монтаж наружного блока

Установка наружного блока теплового насоса Raymer выполнялась с учетом технических особенностей участка и требований к максимальной эффективности оборудования:

  • Стратегическое размещение: Блок установлен на специально подготовленной площадке непосредственно возле фасадного водостока. Такое решение позволяет максимально просто и эффективно организовать отвод конденсата в общую систему водоотведения, предотвращая обледенение площадки под насосом в зимний период.
  • Виброизоляция и стабильность: Для нивелирования шумов и вибраций блок закреплен на массивных резиновых виброопорах. Это гарантирует отсутствие резонанса на стены дома и обеспечивает тихую работу компрессора Panasonic.
  • Защита коммуникаций: Магистрали теплоносителя и электрическая часть защищены усиленной каучуковой теплоизоляцией и бандажной лентой. Это защищает систему от энергопотерь, воздействия ультрафиолета и осадков.
  • Контроль параметров: На корпусе блока предусмотрен манометр для визуального контроля давления в системе, а информационные наклейки и сертификационные плашки подтверждают соответствие оборудования европейским стандартам качества.

Благодаря продуманному монтажу рядом с водоотводящей системой, обслуживание насоса становится еще проще, а риск образования льда под блоком — минимальным.

Этап 2: Монтаж внутреннего блока и интеграция в систему

Внутренний узел системы — гидромодуль Raymer — был установлен в техническом помещении с максимальным вниманием к компактности и удобству обслуживания.

Ключевые особенности установки:

  • Соседство с электрокотлом: Гидромодуль размещен непосредственно возле уже существующего электрокотла. Это позволило создать надежную комбинированную систему, где тепловой насос выступает основным источником тепла, а электрокотел может выполнять роль резервного или пикового догревателя.
  • Настенный монтаж и эргономика: Блок закреплен на стене на оптимальной высоте. Компактный корпус гидромодуля в черном цвете с логотипом Raymer выглядит современно и лаконично, идеально вписываясь в пространство котельной.
    • Интеллектуальное управление и Wi-Fi: На фронтальной панели блока расположен сенсорный дисплей, отображающий текущие параметры системы (температуру теплоносителя, режимы работы и т.д.). Наличие модуля Wi-Fi позволяет владельцу отслеживать работу системы и изменять настройки дистанционно.
    • Профессиональная обвязка: Все подводы выполнены с помощью полипропиленовых труб, проложенных с четким соблюдением геометрии. Использована качественная запорная арматура (латунные краны, фильтры грубой очистки) для безопасности и легкости сервисного обслуживания. Трубы надежно закреплены к стенам с помощью специальных хомутов, что минимизирует любые вибрационные шумы.
    • Гидравлическая группа: Под блоком четко видны узлы подключения магистралей, соединяющих внутренний блок с наружным агрегатом и системой отопления дома.

    Результат: Благодаря размещению гидромодуля рядом с электрокотлом, мы получили гибкую систему отопления. Техническое помещение выглядит упорядоченным, а все органы управления и контроля находятся в свободном доступе.

Этап 3: Монтаж и эргономичное подключение буферной емкости

Для стабилизации работы теплового насоса и обеспечения гидравлической развязки системы была установлена компактная буферная емкость KHT объемом 30 литров.

Ключевые аспекты монтажа:

  • Навесное положение и экономия пространства: Благодаря небольшому объему и специальным креплениям, бак смонтирован в навесном положении на стене технического помещения. Это позволило рационально использовать верхнюю часть стены, освободив полезную площадь на полу для другого оборудования.
  • Эргономичное подключение над входом: Бак размещен непосредственно над дверным проемом (входной группой), что является образцом высокоэффективной эргономики. Такое расположение использует обычно «мертвую» зону помещения, делая котельную максимально функциональной даже при ограниченных габаритах.
  • Гидравлическая обвязка: Подключение выполнено с помощью полипропиленовых труб, проложенных вдоль углов стен для сохранения аккуратного вида помещения. Использована надежная запорная арматура — латунные шаровые краны с красными ручками установлены на каждом входе и выходе из бака. Это позволяет при необходимости легко отсечь буферную емкость от общей системы без слива всей воды. Трубы надежно зафиксированы клипсами к стене, что исключает любые вибрации при движении теплоносителя.
  • Назначение в системе: Несмотря на компактный размер (30 л), эта емкость выполняет критически важную функцию — предотвращает частое включение/выключение (тактование) компрессора теплового насоса Raymer и обеспечивает достаточный объем воды для цикла оттайки наружного блока зимой.

Результат: Использование навесного бака KHT и его размещение над входом позволило создать современную, технологичную котельную, где каждый сантиметр пространства работает на комфорт владельца. Система выглядит монолитно и профессионально, обеспечивая легкий доступ ко всем узлам контроля.

Этап 4. Модернизация системы горячего водоснабжения и энергетическая защита

Одним из завершающих этапов проекта стала модернизация системы горячего водоснабжения и обновление оборудования, непосредственно работающего совместно с тепловым насосом. Основной целью было повышение энергоэффективности всей системы, сокращение времени нагрева воды и обеспечение стабильного горячего водоснабжения для жильцов дома.

Обновление системы горячего водоснабжения

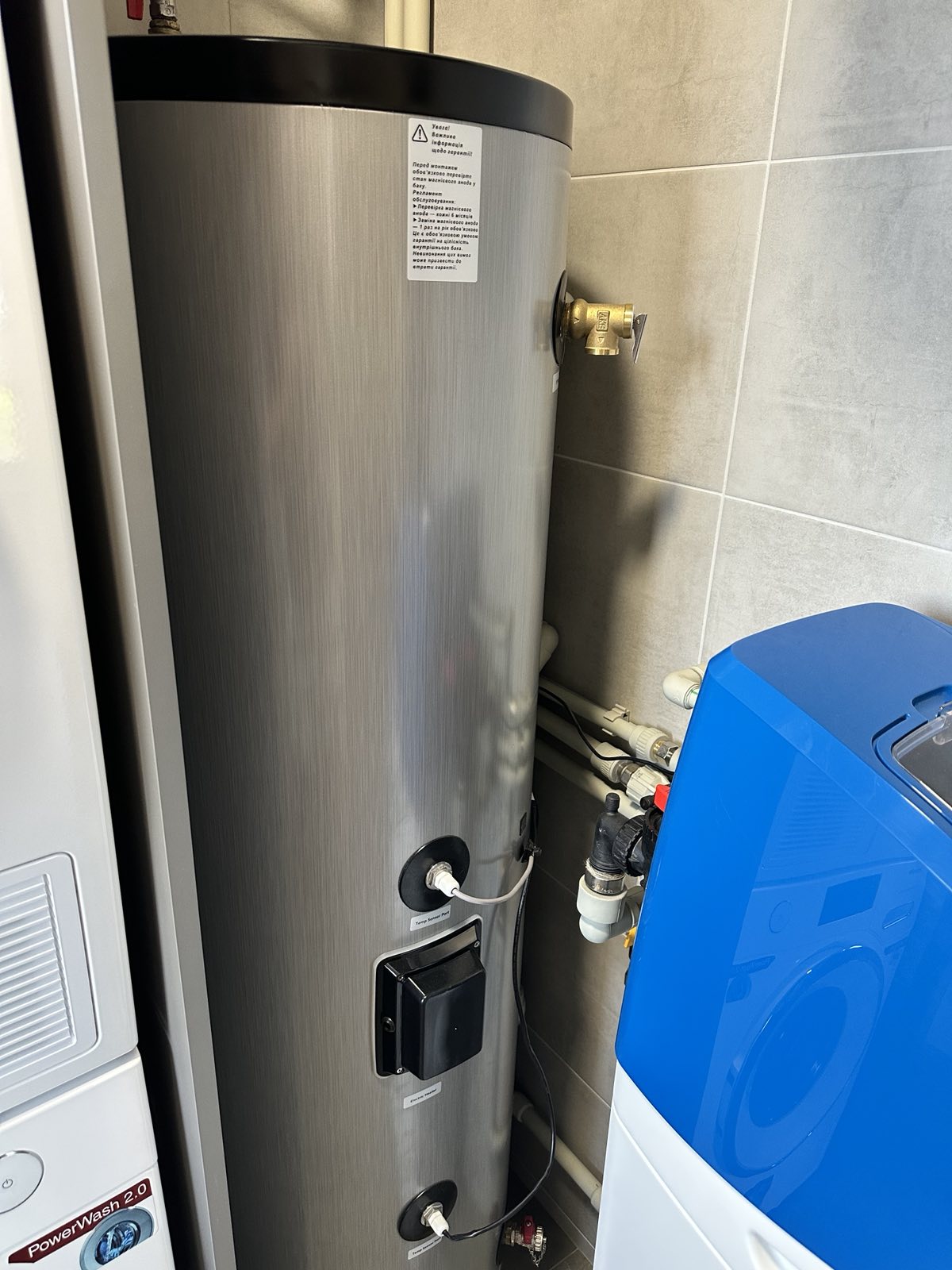

В процессе модернизации был демонтирован устаревший бытовой бойлер, который уже не соответствовал требованиям современной системы отопления на базе теплового насоса. Вместо него установлен бойлер косвенного нагрева Raymer DWHP 150 L, специально разработанный для работы с низкотемпературными источниками тепла.

Объём 150 литров является оптимальным для обеспечения ежедневных потребностей семьи в горячей воде. Даже в периоды интенсивного водоразбора система поддерживает достаточный запас горячей воды, обеспечивая комфортное использование душа, ванны и кухни без резких перепадов температуры.

Высокоэффективный теплообменник

Бойлер оснащён увеличенным внутренним теплообменником с большой площадью поверхности, который максимально эффективно передаёт тепло от теплового насоса воде. Благодаря этому сокращается время нагрева бака, а тепловой насос работает в наиболее экономичном режиме с высоким коэффициентом производительности (COP).

Автоматика теплового насоса постоянно контролирует температуру воды в бойлере и при необходимости автоматически включает режим нагрева горячей воды. После достижения заданной температуры система возвращается к работе в режиме отопления без участия пользователя.

Качественная теплоизоляция и профессиональный монтаж

Бойлер Raymer DWHP 150 L имеет современную многослойную теплоизоляцию, которая значительно снижает естественные теплопотери. Благодаря этому нагретая вода дольше сохраняет необходимую температуру, а тепловому насосу не требуется часто запускаться для повторного нагрева, что положительно влияет на общее потребление электроэнергии.

Все трубопроводы системы горячего водоснабжения выполнены максимально компактно и дополнительно теплоизолированы для минимизации тепловых потерь. Подключение оборудования выполнено с использованием качественной латунной запорной арматуры, сервисных кранов и разъёмных соединений, что значительно упрощает дальнейшее техническое обслуживание.

Интеграция в общую систему управления

В бойлер установлены датчики температуры, интегрированные с автоматикой теплового насоса. Это позволяет системе постоянно контролировать температуру горячей воды, поддерживать заданные параметры и автоматически управлять режимами нагрева в зависимости от потребностей пользователей.

В результате модернизации владельцы получили современную и энергоэффективную систему горячего водоснабжения, обеспечивающую быстрый нагрев воды, минимальные тепловые потери, высокий уровень комфорта и полностью автоматическую работу в сочетании с тепловым насосом Raymer.

Етап 5: Защита электропитания и стабильность системы

Для обеспечения долговечности и бесперебойной работы теплового насоса в частном доме площадью 100 кв. м, особое внимание было уделено защите электроники. Поскольку современные инверторные системы чувствительны к качеству напряжения, мы реализовали надежный барьер против сетевых помех.

Ключевые аспекты энергозащиты:

  • Стабилизатор Stabex VS-10KVA: В систему интегрирован мощный настенный стабилизатор напряжения на 10 кВт. Модель Stabex VS-10KVA защищает все установленное оборудование от нестабильных скачков напряжения, перекосов и сетевых шумов. Это гарантирует, что тепловой насос и насосные группы всегда получают «чистые» 220 В, что критически важно для стабильной работы компрессора Panasonic.

Использование стабилизатора Stabex VS-10KVA позволило отказаться от сложных систем резервирования (инверторов), обеспечив при этом максимальный уровень защиты от самой распространенной проблемы — некачественного напряжения в электросети. Это рациональное и надежное решение, которое гарантирует спокойствие владельцу и многолетнюю эксплуатацию теплового насоса.

Преимущества комплексной системы и экономическая целесообразность

Установка теплового насоса Raymer RAY-10DS2-EVI в сочетании с буферной емкостью и профессиональной защитой питания — это не просто монтаж оборудования, а создание интеллектуального энергетического узла для дома площадью 100 кв. м.

1. Максимальная экономия средств

Коэффициент эффективности (COP): Благодаря технологии EVI и использованию фреона R32, система способна выдавать до 4.5 кВт тепла на каждый 1 кВт потребленной электроэнергии. Это в 3–4 раза дешевле, чем отопление обычным электрокотлом. Частотное регулирование: Циркуляционный насос Raymer автоматически снижает обороты, когда система не нуждается в интенсивном протоке, что дополнительно уменьшает счета за электричество. Снижение теплопотерь: Использование бака косвенного нагрева на 150 л позволяет эффективно готовить горячую воду в периоды наименьшей нагрузки на систему.

2. Технологическая надежность и защита инвестиций

Безопасность с Stabex VS-10KVA: Стабилизатор мощностью 10 кВт полностью изолирует дорогостоящую электронику теплового насоса от скачков напряжения. Это значительно продлевает срок службы компрессора Panasonic и предотвращает дорогостоящие ремонты.

Стабильность работы: Буферная емкость KHT 30 л защищает компрессор от частого включения/выключения (тактования) и обеспечивает энергию для разморозки наружного блока, что сохраняет тепло в доме без перебоев.

3. Комфорт и автономность

Дистанционный контроль: Благодаря встроенному Wi-Fi, владелец может управлять климатом со смартфона, снижая температуру во время отсутствия и прогревая дом к своему возвращению.

Тишина и эстетика: Профессиональный монтаж на виброопорах возле водостока и эргономичное размещение внутренних узлов над входом обеспечивают акустический комфорт и сохраняют полезную площадь помещения.

Вывод: Данная комплексная система представляет собой идеальный баланс между первоначальными инвестициями и долгосрочной экономией. Она превращает дом в энергоэффективную крепость, где расходы на отопление минимизированы, а техника защищена от любых внешних факторов.
