Київська область, монтаж теплового насосу Raymer RAY-10DS2-EVI в будинку на 100 кв.м в обмеженому просторі.

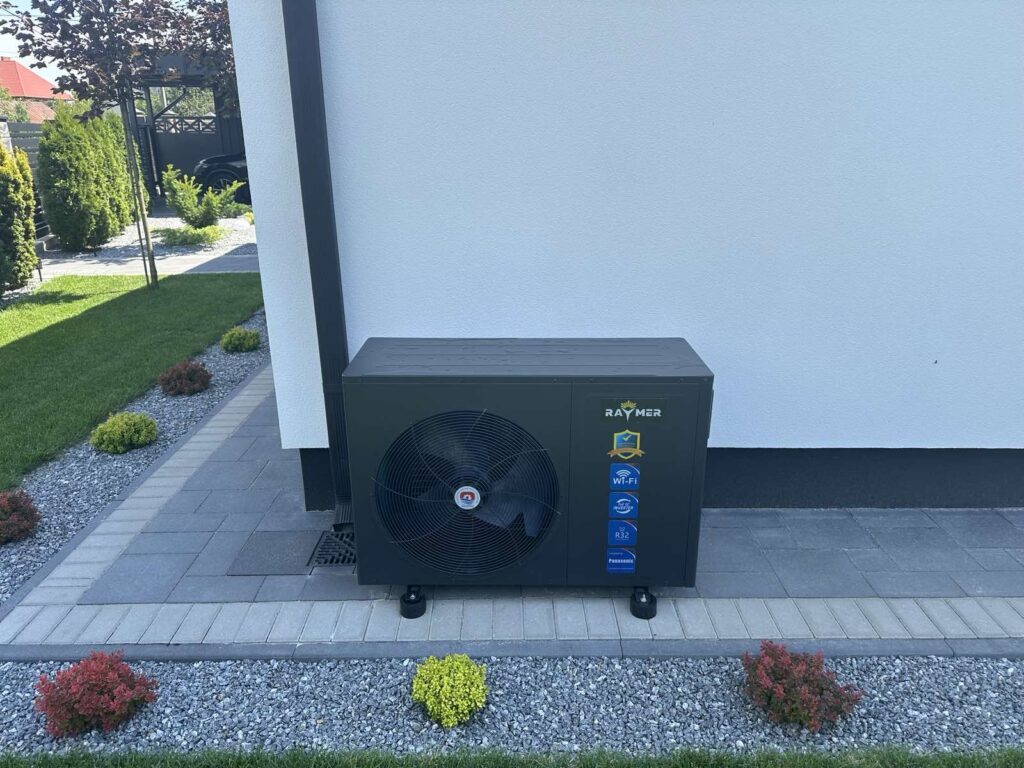

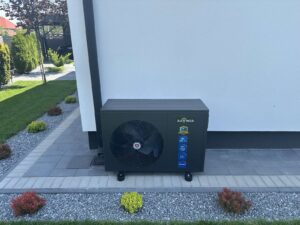

Етап 1: Монтаж зовнішнього блоку

Встановлення зовнішнього блоку теплового насоса Raymer виконувалося з урахуванням технічних особливостей ділянки та вимог до максимальної ефективності обладнання:

• Стратегічне розміщення: Блок встановлено на спеціально підготовленому майданчику безпосередньо біля фасадного водостоку. Таке рішення дозволяє максимально просто та ефективно організувати відвід конденсату в загальну систему водовідведення, запобігаючи обмерзанню майданчика під насосом у зимовий період.
• Віброізоляція та стабільність: Для нівелювання шумів та вібрацій блок закріплений на масивних гумових віброопорах. Це гарантує відсутність резонансу на стіни будинку та забезпечує тиху роботу компресора Panasonic.
• Захист комунікацій: Магістралі теплоносія та електрична частина захищені посиленою каучуковою теплоізоляцією та бандажною стрічкою. Це захищає систему від енерговтрат, впливу ультрафіолету та опадів.
• Контроль параметрів: На корпусі блоку передбачено манометр для візуального контролю тиску в системі, а інформаційні наклейки та сертифікаційні плашки підтверджують відповідність обладнання європейським стандартам якості.

Завдяки продуманому монтажу поруч із водовідвідною системою, обслуговування насоса стає ще простішим, а ризик утворення криги під блоком — мінімальним.

Етап 3: Монтаж та ергономічне підключення буферної ємності

Для стабілізації роботи теплового насоса та забезпечення гідравлічного розв’язування системи була встановлена компактна буферна ємність KHT об’ємом 30 літрів.

Ключові аспекти монтажу:

• Навісне положення та економія простору: Завдяки невеликому об’єму та спеціальним кріпленням, бак змонтований у навісному положенні на стіні технічного приміщення. Це дозволило раціонально використати верхню частину стіни, звільнивши корисну площу на підлозі для іншого обладнання.
• Ергономічне підключення над входом: Бак розміщено безпосередньо над дверним отвором (вхідною групою), що є зразком високоефективної ергономіки. Таке розташування використовує зазвичай “мертву” зону приміщення, роблячи котельню максимально функціональною навіть при обмежених габаритах.

Етап 4. Модернізація системи гарячого водопостачання та енергозахист

Одним із завершальних етапів проєкту стала модернізація системи гарячого водопостачання та оновлення обладнання, яке безпосередньо взаємодіє з тепловим насосом. Основною метою було підвищення енергоефективності всієї системи, скорочення часу нагріву води та забезпечення стабільного гарячого водопостачання для мешканців будинку.

Оновлення системи гарячого водопостачання

У процесі модернізації було демонтовано застарілий побутовий бойлер, який вже не відповідав вимогам сучасної системи опалення на базі теплового насоса. Замість нього встановлено бак непрямого нагріву Raymer DWHP 150 L, спеціально розроблений для роботи з низькотемпературними джерелами тепла.

Об’єм 150 літрів є оптимальним для забезпечення щоденних потреб родини в гарячій воді. Навіть у періоди активного водоспоживання система підтримує достатній запас гарячої води, забезпечуючи комфортне користування душем, ванною та кухнею без різких перепадів температури.

Високоефективний теплообмінник

Бойлер оснащений збільшеним внутрішнім теплообмінником із великою площею поверхні, який максимально ефективно передає тепло від теплового насоса до води. Завдяки цьому скорочується час нагріву бака, а тепловий насос працює у найбільш економічному режимі з високим коефіцієнтом продуктивності (COP).

Автоматика теплового насоса постійно контролює температуру води в баку та за необхідності автоматично вмикає режим нагріву гарячої води. Після досягнення встановленої температури система повертається до режиму опалення без участі користувача.

Якісна теплоізоляція та професійний монтаж

Бак Raymer DWHP 150 L має сучасну багатошарову теплоізоляцію, яка значно зменшує природні втрати тепла. Завдяки цьому нагріта вода довше зберігає температуру, а тепловому насосу не потрібно часто запускатися для повторного підігріву, що позитивно впливає на загальне споживання електроенергії.

Усі трубопроводи гарячого водопостачання виконані максимально компактно та додатково теплоізольовані для мінімізації теплових втрат. Підключення обладнання здійснено із застосуванням якісної латунної запірної арматури, сервісних кранів та роз’ємних з’єднань, що значно спрощує подальше технічне обслуговування.

Інтеграція в загальну систему керування

У бак встановлено датчики температури, які інтегровані з автоматикою теплового насоса. Це дозволяє системі постійно контролювати температуру гарячої води, підтримувати задані параметри та автоматично керувати режимами нагріву залежно від потреб користувачів.

У результаті модернізації власники отримали сучасну, енергоефективну систему гарячого водопостачання, яка забезпечує швидкий нагрів води, мінімальні теплові втрати, високий рівень комфорту та повністю автоматичну роботу у поєднанні з тепловим насосом Raymer.
