г. Борисполь, дом 200 м² | Тепловой насос Raymer RAY-18DS2-EVI на 18 кВт, монтаж в ограниченном пространстве

Товар Тепловой насос воздух-вода Raymer RAY-18DS2-EVI на 18 кВт, инвертор до -30 °C, сплит-система до 240 кв.м. 380V
Населенный пункт г. Борисполь
Площадь до 200 м²

Каждый владелец частного дома рано или поздно сталкивается с вопросом: как отапливать жилье эффективно, недорого и без лишних хлопот? Объект в городе Борисполь стал настоящим «полигоном» для испытаний различных систем, пока не было найдено окончательное решение.

Путь от электрокотла до дров

  • Этап 1: Электрокотел. Первоначальное решение, которое быстро разочаровало владельца из-за огромных счетов за электроэнергию, особенно в пиковые зимние месяцы.
  • Этап 2: Твердотопливный котел. Пытаясь сэкономить, владелец установил котел на дровах/угле. Расходы снизились, но появилась новая проблема — постоянный надзор, чистка, загрузка топлива каждые несколько часов и необходимость места для хранения сырья сделали этот вариант слишком изнурительным.

Вызов энергонезависимости: система DEYE

Постоянные отключения света заставили действовать радикально. Для полного обеспечения дома энергией была установлена мощная система инвертора DEYE с аккумуляторами суммарной мощностью 30 кВт. Это серьезный фундамент для автономности, который позволил дому «выживать» без внешней сети. Однако оставался главный вопрос: как отапливать дом во время блекаутов, чтобы не сжечь весь запас аккумуляторов за пару часов и не возвращаться к закидыванию дров в котел?

Окончательное решение: Тепловой насос Raymer RAY-18DS2-EVI (18 кВт)

После ряда экспериментов выбор остановился на тепловом насосе воздух-вода Raymer RAY-18DS2-EVI. И вот почему это решение стало идеальным финалом:

  • Синергия с инвертором: Мощности инверторной системы DEYE (30 кВт) вполне хватает для питания теплового насоса на 18 кВт даже в моменты пиковых нагрузок.
  • Энергоэффективность EVI: Благодаря технологии впрыска пара (EVI), насос выдает высокую тепловую мощность даже при сильных морозах, потребляя при этом в 3-4 раза меньше электричества, чем старый электрокотел.
  • Автономность без усилий: В отличие от твердотопливного котла, Raymer работает полностью в автоматическом режиме. Владельцу больше не нужно быть «кочегаром» — система сама поддерживает заданную температуру.
  • Длительная работа при отключениях: Благодаря низкому потреблению энергии (по сравнению с ТЭНовыми котлами), емкости аккумуляторов хватает на длительное время работы теплового насоса, что обеспечивает тепло в доме даже во время долгих блекаутов.

Этап 1. Подготовка основания и монтаж наружного блока Raymer

Первый этап работ был посвящён правильному размещению и надёжной фиксации наружного блока теплового насоса воздух-вода Raymer RAY-18DS2-EVI. Именно от качества выполнения этих работ напрямую зависят эффективность, надёжность и долговечность всей системы отопления.

Выбор оптимального места

Свободная циркуляция воздуха

Место для установки было выбрано с учётом необходимости свободной циркуляции больших объёмов воздуха через теплообменник. Наружный блок размещён на открытом участке параллельно стене здания, что обеспечивает беспрепятственный забор воздуха с задней стороны и мощный выброс охлаждённого воздуха вперёд. Такое расположение предотвращает рециркуляцию воздуха, которая может снизить производительность теплового насоса и увеличить потребление электроэнергии.

Близость к котельной

Выбранное место находится в непосредственной близости от стены, за которой расположено техническое помещение (котельная) с инверторами DEYE. Это позволило максимально сократить длину трубопроводов и электрических кабелей, уменьшить тепловые потери, снизить стоимость монтажных работ и обеспечить более аккуратную прокладку всех инженерных коммуникаций.

Установка надёжной подставки

  • Для монтажа была использована специальная металлическая подставка рамного типа, жёстко закреплённая на заранее подготовленном ровном основании из тротуарной плитки. Такая конструкция обеспечивает устойчивость оборудования даже при длительной эксплуатации и исключает его смещение.
  • Подставка поднимает наружный блок над уровнем земли, что особенно важно в зимний период. Это защищает оборудование от снежных заносов, скопления льда и талой воды, а также обеспечивает свободный доступ воздуха к нижней части теплообменника, необходимый для эффективной работы теплового насоса.
  • Крепление наружного блока Raymer к подставке выполнено с использованием болтов через антивибрационные опоры. Такое решение эффективно снижает вибрации, возникающие во время работы компрессора и вентилятора, предотвращает их передачу на строительные конструкции и значительно уменьшает уровень шума, обеспечивая тихую и стабильную работу оборудования.

Организация водоотведения конденсата

Во время работы теплового насоса в режиме отопления, особенно в процессе автоматических циклов разморозки теплообменника, образуется значительное количество конденсата. При отсутствии правильно организованного водоотведения вода может скапливаться под наружным блоком, замерзать и образовывать лёд, что затрудняет эксплуатацию оборудования, создаёт опасность для людей и может негативно влиять на прилегающую территорию.

В данном проекте наружный блок установлен непосредственно возле входа в котельную, что существенно упростило прокладку трубопроводов и электрических коммуникаций, а также обеспечило удобный доступ для последующего сервисного обслуживания. В то же время такое расположение потребовало особого внимания к организации отвода конденсата, поскольку в зоне входа недопустимо образование льда, который может представлять опасность при передвижении.

Конденсат собирается в поддоне наружного блока и отводится через дренажный патрубок. В данном монтаже предусмотрено, что вода будет стекать на тротуарную плитку под агрегатом. При этом основание имеет необходимый уклон, благодаря чему вода свободно отводится от фундамента здания и не накапливается под тепловым насосом.

Такое решение минимизирует риск образования ледяной корки возле входа в котельную, обеспечивает безопасное передвижение в зимний период и способствует надёжной работе теплового насоса на протяжении всего отопительного сезона.

Этап 2. Организация котельной и интеграция в сложную систему

Модернизация котельной стала одним из самых сложных этапов данного проекта. Техническое помещение уже было полностью оборудовано: здесь работал электрический котёл, установлен мощный твердотопливный котёл, бойлер косвенного нагрева, а также проложено большое количество трубопроводов, запорной арматуры и вспомогательного оборудования. Из-за ограниченного пространства интеграция нового теплового насоса потребовала детального проектирования и нестандартных монтажных решений.

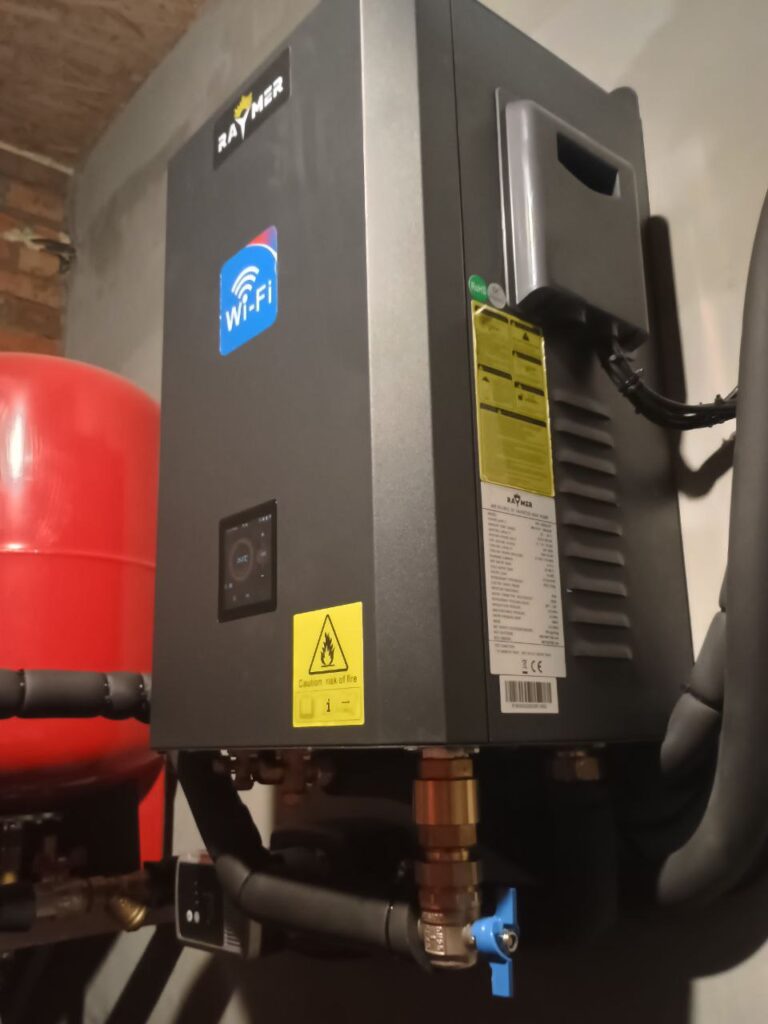

Стратегическое размещение гидромодуля

Внутренний блок (гидромодуль) теплового насоса Raymer был установлен непосредственно возле входа в котельную. Такое расположение выбрано не случайно. Во-первых, оно обеспечивает максимально удобный доступ к сенсорной панели управления для контроля температуры, режимов работы и сервисных настроек. Во-вторых, именно эта зона позволила существенно сократить длину трубопроводов между наружным и внутренним блоками, что положительно влияет на эффективность работы всей системы.

Интеграция в существующую систему отопления

Подключение нового оборудования выполнялось к уже действующей системе отопления, которая изначально была спроектирована для работы с твердотопливным и электрическим котлами. Большое количество существующих трубопроводов и оборудования значительно усложняло монтажные работы, поэтому специалистам пришлось буквально «ювелирно» интегрировать тепловой насос в существующую гидравлическую схему без её полной реконструкции.

В процессе монтажа были выполнены врезки в существующие магистрали, установлена запорная арматура, сервисные краны и все необходимые элементы для дальнейшего технического обслуживания. Такой подход позволил сохранить возможность работы каждого источника тепла как отдельно, так и в составе общей системы.

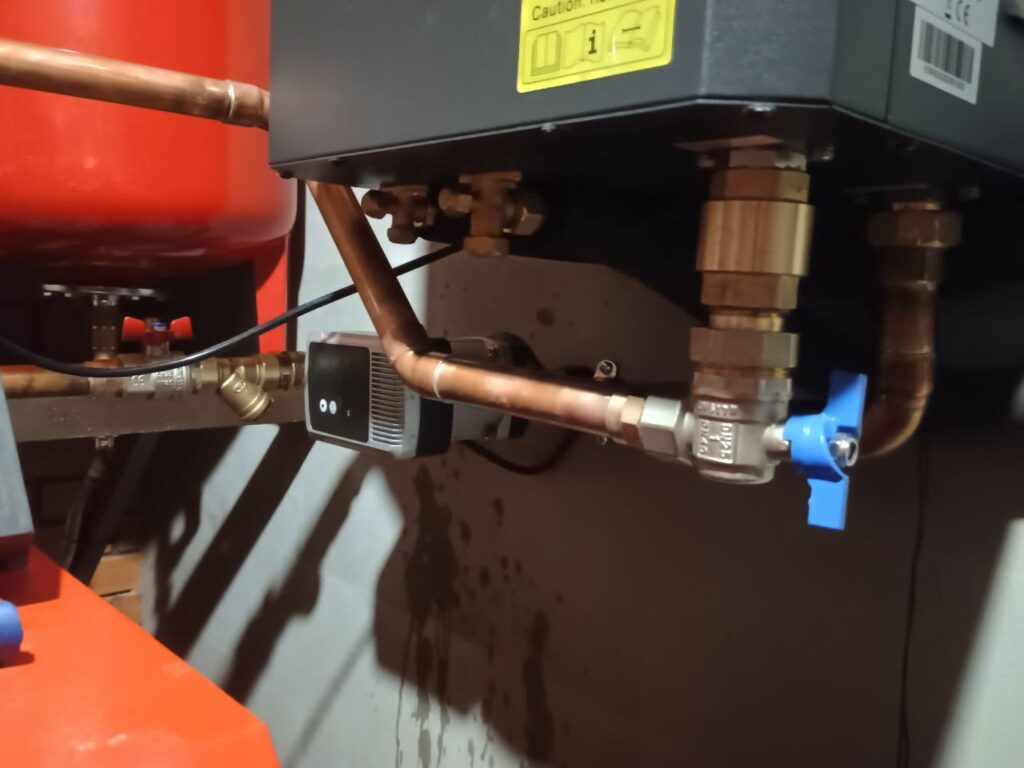

Компактное размещение оборудования

Из-за дефицита свободного пространства особое внимание было уделено рациональной компоновке всех узлов системы. Трёхходовой клапан, инверторный циркуляционный насос, фильтры, сервисная арматура и другие вспомогательные элементы были смонтированы максимально компактно рядом с гидромодулем теплового насоса.

Несмотря на плотное размещение оборудования, монтаж выполнен таким образом, чтобы сохранить удобный доступ ко всем узлам для сервисного обслуживания, ремонта или возможной замены отдельных компонентов в будущем. Такой подход позволяет обеспечить долговечность и обслуживаемость системы даже в условиях ограниченного пространства котельной.

Автоматическое переключение между режимами

После завершения монтажа система получила возможность автоматически переключаться между режимами отопления и приготовления горячей воды. За этот процесс отвечает трёхходовой клапан, который управляется автоматикой теплового насоса. Благодаря этому пользователю не требуется вручную изменять режимы работы — система самостоятельно определяет текущую потребность в тепловой энергии и обеспечивает как стабильное отопление, так и бесперебойное горячее водоснабжение.

Синергия с инверторами DEYE

Отдельным преимуществом данного проекта стала интеграция теплового насоса с уже установленной системой резервного электропитания на базе инверторов DEYE общей мощностью 30 кВт. Гидромодуль подключён к электрическому щиту, который питается именно от этой системы.

Благодаря современному инверторному компрессору тепловой насос не создаёт резких пусковых токов. Мощность компрессора увеличивается плавно, поэтому нагрузка на инверторы и аккумуляторные батареи возрастает постепенно. Это существенно повышает стабильность работы всей энергосистемы здания, позволяет более эффективно использовать накопленную электроэнергию и обеспечивает непрерывное отопление даже при длительных отключениях электроснабжения.

Этап 3. Накопление тепловой энергии и организация горячего водоснабжения

Для обеспечения максимального комфорта жильцов и эффективного использования возможностей теплового насоса Raymer RAY-18DS2-EVI в систему был интегрирован современный бойлер косвенного нагрева. Основной задачей данного этапа стало создание достаточного запаса горячей воды для большого дома и обеспечение её бесперебойной подачи даже при длительных отключениях электроэнергии.

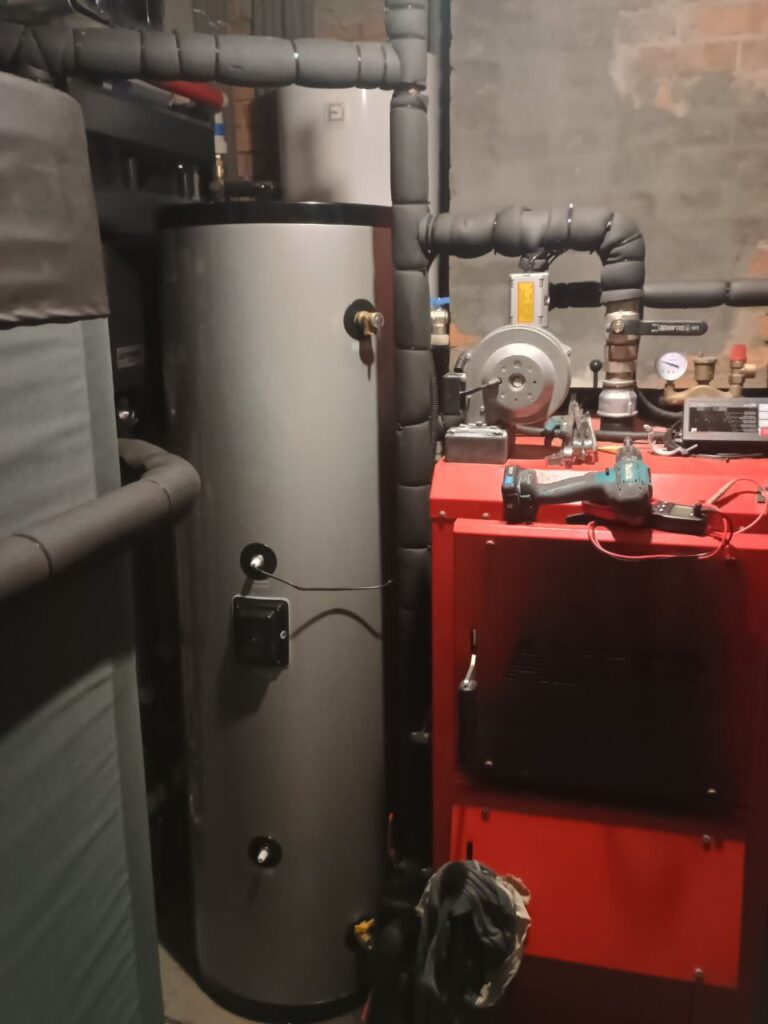

Бойлер косвенного нагрева Raymer DWHP 300 L

Для системы горячего водоснабжения установлен бойлер косвенного нагрева Raymer DWHP 300 L объёмом 300 литров. Такой объём позволяет полностью покрывать потребности большой семьи, обеспечивая комфортное использование душа, ванны и кухни даже в периоды пикового водоразбора.

Благодаря большому объёму бак выполняет функцию аккумулятора тепловой энергии: тепловой насос нагревает воду в наиболее эффективном режиме, после чего она длительное время сохраняет заданную температуру за счёт качественной теплоизоляции бака.

Высокоэффективный теплообменник

Бойлер оснащён увеличенным внутренним теплообменником с большой площадью поверхности, специально рассчитанным для работы с тепловыми насосами. Благодаря этому теплоноситель максимально эффективно передаёт тепло воде, что позволяет сократить время нагрева и снизить энергопотребление.

Автоматика теплового насоса контролирует температуру воды в баке и при необходимости автоматически переводит систему в режим приоритета ГВС. После достижения заданной температуры оборудование возвращается к работе в режиме отопления, обеспечивая полностью автономное и автоматическое функционирование системы.

Компактная интеграция в существующую котельную

Несмотря на значительные габариты бойлера и ограниченное пространство котельной, оборудование удалось рационально интегрировать в существующую систему. Бак был установлен рядом с твердотопливным котлом, с максимально эффективным использованием доступного пространства без ухудшения доступа к другим узлам системы.

Все трубопроводы между тепловым насосом, бойлером и системой ГВС выполнены минимальной длины и качественно теплоизолированы. Это позволяет существенно снизить тепловые потери при транспортировке теплоносителя и повысить общую энергоэффективность системы.

Автоматический контроль и безопасная эксплуатация

Для стабильной работы бойлер оснащён необходимыми датчиками температуры, группой безопасности, воздухоотводчиками и другими защитными элементами. Автоматика постоянно контролирует параметры системы, поддерживает заданную температуру горячей воды и автоматически запускает её нагрев в приоритетном режиме.

Благодаря интеграции с инверторной системой DEYE тепловой насос способен обеспечивать горячее водоснабжение даже при аварийных отключениях электроэнергии. Плавный запуск компрессора исключает резкие пусковые нагрузки на аккумуляторные батареи, что позволяет максимально эффективно использовать накопленную энергию и поддерживать работу системы в автономном режиме.

Сравнение эффективности различных систем отопления

Ниже представлен анализ трех этапов, которые прошел владелец дома, и их эксплуатационных характеристик:

ХарактеристикаЭлектрокотелТвердотопливный котелТепловой насос Raymer + DeyeЭнергоэффективностьНизкая (1 кВт электричества = 1 кВт тепла)Зависит от качества дров и КПД котлаВысокая (1 кВт электричества ≈ 3.5–4 кВт тепла)АвтономностьОтсутствует (не работает при блэкаутах)Частичная (требует ручного труда)Полная (работает от аккумуляторов инвертора)КомфортВысокий (автоматика)Низкий (постоянная загрузка топлива)Наивысший (полная автоматизация)Стоимость отопленияСамая высокая (огромные счета)Средняя (дешевое топливо, но высокие трудозатраты)Минимальная (благодаря высокому COP и EVI)

Почему новая система выигрывает у предыдущих?

1. Тепловой насос vs Электрокотел

Электрокотел был первым решением, которое разочаровало из-за огромных расходов. Тепловой насос Raymer RAY-18DS2-EVI потребляет в 3-4 раза меньше энергии для генерации того же количества тепла. Это критически важно при работе от инвертора Deye, так как позволяет аккумуляторам держать заряд в несколько раз дольше.

2. Тепловой насос vs Твердотопливный котел

Твердотопливный котел требовал постоянного надзора, чистки и подбрасывания сырья, что изматывало владельца. Тепловой насос работает по принципу «установил и забыл»: он интегрирован в общую систему и автоматически переключается между отоплением и нагревом ГВС в баке на 300 литров.

3. Синергия с инверторной системой Deye (30 кВт)

Главное преимущество текущей конфигурации — стабильность во время блэкаутов.

  • Плавный запуск: Инверторная технология Raymer позволяет избегать скачков напряжения, что бережет ресурс дорогостоящей системы Deye.
  • Продолжительность работы: Благодаря высокой эффективности (EVI), даже при низких температурах на улице, система потребляет минимум энергии из аккумуляторов, обеспечивая дом теплом и горячей водой в течение суток и более.

ИТОГ

Владелец получил максимально сбалансированное решение: он сохранил твердотопливный котел в качестве экстремального резерва, но перевел основную нагрузку на автономный, экономный и комфортный тепловой насос.
