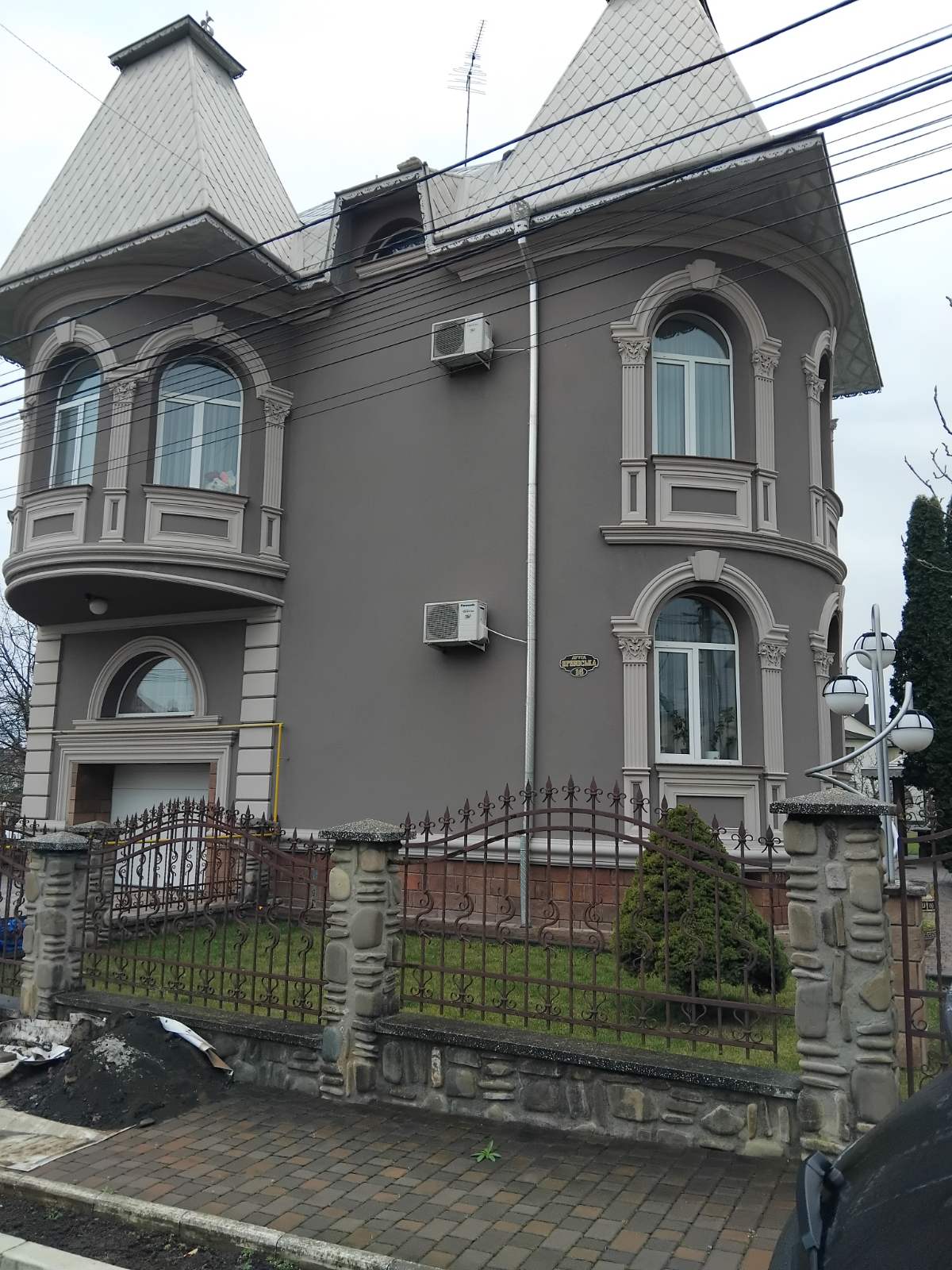

Монтаж отопления для двухэтажного дома г. Черновцы | Тепловой насос Raymer RAY-18DS2-EVI (220V) на 18 кВт

1. Монтаж наружного блока теплового насоса: надежность, герметичность

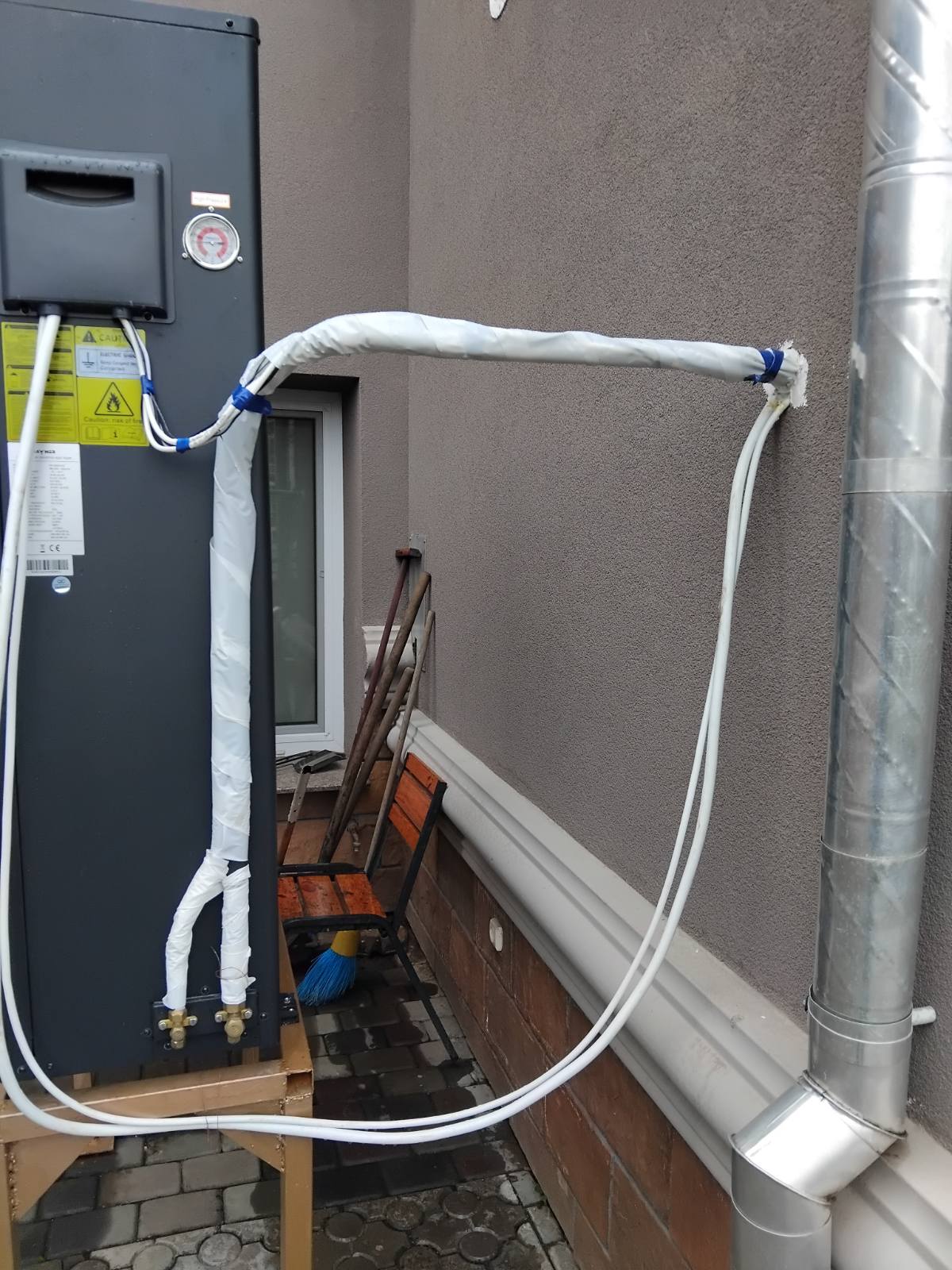

На фото представлено уже выполненное подключение наружного блока теплового насоса типа «воздух-вода». Этот элемент является ключевой частью системы, поскольку именно здесь происходит процесс забора тепла из окружающего воздуха и передача его в отопительный контур дома.

Наружный блок надежно установлен на металлическую антикоррозийную подставку, приподнимающую его над уровнем тротуара — это необходимо для защиты от снега, дождя и грязи, а также для свободного стока конденсата.

Тепловой насос соединен с внутренней частью системы с помощью двух теплоизолированных медных трубопроводов. Они отвечают за циркуляцию теплоносителя, который передает тепло извне к гидромодулю внутри дома. Для уменьшения тепловых потерь и защиты от промерзания, эти трубы обернуты в специальную термоизоляцию и дополнительно укреплены кабельными стяжками.

Кроме гидравлических соединений, к наружному блоку подведены кабели питания и сигнала управления. Это обеспечивает защиту электрических соединений от влаги и механических повреждений. Все коммуникации заведены в здание через специальное отверстие в стене.

На корпусе блока установлен манометр для визуального контроля давления, а также обслуживающие краны, которые позволяют удобно перекрывать систему во время технического обслуживания или ремонта. В целом, монтаж выполнен согласно техническим нормам и стандартам, с учетом как функциональности, так и эстетики внешнего вида. Такой подход гарантирует долговечность системы, ее эффективную работу зимой и минимальные тепловые потери.

3. Подключение буферной емкости и интеграция с отопительными контурами

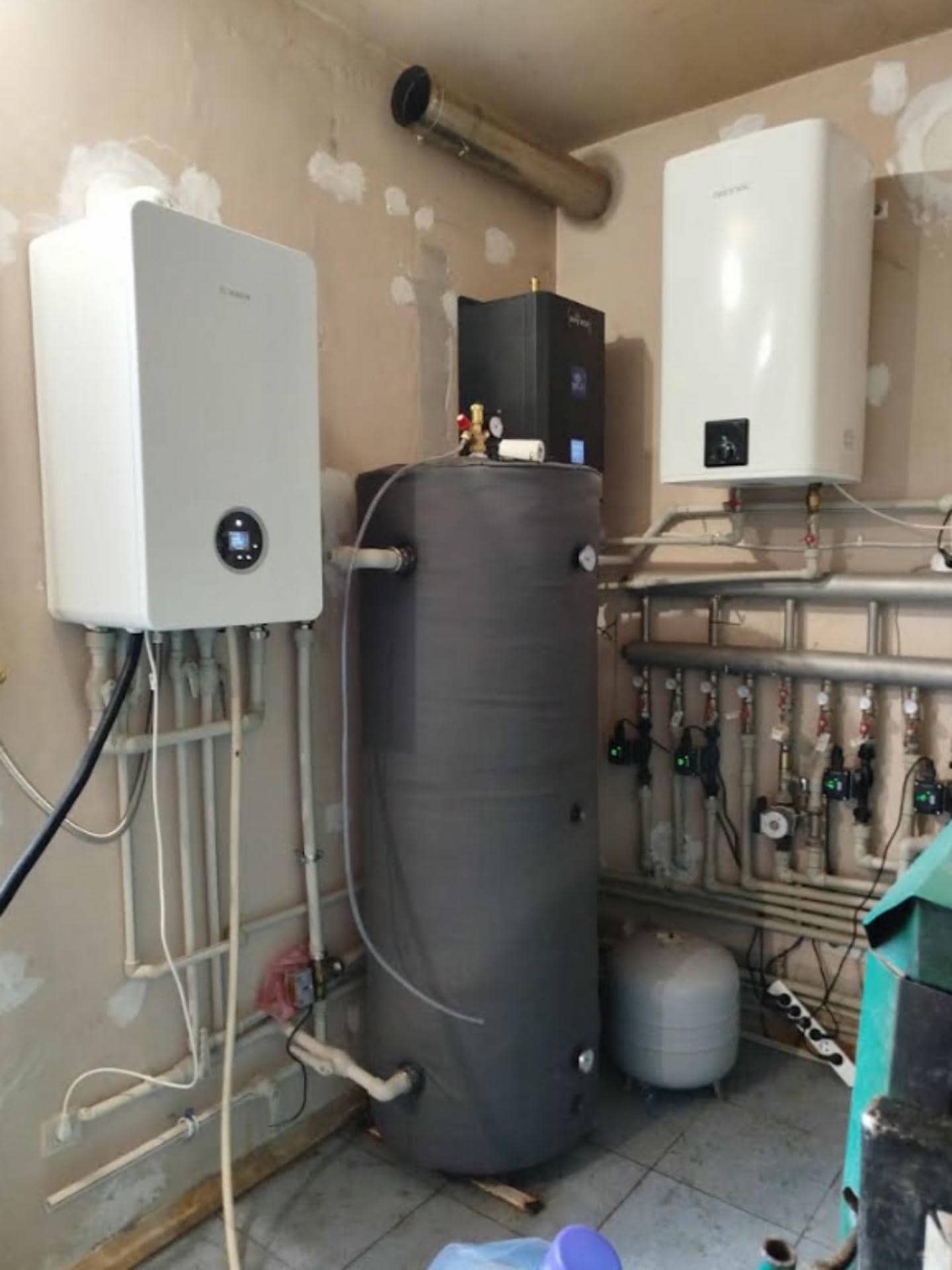

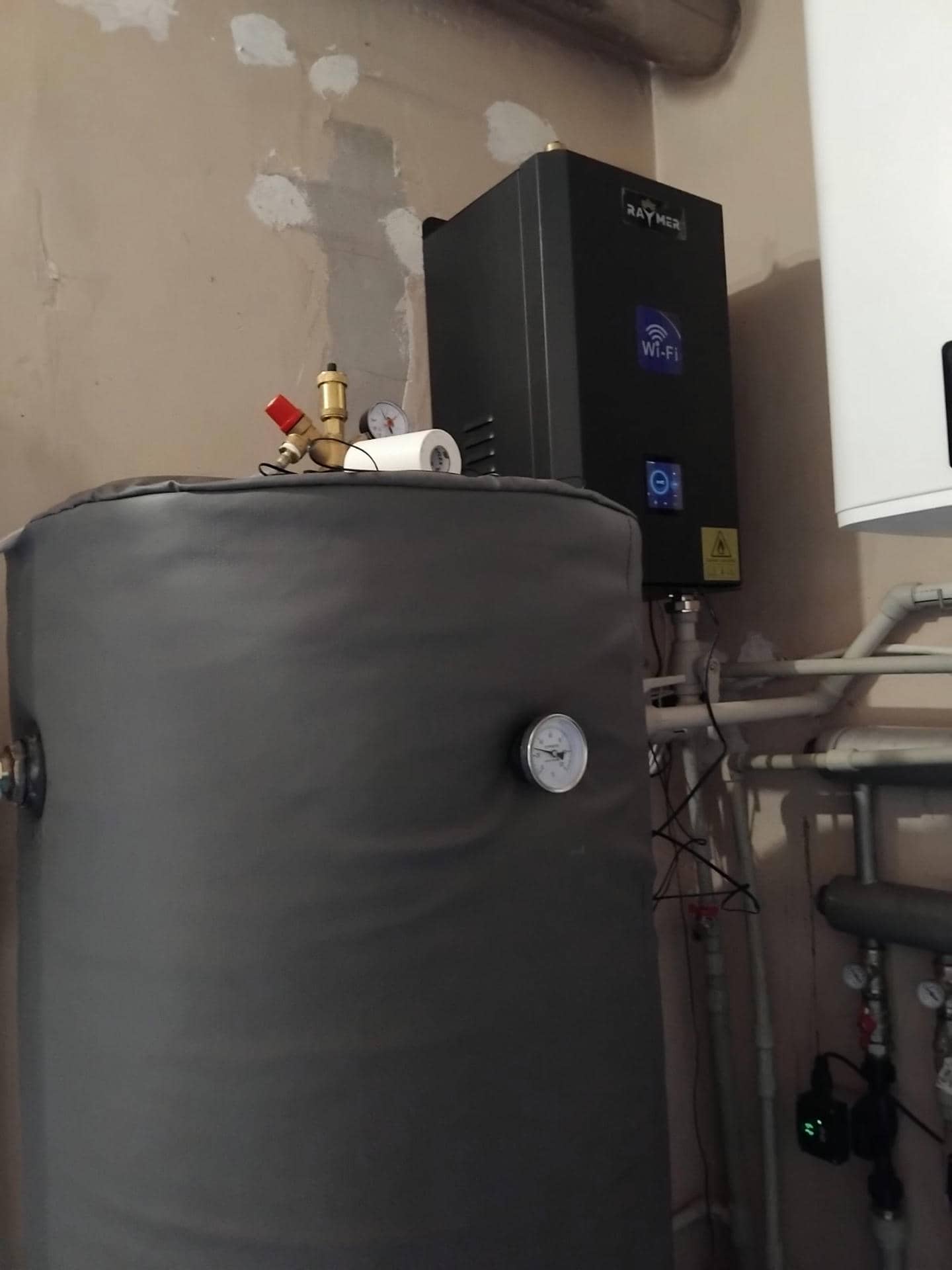

В системе была предусмотрена установка буферной емкости, которая выполняет роль гидравлического разделителя между тепловым насосом и потребителями тепла в доме.

Буфер подключен к выходу теплового насоса через подающую и обратную магистрали. Это позволяет тепловому насосу работать стабильно и с минимальным количеством пусков, что положительно влияет на его ресурс и энергоэффективность.

От буферной емкости тепло подается в отдельные отопительные контуры — теплый пол и радиаторное отопление. Каждый контур имеет отдельный циркуляционный насос и смесительный узел с возможностью регулирования температуры теплоносителя в соответствии с потребностями конкретной зоны.

Система спроектирована таким образом, что позволяет управлять температурой в отдельных помещениях, что обеспечивает комфорт и экономию. Такой подход позволяет эффективно использовать тепловую энергию только там, где она действительно нужна, и избегать перегрева в комнатах, которые временно не используются.

Интеграция буфера с многоконтурной системой позволяет достичь максимальной гибкости, а также упрощает балансировку системы в переходные сезоны, когда тепловая нагрузка меняется.

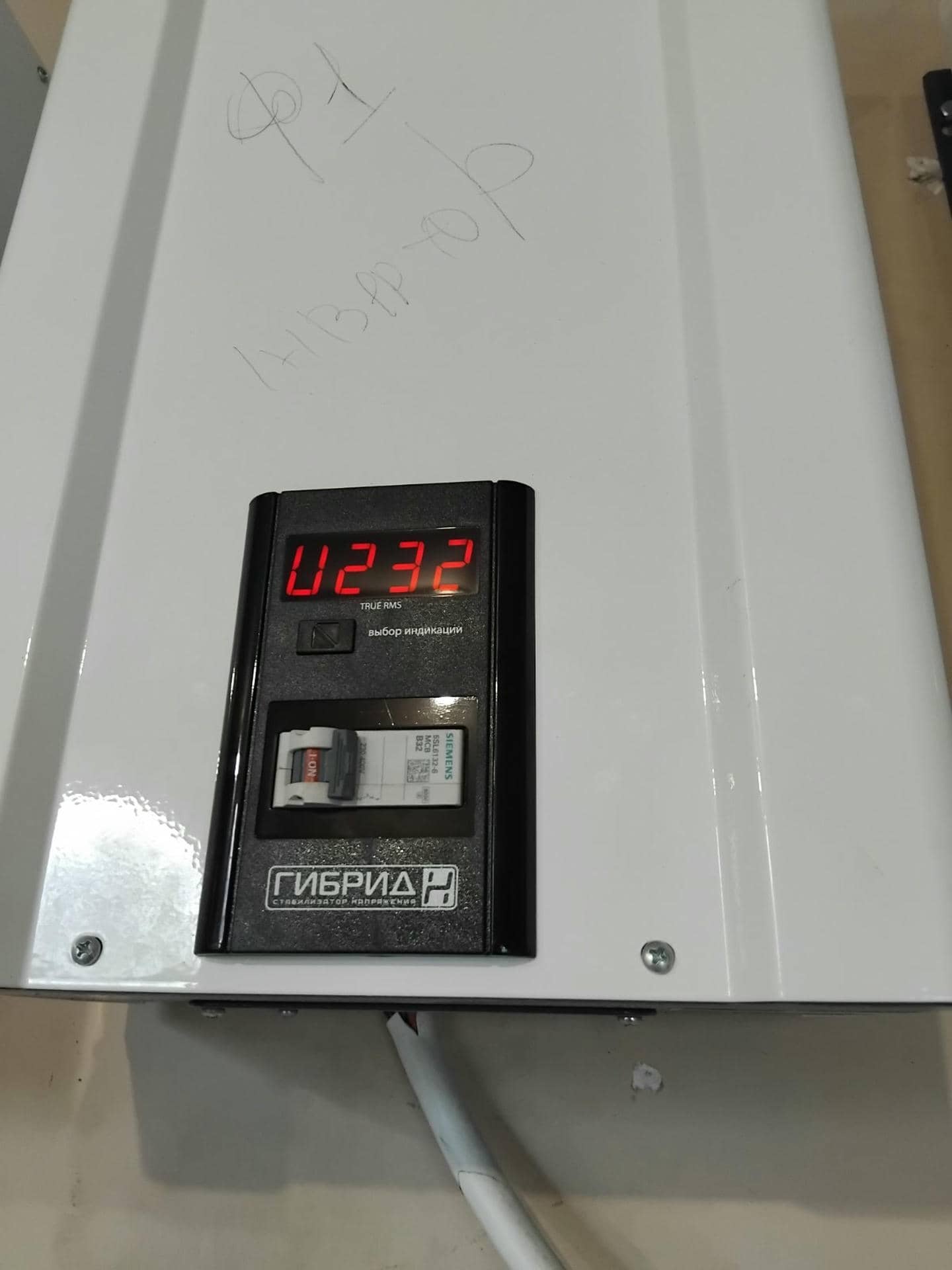

Однако с введением в эксплуатацию теплового насоса, который имеет более чувствительную электронику и инверторный компрессор, возникла потребность в дополнительной защите. Для этого был установлен второй стабилизатор — Элекс Гибрид, который отличается быстрой реакцией на изменение напряжения и широким диапазоном входного напряжения.

Такой подход обеспечивает:

• стабильную работу теплового насоса в условиях нестабильной электросети;
• защиту электронных компонентов от повреждения;
• продление ресурса оборудования;
• бесперебойное тепло- и горячее водоснабжение даже при критических колебаниях в сети.

Система построена с учётом резервирования и распределения нагрузки между отдельными элементами защиты. Наличие двух стабилизаторов позволяет организовать электропитание различных компонентов системы с учётом их особенностей и требований к качеству напряжения.

Особенно важным это является для теплового насоса с инверторным компрессором, поскольку его работа предусматривает постоянное регулирование производительности в зависимости от текущей тепловой нагрузки. Стабильные параметры электропитания способствуют корректной работе электроники, автоматики и компрессорного оборудования.

Таким образом, модернизированная система получила дополнительный уровень электрической защиты, при этом сохранено уже установленное оборудование и резервный источник тепла. Сочетание стабилизаторов, теплового насоса и электрокотла позволяет повысить надёжность системы и обеспечить её стабильную работу в различных условиях эксплуатации.
