В нашу компанию обратился владелец офисного здания площадью 800 м² с запросом на создание автономной системы отопления. Ранее объект был подключен к централизованному отоплению, однако частые перебои с теплоснабжением и электроэнергией существенно влияли на комфорт работы и стабильность бизнес-процессов.
Основным требованием стало обеспечение полной независимости от внешних сетей, стабильного теплоснабжения в зимний период и возможности интеграции с уже имеющейся системой резервного питания. На момент обращения на объекте уже был установлен инвертор Deye мощностью 12 кВт с аккумуляторными батареями, что создавало отличную базу для построения энергонезависимой инженерной системы.
После детального анализа объекта и тепловых нагрузок было принято решение реализовать систему отопления на базе двух тепловых насосов Raymer RAY-36DS2-EVI. Такая конфигурация позволяет не только полностью покрыть потребности здания в тепле, но и обеспечить резервирование системы: в случае пиковых нагрузок или обслуживания одного из агрегатов, второй продолжает работу.
Система была спроектирована с учетом максимального энергосбережения и стабильной работы при переменных нагрузках. Инверторная технология тепловых насосов обеспечивает плавное регулирование мощности, что особенно важно для офисных помещений с неравномерным потреблением тепла в течение дня.
Особое внимание было уделено интеграции с существующей системой электропитания. Благодаря уже установленному инвертору и аккумуляторам, система получила возможность частично работать даже при отключениях электроэнергии, что критически важно для непрерывной работы офиса.
В результате реализации проекта заказчик получил современную, автономную и масштабируемую систему отопления, которая не зависит от централизованных сетей, обеспечивает стабильный микроклимат в помещениях и позволяет оптимизировать затраты на энергоносители. Такое решение также открывает возможность дальнейшего расширения системы, в частности, интеграции с солнечной электростанцией для достижения максимальной энергонезависимости.
Создание автономной системы отопления для крупного офисного центра начинается не с подключения электроники, а с надежного основания. Поскольку проект предусматривает установку двух мощных тепловых насосов Raymer RAY-36DS2-EVI, первоочередной задачей стал профессиональный монтаж подставок для наружных блоков.

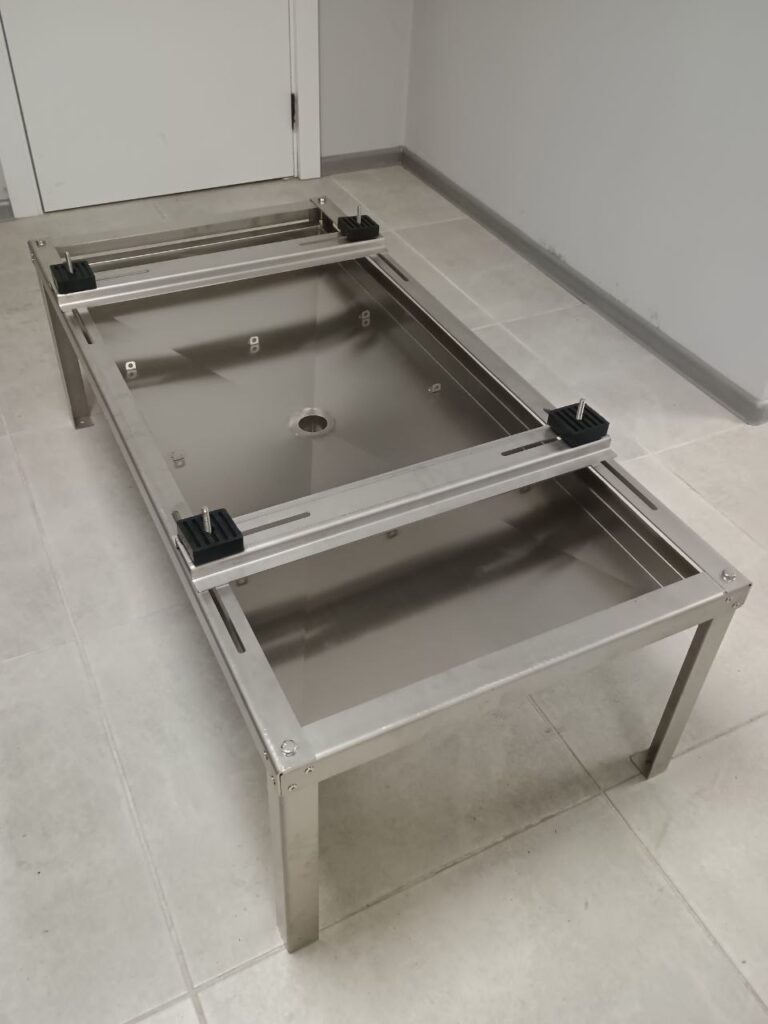

Для данного объекта мы выбрали разборные металлические конструкции из нержавеющей стали, которые отличаются долговечностью и высокой устойчивостью к коррозии.
Благодаря такому основательному подходу на первом этапе, мы заложили базу для стабильной и тихой работы всей системы, интегрированной с инвертором Deye 12 кВт. Это гарантирует, что даже при пиковых нагрузках конструкция останется надежной.
После сборки конструкций мы перешли к их установке на постоянное место дислокации. Поскольку офисное здание нуждается в стабильном тепле 24/7, каждый узел отвода конденсата должен быть защищен от замерзания.
Точное позиционирование и монтаж
Прежде всего, подставки были четко выставлены по уровню в определенном месте будущего расположения тепловых насосов. Это критически важно для правильного распределения фреона в системе и равномерного слива воды из поддона.
Для того чтобы в морозные дни поддон не превратился в глыбу льда, мы реализовали систему подогрева:
Организация водоотвода
Мы отказались от простого слива воды «под ноги», что могло бы привести к образованию катка возле офиса или подмыванию фундамента.

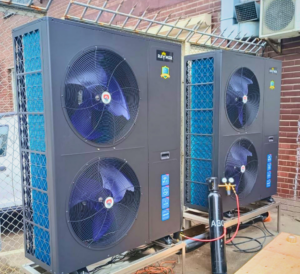

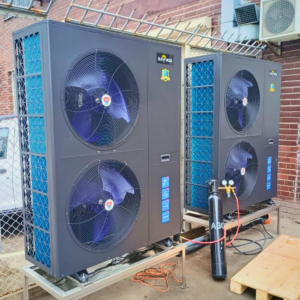

На подготовленное и утеплённое основание мы установили первый из двух тепловых насосов Raymer RAY-36DS2-EVI. Именно эти наружные блоки станут основным источником тепловой энергии для всей системы отопления и будут обеспечивать комфортный микроклимат в офисном здании площадью около 800 м².
Монтаж выполнен на заранее установленные металлические подставки с антивибрационными опорами. Такое решение позволяет эффективно гасить вибрации, возникающие во время работы компрессора и двух мощных вентиляторов. В результате снижается уровень шума, минимизируется передача вибрации на конструкцию здания и увеличивается срок службы самого оборудования.
Во время установки особое внимание было уделено точному выравниванию наружного блока. Правильное горизонтальное положение важно для стабильной работы компрессора, корректного отвода конденсата и эффективного прохождения циклов автоматической разморозки в зимний период.
Несмотря на высокую мощность оборудования, его удалось компактно разместить, не создавая препятствий для прохода людей и обслуживания прилегающей территории. При этом вокруг агрегата оставлено достаточно свободного пространства для проведения сервисных работ и дальнейшего технического обслуживания.
Выбор места для установки наружного блока был продуман ещё на этапе проектирования. Мы руководствовались не только удобством монтажа, но прежде всего техническими требованиями производителя и принципами эффективной работы теплового насоса. Одним из важнейших факторов является свободный доступ воздуха к теплообменнику. Если воздушные потоки будут ограничены стенами, ограждениями или другими препятствиями, производительность оборудования снижается, увеличивается потребление электроэнергии и чаще запускаются циклы разморозки.
Именно поэтому вокруг наружного блока соблюдены необходимые монтажные расстояния, обеспечивающие беспрепятственный забор и выброс воздуха. Это позволяет тепловому насосу работать с максимальной эффективностью даже при низких температурах наружного воздуха, поддерживая высокий коэффициент преобразования (COP) и стабильную тепловую мощность на протяжении всего отопительного сезона.
Чтобы система подогрева поддона работала максимально эффективно и экономно, мы интегрировали ее непосредственно в систему управления теплового насоса Raymer.
Умное управление обогревом
Мы не просто подключили греющий кабель к сети, а вывели его на штатную плату управления наружного блока. Это дает системе несколько важных преимуществ:
Техническая реализация
Процесс подключения предполагает работу с силовой и сигнальной частями платы. Это позволяет тепловому насосу самостоятельно контролировать состояние дренажной системы и предотвращать образование льда внутри корпуса. На этом же этапе проводится проверка датчиков давления (высокого и низкого), расположенных рядом с сервисной панелью, что гарантирует безаварийную работу оборудования.
После завершения наружных работ мы сосредоточились на установке внутренних модулей тепловых насосов Raymer. Именно здесь происходит передача полученной энергии от фреона непосредственно в систему отопления здания.
Для обеспечения нужд офиса площадью 800 м² были установлены два внутренних блока, работающих в каскаде. Такое решение дает ряд преимуществ:
На этом этапе особое внимание уделялось качеству сантехнического подключения:

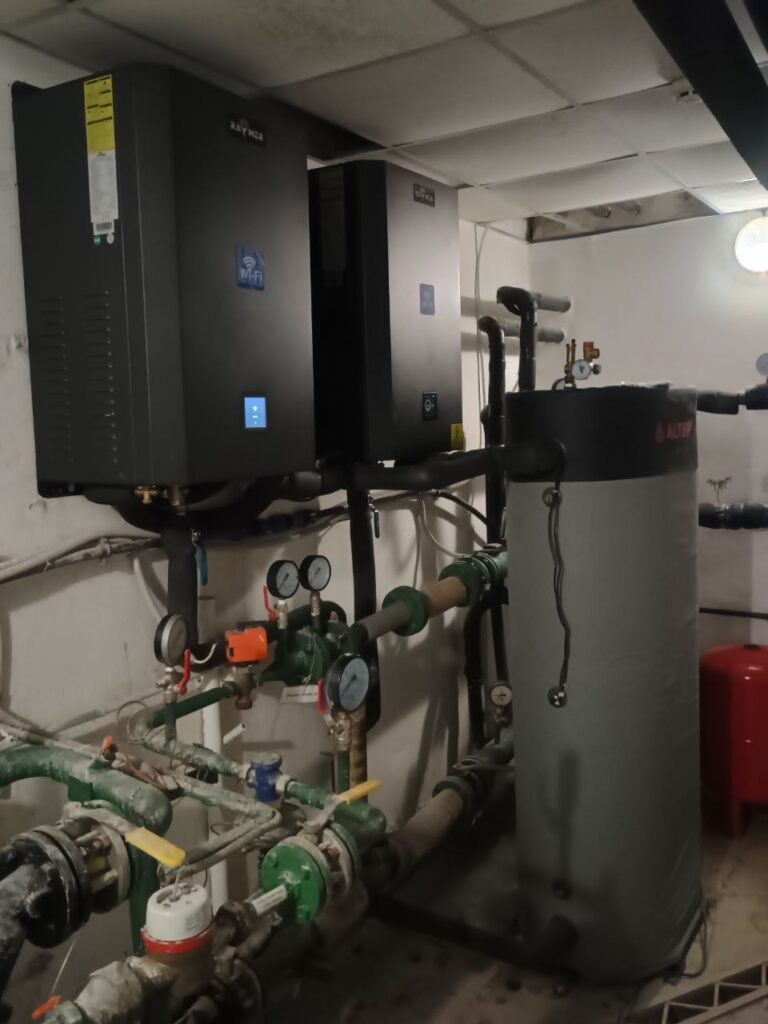

Для обеспечения стабильной работы системы отопления площадью 800 м² оба гидромодуля Raymer были подключены к вертикальному баку-накопителю (буферной емкости). Это критически важный узел, выполняющий роль «теплового аккумулятора» и гидравлического разделителя.
Использование буферной емкости в паре с тепловыми насосами Raymer позволяет решить несколько стратегических задач:
На данном этапе было выполнено:
Такая конфигурация позволяет системе гибко реагировать на изменение тепловых нагрузок в офисе в течение дня, обеспечивая максимальный комфорт при минимальных затратах электроэнергии.

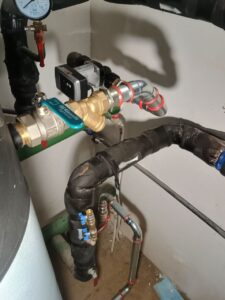

Чтобы обеспечить эффективную доставку тепла от генераторов в каждый уголок здания площадью 800 м², мы уделили особое внимание пропускной способности и надежности магистралей.
Для данного объекта было выбрано бескомпромиссное решение по материалам и оборудованию:
Благодаря использованию труб диаметром 40 мм нам удалось минимизировать потери давления и обеспечить тихую работу системы даже при максимальных нагрузках. Хромированное покрытие труб дополнительно защищает их от внешних воздействий и подчеркивает высокий класс исполнения инженерных сетей.

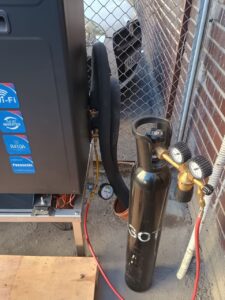

После завершения монтажа всех узлов — от наружных блоков до гидромодулей и бака-накопителя — мы приступили к критически важному этапу пусконаладки: проверке системы на герметичность с помощью азота.
Хотя процесс часто называют «вакуумацией», на данном этапе мы проводим опрессовку системы сухим азотом. Это профессиональный стандарт, который решает несколько задач:
Этот этап является гарантией того, что тепловые насосы будут работать стабильно годами, а клиент не столкнется с проблемой утечки хладагента в разгар отопительного сезона.
После успешной проверки на герметичность мы перешли к самому ожидаемому моменту — официальному запуску системы отопления. Для здания площадью 800 м² этот процесс является комплексным испытанием всех инженерных узлов.
Особое внимание уделили настройке дистанционного управления. Оба блока Raymer теперь доступны владельцу через мобильное приложение:
Реализация этого проекта превратила офисное здание площадью 800 м² в образец современной энергоэффективности. Заказчик получил не просто систему отопления, а полноценную энергонезависимую экосистему, работающую на опережение вызовов современности.
Главной особенностью объекта стала интеграция двух тепловых насосов Raymer RAY-36DS2-EVI с существующим инвертором Deye 12 кВт и блоком аккумуляторов.
По сравнению с традиционными методами отопления, переход на Raymer кардинально меняет структуру расходов:
Данный кейс доказывает: автономность — это не только безопасность, но и разумная инвестиция. Заказчик получил систему, которая окупает себя с каждым сезоном, обеспечивая стабильность бизнес-процессов в любых условиях.
