Задача проекта
Владелец дома площадью 170 м² обратился с четким запросом — уменьшить расходы на отопление, которые существенно возрастали каждый отопительный сезон из-за использования электрокотла. Несмотря на достаточную эффективность, прямой нагрев электроэнергией был слишком дорогим в долгосрочной перспективе. При этом важно было сохранить комфорт в доме без потери тепла и избежать сложных перепланировок или демонтажа уже существующей системы.
Решение
Оптимальным вариантом стала замена электрокотла на тепловой насос воздух-вода Raymer RAY-15DS2-EVI мощностью 15 кВт. Это инверторное оборудование способно эффективно работать даже при низких температурах, значительно уменьшая потребление электроэнергии благодаря высокому коэффициенту преобразования (COP). Монтаж теплового насоса владелец выполнил самостоятельно, что дополнительно позволило сэкономить на стоимости установки. Все элементы — внешний блок, фреоновая магистраль, гидромодуль, буферная емкость и бак ГВС — были интегрированы в уже имеющуюся систему отопления без необходимости ее радикальной реконструкции. В результате реализации проекта дом получил современное, энергоэффективное решение, которое обеспечивает стабильный тепловой комфорт, автономную работу и существенное сокращение ежемесячных расходов на отопление.
1. Монтаж наружного блока

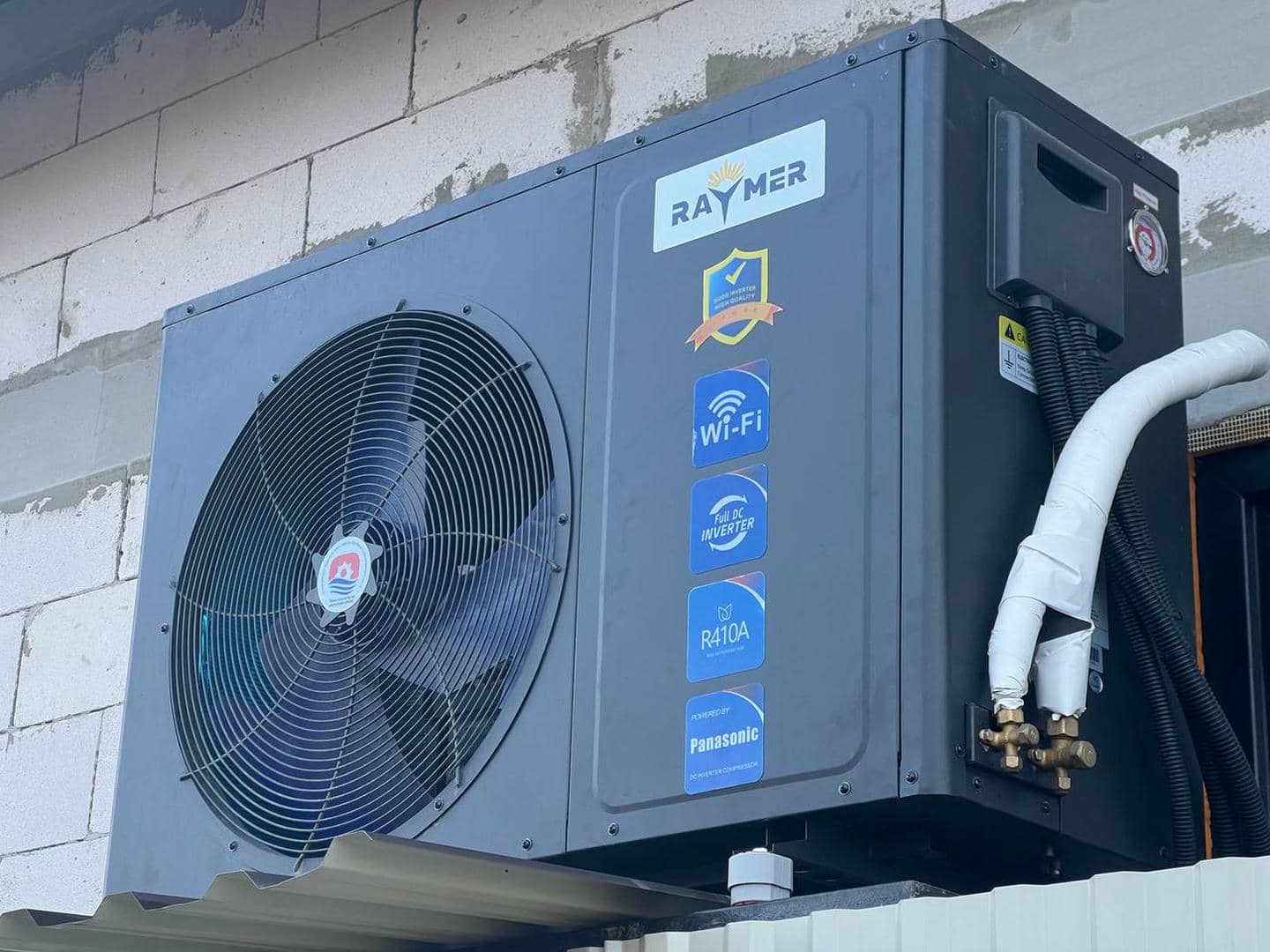

В процессе реализации проекта особое внимание было уделено монтажу наружного блока теплового насоса Raymer RAY-15DS2-EVI. Из-за ограниченных условий на прилегающей территории — а именно узкого прохода между домом и забором, а также того, что стена котельной непосредственно граничит с забором — классический вариант установки блока на бетонное основание возле фасада оказался невозможным.

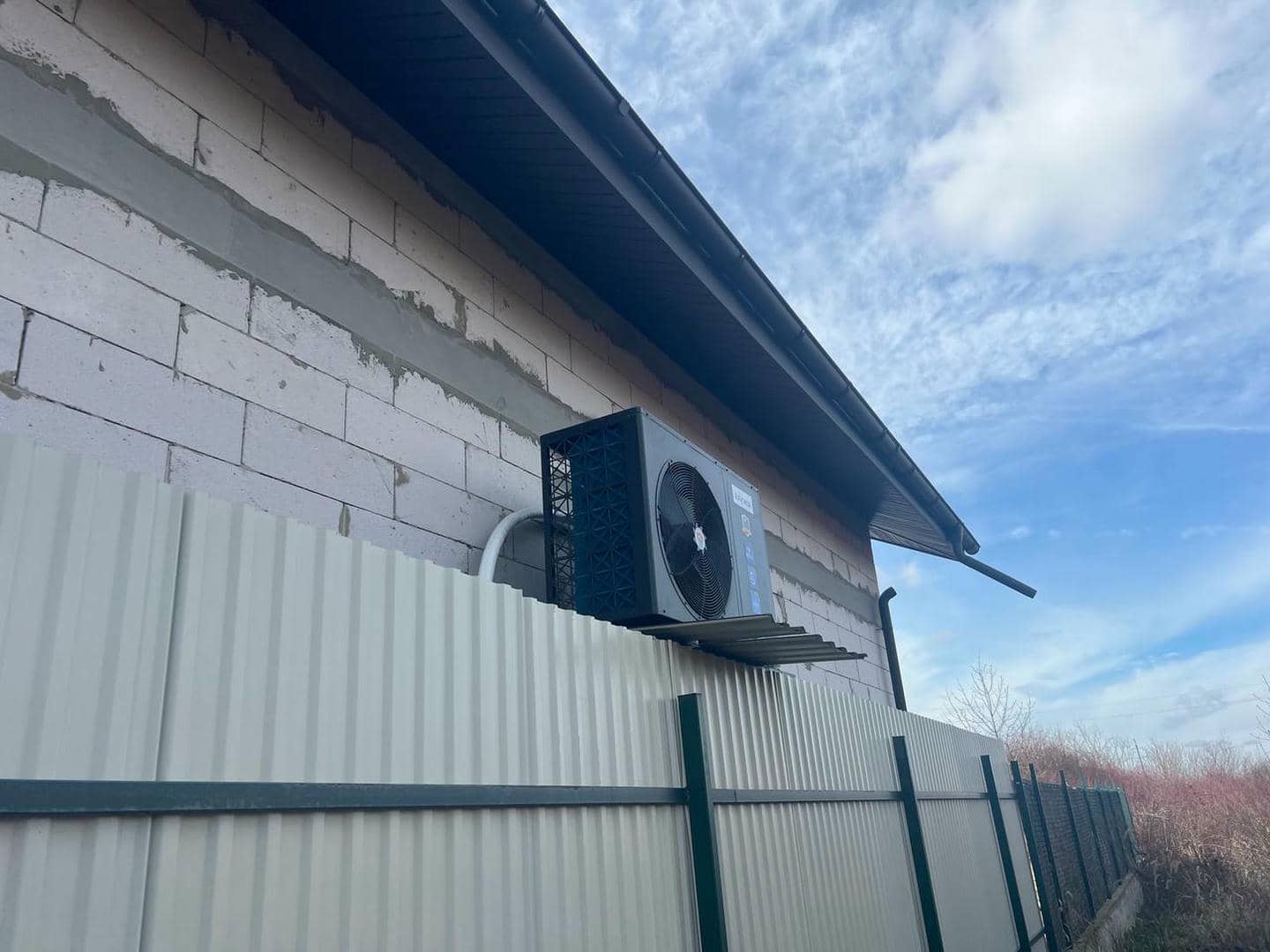

После анализа вариантов было принято инженерно обоснованное решение — поднять наружный блок выше и смонтировать его на кронштейнах непосредственно к стене дома, над уровнем забора. Такое расположение позволило:
– обеспечить свободную циркуляцию воздуха вокруг теплообменника;
– сохранить доступ к наружному блоку для обслуживания;
– избежать препятствий для отвода конденсата;
– сохранить целостность внутреннего двора и не жертвовать полезным пространством.
Такой подход позволил безопасно и эффективно интегрировать наружный блок в существующие условия без компромиссов по функциональности или надёжности системы.
2. Установка внутреннего блока
В рамках реализации проекта по монтажу теплового насоса Raymer RAY-15DS2-EVI в доме площадью 170 м² особое внимание было уделено грамотной интеграции гидромодуля в уже существующую систему отопления. Поскольку дом оборудован радиаторной системой, которая ранее работала на базе электрического котла, было принято решение оставить электрический котел в системе в качестве резервного источника тепла. Это позволяет обеспечить дополнительную надежность отопления в случаях экстремально низких температур или проведения технического обслуживания основного оборудования.

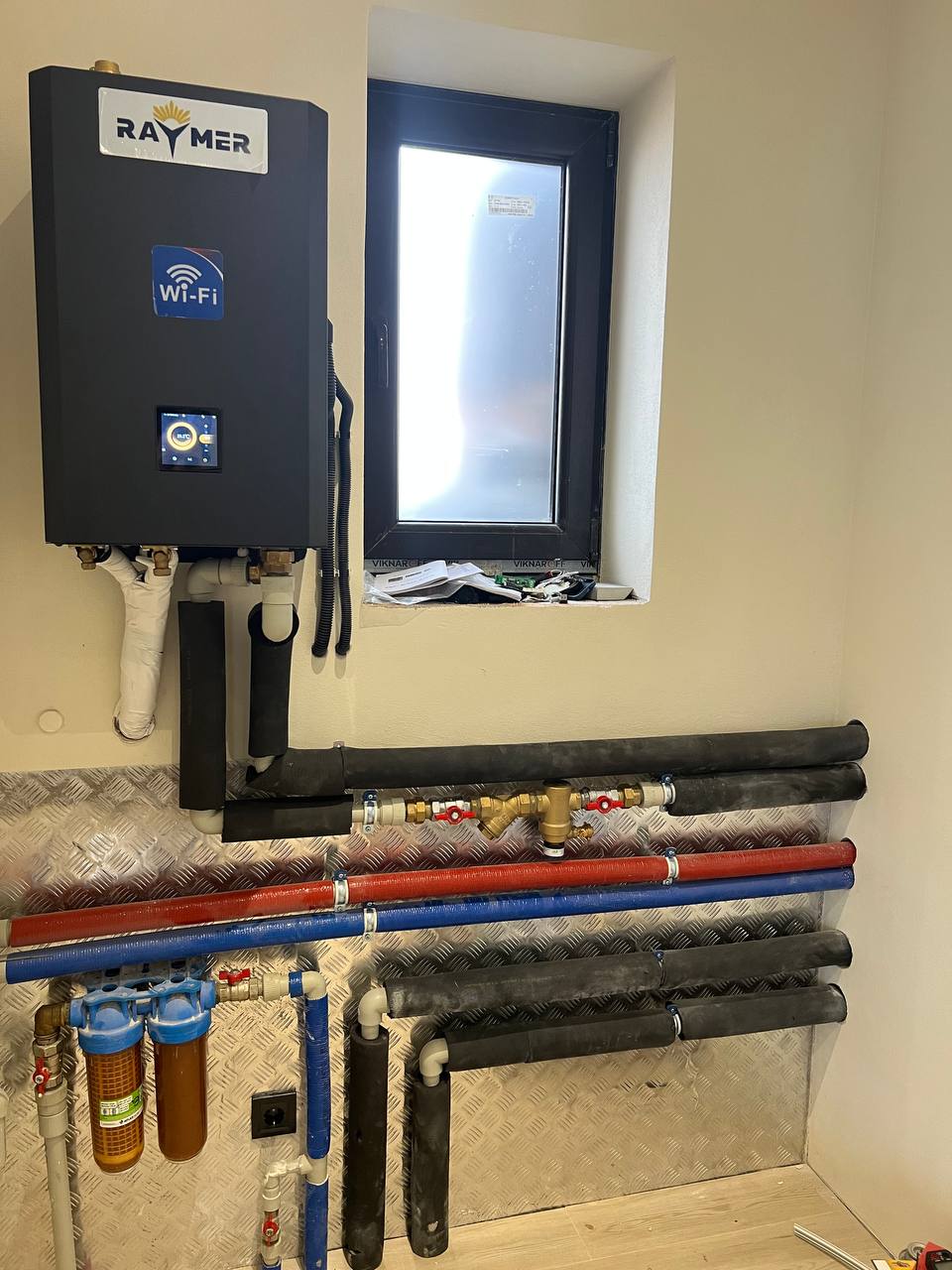

Гидромодуль был установлен в котельной и подключен параллельно к существующему электрическому котлу с помощью правильно организованной гидравлической обвязки. Такая схема позволяет тепловому насосу работать автономно, но при этом обеспечивает возможность автоматического или ручного переключения на резервный источник тепла при необходимости.
Во время монтажа особое внимание уделили компактному размещению оборудования и правильной организации трубопроводов. Гидромодуль установлен таким образом, чтобы обеспечить удобный доступ к основным узлам, запорной арматуре и элементам управления. Это упрощает проведение дальнейшего технического обслуживания и позволяет без лишних сложностей выполнять диагностику системы.
Для стабильной и сбалансированной работы системы гидромодуль был подключен к буферной емкости, которая обеспечивает накопление тепловой энергии и выравнивает температурные колебания в радиаторном контуре. Буфер также помогает поддерживать необходимый объем теплоносителя и создает более стабильные условия работы теплового насоса при изменении тепловой нагрузки дома.
Кроме этого, система также включает бак косвенного нагрева для горячего водоснабжения, с которым гидромодуль соединен через трехходовой клапан. Благодаря этому теплоноситель в приоритетном порядке направляется либо на нагрев ГВС, либо в систему отопления, что позволяет эффективно распределять ресурсы теплового насоса. Автоматика управляет переключением между режимами в соответствии с текущей потребностью в горячей воде и отоплении.
Отдельно была предусмотрена возможность дальнейшей эксплуатации существующего электрического котла. При необходимости владельцы могут использовать его в качестве дополнительного источника тепла, не изменяя основную схему системы. Таким образом, новый тепловой насос не потребовал полного демонтажа имеющегося оборудования, а стал основным источником тепла, тогда как электрический котел остался резервным.
Такой подход обеспечил полноценную интеграцию современного источника тепла в существующую систему без кардинальных изменений инфраструктуры и одновременно позволил создать гибкую, надежную и экономичную систему отопления и горячего водоснабжения.
3. Монтаж буферной емкости Raymer IMP 150 литров и бака косвенного нагрева Raymer DHWP 150
В рамках проекта также были смонтированы буферная емкость Raymer IMP 150 литров и бак косвенного нагрева Raymer DHWP 150 литров. Учитывая габариты оборудования и необходимость обеспечить удобный доступ к нему для дальнейшего обслуживания, было принято решение установить оба бака в отдельной смежной комнате, расположенной рядом с гидромодулем. Такое размещение позволило правильно организовать все коммуникации и не перегружать основное техническое помещение.
Буферная емкость Raymer IMP 150 используется для стабилизации работы отопительного контура. Она создает дополнительный объем теплоносителя, помогает сглаживать изменения тепловой нагрузки и обеспечивает более стабильную работу теплового насоса. Особенно это актуально для радиаторной системы отопления, где потребность в тепле может изменяться в зависимости от температуры на улице и режима работы отдельных контуров.
В свою очередь, Raymer DHWP 150 отвечает за подготовку горячей воды для бытовых нужд. Бак накапливает нагретую воду и поддерживает ее температуру, благодаря чему пользователи получают необходимый запас ГВС без необходимости постоянной работы теплового насоса в режиме нагрева воды. Оба бака работают в составе единой системы и подключены к гидромодулю с учетом назначения каждого контура.
Такое планирование позволило разгрузить основное техническое помещение и обеспечить свободное пространство для циркуляционных насосов, трубопроводов и электрических соединений. Кроме того, благодаря такому размещению монтаж и дальнейшее обслуживание оборудования могут выполняться без сложностей даже в случае модернизации системы или добавления новых элементов.

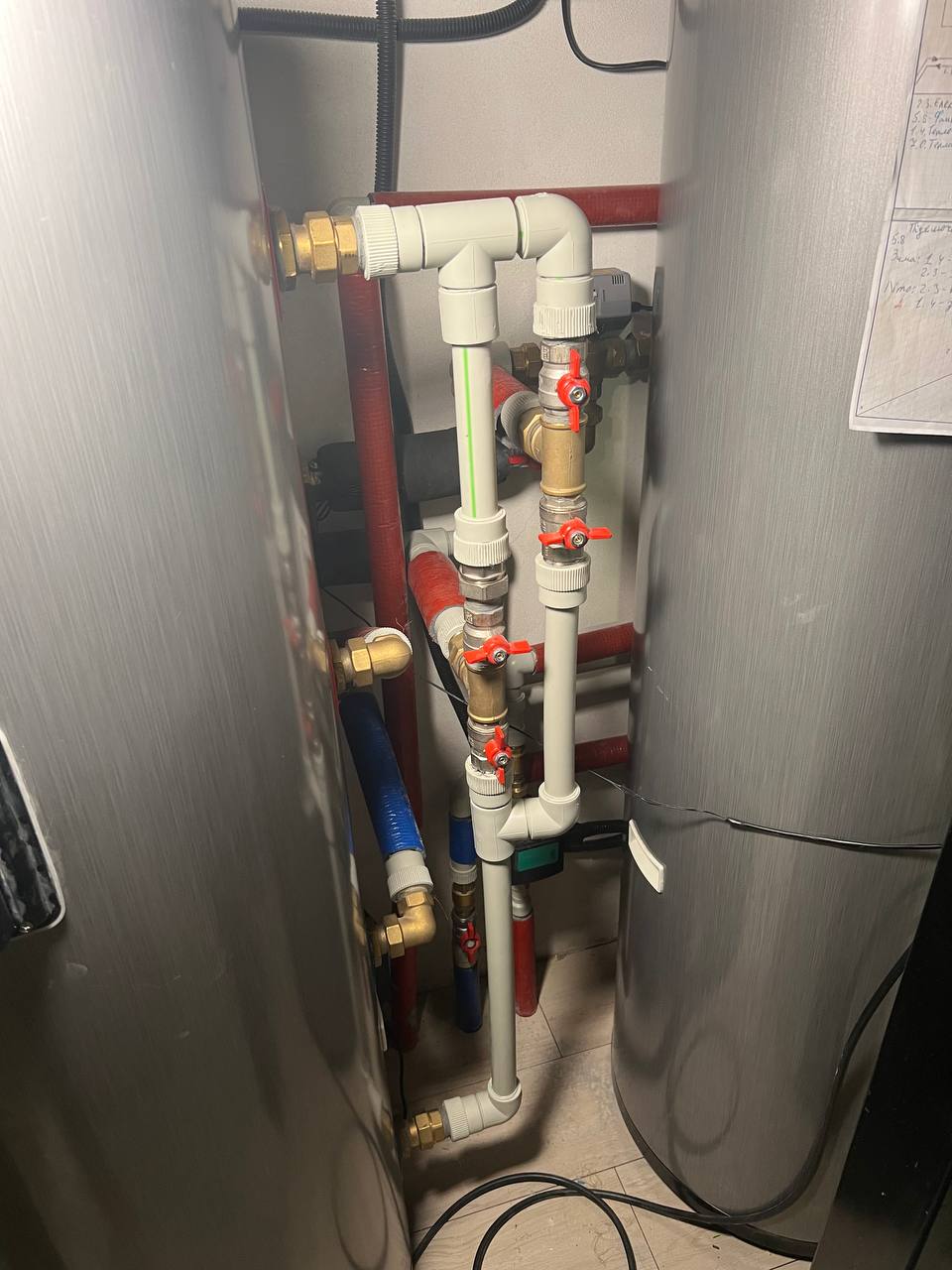

Отдельное внимание во время монтажа уделили гидравлической обвязке обоих баков. Трубопроводы проложены таким образом, чтобы обеспечить правильное движение теплоносителя, минимизировать лишние пересечения и оставить достаточное пространство для доступа к запорной арматуре и основным соединениям. Все трубопроводы, по которым передается теплоноситель, дополнительно теплоизолированы для уменьшения теплопотерь.
В результате удалось организовать отдельную функциональную зону, в которой компактно размещены буферная емкость, бак ГВС, расширительные баки и группы безопасности. Такое решение обеспечивает не только эффективную работу теплового насоса, но и удобство контроля, обслуживания и дальнейшей модернизации всей системы отопления и горячего водоснабжения.

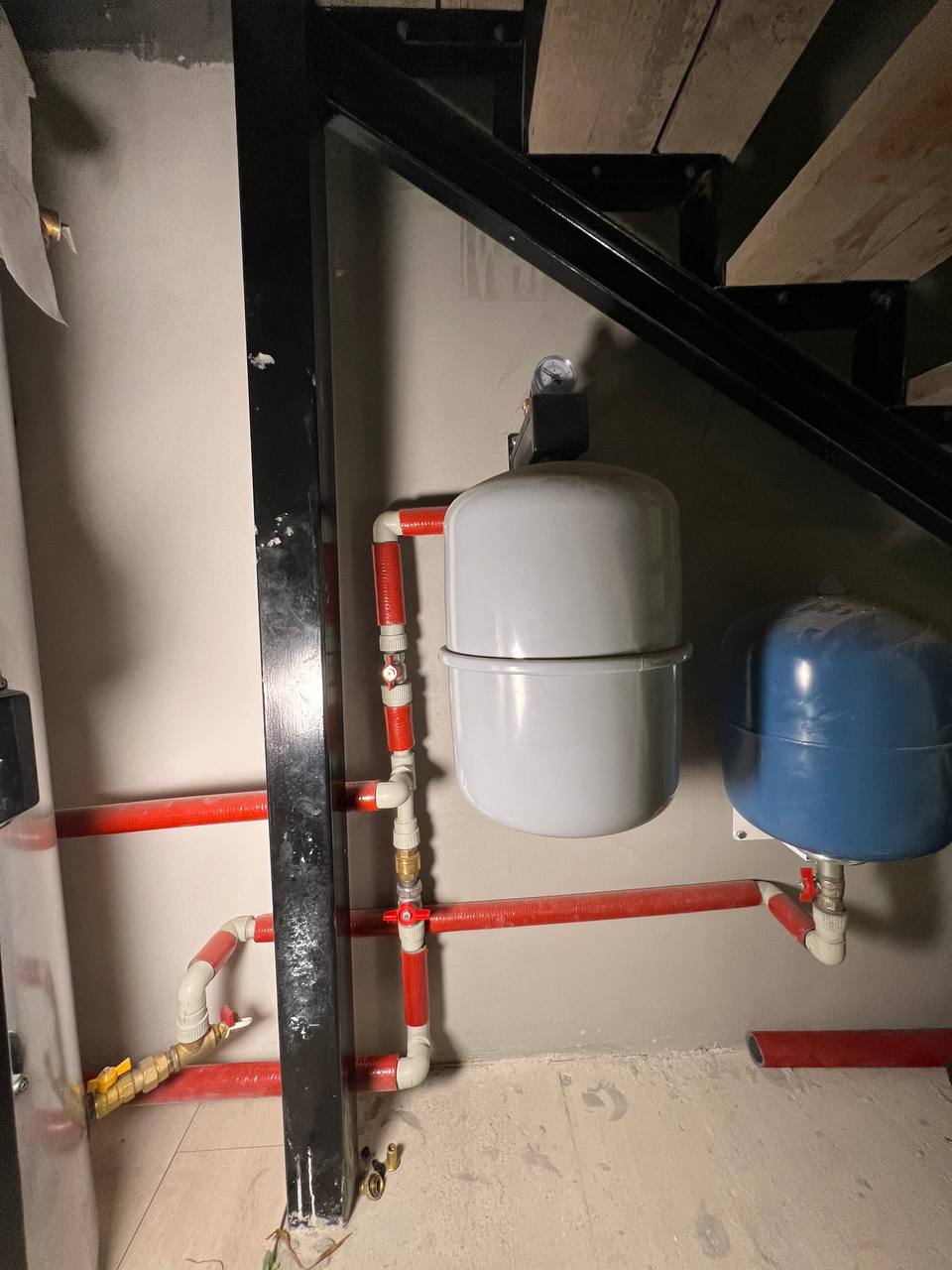

Для стабильной работы системы также были установлены расширительные баки на каждый из баков — отдельно для буферной емкости и отдельно для бака горячего водоснабжения. Такое решение позволяет компенсировать температурное расширение воды во время ее нагрева, поддерживать стабильное давление в соответствующих контурах и снижать нагрузку на другие элементы системы.
Помимо установки расширительных баков, на каждом из накопительных баков — буферной емкости Raymer IMP 150 и баке горячего водоснабжения Raymer DHWP 150 — были смонтированы полноценные группы безопасности. Их наличие позволяет контролировать основные параметры системы и обеспечивает дополнительную защиту оборудования во время эксплуатации.
Каждая группа безопасности включает в себя:
– клапан сброса давления, который предотвращает превышение допустимого давления в баке и при необходимости сбрасывает избыточное давление;
– автоматический воздухоотводчик, который позволяет удалять воздух из системы и снижает риск образования воздушных пробок;
– манометр, с помощью которого можно контролировать давление в контуре и своевременно выявлять возможные отклонения от нормального режима работы.
Монтаж групп безопасности непосредственно возле каждой емкости также упрощает проведение технического обслуживания и позволяет быстро контролировать состояние системы. При необходимости специалист может оперативно проверить показатели давления, состояние предохранительного клапана и работу автоматического воздухоотводчика.
4. Установка стабилизатора напряжения Елекс для защиты оборудования
Для дополнительной защиты теплового насоса и другого электрического оборудования в системе был установлен стабилизатор напряжения Елекс. Его основная задача — выравнивать параметры электросети и защищать чувствительную электронику от перепадов, просадок и скачков напряжения. Это особенно важно для современного теплового насоса, в конструкции которого используются электронные платы управления, автоматика, датчики и другие компоненты, требующие стабильного электропитания.
Стабилизатор интегрирован в электрическую сеть дома таким образом, чтобы обеспечить надежное питание ответственного оборудования. При нестабильном напряжении в сети он автоматически корректирует его значение, поддерживая питание потребителей в допустимых пределах. Это помогает избежать аварийных отключений, ошибок автоматики и чрезмерной нагрузки на электронные компоненты теплового насоса.
Помимо теплового насоса, стабильное электропитание важно для циркуляционных насосов, автоматики, системы горячего водоснабжения и другого инженерного оборудования. Поэтому установка стабилизатора позволяет комплексно повысить надежность всей системы, а не только защитить отдельное устройство.
Во время монтажа была учтена мощность подключенного оборудования и особенности электросети объекта. Стабилизатор установлен в удобном для контроля и обслуживания месте, а электрические подключения выполнены с учетом требований безопасной эксплуатации.
В результате стабилизатор Елекс стал дополнительным уровнем защиты системы отопления. Он помогает обеспечить стабильное электропитание теплового насоса, снижает риск повреждения электроники из-за нестабильного напряжения и создает более надежные условия для длительной эксплуатации оборудования.
Польза монтажа теплового насоса RAY-15DS2-EVI для клиента
Установка теплового насоса стала экономически выгодным и стратегически правильным решением для владельца этого дома по нескольким ключевым причинам:
1. Значительное снижение затрат на отопление
Ранее дом отапливался электрокотлом, который потреблял большое количество электроэнергии, особенно в холодный период. Тепловой насос RAY-15DS2-EVI работает по принципу преобразования энергии наружного воздуха в тепло, потребляя минимум электричества. В сравнении с прямым электроотоплением, тепловой насос позволяет сократить расходы в 3–4 раза, что особенно актуально при нынешних тарифах.
2. Энергоэффективность на уровне современного жилья
Дом площадью 170 кв.м оснащён радиаторной системой отопления, поэтому выбор инверторного теплового насоса с возможностью подключения к существующей системе позволил сохранить предыдущие инвестиции в инфраструктуру и одновременно добиться высокого уровня энергоэффективности.
3. Возможность использования резервного источника тепла
Электрокотёл оставлен в системе как резерв. Такая гибридная схема обеспечивает надёжность и спокойствие владельца — в случае сбоев или экстремально низких температур система может автоматически переключиться на резервный источник.
4. Повышение комфорта благодаря автоматизации
Современный тепловой насос позволяет точно регулировать температуру, работает в автоматическом режиме, может быть интегрирован в систему «умный дом», управляется дистанционно. Это означает меньше вмешательства в процесс отопления и больше стабильности и удобства в повседневной жизни.
5. Подогрев горячей воды
Благодаря подключению к баку ГВС тепловой насос также обеспечивает подогрев горячей воды, уменьшая потребность в отдельных электрических водонагревателях. Горячая вода теперь доступна из того же энергоэффективного источника.
6. Инвестиция с долгосрочным эффектом
Несмотря на первоначальные расходы на оборудование и установку, тепловой насос — это долгосрочная инвестиция, окупаемость которой обычно составляет 3–5 лет. После этого владелец начинает получать реальную финансовую выгоду.
7. Независимость от роста тарифов и цен на энергоресурсы
Тепловой насос использует возобновляемый источник энергии — воздух, что снижает зависимость от роста цен на газ и электроэнергию. В сочетании с возможной установкой солнечных панелей в будущем — это ещё один шаг к энергетической автономии.
Таким образом, установка теплового насоса позволила не только сократить ежемесячные расходы, но и повысить уровень комфорта и стабильности, создав надежную и современную систему отопления и горячего водоснабжения.
