Завдання проєкту
Власник будинку площею 170 м² звернувся із чітким запитом — зменшити витрати на опалення, які суттєво зростали кожного опалювального сезону через використання електрокотла. Попри достатню ефективність, прямий нагрів електроенергією був занадто дорогим у довгостроковій перспективі. При цьому важливо було зберегти комфорт у будинку без втрати тепла та уникнути складних перепланувань або демонтажу вже існуючої системи.
Рішення
Оптимальним варіантом стала заміна електрокотла на тепловий насос повітря-вода Raymer RAY-15DS2-EVI потужністю 15 кВт. Це інверторне обладнання здатне ефективно працювати навіть за низьких температур, значно зменшуючи споживання електроенергії завдяки високому коефіцієнту перетворення (COP).
Монтаж теплового насоса власник виконав самостійно, що додатково дозволило зекономити на вартості встановлення. Всі елементи — зовнішній блок, фреонова магістраль, гідромодуль, буферна ємність та бак ГВП — були інтегровані у вже наявну систему опалення без потреби її радикальної реконструкції.
В результаті реалізації проєкту будинок отримав сучасне, енергоефективне рішення, яке забезпечує стабільний тепловий комфорт, автономну роботу та суттєве скорочення щомісячних витрат на опалення.
1. Монтаж зовнішнього блоку.
У процесі реалізації проєкту особливу увагу було приділено монтажу зовнішнього блоку теплового насоса Raymer RAY-15DS2-EVI. Через обмежені умови на прилеглій території — а саме вузький прохід між будинком і парканом, а також те, що стіна котельні безпосередньо межує з парканом, — класичний варіант встановлення блоку на бетонній основі біля фасаду був неможливим.

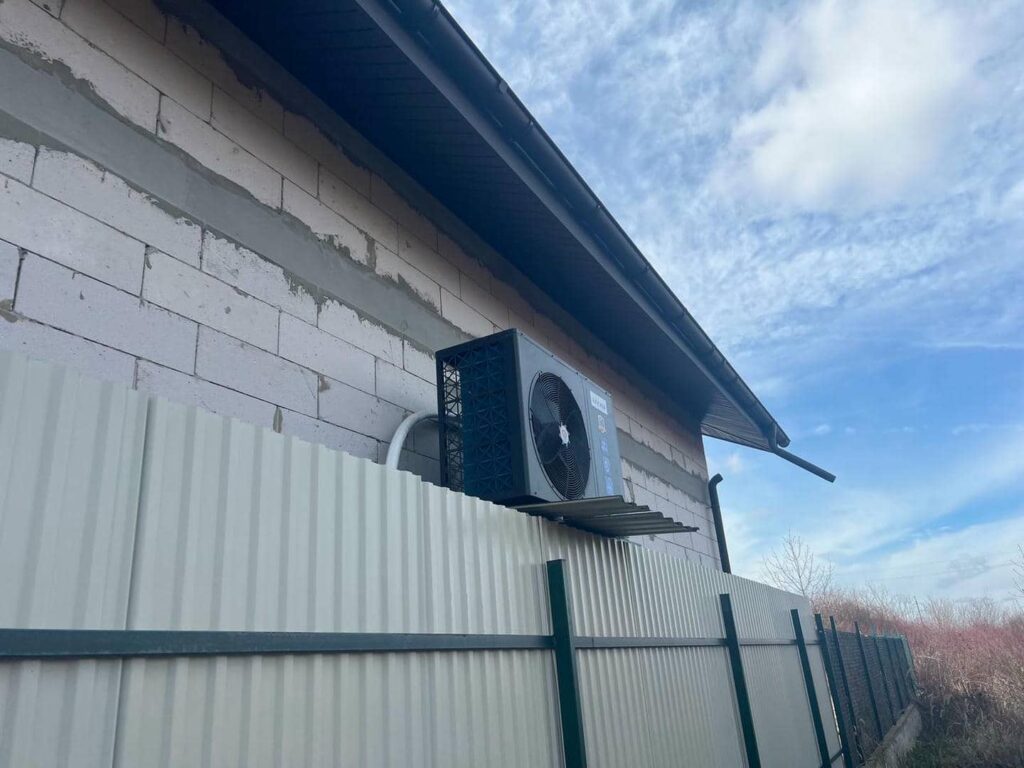

Після аналізу варіантів було прийнято інженерно виправдане рішення підняти зовнішній блок вище і змонтувати його на кронштейнах безпосередньо до стіни будинку, над рівнем паркану. Таке розташування дозволило:
– забезпечити вільну циркуляцію повітря навколо теплообмінника;
– зберегти доступ до зовнішнього блоку для обслуговування;
– уникнути перешкод для скиду конденсату;
– зберегти цілісність внутрішнього двору та не жертвувати простором.
Такий підхід дозволив безпечно та ефективно інтегрувати зовнішній блок у наявні умови без компромісів у функціональності чи надійності системи.
2. Встановлення внутрішнього блоку
У межах реалізації проєкту з монтажу теплового насоса Raymer RAY-15DS2-EVI в будинку площею 170 м² особливу увагу було приділено грамотній інтеграції гідромодуля в уже існуючу систему опалення. Оскільки будинок обладнаний радіаторною системою, що працювала на базі електрокотла, було прийнято рішення залишити електрокотел у системі як резервне джерело тепла. Це дозволяє забезпечити додаткову надійність опалення у випадках надзвичайно низьких температур або технічного обслуговування основного обладнання.
Гідромодуль було встановлено в котельні та підключено паралельно до існуючого електрокотла за допомогою правильно організованої гідравлічної обв’язки. Така схема дозволяє тепловому насосу працювати автономно, але при цьому забезпечує можливість автоматичного або ручного переключення на резервне джерело тепла при необхідності.
Під час монтажу особливу увагу приділили компактному розташуванню обладнання та правильній організації трубопроводів. Гідромодуль розміщено таким чином, щоб забезпечити зручний доступ до основних вузлів, запірної арматури та елементів керування. Це спрощує проведення майбутнього технічного обслуговування та дозволяє без зайвих складнощів виконувати діагностику системи.
Для стабільної та збалансованої роботи системи гідромодуль було підключено до буферної ємності, яка забезпечує накопичення теплової енергії та вирівнює температурні коливання в радіаторному контурі. Буфер також допомагає підтримувати необхідний об’єм теплоносія та створює більш стабільні умови роботи теплового насоса при зміні теплового навантаження будинку.
Крім цього, система також включає бак непрямого нагріву для гарячого водопостачання, з яким гідромодуль з’єднано через триходовий клапан. Завдяки цьому теплоносій за пріоритетом подається або на нагрів ГВП, або в систему опалення, що дозволяє ефективно розподіляти ресурси теплового насоса. Автоматика керує перемиканням між режимами відповідно до поточної потреби в гарячій воді та опаленні.
Окремо було враховано можливість подальшої експлуатації існуючого електрокотла. У разі потреби власники можуть використовувати його як додаткове джерело тепла, не змінюючи основну схему системи. Таким чином, новий тепловий насос не потребував повного демонтажу наявного обладнання, а став основним джерелом тепла, тоді як електрокотел залишився резервним.
Такий підхід забезпечив повноцінну інтеграцію сучасного джерела тепла в існуючу систему без кардинальних змін інфраструктури та водночас створив гнучку, надійну й економічну схему опалення та гарячого водопостачання.
3. Монтаж буферної ємності Raymer IMP 150 літрів та бака непрямого нагріву Raymer DHWP 150
У межах проєкту також було змонтовано буферну ємність Raymer IMP 150 літрів та бак непрямого нагріву Raymer DHWP 150 літрів. Враховуючи габарити обладнання та необхідність забезпечити до нього зручний доступ для подальшого обслуговування, було прийнято рішення встановити обидва баки в окремій суміжній кімнаті, що знаходиться поряд з гідромодулем. Таке розташування дозволило правильно організувати всі комунікації та не перевантажувати основне технічне приміщення.
Буферна ємність Raymer IMP 150 використовується для стабілізації роботи опалювального контуру. Вона створює додатковий об’єм теплоносія, допомагає згладжувати зміни теплового навантаження та забезпечує більш стабільну роботу теплового насоса. Особливо це актуально для радіаторної системи опалення, де потреба в теплі може змінюватися залежно від температури на вулиці та режиму роботи окремих контурів.
У свою чергу, Raymer DHWP 150 відповідає за підготовку гарячої води для побутових потреб. Бак накопичує нагріту воду та підтримує її температуру, завдяки чому користувачі отримують необхідний запас ГВП без необхідності постійної роботи теплового насоса в режимі нагріву води. Обидва баки працюють у складі єдиної системи та підключені до гідромодуля з урахуванням призначення кожного контуру.
Таке планування дозволило розвантажити основне технічне приміщення та забезпечити вільний простір для циркуляційних насосів, трубопроводів і електричних з’єднань. Крім того, завдяки такому розміщенню монтаж та подальший сервіс обладнання можуть виконуватися без труднощів навіть у разі модернізації системи або додавання нових елементів.
Окрему увагу під час монтажу приділили гідравлічній обв’язці обох баків. Трубопроводи прокладені таким чином, щоб забезпечити правильний рух теплоносія, мінімізувати зайві перетини та залишити достатній простір для доступу до запірної арматури й основних з’єднань. Всі трубопроводи, через які передається теплоносій, додатково теплоізольовані для зменшення тепловтрат.
У результаті вдалося організувати окрему функціональну зону, в якій компактно розміщені буферна ємність, бак ГВП, розширювальні баки та групи безпеки. Таке рішення забезпечує не лише ефективну роботу теплового насоса, а й зручність контролю, обслуговування та подальшої модернізації всієї системи опалення та гарячого водопостачання.
Для стабільної роботи системи було також встановлено розширювальні баки на кожен з баків — окремо для буферної ємності та окремо для бака гарячого водопостачання. Таке рішення дозволяє компенсувати температурне розширення води під час її нагрівання, підтримувати стабільний тиск у відповідних контурах та зменшувати навантаження на інші елементи системи.
Окрім встановлення розширювальних баків, на кожному з накопичувальних баків — буферній ємності Raymer IMP 150 та баці гарячого водопостачання Raymer DHWP 150 — було змонтовано повноцінні групи безпеки. Їх наявність дозволяє контролювати основні параметри системи та забезпечує додатковий захист обладнання під час експлуатації.
Кожна група безпеки включає в себе:
– клапан скидання тиску, який запобігає перевищенню допустимого тиску в баку та за необхідності скидає надлишковий тиск;
– автоматичний повітровідвідник, що дозволяє видаляти повітря із системи та зменшує ризик утворення повітряних пробок;
– манометр, за допомогою якого можна контролювати тиск у контурі та своєчасно виявляти можливі відхилення від нормального режиму роботи.
Монтаж груп безпеки безпосередньо біля кожної ємності також спрощує проведення технічного обслуговування та дозволяє швидко контролювати стан системи. У разі необхідності фахівець може оперативно перевірити показники тиску, стан запобіжного клапана та роботу автоматичного повітровідвідника.
4. Встановлення стабілізатора напруги Елекс для захисту обладнання
Для додаткового захисту теплового насоса та іншого електричного обладнання в системі було встановлено стабілізатор напруги Елекс. Його основне завдання — вирівнювати параметри електромережі та захищати чутливу електроніку від перепадів, просідань і стрибків напруги. Це особливо важливо для сучасного теплового насоса, в конструкції якого використовуються електронні плати керування, автоматика, датчики та інші компоненти, які потребують стабільного електроживлення.
Стабілізатор інтегрований в електричну мережу будинку таким чином, щоб забезпечити надійне живлення відповідального обладнання. При нестабільній напрузі в мережі він автоматично коригує її значення, підтримуючи живлення споживачів у допустимих межах. Це допомагає уникати аварійних відключень, помилок автоматики та надмірного навантаження на електронні компоненти теплового насоса.
Окрім теплового насоса, стабільне електроживлення важливе для циркуляційних насосів, автоматики, системи гарячого водопостачання та іншого інженерного обладнання. Тому встановлення стабілізатора дозволяє комплексно підвищити надійність усієї системи, а не лише захистити окремий пристрій.
Під час монтажу було враховано потужність підключеного обладнання та особливості електромережі об’єкта. Стабілізатор встановлено у зручному для контролю та обслуговування місці, а електричні підключення виконані з урахуванням вимог безпечної експлуатації.
У результаті стабілізатор Елекс став додатковим рівнем захисту системи опалення. Він допомагає забезпечити стабільне електроживлення теплового насоса, зменшує ризик пошкодження електроніки через нестабільну напругу та створює більш надійні умови для довготривалої експлуатації обладнання.
Користь монтажу теплового насосу RAY-15DS2-EVI для клієнта
Встановлення теплового насоса стало економічно вигідним і стратегічно правильним рішенням для власника цього будинку з кількох ключових причин:
1. Значне зниження витрат на опалення
Раніше будинок обігрівався електрокотлом, що споживав велику кількість електроенергії, особливо в холодний період. Тепловий насос RAY-15DS2-EVI працює за принципом перетворення енергії навколишнього повітря в тепло, споживаючи мінімум електроенергії. У порівнянні з прямим електронагрівом, тепловий насос дозволяє зменшити витрати в 3–4 рази, що особливо важливо при нинішніх тарифах на електроенергію.
2. Енергоефективність на рівні сучасного стандарту будинку
Будинок площею 170 кв.м має систему опалення з радіаторами, тож вибір інверторного теплового насоса з можливістю підключення до існуючої системи дозволив зберегти попередні інвестиції в інфраструктуру й водночас отримати високий рівень енергоефективності.
3. Можливість використання резервного джерела тепла
Електрокотел залишено у системі як резервне джерело тепла. Така гібридна схема забезпечує надійність і спокій власника — навіть у разі збоїв або екстремально низьких температур, система може автоматично перейти на резервне джерело обігріву.
4. Підвищення комфорту завдяки автоматизації
Сучасний тепловий насос дозволяє точно регулювати температуру, працює в автоматичному режимі, може бути інтегрований у систему розумного дому, керується дистанційно. Це означає менше втручання у процес опалення та більше стабільності й зручності в повсякденному житті.
5. Підготовка гарячої води
Завдяки підключенню до бака ГВП тепловий насос забезпечує ще й підготовку гарячої води, знижуючи витрати на окремі електронагрівачі. Гаряча вода тепер доступна з того ж енергоефективного джерела.
6. Інвестиція з довгостроковим ефектом
Попри початкові витрати на обладнання та монтаж, тепловий насос — це довгострокова інвестиція з поверненням у вигляді щорічної економії. Окупність системи зазвичай становить 3–5 років, після чого власник починає отримувати реальну фінансову вигоду.
7. Незалежність від коливань тарифів і ринку енергоресурсів
Тепловий насос використовує поновлюване джерело енергії — повітря, що дозволяє бути менш залежним від підвищення цін на газ або електроенергію. У поєднанні з можливістю встановлення сонячних панелей у майбутньому — це ще один крок до енергетичної автономії.
Отже, встановлення теплового насоса не тільки дозволило зменшити щомісячні витрати, а й підвищило рівень комфорту та стабільності, створивши надійну та сучасну систему опалення й гарячого водопостачання.
